纯金属枝晶凝固模型多点枝晶相场模型cmsol源码

在材料科学和凝固研究领域，理解纯金属枝晶凝固过程至关重要。而多点枝晶相场模型（Multi - Point Phase - Field Model）及其对应的 cmsol 源码，为我们深入探究这一复杂过程提供了强大工具。

什么是多点枝晶相场模型

相场模型是一种通过引入相场变量来描述固液界面的方法，它避免了传统方法中追踪界面的难题。多点枝晶相场模型则在此基础上，考虑了多个点处的信息交互，能更精准地模拟枝晶生长的各向异性和复杂形态。例如，在真实的金属凝固环境中，枝晶会朝着不同方向以不同速率生长，多点模型就可以通过对多个关键位置的相场变量分析，来更逼真地呈现这种生长模式。

cmsol 源码剖析

# 导入必要的库
import numpy as np
import matplotlib.pyplot as plt

# 定义模拟参数
L = 100  # 模拟区域大小
dt = 0.01  # 时间步长
dx = 1  # 空间步长
tau = 1  # 相场弛豫时间
epsilon = 0.05  # 界面厚度参数

# 初始化相场变量
phi = np.zeros((L, L))
phi[L // 2, L // 2] = 1  # 在中心位置设定初始固相点

# 定义自由能密度函数
def free_energy_density(phi):
    return 0.25 * phi ** 2 * (1 - phi) ** 2 + 0.5 * epsilon ** 2 * (
        (np.roll(phi, -1, axis = 0) - phi) ** 2 / dx ** 2 +
        (np.roll(phi, -1, axis = 1) - phi) ** 2 / dx ** 2
    )

# 时间演化循环
for t in range(1000):
    f = free_energy_density(phi)
    laplacian_phi = (np.roll(phi, -1, axis = 0) + np.roll(phi, 1, axis = 0) - 2 * phi) / dx ** 2 + \
                    (np.roll(phi, -1, axis = 1) + np.roll(phi, 1, axis = 1) - 2 * phi) / dx ** 2
    phi = phi + dt / tau * (laplacian_phi - 2 * phi * (1 - phi) * (0.5 - phi))

# 可视化结果
plt.imshow(phi, cmap='hot')
plt.colorbar()
plt.show()

代码逐行分析

1. 库导入：

import numpy as np
import matplotlib.pyplot as plt

这里导入了 numpy 用于高效的数值计算，matplotlib.pyplot 则用于可视化模拟结果。numpy 提供了诸如数组操作、数学函数等强大功能，而 matplotlib 能将我们计算得到的相场数据以图像形式直观展示。

1. 参数定义：

L = 100
dt = 0.01
dx = 1
tau = 1
epsilon = 0.05

L 设定了模拟区域的大小，这里是一个 100x100 的网格区域。dt 是时间步长，控制着每次迭代时间推进的幅度，值越小模拟越精确但计算量越大。dx 为空间步长，决定了网格的精细程度。tau 是相场弛豫时间，它影响着相场变量随时间变化的速率。epsilon 定义了界面厚度参数，对于准确描述固液界面的过渡区域至关重要。

1. 相场变量初始化：

phi = np.zeros((L, L))
phi[L // 2, L // 2] = 1

我们创建了一个全零的二维数组 phi 来表示相场变量，大小为 L x L。然后在区域中心 (L // 2, L // 2) 位置将相场值设为 1，表示初始的固相点，这就像是在平静的湖面投入一颗石子，枝晶将从此处开始生长。

1. 自由能密度函数：

def free_energy_density(phi):
    return 0.25 * phi ** 2 * (1 - phi) ** 2 + 0.5 * epsilon ** 2 * (
        (np.roll(phi, -1, axis = 0) - phi) ** 2 / dx ** 2 +
        (np.roll(phi, -1, axis = 1) - phi) ** 2 / dx ** 2
    )

这个函数定义了系统的自由能密度。前半部分 0.25 phi 2 (1 - phi) 2 描述了相场变量本身对自由能的贡献，它使得系统倾向于处于固相（phi = 1）或液相（phi = 0）状态。后半部分通过 np.roll 函数计算相场在空间上的梯度平方，再乘以 epsilon 2，反映了界面能对自由能的影响，确保界面具有一定的厚度且不会突变。

1. 时间演化循环：

for t in range(1000):
    f = free_energy_density(phi)
    laplacian_phi = (np.roll(phi, -1, axis = 0) + np.roll(phi, 1, axis = 0) - 2 * phi) / dx ** 2 + \
                    (np.roll(phi, -1, axis = 1) + np.roll(phi, 1, axis = 1) - 2 * phi) / dx ** 2
    phi = phi + dt / tau * (laplacian_phi - 2 * phi * (1 - phi) * (0.5 - phi))

在这个循环中，我们让系统随着时间演化。每次迭代，先计算当前相场状态下的自由能密度 f。接着计算相场的拉普拉斯算子 laplacian_phi，它描述了相场在空间上的变化趋势。最后，根据相场动力学方程更新相场变量 phi，这里 dt / tau 作为系数控制着更新的幅度，方程右边括号内的两项分别代表了扩散项（由拉普拉斯算子表示）和驱动力项（与自由能密度对相场的导数相关），二者共同作用促使枝晶生长。

1. 可视化：

plt.imshow(phi, cmap='hot')
plt.colorbar()
plt.show()

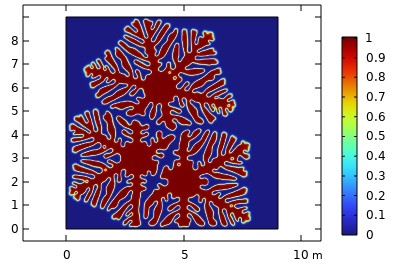

通过 plt.imshow 将最终的相场分布以图像形式展示，使用 'hot' 颜色映射使得固相（phi 值接近 1）显示为亮色，液相（phi 值接近 0）显示为暗色。plt.colorbar 添加颜色条方便我们直观理解相场值的大小分布。

纯金属枝晶凝固模型多点枝晶相场模型cmsol源码

通过对这个简单的 cmsol 风格代码的分析，我们对纯金属枝晶凝固的多点枝晶相场模型有了更具体的认识。当然，实际的研究中可能会涉及更复杂的边界条件、更多物理量的耦合等，但这份基础代码为我们开启了探索枝晶凝固奥秘的大门。
