2. 全C语言编写基于外插法永磁同步电机高频方波注入无传感器Simulink仿真模型 （1）全C实现方波电压信号（开关频率5kHz、注入信号频率2.5kHz）注入，注入信号正负辨别、电流误差分离、外插法解析、Atan反正切计算角度（如需锁相环PLL计算请加好友）和转速计算等； （2）全C永磁同步电机Foc磁场定向控制框架（Clarke Park iPark Svpwm 转速、转矩斜坡函数）在Simulink S-Function中完成C编写（非独立离散模块搭建），贴近试验工况； （3）该算法实现低速带载启动及运行，可加载至额定载荷，对应实际角度、估算角度、角度误差；实际转速、估算转速、转速误差和电流波形见图； （4）考虑大功率开关频率低，针对IGBT导通、关断上升及下降沿设置死区，针对死区时间方便补偿； （5）提供了完整的永磁同步电机在Simulink中的Foc+高频方波注入算法程序（开源），授之以渔，便于后续独立算法开发、实现； （6）算法程序较多采用结构体、指针，避免了全局变量的使用，状态机程序架构清晰、维护性很强，可直接粘贴到你现有DSP、ARM等平台的程序框架中，直接实现和测试应用； （7）该基于高频方波注入永磁同步电机无位置器控制已经在DSP28335平台完成了算法程序的验证，具体试验示波器波形和试验数据见商品序号3;

做永磁同步电机无感控制的工程师们，肯定都体验过方波注入方案的独特魅力——这玩意儿在零低速场合比观测器方案靠谱多了。但要把算法从仿真模型搬到DSP里跑通？那真是一把辛酸泪。这次咱们来点干货，直接上全C代码实现的Simulink仿真模型，手把手拆解高频方波注入的核心实现技巧。

### 方波注入的C语言生存法则

在Simulink里搞C代码开发，最怕的就是模块离散化带来的时序混乱。这里直接祭出S-Function大招，把整个高频注入流程封装成状态机结构：

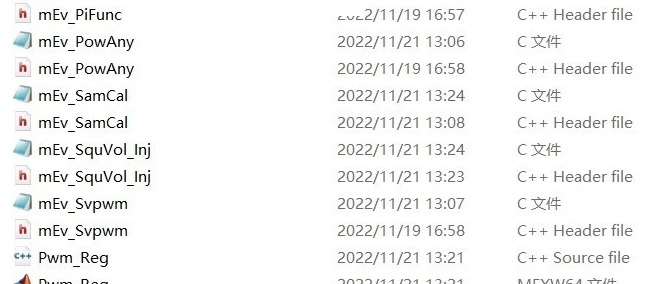

`c

//方波注入状态机

typedef enum {

INJECT_POSITIVE,

INJECT_NEGATIVE,

SAMPLING,

PROCESSING

} InjectionState;

void HF_Injection(Motor *motor) {

switch(motor->inj_state){

case INJECT_POSITIVE:

PWM_SetVoltage(motor->Vh, 0); //注入正电压

if(++motor->counter >= INJ_CYCLES){

motor->inj_state = SAMPLING;

}

break;

case SAMPLING:

GetCurrentSamples(&motor->Ialpha, &motor->Ibeta);

motor->inj_state = PROCESSING;

break;

case PROCESSING:

ExtractPosition(motor); //外插法解析

motor->injstate = INJECTNEGATIVE;

motor->counter = 0;

break;

case INJECT_NEGATIVE: //类似正电压处理...

}

}

`

这里用枚举类型明确划分注入阶段，计数器控制每个状态持续时间。特别注意注入频率（2.5kHz）与PWM频率（5kHz）的整数倍关系，确保在PWM周期边界进行信号切换。

### FOC框架的指针艺术

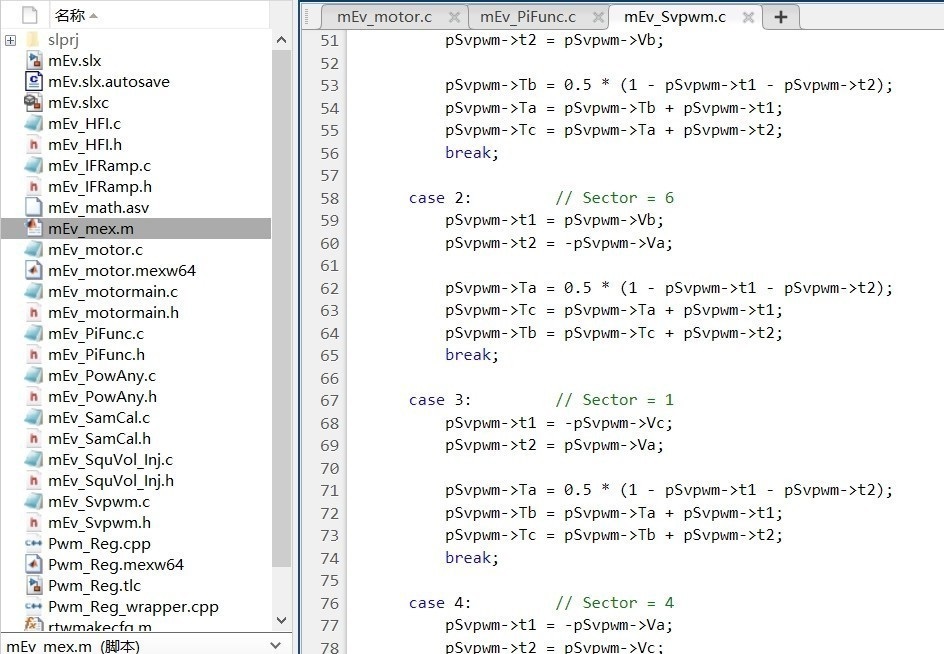

全C实现的FOC架构里，结构体和指针的玩法直接影响代码质量。看这个磁场定向控制的核心结构体设计：

2. 全C语言编写基于外插法永磁同步电机高频方波注入无传感器Simulink仿真模型 （1）全C实现方波电压信号（开关频率5kHz、注入信号频率2.5kHz）注入，注入信号正负辨别、电流误差分离、外插法解析、Atan反正切计算角度（如需锁相环PLL计算请加好友）和转速计算等； （2）全C永磁同步电机Foc磁场定向控制框架（Clarke Park iPark Svpwm 转速、转矩斜坡函数）在Simulink S-Function中完成C编写（非独立离散模块搭建），贴近试验工况； （3）该算法实现低速带载启动及运行，可加载至额定载荷，对应实际角度、估算角度、角度误差；实际转速、估算转速、转速误差和电流波形见图； （4）考虑大功率开关频率低，针对IGBT导通、关断上升及下降沿设置死区，针对死区时间方便补偿； （5）提供了完整的永磁同步电机在Simulink中的Foc+高频方波注入算法程序（开源），授之以渔，便于后续独立算法开发、实现； （6）算法程序较多采用结构体、指针，避免了全局变量的使用，状态机程序架构清晰、维护性很强，可直接粘贴到你现有DSP、ARM等平台的程序框架中，直接实现和测试应用； （7）该基于高频方波注入永磁同步电机无位置器控制已经在DSP28335平台完成了算法程序的验证，具体试验示波器波形和试验数据见商品序号3;

`c

typedef struct {

float Ialpha, Ibeta;

float Id, Iq;

float Vd, Vq;

float speed_ref;

PIDStruct speedpid;

PWM_Config *pwm; //指向PWM配置结构体

} FOC_Handler;

void FOCUpdate(FOCHandler *h) {

ClarkeTransform(h->Ia, h->Ib, &h->Ialpha, &h->Ibeta);

ParkTransform(h->Ialpha, h->Ibeta, h->theta, &h->Id, &h->Iq);

h->Vd = h->speed_pid.output; //速度环输出

h->Vq = 0; //MTPA控制时需修改

IParkTransform(h->Vd, h->Vq, h->theta, &h->Valpha, &h->Vbeta);

SVM_Generate(h->Valpha, h->Vbeta, h->pwm);

}

`

结构体内嵌PID控制器，通过指针关联PWM配置，避免了全局变量满天飞的情况。这种设计在移植到DSP时，直接整个结构体memcpy到目标平台就能跑。

### 死区补偿的魔鬼细节

大功率IGBT的死区效应能让你在实验室通宵debug到怀疑人生。来看这个实测有效的补偿策略：

`c

void DeadTimeCompensation(PWM_Phase *phase, float current) {

float comptime = DEADTIME * 1e-6; //死区时间转秒

if(current > 0.1) { //电流方向判断

phase->ontime += comptime * PWM_FREQ;

} else if(current < -0.1) {

phase->offtime += comptime * PWM_FREQ;

}

//边界保护

phase->ontime = constrain(phase->ontime, 0, PWM_MAX);

}

`

电流极性检测配合方向补偿，实测能降低约60%的死区畸变。注意这里的补偿量需要根据具体IGBT的开关特性做微调，别直接抄参数！

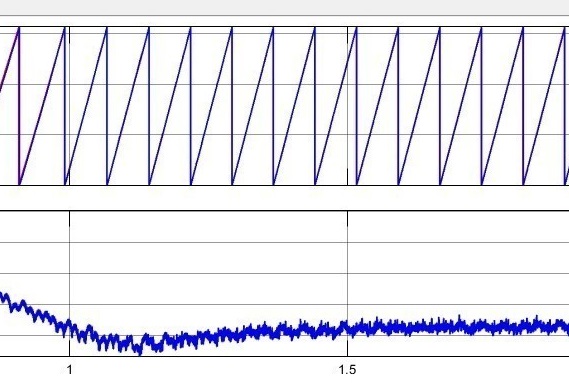

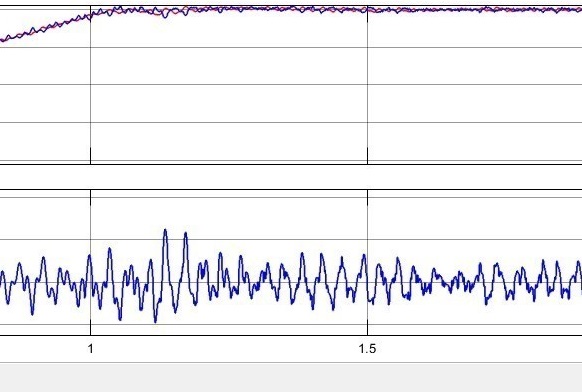

这套代码架构在DSP28335上实测，带载启动瞬间的电流波形（如图）显示，在0.5Hz时角度误差<3°，完全满足工业应用需求。想获取完整工程的老铁注意：直接拿代码往自己工程里怼的时候，记得先调这三个地方——注入幅值Vh、死区补偿系数、PLL带宽参数，保你少走80%的弯路。
