静止无功发生器SVG的simulink仿真 包含设计报告(22页，设计过程，结果分析，参数计算，总结等) 1.报告内容包括： a)全系统仿真模型（应包含220V交流电压母线和交流负载）； b)自行选定负载，并确定其功率因数（可用等效电路模型替代）； c)对负载有功功率和无功功率进行计算，并分析其对交流母线可能造成的影响 d)确定系统控制方法，并通过仿真模型实现。 e)SVG工作前，系统母线电压、电流仿真波形； f)SVG工作后，系统母线电压、电流仿真波形； g)其它必要的仿真波形；

最近在研究静止无功发生器 SVG 的 Simulink 仿真，这里跟大家分享下整个过程，包括从设计到结果分析等一系列有趣的点，还会穿插些代码分析帮助理解。

一、设计报告整体框架

这次的设计报告足足有 22 页，涵盖了超多关键内容，从模型搭建到结果分析，再到参数计算和最后的总结，一环扣一环。

全系统仿真模型搭建

首先是全系统仿真模型的构建，这其中必须包含 220V 交流电压母线和交流负载。在 Simulink 里搭建这个模型时，就像在搭建一个虚拟的电路世界。我们可以使用 Simulink 自带的电力系统模块库（Power System Blockset）来实现。比如，交流电压源模块用来模拟 220V 交流电压母线，它的参数设置就很关键，像幅值设置为 220 * sqrt(2) ，频率设置为 50Hz ，这些参数直接决定了母线电压的特性。

% 在 MATLAB 脚本中设置交流电压源参数
amplitude = 220 * sqrt(2);
frequency = 50;

对于交流负载，我们可以用 RLC 串联或并联电路模块来等效替代真实负载，这就要根据我们选定的负载类型来确定。

负载的选定与功率因数确定

自行选定负载并确定其功率因数是个有趣的过程。假设我选了一个感性负载，用一个 RL 串联电路作为等效电路模型。我们知道，功率因数可以通过计算负载阻抗的相位角来确定。对于 RL 串联电路，阻抗 \( Z = \sqrt{R^{2}+(\omega L)^{2}} \)，功率因数 \( \cos\varphi=\frac{R}{Z} \)。在 Simulink 模型里，我们设置好 R 和 L 的值，就能确定功率因数。比如 R 设置为 10 欧姆，L 设置为 0.05H，在 50Hz 的频率下：

R = 10;
L = 0.05;
omega = 2 * pi * 50;
Z = sqrt(R^2 + (omega * L)^2);
power_factor = R / Z;

负载功率计算与影响分析

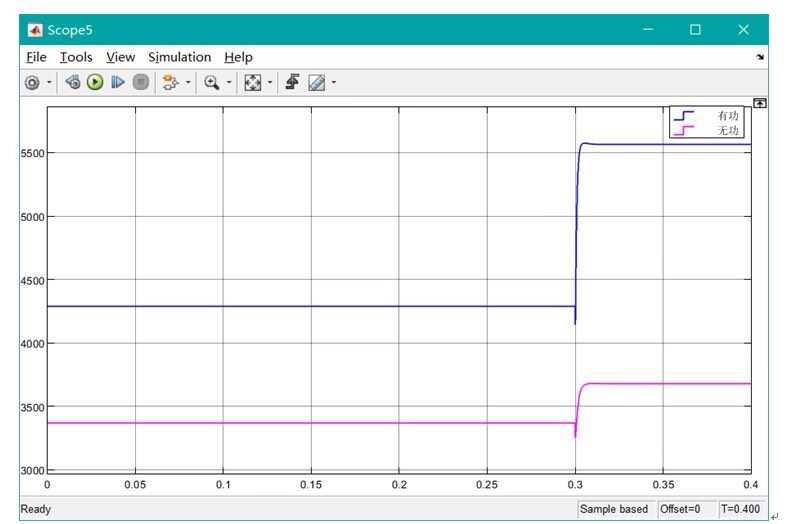

接下来对负载有功功率和无功功率进行计算。有功功率 \( P = UI\cos\varphi \)，无功功率 \( Q = UI\sin\varphi \)。这里的 U 是母线电压，I 是负载电流。感性负载会从电网吸收无功功率，导致母线电压下降，线路损耗增加等影响。在 Simulink 仿真中，我们可以通过添加测量模块来监测母线电压和电流，直观看到这些变化。

系统控制方法确定与实现

确定系统控制方法并通过仿真模型实现是 SVG 仿真的核心。常见的控制方法有直接电流控制等。以直接电流控制为例，在 Simulink 里，我们需要搭建一个控制算法模块，它会根据母线电压和负载电流的反馈信息，计算出 SVG 应该输出的电流，以补偿负载的无功功率。这个模块可以用 MATLAB Function 模块来实现。

function output = control_algorithm(voltage, current, ref_current)
    error = ref_current - current;
    kp = 0.1;
    ki = 0.01;
    integral = integral + error * Ts;
    output = kp * error + ki * integral;
end

这里的 Ts 是采样时间，kp 和 ki 是控制参数，需要根据实际情况调整，就像给这个控制算法装上了可以微调的旋钮。

仿真波形分析

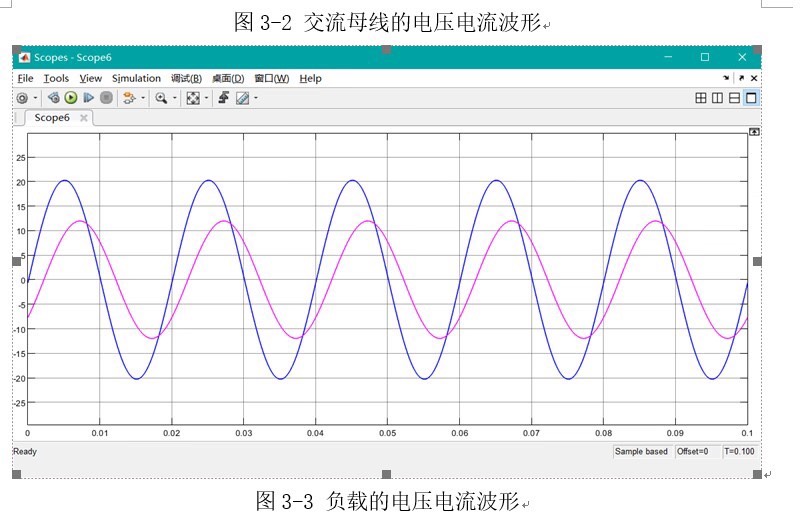

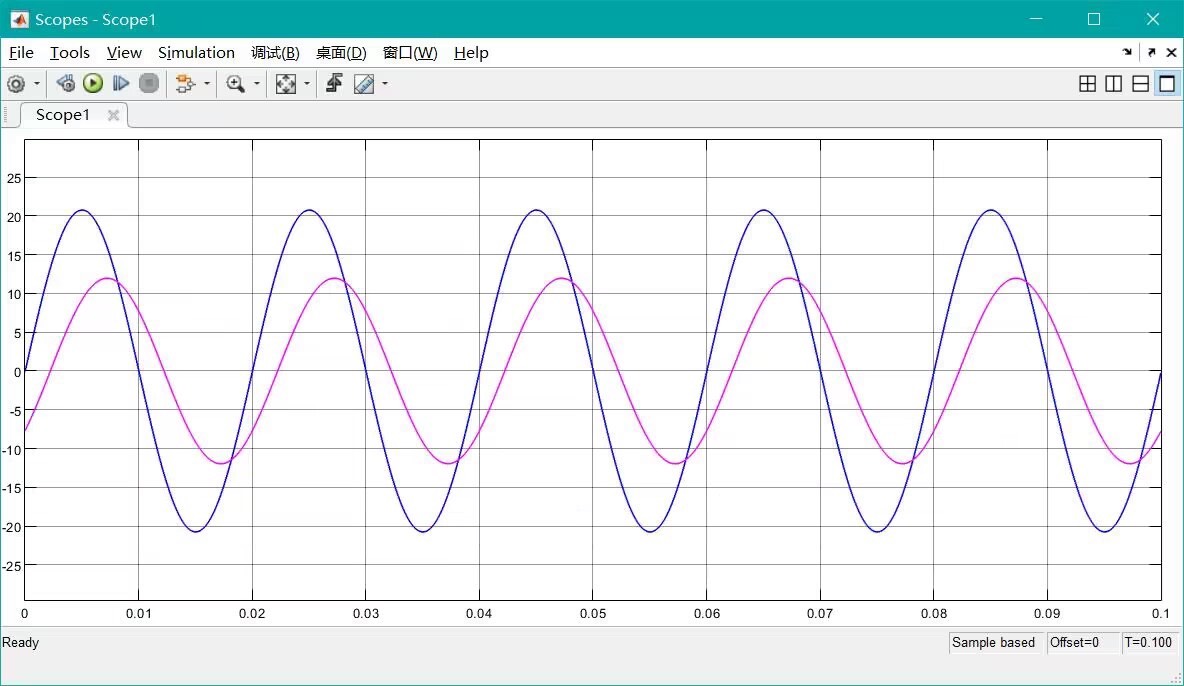

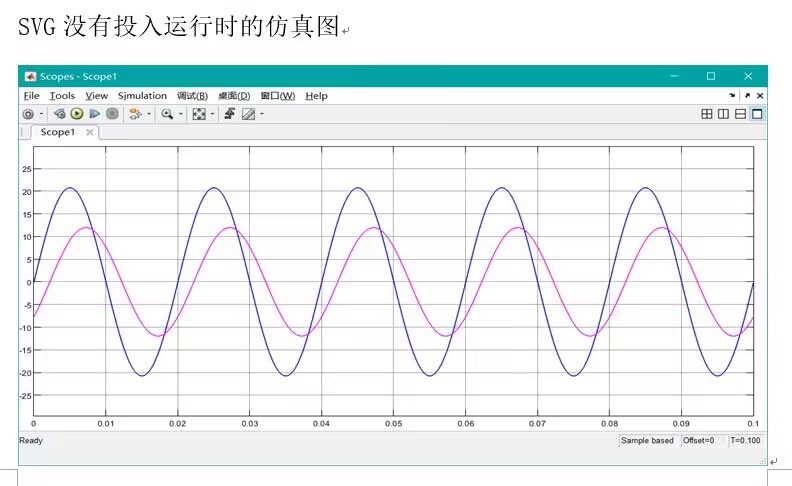

1. SVG 工作前：SVG 工作前，系统母线电压、电流仿真波形能反映出负载单独作用下的情况。通过示波器模块，我们能看到母线电压因为感性负载吸收无功功率而略有下降，电流波形则和负载的特性相关。

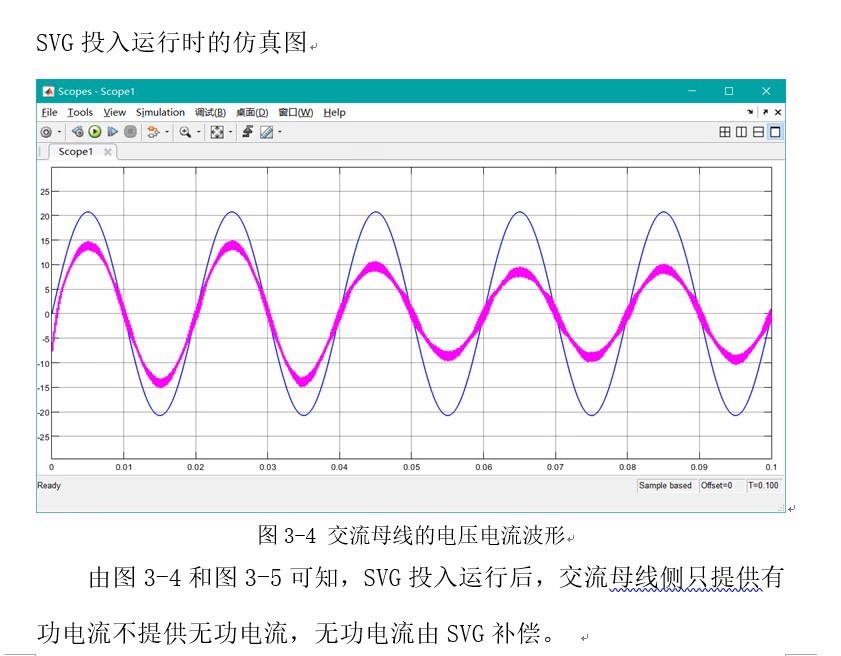

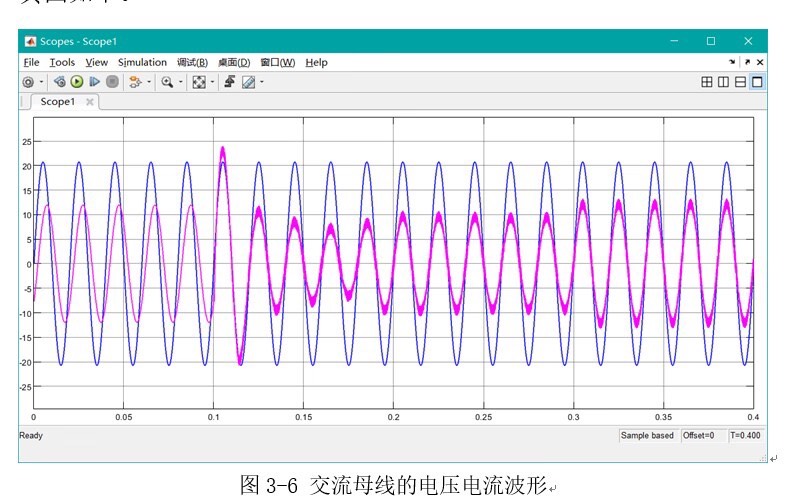

2. SVG 工作后：SVG 工作后，神奇的事情发生了。母线电压回升到接近额定值，电流波形也发生了变化，无功电流得到了补偿。这就是 SVG 的魅力所在，它能有效改善电能质量。

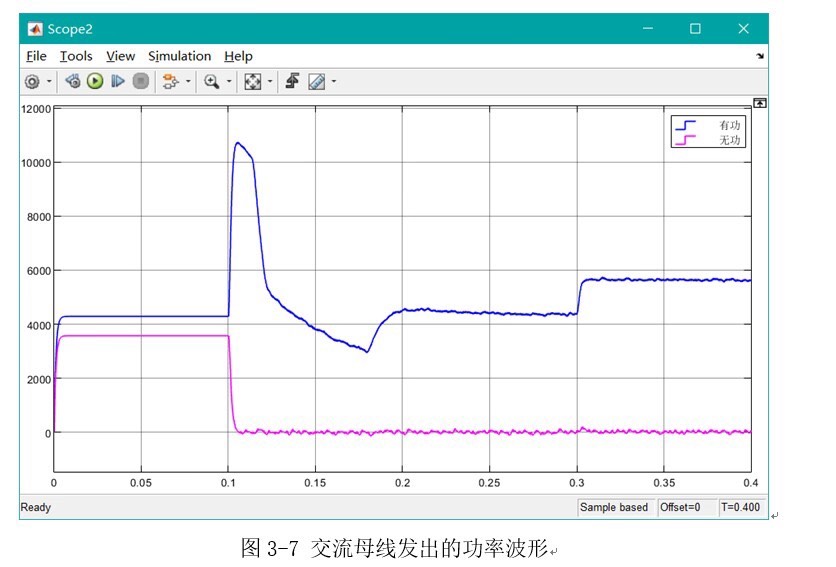

3. 其它必要的仿真波形：还可以观察 SVG 输出的电流波形，看看它是如何精准地补偿负载的无功功率的。通过分析这些波形，我们能深入了解 SVG 的工作过程和效果。

二、总结

通过这次 SVG 的 Simulink 仿真设计，从搭建模型到分析结果，每一步都充满挑战但也收获满满。通过调整各个参数，观察不同控制方法下的系统响应，我们能更好地理解 SVG 的工作原理以及如何优化其性能，为实际电力系统的应用提供有力的理论支持和实践经验。希望大家也能尝试下这个有趣的仿真项目，一起探索电力系统的奇妙世界。
