第三方 SPICE 模型主要分为两类：使用 .MODEL 语句定义的模型，以及使用 .SUBCKT 语句定义的子电路模型。

一、概况

.MODEL 语句用于描述二极管、晶体管等 SPICE 内置器件，该语句仅提供特定元器件的参数。SPICE 已内置这些器件的工作原理，只需提供参数即可完整定义其电气特性。

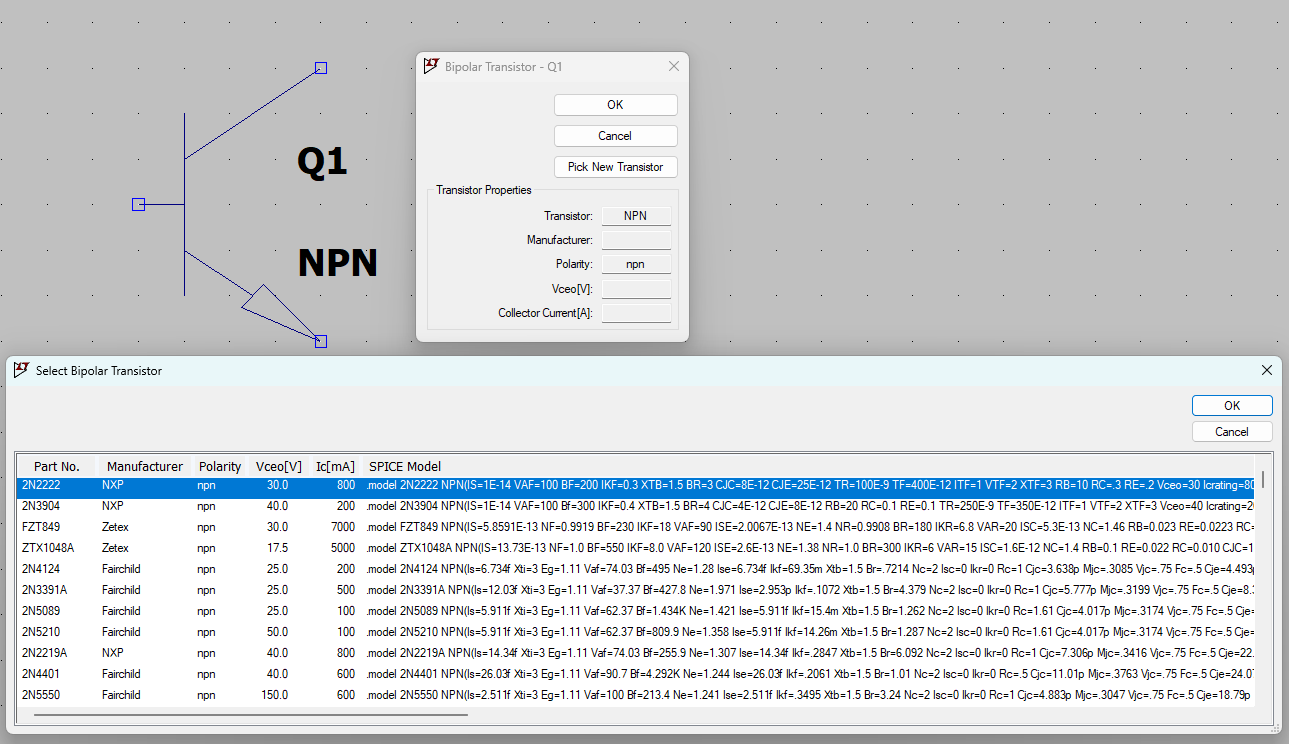

放置一个NPN三极管，点击Pick new Transistor后，每一个MPN后面的SPICE Model都是.MODEL 语句

而 .SUBCKT 语句则是通过多个 SPICE 内置器件构成的电路组合，来定义目标元器件模型。例如，运算放大器的 SPICE 模型通常以子电路形式提供。

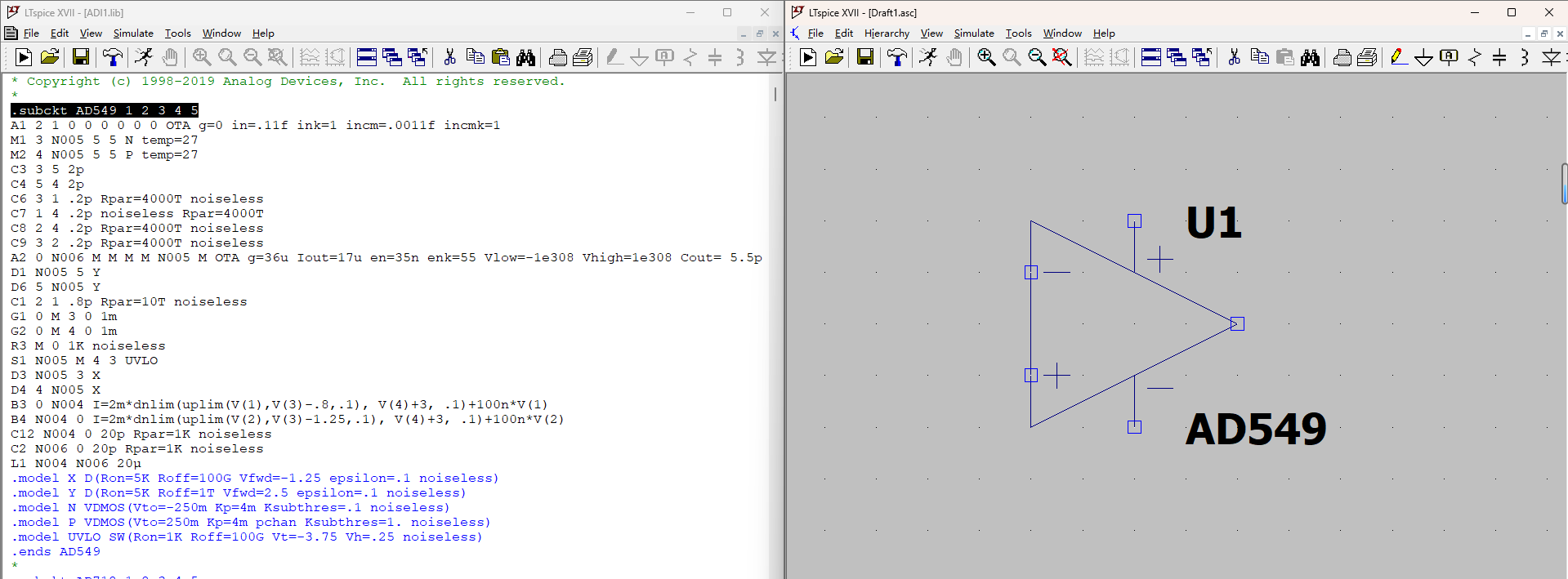

放置一个[OpAmps]，比如第一个AD549,在Ltspice库文件找到其Spice Model，可见.SUBCKT 语句

在 LTspice 中加载模型的方式，取决于该模型是 .MODEL 类型还是 .SUBCKT 类型。

二、以 .MODEL 语句定义的标准二极管示例：

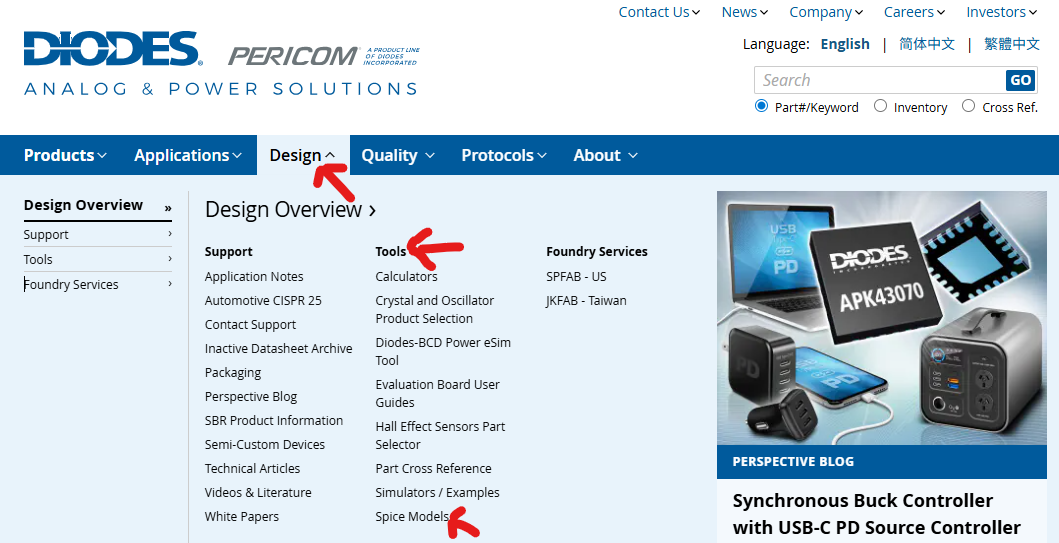

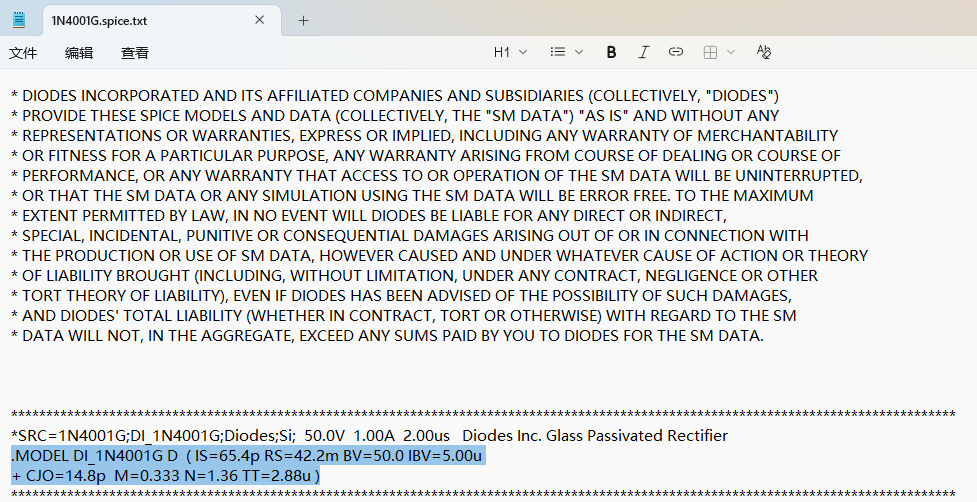

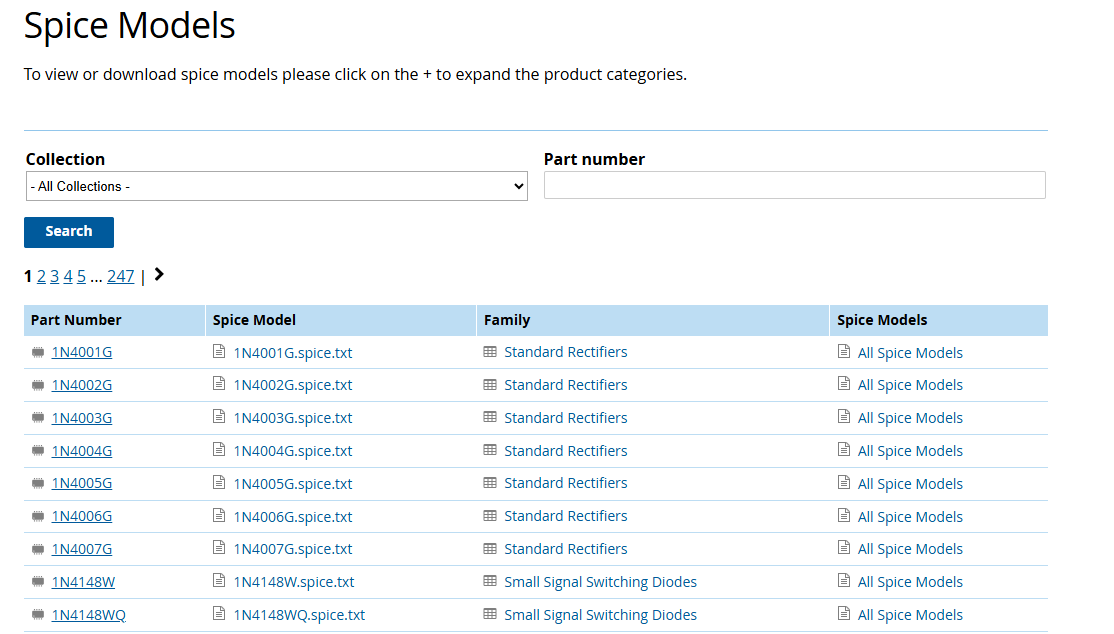

2.1 在diodes.com网站，在Design/Tools/Spice Models，下载第一个1N41000G模型

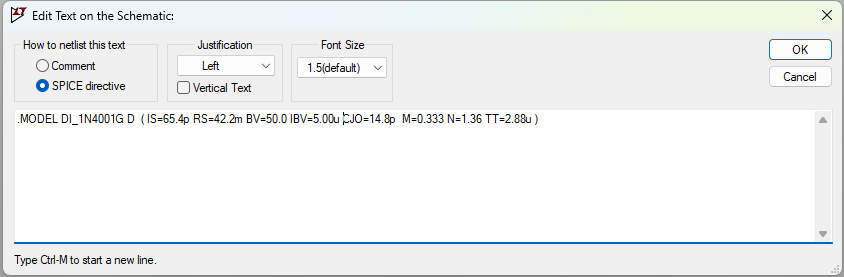

2.2 添加语句在仿真中

注意一定选择SPICE directive，不要选择Comment

2.3 放置一个二极管

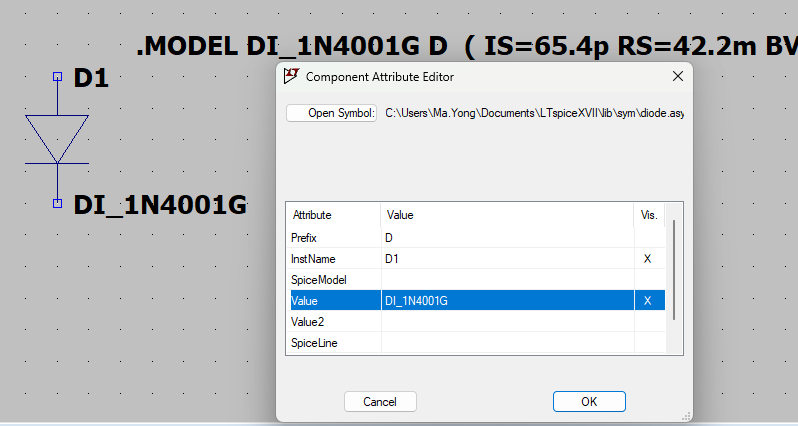

按住Ctrl+右键，修改Value从D到DI_1N4001G

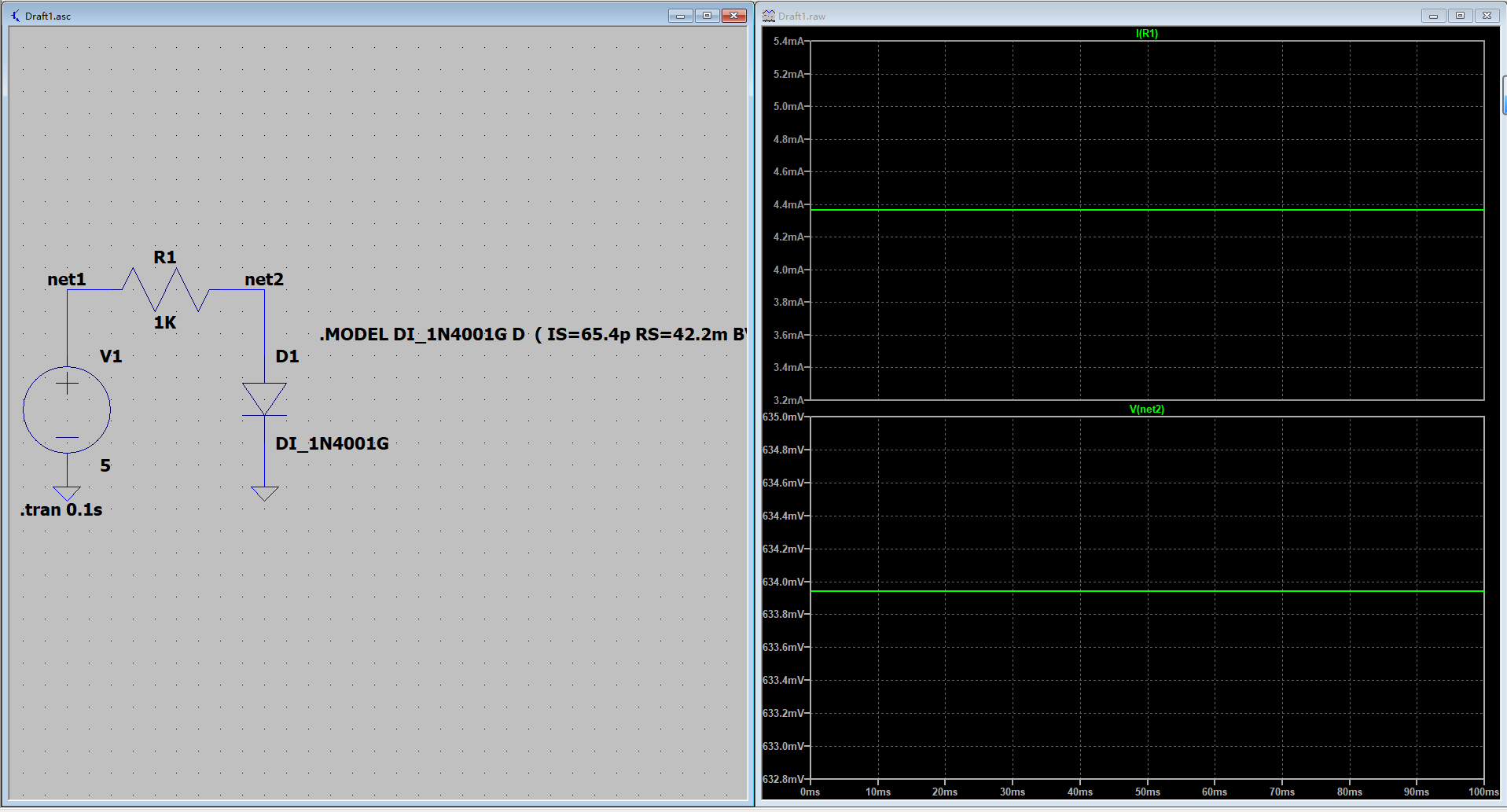

2.4 建立原理图，可以完成模型仿真

三、以 .SUBCKT 语句定义的LM2904运放示例：

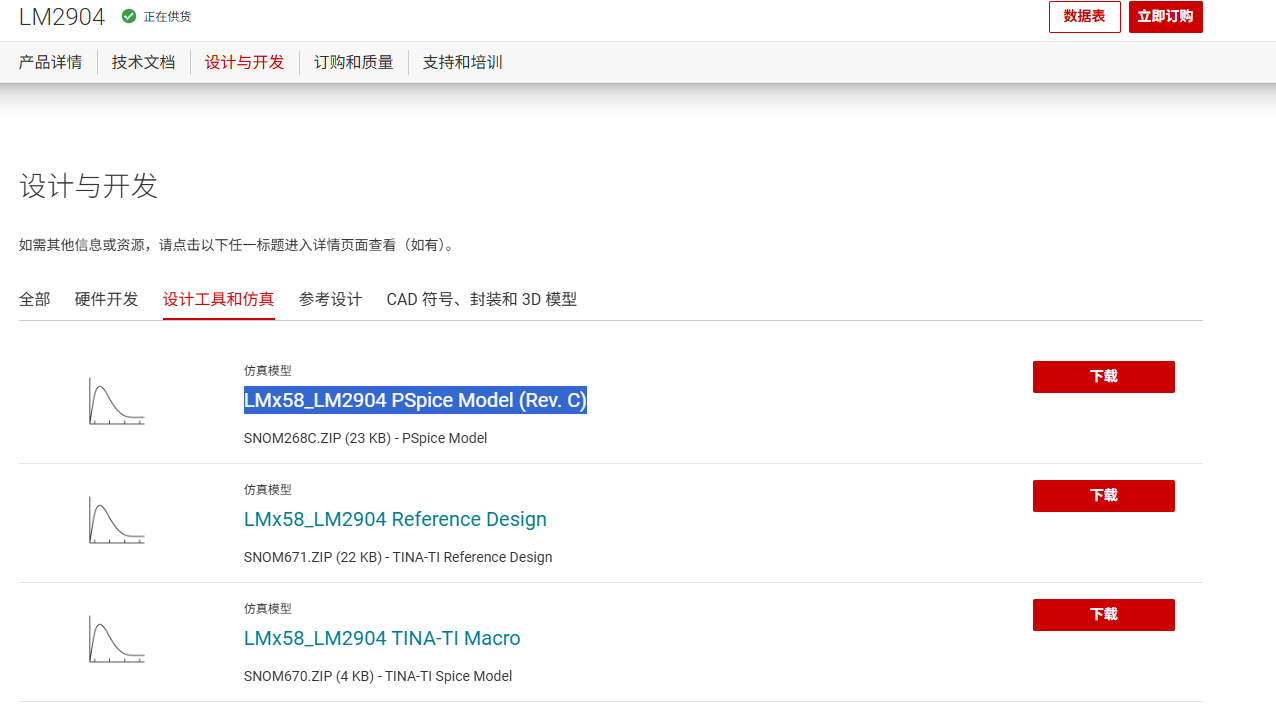

3.1 在TI官网下载LM2904 Spice模型

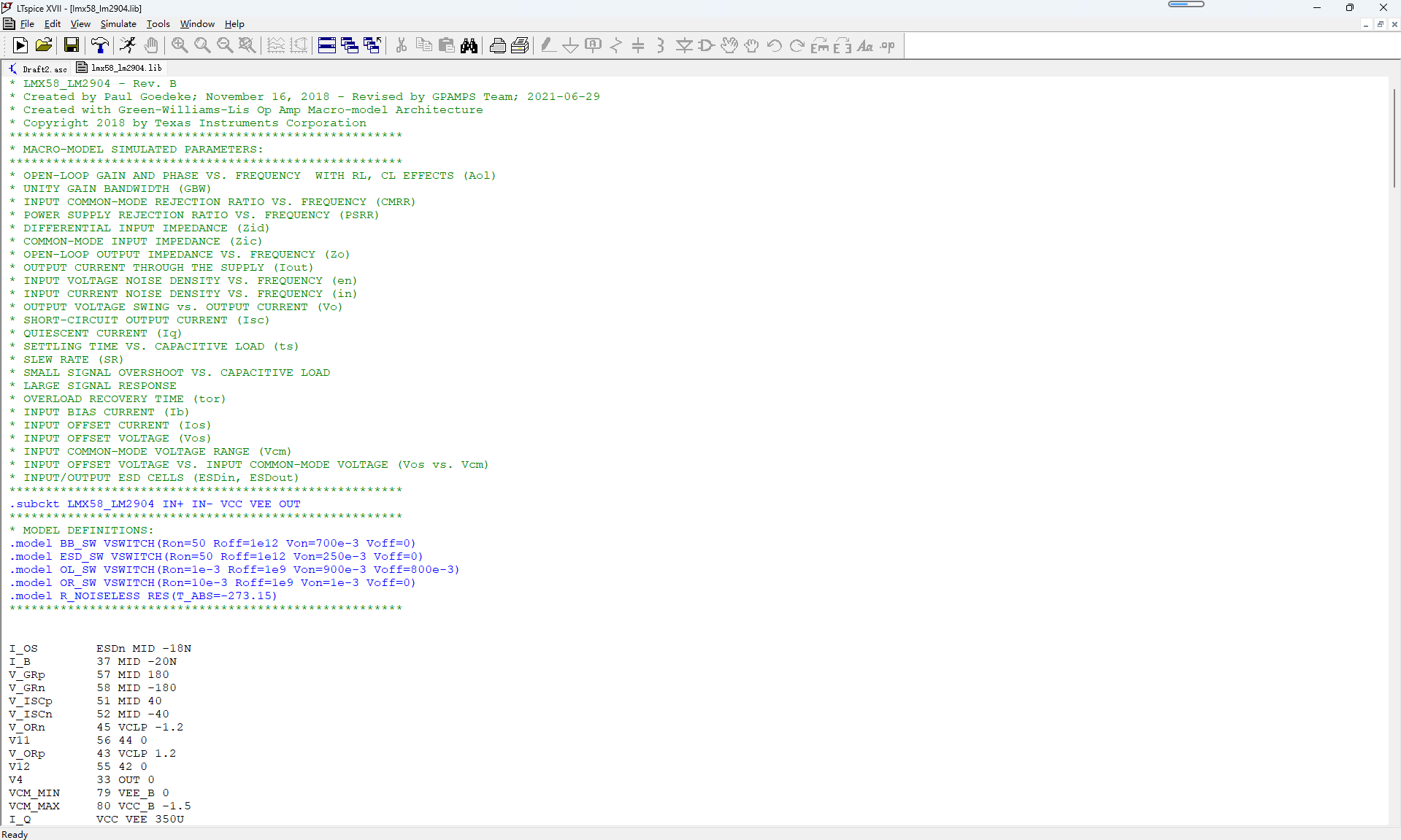

3.2 解压缩后，拖到Ltspice打开

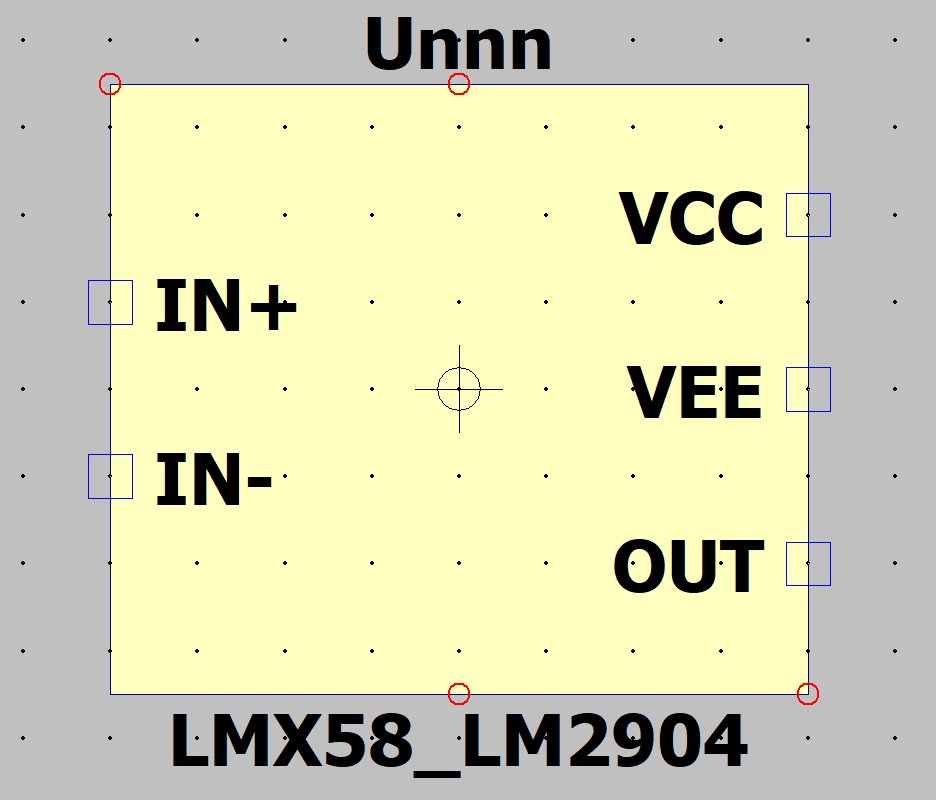

3.3 在.SUBCKT语句后面右键点击Create Symbol，选择是，出来下图

样子比较丑，实际仿真建议修改成标准运放外观，方便自己搭建电路，以及查阅（下篇文章介绍如何绘制.asy文件，Ltspice 创建/生成器件-Create symbol）

本次只为演示,.SUBCKT语句创建模型及篇幅原因，故不再修改

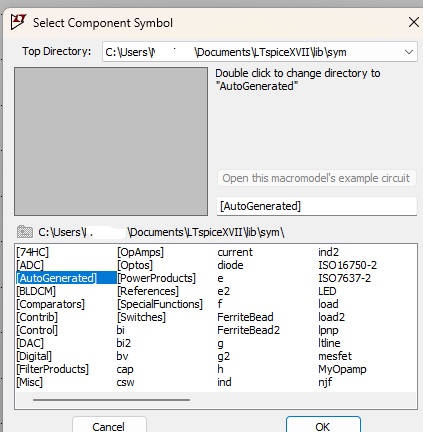

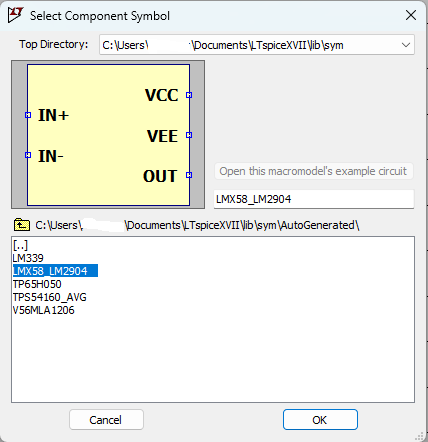

3.4 生成后的模型可以在[AutoGenerated]里面找到

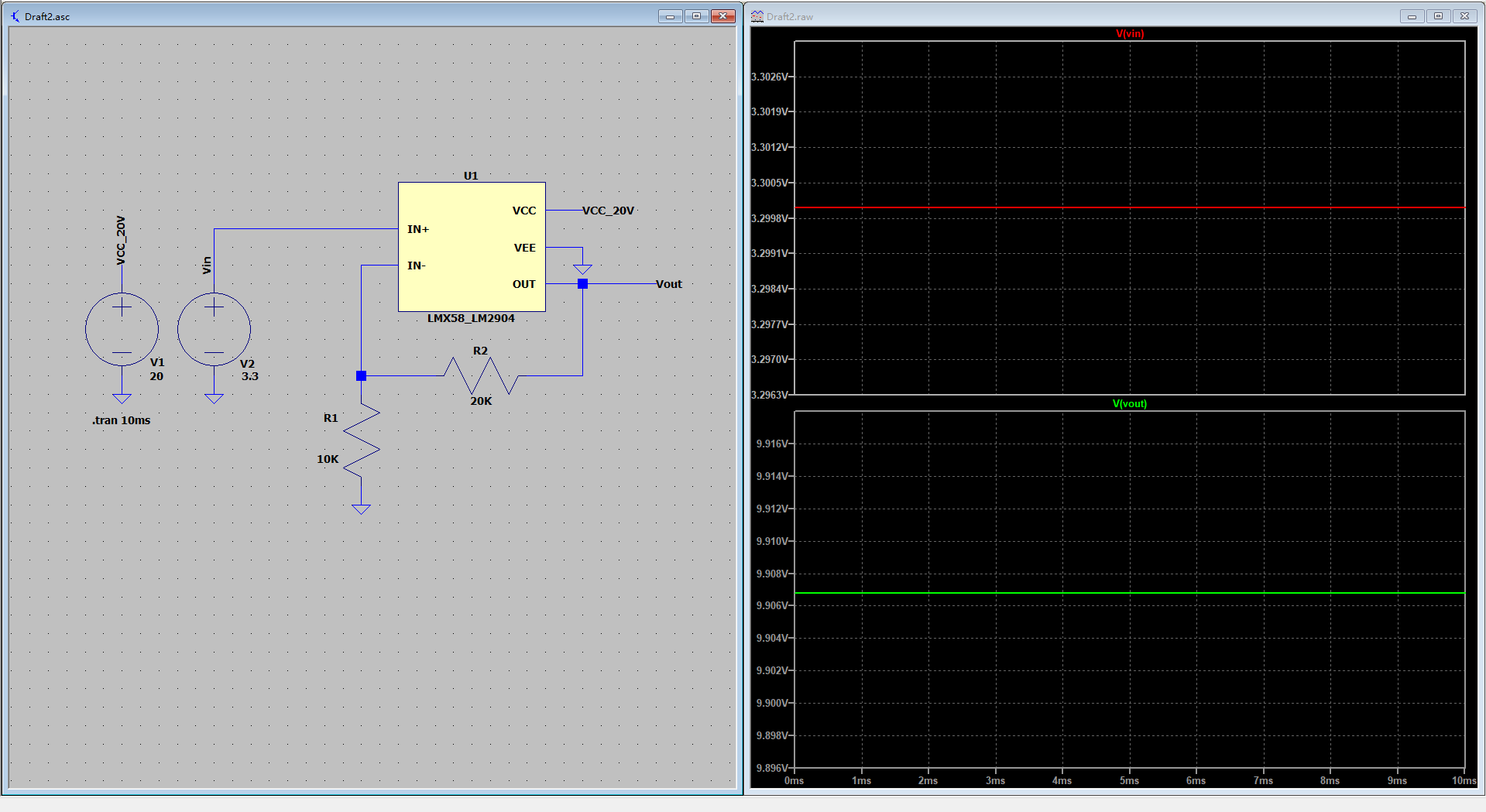

3.5 建立原理图，完成模型仿真

搭一个同相运算放大器，vin=3.3V，vout=3.3*(1+R2/R1)=9.9V

四、可能遇到的问题

由于下载的lmx58_lm2904.lib模型，默认下载位置不同，提供以下两种解决方式

4.1  lmx58_lm2904.lib文件放在桌面时

右键该文件复制文件地址C:\Users\[PC账户名]\Desktop\lmx58_lm2904.lib

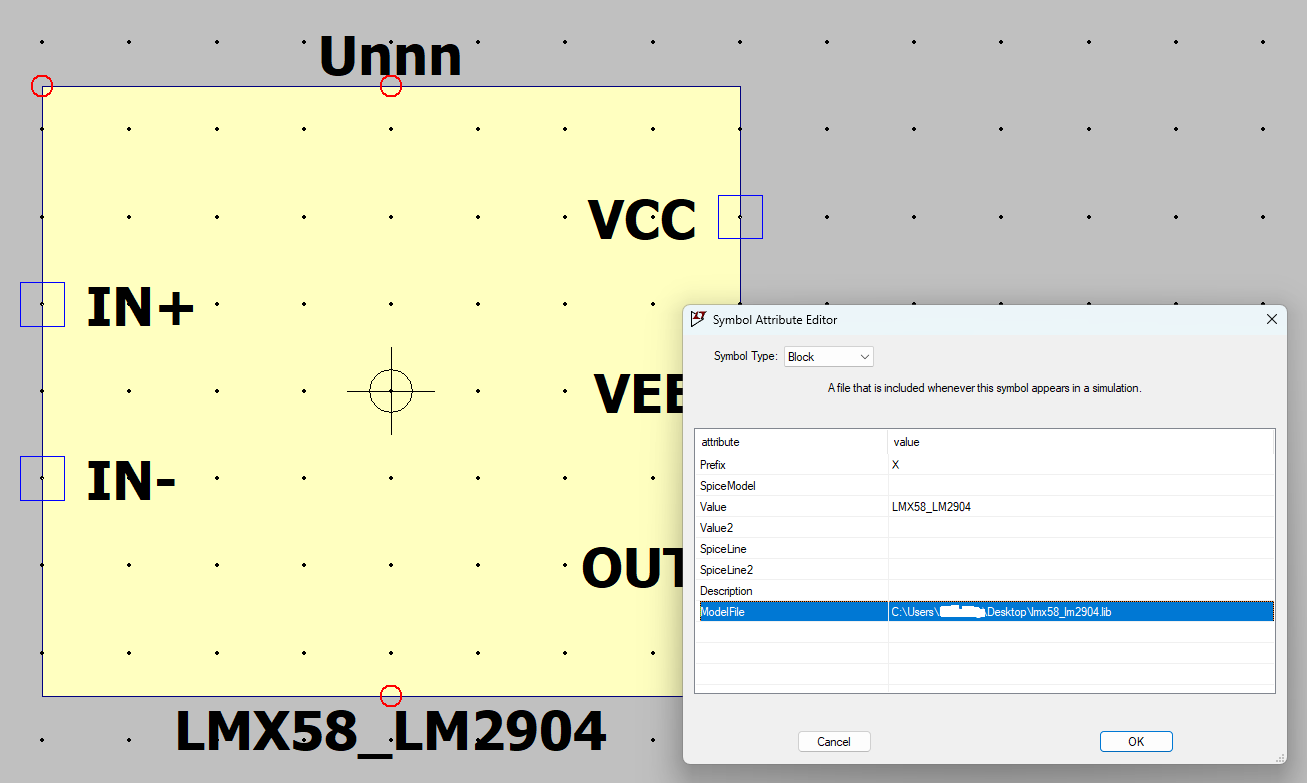

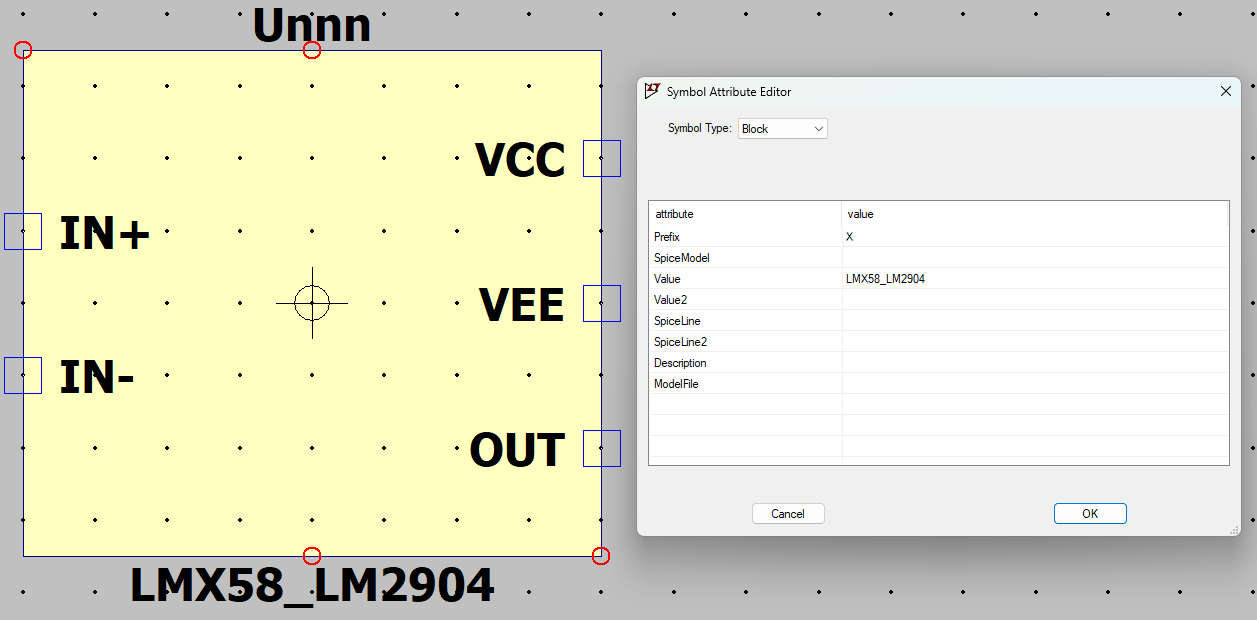

原理图，右键元器件，左上角open symbol，再右键编辑属性，在Modelfile将上面的文件地址粘贴进去

4.2  lmx58_lm2904.lib文件放在Ltspice lib

将该文件放在C:\Users\[PC name]\Documents\LTspiceXVII\lib\sub下

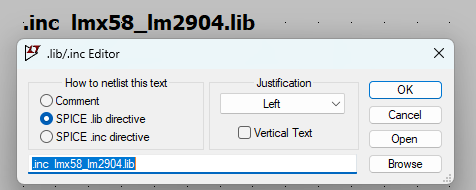

4.2.1 原理图放置该语句



4.2.2 同4.1，将器件属性下Model fIle清空

4.2.3 保存，重新放置该运放在原理图

---
