PC目录Documents\LTspiceXVII\lib 是 LTspice XVII 的核心模型 / 符号库目录

存放所有仿真所需的器件模型、子电路与原理图符号，软件启动时自动加载。

---

一、目录结构（Windows 默认路径）

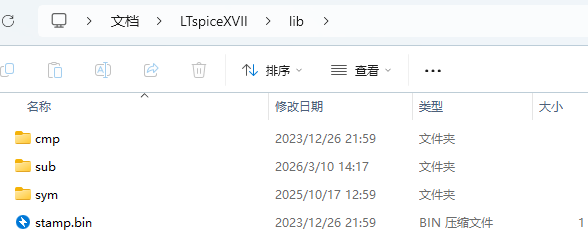

Documents\LTspiceXVII\lib 的目录结构

├─ cmp/ # 标准器件模型库（内置，无需手动调用）

├─ sub/ # 子电路/第三方模型库（.lib/.sub）

└─ sym/ # 原理图符号库（.asy）

---

二、核心子目录详解

1. cmp/（Component Models，标准器件模型）

存放 LTspice 内置的基础器件模型，软件自动加载，直接在原理图调用即可。

• 主要文件：
  • standard.res：电阻模型
  • standard.cap：电容模型
  • standard.ind：电感模型
  • standard.bead：磁珠模型
  • standard.dio：二极管模型
  • standard.bjt：双极型晶体管（BJT）模型
  • standard.jft：结型场效应管（JFET）模型
  • standard.mos：MOSFET 模型
• 用途：无源器件、基础有源器件的仿真模型，无需 .lib 指令即可使用。

2. sub/（Subcircuits，子电路 / 模型库）

存放子电路模型与第三方器件模型（.lib/.sub 格式）。

• 常见文件：
  • 厂商提供的 IC / 功率器件模型（如 opamp.lib、power_mosfet.lib）
  • 自定义子电路（.sub）
  • LTspice 自带的高级模型（如 ltc.lib、ltc2.lib）
• 调用方式：在原理图中用 .lib 指令加载，例如：

• .lib opamp.lib


• 语法：.lib <文件名>

  该指令会将指定文件中的模型与子电路定义内容引入（网表），效果等同于把该文件的内容直接写入网表中，替代这条 .lib 指令本身。全局作用域下的电路元件会被忽略。

  文件名可填写绝对路径。若未指定绝对路径，LTspice 会按以下顺序查找文件：

        ① 首先查找目录 Documents\LTspiceXVII\lib\cmp；

        ② 其次查找目录 Documents\LTspiceXVII\lib\sub；

        ③ 最后查找调用该 .lib 指令的网表文件所在目录(最后搜当前原理图目录)。

        系统不会自动补全文件扩展名。若文件实际名称为 “myfile.lib”，必须使用 .lib myfile.lib,而非 .lib myfile。

3. sym/（Symbols，原理图符号）

存放器件符号文件（.asy 格式），定义器件在原理图中的外观与引脚排列。

• 结构：按器件类型分文件夹（如 opamps/、mosfets/、passive/）
• 对应关系：一个 .asy 符号通常对应 sub/ 或 cmp/ 中的一个模型
• 自定义：添加第三方模型时，需将配套 .asy 放入 sym/ 对应目录。

---

三、关键文件格式说明

表格

后缀	用途	存放目录
.lib	模型 / 子电路库（文本，SPICE 语法）	sub/
.sub	单个子电路模型	sub/
.asy	原理图符号（图形 + 引脚定义）	sym/
.res/.cap/.ind	标准无源器件模型	cmp/

---

四、使用与管理要点

1. 添加第三方模型：
   • 模型文件（.lib/.sub）→ 放入 sub/
   • 符号文件（.asy）→ 放入 sym/ 对应分类文件夹
   • 重启 LTspice 或在原理图用 .lib 加载
2. 自定义模型：
   • 新建 .lib 放入 sub/，用 .lib 指令引用
   • 或直接在原理图内写 .model 语句
3. 路径优先级：
   • 内置模型：cmp/ 自动加载
   • 自定义 / 第三方：sub/ 需 .lib 显式调用
   • 本地文件：当前原理图目录优先级最低

---
