comsol 岩石损伤 热水力损伤耦合模型

在岩石工程领域，研究岩石在复杂环境下的损伤特性至关重要。其中，热水力损伤耦合模型能够更加真实地模拟岩石在实际工况中的力学行为，而 Comsol 作为一款强大的多物理场仿真软件，为我们构建这类模型提供了有力工具。

模型概述

岩石的热水力损伤耦合过程涉及热传导、流体流动以及力学变形等多个物理过程的相互作用。温度变化会引起岩石热膨胀或收缩，导致内部应力变化；孔隙流体压力的改变又会影响岩石的有效应力，进而影响其力学强度；而力学变形反过来也会改变岩石的孔隙结构，影响热传导和流体渗透特性。

Comsol 中的实现

物理场选择

在 Comsol 中，我们首先要选择合适的物理场接口。对于热传导，我们可以选择 “固体传热” 接口。以二维模型为例，代码部分（假设使用脚本建模）：

model = Model()
heat_transfer = model.physics('HT')

这里我们初始化了一个模型，并添加了 “固体传热” 物理场接口，其标识为 HT。这个接口可以帮助我们求解岩石内部的温度分布，遵循经典的热传导方程：

\[ \rho C_p \frac{\partial T}{\partial t} - \nabla \cdot (k \nabla T) = Q \]

其中，\(\rho\) 是岩石密度，\(C_p\) 是比热容，\(T\) 是温度，\(t\) 是时间，\(k\) 是热导率，\(Q\) 是热源项。

对于流体流动，选择 “达西定律” 接口来描述孔隙流体在岩石孔隙中的流动：

darcy_flow = model.physics('DP')

该物理场基于达西定律：

\[ \mathbf{v} = -\frac{k{perm}}{\mu}(\nabla p - \rhof \mathbf{g}) \]

\(\mathbf{v}\) 是流体速度，\(k{perm}\) 是渗透率，\(\mu\) 是流体动力粘度，\(p\) 是孔隙压力，\(\rhof\) 是流体密度，\(\mathbf{g}\) 是重力加速度。

力学方面，选择 “固体力学” 接口处理岩石的变形：

solid_mechanics = model.physics('SolidMechanics')

它基于弹性力学理论，主要方程如平衡方程：

\[ \nabla \cdot \boldsymbol{\sigma} + \mathbf{f} = \mathbf{0} \]

comsol 岩石损伤 热水力损伤耦合模型

\(\boldsymbol{\sigma}\) 是应力张量，\(\mathbf{f}\) 是体积力。

耦合设置

接下来是关键的耦合设置。例如，热膨胀引起的力学效应，在 Comsol 中通过设置热应变来实现耦合。在固体力学接口的材料设置中，可以添加热膨胀系数相关参数。假设热膨胀系数为 \(\alpha\)，热应变 \(\boldsymbol{\epsilon}_{th}\) 与温度变化 \(\Delta T\) 的关系为：

\[ \boldsymbol{\epsilon}_{th} = \alpha \Delta T \mathbf{I} \]

\(\mathbf{I}\) 是单位张量。在 Comsol 中对应的设置代码（简化示意）：

mat = model.materials['Mat1']
mat.property('alpha', 1e-5)  # 设置热膨胀系数

流体压力对力学的影响通过有效应力原理来耦合。有效应力 \(\boldsymbol{\sigma}_{eff}\) 与总应力 \(\boldsymbol{\sigma}\) 和孔隙压力 \(p\) 的关系为：

\[ \boldsymbol{\sigma}{eff} = \boldsymbol{\sigma} + \alphap p \mathbf{I} \]

\(\alpha_p\) 是 Biot 系数。在 Comsol 中，通过在固体力学接口的边界条件或载荷设置中引入孔隙压力项来实现这种耦合。

损伤模型引入

岩石损伤通常通过损伤变量来描述，损伤会导致岩石力学性能的劣化，如弹性模量降低。一种简单的损伤模型可以基于应变来定义损伤变量 \(D\)：

\[ D = 1 - \frac{E}{E_0} \]

\(E\) 是损伤后的弹性模量，\(E_0\) 是初始弹性模量。在 Comsol 中，可以通过用户定义的函数来实现损伤变量的计算，并将其引入到固体力学的材料属性中，动态更新弹性模量。比如：

def damage_variable(strain):
    E0 = 100e9  # 初始弹性模量
    E = E0 * (1 - 0.5 * strain)  # 简单假设损伤与应变关系
    return 1 - E / E0

model.variable('D', damage_variable(solid_mechanics.strain))
mat.property('E', mat.property('E0') * (1 - model.variable('D')))

模型求解与结果分析

完成模型构建和设置后，就可以进行求解。Comsol 会根据设置的求解器和边界条件，对耦合的热水力损伤模型进行数值求解。

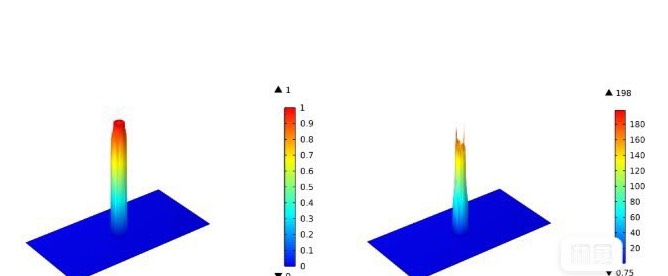

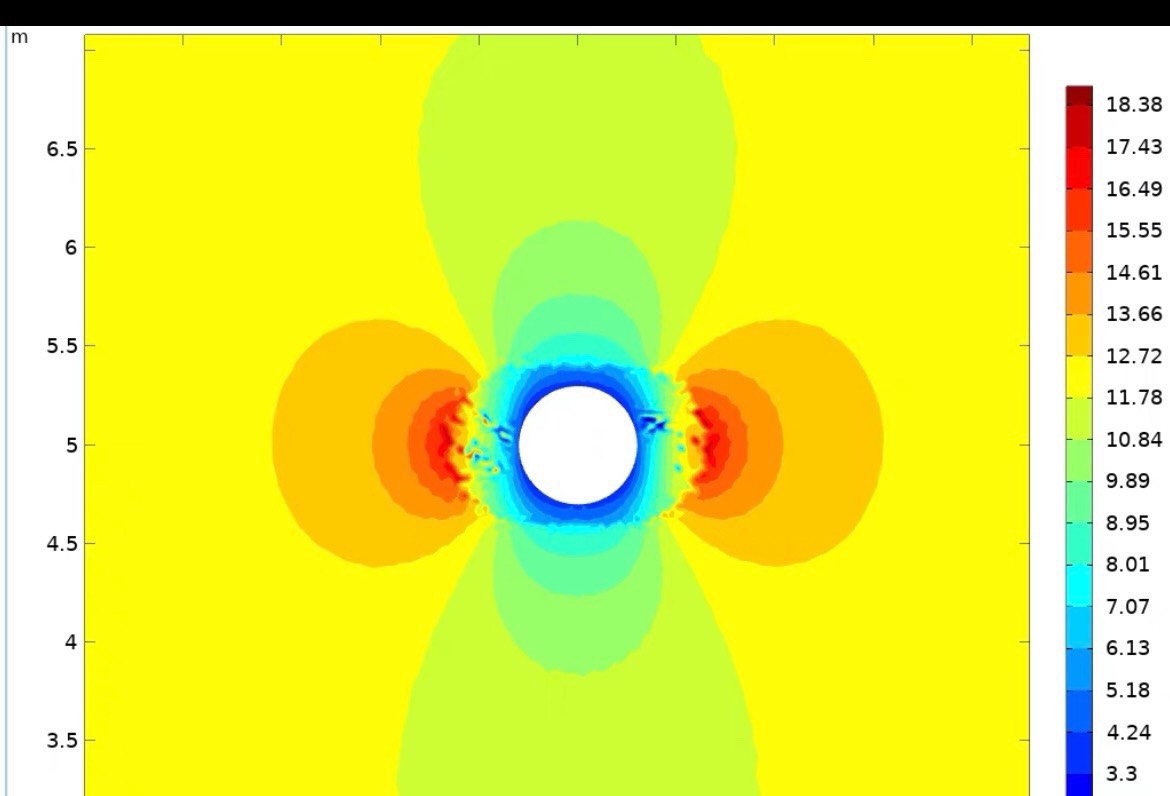

求解完成后，我们可以得到岩石内部的温度分布、流体压力分布、位移以及损伤分布等结果。通过分析这些结果，我们能深入了解岩石在热水力耦合作用下的损伤演化过程。比如，高温区域可能由于热应力集中先出现损伤，随着流体的流动，孔隙压力变化又会加速损伤的扩展。

总的来说，利用 Comsol 构建岩石的热水力损伤耦合模型，能够帮助我们更深入地理解岩石在复杂环境下的行为，为岩石工程的设计和安全评估提供有力支持。希望以上内容能给对这方面感兴趣的小伙伴一些启发，大家可以一起探讨更多关于模型优化和实际应用的问题。
