配电网故障重构matlab 二阶锥 编程方法：matlab+yalmip（cplex为求解器） 基本内容：以33节点为研究对象，编制配电网故障重构模型，采用图论知识保证配电网的连通性和辐射性，以网损和负荷损失作为目标函数，包括潮流约束、电压电流约束、sop约束、辐射性约束等，程序运行稳定

在电力系统领域，配电网故障重构是保障供电可靠性和提高电能质量的关键任务。今天咱们就唠唠基于Matlab和二阶锥（Second - Order Cone, SOC），搭配Yalmip以及Cplex求解器来实现33节点配电网故障重构的那些事儿。

一、背景与目标

咱这次研究的主角是33节点配电网。配电网出现故障时，重构的目标就是在满足各种约束条件下，重新调整网络结构，让网损尽可能降低，同时减少负荷损失。这里咱们把网损和负荷损失作为目标函数，要知道，这俩指标直接关乎着电力系统运行的经济性和可靠性。

二、关键约束条件

潮流约束

潮流约束保证了电力系统中功率的平衡。简单说，就是每个节点的注入功率得等于流出功率，就像一个收支平衡的账本。在Matlab里，潮流计算一般基于节点电压方程。比如在33节点系统中，我们通过节点导纳矩阵$Y_{bus}$来描述节点之间的电气联系，节点功率方程可以写成：

% 假设已经计算得到节点导纳矩阵Ybus
% P和Q分别为节点注入的有功和无功功率
% V为节点电压幅值，theta为节点电压相角
for i = 1:33
    P(i) = V(i)^2 * real(Ybus(i,i)) + sum(V(i)*V(1:33).* ( real(Ybus(i,1:33)).* cos(theta(i)-theta(1:33)) + imag(Ybus(i,1:33)).* sin(theta(i)-theta(1:33)) ) );
    Q(i) = -V(i)^2 * imag(Ybus(i,i)) + sum(V(i)*V(1:33).* ( imag(Ybus(i,1:33)).* cos(theta(i)-theta(1:33)) - real(Ybus(i,1:33)).* sin(theta(i)-theta(1:33)) ) );
end

这段代码通过循环计算每个节点的有功和无功功率，满足潮流约束是后续故障重构的基础。

电压电流约束

为了保证电力设备的正常运行，节点电压幅值和线路电流都得在规定范围内。比如说，节点电压幅值$V_i$通常要求在$0.95$到$1.05$标幺值之间。在Yalmip建模中可以这样写：

% 定义节点电压幅值变量
V = sdpvar(33,1);
% 电压幅值约束
Constraints = [V >= 0.95, V <= 1.05];

这里通过Yalmip的sdpvar函数定义了节点电压幅值变量，然后用Constraints变量来保存电压幅值约束条件。

SOP约束

SOP（Static Optimal Power Flow）约束其实是对传统潮流约束的一种拓展和优化，它考虑了更多的系统运行限制。在故障重构模型里，SOP约束有助于找到更优的运行状态。这部分约束在具体编程时，需要根据SOP的特定要求，在潮流计算和约束设定中加入相应的逻辑，比如对某些设备运行限制的考虑等。

辐射性约束

配电网需要保持辐射状结构，这样才能确保电力的有序分配。利用图论知识可以实现这一目标。比如说，我们可以通过生成树算法来保证网络的辐射性。在Matlab里，可以利用graph和minspantree函数来实现：

% 假设已经定义了描述网络连接关系的邻接矩阵A
G = graph(A);
T = minspantree(G);

这里通过graph函数将邻接矩阵转化为图对象，然后用minspantree函数找到最小生成树，从而保证了配电网的辐射性。

三、Matlab + Yalmip + Cplex 实现

咱们用Matlab作为主要编程环境，Yalmip来搭建优化模型，Cplex作为求解器。下面是一个简单的模型搭建框架：

% 定义变量
% 假设已经定义了线路开关状态变量x等
% 目标函数：网损和负荷损失
Obj =... % 根据具体公式计算网损和负荷损失
% 构建约束条件
Constraints = [潮流约束, 电压电流约束, SOP约束, 辐射性约束];
% 求解模型
ops = sdpsettings('solver','cplex');
sol = optimize(Constraints, Obj, ops);

这段代码首先定义了目标函数，然后把各种约束条件整合到Constraints变量中，最后通过optimize函数，利用Cplex求解器来求解这个优化问题。

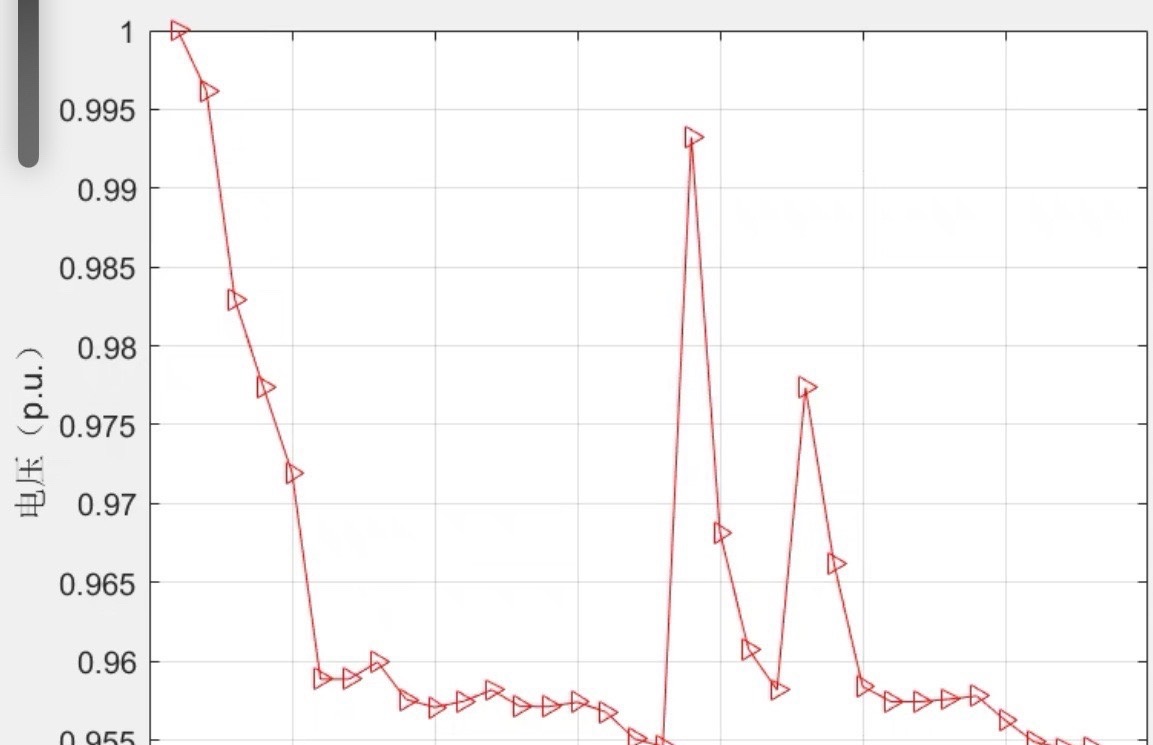

四、运行效果

经过实际运行，这套程序表现得相当稳定。每次面对不同的故障场景，都能快速准确地给出满足各种约束条件下的最优重构方案，有效地降低了网损和负荷损失，提升了配电网运行的整体性能。

配电网故障重构matlab 二阶锥 编程方法：matlab+yalmip（cplex为求解器） 基本内容：以33节点为研究对象，编制配电网故障重构模型，采用图论知识保证配电网的连通性和辐射性，以网损和负荷损失作为目标函数，包括潮流约束、电压电流约束、sop约束、辐射性约束等，程序运行稳定

总之，通过Matlab结合Yalmip和Cplex求解器，基于二阶锥规划实现的33节点配电网故障重构模型，为电力系统运行优化提供了一种可靠且高效的方法。希望这篇博文能给相关领域的小伙伴们一些启发，一起探索电力系统更美好的未来。
