ISP(Image Signal Processor,图像信号处理器)是摄像头模组中至关重要的专用处理芯片。如果说CMOS传感器是相机的“视网膜”,负责捕捉光影,那么ISP就是相机的“视觉皮层”和“大脑”,负责将传感器输出的原始、粗糙且充满噪声的电信号(Raw Data),经过复杂的算法处理,转化为人眼舒适、色彩真实、细节丰富的数字图像(如YUV或RGB格式)。

在2026年的今天,随着计算摄影的爆发和AI技术的深度融合,ISP已从单纯的信号处理单元演变为集传统算法、深度学习加速器和多摄融合引擎于一体的高性能SoC核心模块。

1. 核心工作流程:从Raw到View

ISP的工作是一条严密的流水线(Pipeline),通常包含数十个处理步骤。以下是其核心处理链路:

A. 前端校正与降噪 (Front-End Correction)

传感器输出的Raw数据往往存在物理缺陷和噪声,ISP首先进行“清洗”:

  • 黑电平校正 (BLC):扣除传感器在无光照下的暗电流基准值,确保纯黑为0。
  • 镜头阴影校正 (LSC):补偿由于镜头光学特性导致的画面中心亮、四角暗(渐晕)现象,使亮度均匀。
  • 坏点校正 (DPC):识别并修复传感器上的死点或亮点,通常通过周围像素插值替代。
  • 去噪 (Demosaicing & Denoising)
    • 拜耳插值 (Demosaicing):将单通道的Raw数据(RGGB)还原为全彩色的RGB数据。
    • 时空降噪:利用2D空间滤波和3D时域滤波(多帧合成),在保留细节的同时去除高ISO带来的噪点。现代ISP利用AI模型区分纹理和噪声,避免“涂抹感”。

B. 色彩与画质增强 (Color & Quality Enhancement)

这是决定照片“观感”的关键环节:

  • 白平衡 (AWB):自动检测场景光源(日光、白炽灯、荧光灯),调整R/G/B增益,确保白色物体在任何光线下都呈现白色,消除色偏。
  • 色彩校正矩阵 (CCM):修正传感器光谱响应与人眼视觉的差异,使色彩还原更准确。
  • 伽马校正 (Gamma Correction):对亮度进行非线性映射,符合人眼对暗部敏感的特性,并适配显示设备的标准(如sRGB, Display P3)。
  • 锐化与细节增强:通过边缘检测算法提升图像清晰度,现代ISP能智能识别头发、纹理等高频细节进行针对性增强。
  • 局部色调映射 (Local Tone Mapping):即HDR处理的核心,平衡高光过曝和暗部死黑,提升动态范围。

C. 高级计算摄影与AI融合 (Advanced Computational Photography)

2026年的ISP已深度集成NPU(神经网络处理单元),支持端到端的AI处理:

  • 多帧合成 (Multi-Frame Fusion):快速连续拍摄多张不同曝光或对焦的照片,合成超级夜景、超高分辨率模式或运动清晰图像。
  • AI场景识别与优化:实时识别天空、人像、食物、文档等场景,自动调整参数策略。
  • 语义分割处理:将图像分为天空、人物、背景等区域,对不同区域独立进行降噪、锐化和调色(例如:单独磨皮但不模糊背景)。
  • 实时视频增强:支持4K/8K @ 60/120fps的视频实时HDR、电子防抖(EIS)和电影级虚化。

D. 输出与编码 (Output & Encoding)

处理后的数据被转换为标准格式(如NV12, YUV420, RGB888),并送往编码器(H.264/H.265/AV1)进行压缩存储,或直接传输至显示器预览。

2. ISP的架构形态

根据应用场景不同,ISP主要有三种存在形式:

  1. 独立ISP芯片:早期数码相机或专业工业相机使用,拥有独立的内存和接口,性能强大但功耗较高。
  2. SoC内置ISP:智能手机、平板电脑、智能座舱的主流方案。ISP作为IP核集成在AP(应用处理器)或SoC中(如高通骁龙、苹果A系列、联发科天玑),与CPU/GPU/NPU共享内存,能效比极高,延迟最低。
  3. 协处理器/外挂ISP:为了追求极致影像,部分手机厂商会在SoC之外额外搭载一颗自研或定制的独立ISP芯片(如vivo V系列、OPX MariSilicon等),专门处理特定算法,实现“双ISP”甚至“三ISP”并行处理。

3. 2026年技术发展趋势

  • AI-ISP架构重构:传统基于规则(Rule-based)的算子逐渐被端到端(End-to-End)的深度学习模型取代。ISP内部集成了专用的Tensor Core,能够运行庞大的Transformer模型进行图像重建。
  • 多摄并发与融合:支持同时处理来自4-5个摄像头的海量数据流,实现无缝变焦、全景拼接和3D重构。
  • 超低延迟与高动态:为自动驾驶和VR/AR应用设计,ISP处理延迟降低至微秒级,支持单帧200dB+的动态范围。
  • 隐私与安全:硬件级加密输出,支持在ISP内部完成人脸脱敏或敏感区域遮挡,确保数据不出芯片即被保护。

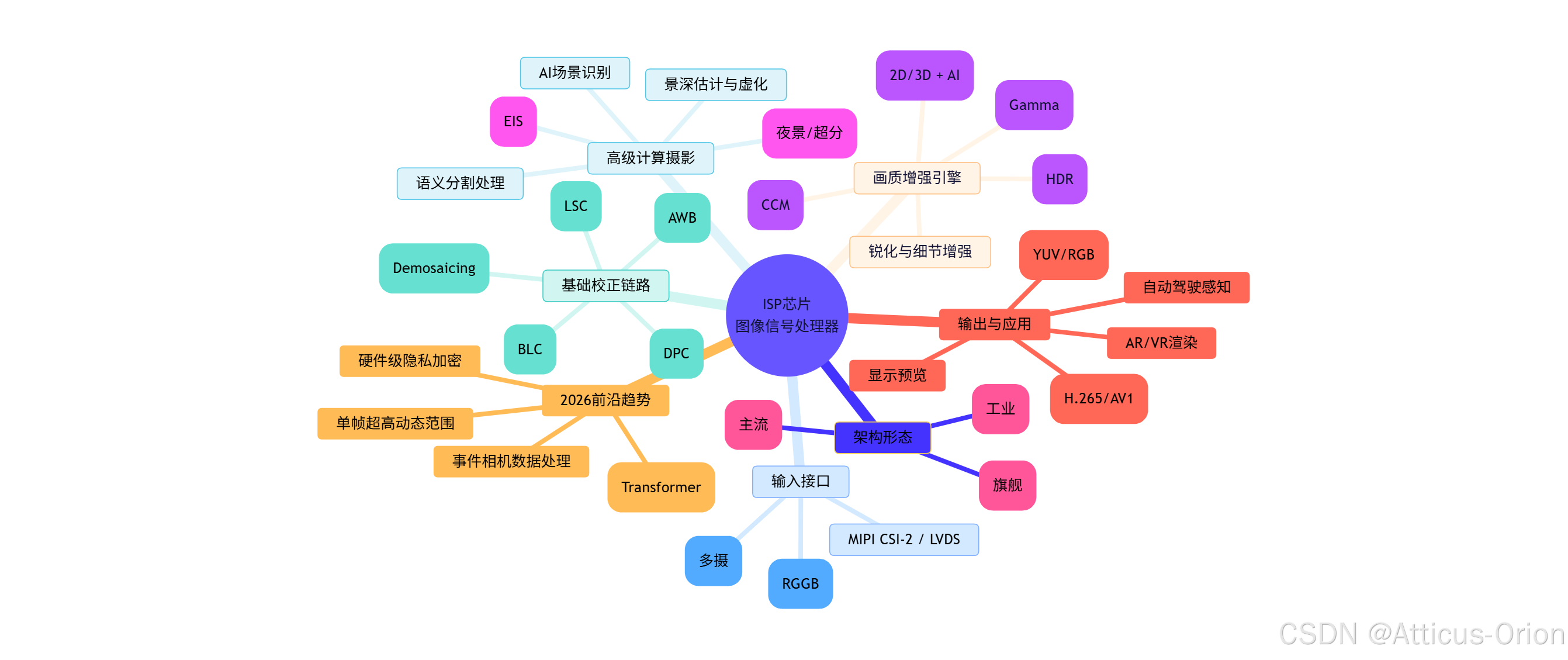

ISP芯片功能与架构总结框图

这张框图清晰地展示了ISP从接收原始数据到输出高质量图像的完整处理逻辑,以及其在不同架构和应用场景下的关键角色。它是连接物理光学世界与数字视觉世界的桥梁。
