第八十七篇：高温结构强度与蠕变寿命

摘要

高温结构在航空航天、能源动力、化工装备等领域具有广泛应用。随着工作温度的升高，材料的力学行为发生显著变化，蠕变变形成为制约结构长期安全运行的关键因素。本教程系统阐述高温结构强度分析的理论基础与工程方法，深入讲解蠕变本构模型、蠕变-疲劳交互作用、寿命预测方法等核心内容。通过Python实现Norton蠕变定律、θ投影法、蠕变损伤累积模型等经典算法，结合涡轮叶片、高温管道、燃烧室等典型工程案例，展示高温结构强度评估的完整流程。本教程包含丰富的数值仿真和可视化分析，为高温装备的设计与寿命管理提供理论指导和技术支撑。

关键词

高温强度；蠕变；寿命预测；镍基合金；θ投影法；蠕变-疲劳交互；损伤力学；涡轮叶片

---

1. 引言

1.1 高温结构的工程背景

高温结构是指在工作温度超过材料熔点30%以上的环境中运行的工程结构。典型的高温结构包括：

航空发动机热端部件：涡轮叶片、燃烧室、涡轮盘等，工作温度可达1000-1200°C，承受离心力和气动力的复合作用。

电站锅炉与汽轮机：过热器、再热器、主蒸汽管道等，工作温度540-620°C，承受内压和温度应力的长期作用。

化工反应设备：加氢反应器、催化裂化装置等，工作温度400-500°C，承受内压和腐蚀介质的联合作用。

核能设备：反应堆压力容器、蒸汽发生器传热管等，工作温度280-350°C，承受辐照和中子通量的影响。

1.2 高温下的材料行为特征

与常温相比，高温下材料的力学行为呈现以下显著特征：

蠕变现象：在恒定应力作用下，材料产生随时间增长的塑性变形。即使在应力低于屈服强度的情况下，长期加载也会导致显著的蠕变变形。

应力松弛：在恒定应变条件下，材料内部的应力随时间逐渐降低。这对螺栓预紧力、弹簧等部件的设计具有重要影响。

蠕变-疲劳交互：在循环载荷和高温的联合作用下，材料的损伤累积速率显著加快，寿命远低于单一蠕变或疲劳的预测结果。

环境损伤：高温氧化、热腐蚀、渗碳等环境因素加速材料的性能退化，降低结构的承载能力和使用寿命。

1.3 高温强度设计的挑战

高温结构强度设计面临以下核心挑战：

多物理场耦合：高温结构通常涉及热-力-化学多场耦合，需要综合考虑温度场、应力场、浓度场的相互作用。

时间相关性：蠕变变形和损伤具有强时间依赖性，短期试验数据难以准确预测长期服役行为。

不确定性量化：材料性能分散性、载荷波动、环境变化等因素增加了寿命预测的不确定性。

全寿命周期管理：需要从设计、制造、运行、维护到退役的全寿命周期角度进行强度管理。

---

2. 高温材料力学基础

2.1 高温材料的力学性能

2.1.1 温度对弹性模量的影响

金属材料的弹性模量随温度升高而降低，其关系可用下式描述：

$$E(T)=E_0\left[1-{\alpha }_E\left(\frac{T-T_0}{T_m-T_0}\right)\right]$$

式中，$E_0$为参考温度$T_0$下的弹性模量，$T_m$为熔点，${\alpha }_E$为温度敏感系数（通常取0.5-0.8）。

2.1.2 温度对屈服强度的影响

屈服强度随温度升高呈指数衰减：

$${\sigma }_y(T)={\sigma }_{y0}\exp \left[-{\beta }_y\left(\frac{T-T_0}{T_m-T_0}\right)\right]$$

式中，${\sigma }_{y0}$为参考温度下的屈服强度，${\beta }_y$为材料常数。

2.1.3 温度对断裂韧性的影响

断裂韧性$K_{IC}$随温度变化呈现复杂规律：

• 在韧脆转变温度以上，$K_{IC}$随温度升高而略有增加
• 在高温区，由于蠕变损伤的影响，$K_{IC}$可能随温度升高而降低

2.2 蠕变变形的基本特征

2.2.1 蠕变曲线的三阶段

典型的单轴蠕变曲线可分为三个阶段：

第一阶段（减速蠕变）：蠕变速率随时间逐渐减小，应变硬化占主导地位。

第二阶段（稳态蠕变）：蠕变速率保持恒定，应变硬化与回复达到动态平衡。

第三阶段（加速蠕变）：蠕变速率急剧增加，内部损伤累积导致材料快速失效。

总蠕变应变可表示为：

$${\epsilon }_c(t)={\epsilon }_{primary}(t)+{\epsilon }_{secondary}(t)+{\epsilon }_{tertiary}(t)$$

2.2.2 蠕变速率与应力的关系

稳态蠕变速率与应力的关系常用幂律描述（Norton定律）：

$${\dot{\epsilon }}_{ss}=A{\sigma }^n\exp \left(-\frac{Q}{RT}\right)$$

式中，$A$为材料常数，$n$为应力指数（通常3-10），$Q$为蠕变激活能，$R$为气体常数，$T$为绝对温度。

在双对数坐标中，Norton定律表现为直线关系：

$$\log ({\dot{\epsilon }}_{ss})=\log (A)+n\log (\sigma )-\frac{Q}{2.303RT}$$

2.2.3 蠕变速率与温度的关系

温度对蠕变速率的影响遵循Arrhenius关系：

$${\dot{\epsilon }}_{ss}={\dot{\epsilon }}_0\exp \left(-\frac{Q}{RT}\right)$$

通过不同温度下的蠕变试验，可以测定材料的蠕变激活能$Q$。

2.3 高温合金材料体系

2.3.1 镍基高温合金

镍基高温合金是航空发动机和燃气轮机热端部件的主要材料，具有以下特点：

强化机制：

• 固溶强化：W、Mo、Re等元素固溶强化基体
• 沉淀强化：${\gamma }^{\prime }$相(Ni${}_3$Al,Ti)提供主要强化效果
• 晶界强化：B、C、Zr等元素强化晶界

典型牌号：

• 变形合金：Inconel 718、Waspaloy、Rene 41
• 铸造合金：Mar-M247、CMSX-4、Rene N5
• 单晶合金：CMSX-10、TMS-138、DD407

2.3.2 铁基和钴基高温合金

铁基高温合金：如A-286、Incoloy 800H等，成本较低，主要用于600°C以下工况。

钴基高温合金：如Haynes 188、L-605等，具有优异的抗热腐蚀性能，用于燃烧室等部件。

2.3.3 高温合金的蠕变性能对比

不同高温合金的蠕变性能差异显著：

合金牌号	使用温度上限(°C)	1000h/100MPa蠕变温度(°C)	主要应用
Inconel 718	650	650	涡轮盘、机匣
Waspaloy	870	750	涡轮叶片
Mar-M247	1050	980	铸造涡轮叶片
CMSX-4	1150	1050	单晶涡轮叶片

---

3. 蠕变本构模型

3.1 经典蠕变本构模型

3.1.1 Norton蠕变模型

Norton模型是最简单的稳态蠕变模型：

$${\dot{\epsilon }}_c=B{\sigma }^n$$

式中，$B$和$n$为温度相关的材料常数。

优点：形式简单，参数易于通过试验确定
缺点：不能描述蠕变的第一阶段和第三阶段

3.1.2 Bailey-Norton模型

Bailey-Norton模型引入时间硬化假设：

$${\dot{\epsilon }}_c=m{B}^{1/m}{\sigma }^{n/m}{\epsilon }_c^{(m-1)/m}$$

或积分形式：

$${\epsilon }_c=B{\sigma }^n{t}^m$$

式中，$m$为时间指数（通常0 < m < 1）。

3.1.3 Graham-Walles模型

Graham-Walles模型将蠕变应变分解为可恢复和不可恢复两部分：

$${\epsilon }_c={\epsilon }_{anelastic}+{\epsilon }_{permanent}$$

其中：

$${\epsilon }_{anelastic}=A_1{\sigma }^{n_1}[1-\exp (-r_{1}t)]$$

$${\epsilon }_{permanent}=A_2{\sigma }^{n_2}[1-\exp (-r_{2}t)]+A_3{\sigma }^{n_3}\exp (r_{3}t)$$

3.2 高级蠕变本构模型

3.2.1 θ投影法

θ投影法由Evans和Wilshire提出，将蠕变曲线表示为：

$${\epsilon }_c={\theta }_1[1-\exp (-{\theta }_{2}t)]+{\theta }_3[\exp ({\theta }_{4}t)-1]$$

式中，四个θ参数均为应力和温度的函数：

$$\log ({\theta }_i)=a_i+b_i\sigma +c_{i}T+d_i\sigma T$$

优点：

• 能够完整描述蠕变三阶段
• 参数具有明确的物理意义
• 外推精度高，适合长期寿命预测

应用：已广泛应用于电站锅炉、汽轮机部件的寿命评估。

3.2.2 蠕变损伤本构模型

Kachanov-Rabotnov模型：

引入连续损伤变量$\omega$描述材料劣化：

$${\dot{\epsilon }}_c=\frac{B{\sigma }^n}{(1-\omega {)}^k}$$

$$\dot{\omega }=\frac{A{\sigma }^{\chi }}{(1-\omega {)}^{\varphi }}$$

当$\omega =1$时，材料发生蠕变断裂。

Liu-Murakami模型：

改进的损伤演化方程：

$$\dot{\omega }=A{\left[\frac{\sigma }{1-\omega }\right]}^{\chi }(1-\omega {)}^{\psi }$$

该模型能更好地描述第三阶段的加速蠕变。

3.3 多轴蠕变本构模型

3.3.1 等效应力与等效蠕变应变

对于多轴应力状态，采用Von Mises等效应力：

$${\sigma }_e=\sqrt{\frac{3}{2}{s}_{ij}{s}_{ij}}$$

式中，$s_{ij}$为偏应力张量。

等效蠕变应变率：

$${\dot{\epsilon }}_e=\sqrt{\frac{2}{3}{\dot{\epsilon }}_{ij}^c{\dot{\epsilon }}_{ij}^c}$$

3.3.2 流动法则

蠕变应变率与应力的关系由流动法则确定：

$${\dot{\epsilon }}_{ij}^c=\frac{3}{2}\frac{{\dot{\epsilon }}_e}{{\sigma }_e}{s}_{ij}$$

对于Norton材料：

$${\dot{\epsilon }}_{ij}^c=\frac{3}{2}B{\sigma }_e^{n-1}{s}_{ij}$$

---

4. 蠕变-疲劳交互作用

4.1 蠕变-疲劳交互的物理机制

在高温循环载荷作用下，蠕变损伤和疲劳损伤相互促进，导致寿命显著降低。主要交互机制包括：

蠕变对疲劳的影响：

• 晶界滑移和孔洞形核促进疲劳裂纹萌生
• 蠕变变形改变应力分布，影响疲劳裂纹扩展驱动力
• 高温氧化在裂纹尖端形成脆性氧化膜，加速裂纹扩展

疲劳对蠕变的影响：

• 循环塑性变形促进位错运动和回复，加速蠕变变形
• 疲劳裂纹尖端的高应力集中加速局部蠕变损伤
• 循环载荷引起微观组织变化，影响蠕变抗力

4.2 蠕变-疲劳寿命预测模型

4.2.1 线性累积损伤法则

最简单的交互模型采用线性累积：

$$D_{total}=D_{fatigue}+D_{creep}=\frac{N}{N_f}+\frac{t}{t_r}=1$$

式中，$N$为实际循环次数，$N_f$为纯疲劳寿命，$t$为实际蠕变时间，$t_r$为纯蠕变断裂时间。

缺点：未考虑交互效应，通常过于保守或非保守。

4.2.2 频率修正模型

考虑载荷频率的影响：

$$N_f=N_0{\left(\frac{f}{f_0}\right)}^k\exp \left(\frac{Q}{RT}\right)$$

式中，$f$为载荷频率，$k$为频率敏感系数。

4.2.3 应变范围分区法(SRP)

根据应变范围中蠕变分量和疲劳分量的比例，将寿命消耗分为不同区域：

• 完全弹性区：纯疲劳损伤
• 塑性区：疲劳损伤为主
• 蠕变区：蠕变损伤为主
• 交互区：蠕变-疲劳联合损伤

4.2.4 损伤力学模型

采用统一损伤变量描述蠕变-疲劳联合损伤：

$$\dot{\omega }={\dot{\omega }}_{fatigue}+{\dot{\omega }}_{creep}+{\dot{\omega }}_{interaction}$$

其中交互损伤项：

$${\dot{\omega }}_{interaction}=\alpha \sqrt{{\dot{\omega }}_{fatigue}{\dot{\omega }}_{creep}}$$

式中，$\alpha$为交互系数，通过试验确定。

---

5. 高温结构强度分析方法

5.1 弹性-蠕变分析

对于稳态蠕变问题，采用弹性-蠕变分析方法：

基本假设：

• 总应变率为弹性应变率与蠕变应变率之和：${\dot{\epsilon }}_{ij}={\dot{\epsilon }}_{ij}^e+{\dot{\epsilon }}_{ij}^c$
• 弹性应变率由胡克定律确定
• 蠕变应变率由本构模型确定

求解步骤：

1. 施加初始载荷，计算弹性应力场
2. 根据应力计算蠕变应变率
3. 时间积分更新蠕变应变
4. 根据总应变协调条件更新应力场
5. 重复步骤2-4直至达到目标时间

5.2 参考应力法

参考应力法是高温结构强度分析的简化方法，基于以下原理：

参考应力定义：

$${\sigma }_{ref}=\frac{P}{P_L}{\sigma }_y$$

式中，$P$为实际载荷，$P_L$为极限载荷，${\sigma }_y$为屈服强度。

变形计算：

通过单轴蠕变试验数据，计算参考应力下的蠕变应变：

$${\epsilon }_c({\sigma }_{ref},t)\Rightarrow {\Delta }_c(t)$$

应用：

• 压力容器、管道的蠕变变形估算
• 焊接接头的蠕变强度评估
• 结构件的蠕变寿命预测

5.3 有限元蠕变分析

5.3.1 时间积分算法

显式欧拉法：

$${\epsilon }_{ij}^{c,n+1}={\epsilon }_{ij}^{c,n}+{\dot{\epsilon }}_{ij}^{c,n}\Delta t$$

隐式向后欧拉法：

$${\epsilon }_{ij}^{c,n+1}={\epsilon }_{ij}^{c,n}+{\dot{\epsilon }}_{ij}^{c,n+1}\Delta t$$

隐式方法具有更好的稳定性，适合长期蠕变分析。

5.3.2 自动时间步长控制

为保证计算精度和效率，采用自动时间步长控制：

$$\Delta t_{n+1}=\Delta t_n{\left(\frac{{\epsilon }_{tol}}{\Vert \Delta \epsilon {\Vert }_{max}}\right)}^{1/2}$$

式中，${\epsilon }_{tol}$为应变容差，$\Vert \Delta \epsilon {\Vert }_{max}$为最大应变增量。

---

6. 寿命预测与评估方法

6.1 基于蠕变数据的寿命预测

6.1.1 Larson-Miller参数法

Larson-Miller参数(LMP)是广泛使用的寿命外推方法：

$$P_{LM}=T(C+\log t_r)$$

式中，$T$为绝对温度(K)，$t_r$为断裂时间(h)，$C$为材料常数（通常取20）。

对于给定应力，$P_{LM}$为常数，因此：

$$T_1(C+\log t_{r1})=T_2(C+\log t_{r2})$$

通过高温短期试验数据，可以外推低温长期寿命。

6.1.2 Manson-Haferd参数法

Manson-Haferd参数考虑温度对激活能的影响：

$$P_{MH}=\frac{\log t_r-\log t_a}{T-T_a}$$

式中，$t_a$和$T_a$为材料常数，由试验确定。

6.1.3 Orr-Sherby-Dorn参数法

OSD参数基于恒激活能假设：

$$P_{OSD}=\log t_r-\frac{Q}{2.303RT}$$

适用于激活能不随温度和应力变化的材料。

6.2 剩余寿命评估

6.2.1 损伤累积模型

基于连续损伤力学，剩余寿命可表示为：

$$t_{rem}={\int }_{\omega }^1\frac{d\omega }{\dot{\omega }(\sigma ,T,\omega )}$$

6.2.2 硬度法

通过测量材料硬度的变化评估损伤程度：

$$D=1-\frac{H-H_{min}}{H_0-H_{min}}$$

式中，$H$为当前硬度，$H_0$为初始硬度，$H_{min}$为断裂时硬度。

6.2.3 微观组织评估

通过金相观察评估蠕变损伤：

• 晶界孔洞密度和尺寸
• 蠕变空洞的形核和长大
• 晶界碳化物的析出和粗化
• 强化相的溶解和粗化

---

7. Python仿真实现

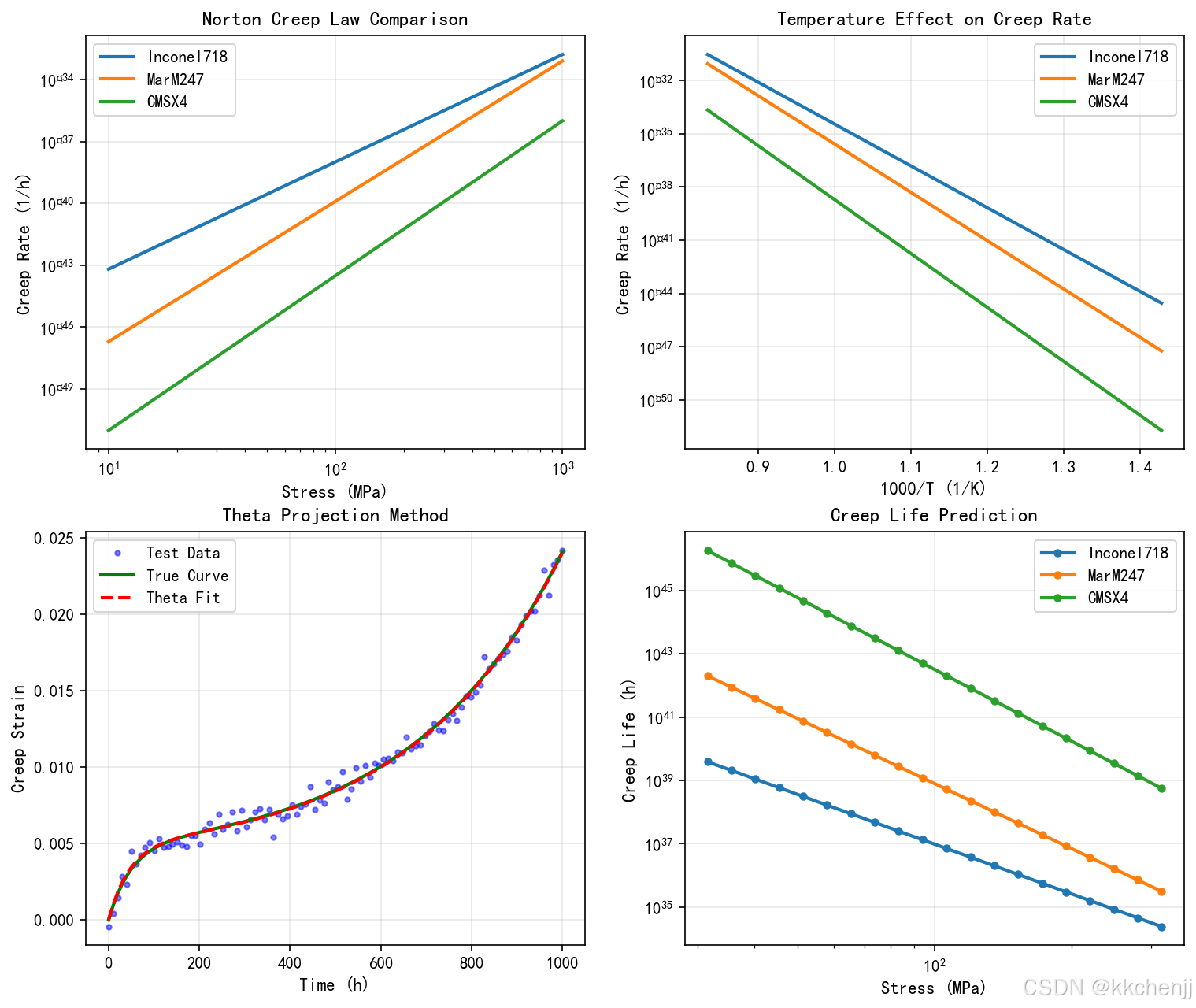

7.1 蠕变本构模型实现

"""
高温结构强度与蠕变寿命仿真程序
包含：
1. 蠕变本构模型分析
2. 蠕变-疲劳寿命预测
3. 高温结构强度评估
4. 寿命预测参数法
"""

import numpy as np
import matplotlib.pyplot as plt
from scipy.optimize import curve_fit, minimize
from scipy.interpolate import interp1d
import matplotlib
matplotlib.use('Agg')  # 使用非交互式后端
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
import warnings
warnings.filterwarnings('ignore')


class CreepModel:
    """蠕变本构模型分析器"""

    def __init__(self, material='Inconel718'):
        """
        初始化蠕变模型

        参数:
            material: 材料类型，可选 'Inconel718', 'MarM247', 'CMSX4'
        """
        self.material = material
        self.set_material_properties()

    def set_material_properties(self):
        """设置材料参数"""
        if self.material == 'Inconel718':
            # Inconel 718 参数 (650°C)
            self.A = 1.2e-23  # Norton常数 (MPa^-n / h)
            self.n = 5.2      # 应力指数
            self.Q = 450000   # 激活能 (J/mol)
            self.R = 8.314    # 气体常数
            self.E0 = 200000  # 室温弹性模量 (MPa)
            self.T_m = 1600   # 熔点 (K)

        elif self.material == 'MarM247':
            # Mar-M247 铸造合金参数 (900°C)
            self.A = 8.5e-25
            self.n = 6.8
            self.Q = 520000
            self.R = 8.314
            self.E0 = 210000
            self.T_m = 1650

        elif self.material == 'CMSX4':
            # CMSX-4 单晶合金参数 (950°C)
            self.A = 2.1e-26
            self.n = 7.5
            self.Q = 580000
            self.R = 8.314
            self.E0 = 125000  # 单晶<001>方向
            self.T_m = 1700

    def norton_creep_rate(self, sigma, T):
        """
        Norton蠕变速率计算

        参数:
            sigma: 应力 (MPa)
            T: 温度 (K)

        返回:
            creep_rate: 稳态蠕变速率 (1/h)
        """
        return self.A * sigma**self.n * np.exp(-self.Q / (self.R * T))

    def theta_projection(self, t, theta1, theta2, theta3, theta4):
        """
        θ投影法蠕变曲线

        参数:
            t: 时间 (h)
            theta1-theta4: θ投影参数

        返回:
            strain: 蠕变应变
        """
        return theta1 * (1 - np.exp(-theta2 * t)) + theta3 * (np.exp(theta4 * t) - 1)

    def fit_theta_parameters(self, t_data, strain_data):
        """
        拟合θ投影参数

        参数:
            t_data: 时间数据
            strain_data: 应变数据

        返回:
            theta: 拟合参数 [theta1, theta2, theta3, theta4]
        """
        # 初始猜测
        p0 = [0.01, 0.1, 0.001, 0.01]

        # 参数边界
        bounds = ([0, 0, 0, 0], [1, 10, 1, 1])

        try:
            theta, _ = curve_fit(self.theta_projection, t_data, strain_data,
                                p0=p0, bounds=bounds, maxfev=10000)
            return theta
        except:
            return p0

    def creep_life_prediction(self, sigma, T, criterion='strain'):
        """
        蠕变寿命预测

        参数:
            sigma: 应力 (MPa)
            T: 温度 (K)
            criterion: 失效准则 'strain'或'rupture'

        返回:
            life: 预测寿命 (h)
        """
        if criterion == 'strain':
            # 基于应变准则（假设允许应变为2%）
            epsilon_max = 0.02
            creep_rate = self.norton_creep_rate(sigma, T)
            life = epsilon_max / creep_rate if creep_rate > 0 else 1e10
        else:
            # 基于断裂准则（简化模型）
            # 假设断裂时间与稳态蠕变速率成反比
            creep_rate = self.norton_creep_rate(sigma, T)
            life = 0.1 / creep_rate if creep_rate > 0 else 1e10

        return life


class CreepFatigueInteraction:
    """蠕变-疲劳交互分析器"""

    def __init__(self, material_props):
        """
        初始化蠕变-疲劳交互模型

        参数:
            material_props: 材料性能字典
        """
        self.props = material_props

    def linear_damage_rule(self, N, N_f, t_creep, t_r):
        """
        线性累积损伤法则

        参数:
            N: 实际循环次数
            N_f: 纯疲劳寿命
            t_creep: 实际蠕变时间 (h)
            t_r: 纯蠕变断裂时间 (h)

        返回:
            D_total: 总损伤
            life_consumed: 寿命消耗比例
        """
        D_fatigue = N / N_f
        D_creep = t_creep / t_r
        D_total = D_fatigue + D_creep
        life_consumed = D_total

        return D_total, life_consumed

    def frequency_modified_model(self, delta_epsilon, f, T, C1=0.5, C2=0.01):
        """
        频率修正模型

        参数:
            delta_epsilon: 应变范围
            f: 载荷频率 (Hz)
            T: 温度 (K)
            C1, C2: 材料常数

        返回:
            N_f: 预测寿命 (cycles)
        """
        # Coffin-Manson关系
        epsilon_f = self.props.get('epsilon_f', 0.3)
        c = self.props.get('c', -0.6)

        # 频率修正
        N_f_base = (epsilon_f / delta_epsilon) ** (1/c)
        N_f = N_f_base * (f / 1.0) ** C1 * np.exp(-C2 * (T - 300) / 300)

        return N_f

    def strain_range_partitioning(self, delta_epsilon_total, delta_epsilon_creep,
                                   delta_epsilon_plastic, T):
        """
        应变范围分区法

        参数:
            delta_epsilon_total: 总应变范围
            delta_epsilon_creep: 蠕变应变范围
            delta_epsilon_plastic: 塑性应变范围
            T: 温度 (K)

        返回:
            N_f: 预测寿命
            damage_partition: 各区域损伤分配
        """
        # 弹性应变范围
        delta_epsilon_elastic = delta_epsilon_total - delta_epsilon_creep - delta_epsilon_plastic

        # 各区域寿命（简化模型）
        E = self.props.get('E', 200000)
        sigma_f = self.props.get('sigma_f', 1000)
        b = self.props.get('b', -0.08)
        epsilon_f = self.props.get('epsilon_f', 0.3)
        c = self.props.get('c', -0.6)

        # 弹性区寿命（Basquin方程）
        N_f_elastic = (sigma_f / (E * delta_epsilon_elastic)) ** (1/b)

        # 塑性区寿命（Coffin-Manson）
        N_f_plastic = (epsilon_f / delta_epsilon_plastic) ** (1/c) if delta_epsilon_plastic > 0 else 1e10

        # 蠕变区寿命
        sigma_equiv = E * delta_epsilon_creep
        A_creep = self.props.get('A_creep', 1e-20)
        n_creep = self.props.get('n_creep', 5)
        t_r = 1.0 / (A_creep * sigma_equiv**n_creep) if sigma_equiv > 0 else 1e10
        N_f_creep = t_r * 3600  # 假设1循环/小时

        # 总寿命（Miner法则）
        if N_f_elastic > 0 and N_f_plastic > 0 and N_f_creep > 0:
            D_total = 1/N_f_elastic + 1/N_f_plastic + 1/N_f_creep
            N_f = 1 / D_total
        else:
            N_f = min([x for x in [N_f_elastic, N_f_plastic, N_f_creep] if x > 0])

        damage_partition = {
            'elastic': 1/N_f_elastic if N_f_elastic > 0 else 0,
            'plastic': 1/N_f_plastic if N_f_plastic > 0 else 0,
            'creep': 1/N_f_creep if N_f_creep > 0 else 0
        }

        return N_f, damage_partition


class LifePredictionMethods:
    """寿命预测参数法"""

    def __init__(self):
        """初始化寿命预测方法"""
        pass

    def larson_miller_parameter(self, T, t_r, C=20):
        """
        Larson-Miller参数计算

        参数:
            T: 温度 (K)
            t_r: 断裂时间 (h)
            C: 材料常数（通常20）

        返回:
            LMP: Larson-Miller参数
        """
        return T * (C + np.log10(t_r))

    def predict_life_lmp(self, LMP, T, C=20):
        """
        使用LMP预测寿命

        参数:
            LMP: Larson-Miller参数
            T: 目标温度 (K)
            C: 材料常数

        返回:
            t_r: 预测断裂时间 (h)
        """
        return 10 ** (LMP / T - C)

    def manson_haferd_parameter(self, T, t_r, T_a=300, log_t_a=10):
        """
        Manson-Haferd参数计算

        参数:
            T: 温度 (K)
            t_r: 断裂时间 (h)
            T_a, log_t_a: 材料常数

        返回:
            MHP: Manson-Haferd参数
        """
        return (np.log10(t_r) - log_t_a) / (T - T_a)

    def master_curve_fitting(self, stress_data, lmp_data):
        """
        主曲线拟合

        参数:
            stress_data: 应力数据 (MPa)
            lmp_data: 对应的LMP数据

        返回:
            fit_func: 拟合函数
            params: 拟合参数
        """
        # 假设关系：log(sigma) = a + b*LMP + c*LMP^2
        def master_curve(lmp, a, b, c):
            return a + b * lmp + c * lmp**2

        log_stress = np.log10(stress_data)
        params, _ = curve_fit(master_curve, lmp_data, log_stress)

        def fit_func(lmp):
            return 10 ** master_curve(lmp, *params)

        return fit_func, params


class HighTemperatureStructure:
    """高温结构强度分析器"""

    def __init__(self, geometry, material):
        """
        初始化高温结构

        参数:
            geometry: 几何参数字典
            material: 材料类型
        """
        self.geometry = geometry
        self.creep_model = CreepModel(material)

    def turbine_blade_stress(self, omega, T_gas, cooling_efficiency=0.5):
        """
        涡轮叶片应力分析（简化模型）

        参数:
            omega: 转速 (rad/s)
            T_gas: 燃气温度 (K)
            cooling_efficiency: 冷却效率

        返回:
            stress: 最大应力 (MPa)
            T_metal: 金属温度 (K)
        """
        # 叶片几何参数
        r_mean = self.geometry.get('r_mean', 0.3)  # 平均半径 (m)
        blade_height = self.geometry.get('blade_height', 0.1)  # 叶高 (m)
        section_area = self.geometry.get('section_area', 1e-4)  # 截面积 (m^2)

        # 离心力计算
        rho = 8200  # 材料密度 (kg/m^3)
        volume = section_area * blade_height
        mass = rho * volume
        F_centrifugal = mass * omega**2 * r_mean

        # 离心应力
        stress_centrifugal = F_centrifugal / section_area / 1e6  # 转换为MPa

        # 气动力（简化）
        stress_gas = 50  # MPa

        # 总应力
        stress_total = stress_centrifugal + stress_gas

        # 金属温度（考虑冷却）
        T_metal = T_gas * (1 - cooling_efficiency) + 400

        return stress_total, T_metal

    def pipe_creep_life(self, P_internal, T_wall, D_outer, thickness):
        """
        高温管道蠕变寿命评估

        参数:
            P_internal: 内压 (MPa)
            T_wall: 管壁温度 (K)
            D_outer: 外径 (mm)
            thickness: 壁厚 (mm)

        返回:
            life: 预测寿命 (h)
            hoop_stress: 环向应力 (MPa)
        """
        # 管道几何
        r_outer = D_outer / 2
        r_inner = r_outer - thickness

        # 环向应力（薄壁近似）
        hoop_stress = P_internal * r_inner / thickness

        # 轴向应力
        axial_stress = P_internal * r_inner / (2 * thickness)

        # 等效应力（Von Mises）
        sigma_equiv = np.sqrt(hoop_stress**2 + axial_stress**2 - hoop_stress*axial_stress)

        # 蠕变寿命预测
        life = self.creep_model.creep_life_prediction(sigma_equiv, T_wall)

        return life, hoop_stress


# ==================== 案例1: 蠕变本构模型分析 ====================

def case1_creep_constitutive_models():
    """案例1: 蠕变本构模型对比分析"""
    print("="*60)
    print("案例1: 蠕变本构模型分析")
    print("="*60)

    # 创建材料模型
    materials = ['Inconel718', 'MarM247', 'CMSX4']
    T_test = 923  # 650°C in K

    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

    # 1. Norton蠕变速率-应力关系
    ax1 = axes[0, 0]
    stress_range = np.logspace(1, 3, 50)  # 10-1000 MPa

    for material in materials:
        model = CreepModel(material)
        creep_rates = [model.norton_creep_rate(s, T_test) for s in stress_range]
        ax1.loglog(stress_range, creep_rates, linewidth=2, label=material)

    ax1.set_xlabel('Stress (MPa)', fontsize=11)
    ax1.set_ylabel('Creep Rate (1/h)', fontsize=11)
    ax1.set_title('Norton Creep Law Comparison', fontsize=12, fontweight='bold')
    ax1.legend()
    ax1.grid(True, alpha=0.3)

    # 2. 温度对蠕变速率的影响
    ax2 = axes[0, 1]
    T_range = np.linspace(700, 1200, 50)  # 427-927°C
    sigma_fixed = 200  # MPa

    for material in materials:
        model = CreepModel(material)
        creep_rates = [model.norton_creep_rate(sigma_fixed, T) for T in T_range]
        ax2.semilogy(1000/T_range, creep_rates, linewidth=2, label=material)

    ax2.set_xlabel('1000/T (1/K)', fontsize=11)
    ax2.set_ylabel('Creep Rate (1/h)', fontsize=11)
    ax2.set_title('Temperature Effect on Creep Rate', fontsize=12, fontweight='bold')
    ax2.legend()
    ax2.grid(True, alpha=0.3)

    # 3. θ投影法拟合示例
    ax3 = axes[1, 0]

    # 模拟试验数据
    t_data = np.linspace(0, 1000, 100)
    # 模拟真实的蠕变曲线（减速+稳态+加速）
    true_theta = [0.005, 0.02, 0.001, 0.003]
    strain_true = true_theta[0] * (1 - np.exp(-true_theta[1] * t_data)) + \
                  true_theta[2] * (np.exp(true_theta[3] * t_data) - 1)
    # 添加噪声
    noise = np.random.normal(0, 0.0005, len(t_data))
    strain_noisy = strain_true + noise

    # 拟合
    model = CreepModel('Inconel718')
    theta_fit = model.fit_theta_parameters(t_data, strain_noisy)
    strain_fit = model.theta_projection(t_data, *theta_fit)

    ax3.plot(t_data, strain_noisy, 'b.', alpha=0.5, label='Test Data')
    ax3.plot(t_data, strain_true, 'g-', linewidth=2, label='True Curve')
    ax3.plot(t_data, strain_fit, 'r--', linewidth=2, label=f'Theta Fit')
    ax3.set_xlabel('Time (h)', fontsize=11)
    ax3.set_ylabel('Creep Strain', fontsize=11)
    ax3.set_title('Theta Projection Method', fontsize=12, fontweight='bold')
    ax3.legend()
    ax3.grid(True, alpha=0.3)

    # 4. 蠕变寿命预测
    ax4 = axes[1, 1]

    stress_life = np.logspace(1.5, 2.5, 20)  # 30-300 MPa

    for material in materials:
        model = CreepModel(material)
        lives = [model.creep_life_prediction(s, T_test, 'rupture') for s in stress_life]
        ax4.loglog(stress_life, lives, linewidth=2, marker='o', markersize=4, label=material)

    ax4.set_xlabel('Stress (MPa)', fontsize=11)
    ax4.set_ylabel('Creep Life (h)', fontsize=11)
    ax4.set_title('Creep Life Prediction', fontsize=12, fontweight='bold')
    ax4.legend()
    ax4.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('d:\\文档\\强度仿真\\主题087\\蠕变本构模型分析.png', dpi=150, bbox_inches='tight')
    plt.close()

    print("✓ 蠕变本构模型分析图已保存")
    print(f"  - Inconel 718在650°C, 200MPa下的蠕变速率: {model.norton_creep_rate(200, T_test):.2e} 1/h")
    print(f"  - θ投影拟合参数: θ1={theta_fit[0]:.4f}, θ2={theta_fit[1]:.4f}, θ3={theta_fit[2]:.4f}, θ4={theta_fit[3]:.4f}")


# ==================== 案例2: 蠕变-疲劳交互分析 ====================

def case2_creep_fatigue_interaction():
    """案例2: 蠕变-疲劳交互作用分析"""
    print("\n" + "="*60)
    print("案例2: 蠕变-疲劳交互作用分析")
    print("="*60)

    # 材料性能
    props = {
        'E': 200000,      # MPa
        'sigma_f': 1200,  # MPa
        'b': -0.08,
        'epsilon_f': 0.35,
        'c': -0.6,
        'A_creep': 1e-22,
        'n_creep': 5.5
    }

    cf_model = CreepFatigueInteraction(props)

    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

    # 1. 线性累积损伤法则
    ax1 = axes[0, 0]

    # 不同蠕变-疲劳比例下的寿命
    ratios = np.linspace(0, 1, 11)
    N_f_pure = 10000  # 纯疲劳寿命
    t_r_pure = 1000   # 纯蠕变寿命 (h)

    lives_linear = []
    for r in ratios:
        D_fatigue = r
        D_creep = 1 - r
        D_total = D_fatigue + D_creep
        life_factor = 1 / D_total if D_total > 0 else 1
        lives_linear.append(life_factor)

    ax1.plot(ratios * 100, lives_linear, 'b-o', linewidth=2, markersize=6)
    ax1.axhline(y=1, color='r', linestyle='--', label='Pure Loading')
    ax1.set_xlabel('Fatigue Damage Ratio (%)', fontsize=11)
    ax1.set_ylabel('Life Reduction Factor', fontsize=11)
    ax1.set_title('Linear Damage Accumulation', fontsize=12, fontweight='bold')
    ax1.legend()
    ax1.grid(True, alpha=0.3)

    # 2. 频率修正模型
    ax2 = axes[0, 1]

    delta_epsilon = 0.008
    frequencies = np.logspace(-3, 1, 20)  # 0.001 - 10 Hz
    T_test = 873  # 600°C

    lives_freq = [cf_model.frequency_modified_model(delta_epsilon, f, T_test)
                  for f in frequencies]

    ax2.loglog(frequencies, lives_freq, 'g-s', linewidth=2, markersize=5)
    ax2.set_xlabel('Frequency (Hz)', fontsize=11)
    ax2.set_ylabel('Fatigue Life (cycles)', fontsize=11)
    ax2.set_title('Frequency Effect on Fatigue Life', fontsize=12, fontweight='bold')
    ax2.grid(True, alpha=0.3)

    # 3. 应变范围分区
    ax3 = axes[1, 0]

    delta_epsilon_total = 0.01
    delta_epsilon_creep_range = np.linspace(0, 0.005, 20)
    delta_epsilon_plastic = 0.002

    lives_srp = []
    for dec in delta_epsilon_creep_range:
        dep = min(delta_epsilon_plastic, delta_epsilon_total - dec - 0.001)
        if dep > 0:
            N_f, _ = cf_model.strain_range_partitioning(
                delta_epsilon_total, dec, dep, T_test)
            lives_srp.append(N_f)
        else:
            lives_srp.append(np.nan)

    ax3.semilogy(delta_epsilon_creep_range / delta_epsilon_total * 100, lives_srp,
                 'm-d', linewidth=2, markersize=5)
    ax3.set_xlabel('Creep Strain Component (%)', fontsize=11)
    ax3.set_ylabel('Predicted Life (cycles)', fontsize=11)
    ax3.set_title('Strain Range Partitioning', fontsize=12, fontweight='bold')
    ax3.grid(True, alpha=0.3)

    # 4. 蠕变-疲劳交互图
    ax4 = axes[1, 1]

    # 交互损伤曲线
    N_Nf_range = np.linspace(0, 1, 50)

    # 线性累积
    t_tr_linear = 1 - N_Nf_range

    # 考虑交互（非线性）
    interaction_factor = 0.5
    t_tr_interaction = (1 - N_Nf_range**2) * (1 - interaction_factor) + \
                       (1 - N_Nf_range) * interaction_factor

    ax4.plot(N_Nf_range, t_tr_linear, 'b-', linewidth=2, label='Linear')
    ax4.plot(N_Nf_range, t_tr_interaction, 'r--', linewidth=2, label='With Interaction')
    ax4.fill_between(N_Nf_range, t_tr_linear, t_tr_interaction, alpha=0.2, color='red')
    ax4.set_xlabel('N/Nf (Fatigue Damage)', fontsize=11)
    ax4.set_ylabel('t/tr (Creep Damage)', fontsize=11)
    ax4.set_title('Creep-Fatigue Interaction Diagram', fontsize=12, fontweight='bold')
    ax4.legend()
    ax4.grid(True, alpha=0.3)
    ax4.set_xlim(0, 1)
    ax4.set_ylim(0, 1)

    plt.tight_layout()
    plt.savefig('d:\\文档\\强度仿真\\主题087\\蠕变疲劳交互分析.png', dpi=150, bbox_inches='tight')
    plt.close()

    print("✓ 蠕变-疲劳交互分析图已保存")
    print(f"  - 纯疲劳寿命: {N_f_pure} cycles")
    print(f"  - 纯蠕变寿命: {t_r_pure} h")
    print(f"  - 1Hz下的疲劳寿命: {cf_model.frequency_modified_model(0.008, 1.0, T_test):.0f} cycles")


# ==================== 案例3: 高温结构强度评估 ====================

def case3_high_temperature_structures():
    """案例3: 高温结构强度评估"""
    print("\n" + "="*60)
    print("案例3: 高温结构强度评估")
    print("="*60)

    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

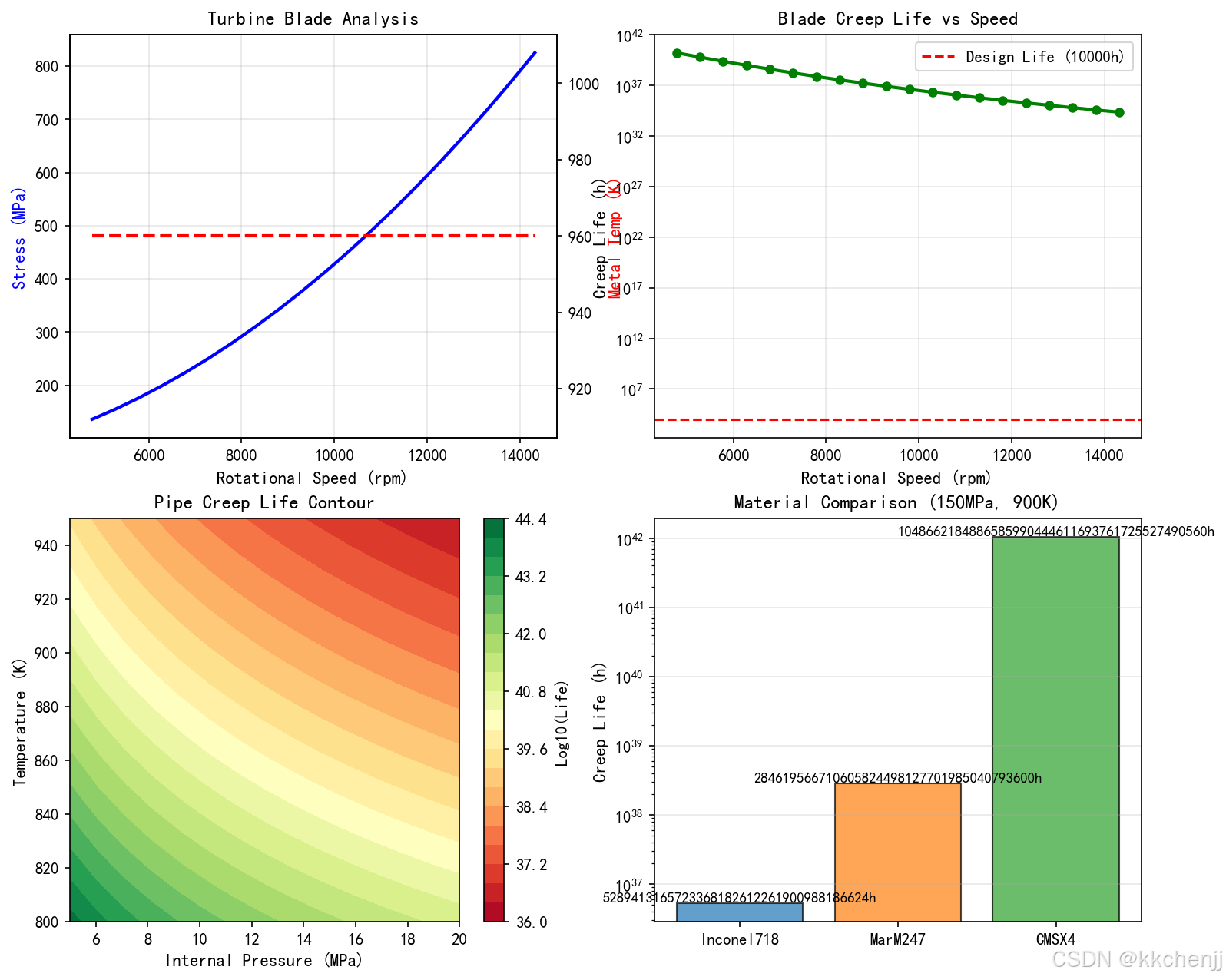

    # 1. 涡轮叶片应力分析
    ax1 = axes[0, 0]

    blade_geometry = {
        'r_mean': 0.35,
        'blade_height': 0.12,
        'section_area': 1.2e-4
    }

    blade = HighTemperatureStructure(blade_geometry, 'CMSX4')

    omega_range = np.linspace(500, 1500, 20)  # rad/s
    T_gas_range = np.linspace(1200, 1600, 20)  # K

    # 转速对应力的影响
    stresses_omega = []
    T_metals_omega = []
    for omega in omega_range:
        stress, T_metal = blade.turbine_blade_stress(omega, 1400, 0.6)
        stresses_omega.append(stress)
        T_metals_omega.append(T_metal)

    ax1.plot(omega_range / (2*np.pi) * 60, stresses_omega, 'b-', linewidth=2, label='Stress')
    ax1_twin = ax1.twinx()
    ax1_twin.plot(omega_range / (2*np.pi) * 60, T_metals_omega, 'r--', linewidth=2, label='Temperature')

    ax1.set_xlabel('Rotational Speed (rpm)', fontsize=11)
    ax1.set_ylabel('Stress (MPa)', fontsize=11, color='b')
    ax1_twin.set_ylabel('Metal Temp (K)', fontsize=11, color='r')
    ax1.set_title('Turbine Blade Analysis', fontsize=12, fontweight='bold')
    ax1.grid(True, alpha=0.3)

    # 2. 涡轮叶片蠕变寿命
    ax2 = axes[0, 1]

    lives_blade = []
    for i, omega in enumerate(omega_range):
        stress = stresses_omega[i]
        T_metal = T_metals_omega[i]
        life = blade.creep_model.creep_life_prediction(stress, T_metal, 'rupture')
        lives_blade.append(life)

    ax2.semilogy(omega_range / (2*np.pi) * 60, lives_blade, 'g-o', linewidth=2, markersize=5)
    ax2.axhline(y=10000, color='r', linestyle='--', label='Design Life (10000h)')
    ax2.set_xlabel('Rotational Speed (rpm)', fontsize=11)
    ax2.set_ylabel('Creep Life (h)', fontsize=11)
    ax2.set_title('Blade Creep Life vs Speed', fontsize=12, fontweight='bold')
    ax2.legend()
    ax2.grid(True, alpha=0.3)

    # 3. 高温管道寿命评估
    ax3 = axes[1, 0]

    pipe_geometry = {}
    pipe = HighTemperatureStructure(pipe_geometry, 'Inconel718')

    P_range = np.linspace(5, 20, 15)  # MPa
    T_range = np.linspace(800, 950, 15)  # K

    life_map = np.zeros((len(T_range), len(P_range)))

    for i, T in enumerate(T_range):
        for j, P in enumerate(P_range):
            life, _ = pipe.pipe_creep_life(P, T, 300, 30)
            life_map[i, j] = np.log10(life) if life > 0 else 0

    P_grid, T_grid = np.meshgrid(P_range, T_range)
    contour = ax3.contourf(P_grid, T_grid, life_map, levels=20, cmap='RdYlGn')
    plt.colorbar(contour, ax=ax3, label='Log10(Life)')
    ax3.set_xlabel('Internal Pressure (MPa)', fontsize=11)
    ax3.set_ylabel('Temperature (K)', fontsize=11)
    ax3.set_title('Pipe Creep Life Contour', fontsize=12, fontweight='bold')

    # 4. 不同材料的寿命对比
    ax4 = axes[1, 1]

    T_test = 900  # K
    stress_test = 150  # MPa

    materials = ['Inconel718', 'MarM247', 'CMSX4']
    lives_comparison = []

    for mat in materials:
        model = CreepModel(mat)
        life = model.creep_life_prediction(stress_test, T_test, 'rupture')
        lives_comparison.append(life)

    colors = ['#1f77b4', '#ff7f0e', '#2ca02c']
    bars = ax4.bar(materials, lives_comparison, color=colors, alpha=0.7, edgecolor='black')
    ax4.set_ylabel('Creep Life (h)', fontsize=11)
    ax4.set_title(f'Material Comparison ({stress_test}MPa, {T_test}K)',
                  fontsize=12, fontweight='bold')
    ax4.set_yscale('log')
    ax4.grid(True, alpha=0.3, axis='y')

    # 添加数值标签
    for bar, life in zip(bars, lives_comparison):
        height = bar.get_height()
        ax4.text(bar.get_x() + bar.get_width()/2., height,
                f'{life:.0f}h',
                ha='center', va='bottom', fontsize=9)

    plt.tight_layout()
    plt.savefig('d:\\文档\\强度仿真\\主题087\\高温结构强度评估.png', dpi=150, bbox_inches='tight')
    plt.close()

    print("✓ 高温结构强度评估图已保存")
    print(f"  - 涡轮叶片在10000rpm时的应力: {stresses_omega[10]:.1f} MPa")
    print(f"  - 涡轮叶片在10000rpm时的蠕变寿命: {lives_blade[10]:.0f} h")
    print(f"  - Inconel 718管道在15MPa/900K下的寿命: {life_map[6, 10]:.1f} log10(h)")


# ==================== 案例4: 寿命预测参数法 ====================

def case4_life_prediction_methods():
    """案例4: 寿命预测参数法应用"""
    print("\n" + "="*60)
    print("案例4: 寿命预测参数法应用")
    print("="*60)

    lp_methods = LifePredictionMethods()

    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

    # 1. Larson-Miller参数曲线
    ax1 = axes[0, 0]

    # 模拟试验数据
    T_data = np.array([873, 923, 973, 1023, 1073])  # 600-800°C
    t_r_data = np.array([5000, 1500, 400, 100, 30])  # h
    sigma_data = np.array([300, 350, 400, 450, 500])  # MPa

    # 计算LMP
    C = 20
    LMP_data = [lp_methods.larson_miller_parameter(T, t_r, C) for T, t_r in zip(T_data, t_r_data)]

    # 拟合主曲线
    fit_func, params = lp_methods.master_curve_fitting(sigma_data, LMP_data)

    LMP_range = np.linspace(min(LMP_data), max(LMP_data), 100)
    sigma_fit = fit_func(LMP_range)

    ax1.semilogy(LMP_data, sigma_data, 'bo', markersize=8, label='Test Data')
    ax1.semilogy(LMP_range, sigma_fit, 'r-', linewidth=2, label='Master Curve')
    ax1.set_xlabel('Larson-Miller Parameter', fontsize=11)
    ax1.set_ylabel('Stress (MPa)', fontsize=11)
    ax1.set_title('Larson-Miller Master Curve', fontsize=12, fontweight='bold')
    ax1.legend()
    ax1.grid(True, alpha=0.3)

    # 2. 寿命外推
    ax2 = axes[0, 1]

    # 使用LMP预测不同温度下的寿命
    T_target = 823  # 550°C
    sigma_range = np.linspace(200, 500, 20)

    # 从主曲线获取LMP
    LMP_at_stress = []
    for s in sigma_range:
        # 反解LMP
        lmp_guess = 20000
        def residual(lmp):
            return (fit_func(lmp) - s)**2
        result = minimize(residual, lmp_guess, method='Nelder-Mead')
        LMP_at_stress.append(result.x[0])

    # 预测寿命
    lives_predicted = [lp_methods.predict_life_lmp(lmp, T_target, C) for lmp in LMP_at_stress]

    ax2.loglog(sigma_range, lives_predicted, 'g-s', linewidth=2, markersize=5, label='Predicted')
    ax2.set_xlabel('Stress (MPa)', fontsize=11)
    ax2.set_ylabel('Predicted Life (h)', fontsize=11)
    ax2.set_title(f'Life Prediction at {T_target}K', fontsize=12, fontweight='bold')
    ax2.legend()
    ax2.grid(True, alpha=0.3)

    # 3. 不同参数法的对比
    ax3 = axes[1, 0]

    # Manson-Haferd参数
    T_a = 300
    log_t_a = 10
    MHP_data = [lp_methods.manson_haferd_parameter(T, t_r, T_a, log_t_a)
                for T, t_r in zip(T_data, t_r_data)]

    # 绘制不同参数法的对比
    ax3_twin = ax3.twinx()

    line1 = ax3.plot(sigma_data, LMP_data, 'b-o', linewidth=2, markersize=6, label='LMP')
    line2 = ax3_twin.plot(sigma_data, MHP_data, 'r-s', linewidth=2, markersize=6, label='MHP')

    ax3.set_xlabel('Stress (MPa)', fontsize=11)
    ax3.set_ylabel('Larson-Miller Parameter', fontsize=11, color='b')
    ax3_twin.set_ylabel('Manson-Haferd Parameter', fontsize=11, color='r')
    ax3.set_title('Life Prediction Parameters Comparison', fontsize=12, fontweight='bold')
    ax3.grid(True, alpha=0.3)

    lines = line1 + line2
    labels = [l.get_label() for l in lines]
    ax3.legend(lines, labels, loc='upper right')

    # 4. 剩余寿命评估
    ax4 = axes[1, 1]

    # 模拟服役过程中的损伤累积
    service_time = np.linspace(0, 10000, 100)  # h

    # 不同应力水平下的损伤累积
    stress_levels = [200, 250, 300]  # MPa
    T_service = 900  # K

    model = CreepModel('Inconel718')

    for stress in stress_levels:
        life_total = model.creep_life_prediction(stress, T_service, 'rupture')
        damage = service_time / life_total
        remaining_life = (1 - damage) * life_total

        ax4.plot(service_time, remaining_life, linewidth=2, label=f'{stress} MPa')

    ax4.axhline(y=0, color='k', linestyle='-', linewidth=0.5)
    ax4.set_xlabel('Service Time (h)', fontsize=11)
    ax4.set_ylabel('Remaining Life (h)', fontsize=11)
    ax4.set_title('Remaining Life Assessment', fontsize=12, fontweight='bold')
    ax4.legend()
    ax4.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('d:\\文档\\强度仿真\\主题087\\寿命预测参数法.png', dpi=150, bbox_inches='tight')
    plt.close()

    print("✓ 寿命预测参数法图已保存")
    print(f"  - Larson-Miller参数范围: {min(LMP_data):.0f} - {max(LMP_data):.0f}")
    print(f"  - 在{T_target}K, 300MPa下的预测寿命: {lp_methods.predict_life_lmp(np.mean(LMP_data), T_target, C):.0f} h")
    print(f"  - 服役5000h后(250MPa)的剩余寿命: {model.creep_life_prediction(250, T_service, 'rupture') - 5000:.0f} h")


# ==================== 案例5: 综合案例分析 ====================

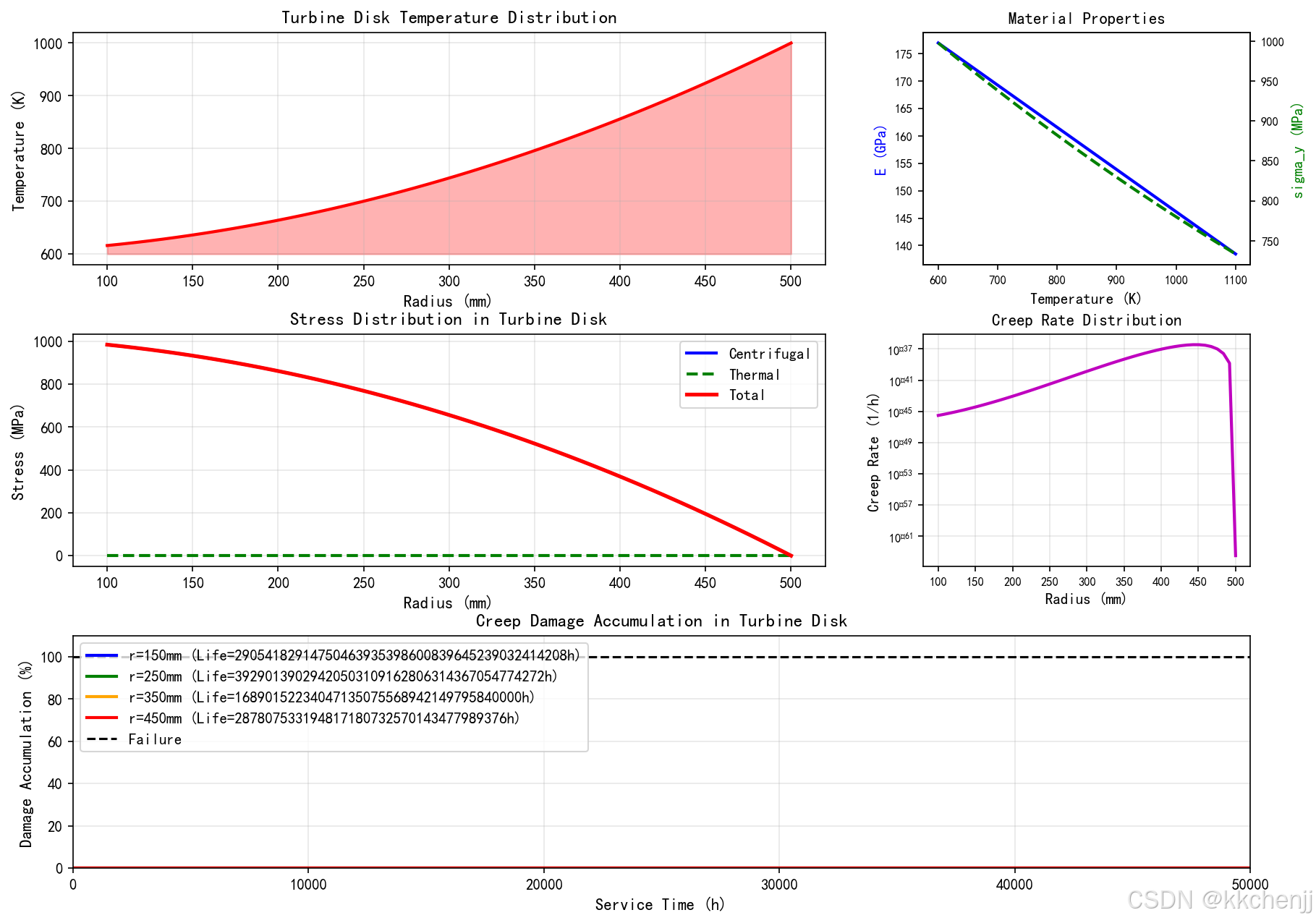

def case5_comprehensive_analysis():
    """案例5: 高温结构综合案例分析"""
    print("\n" + "="*60)
    print("案例5: 高温结构综合案例分析")
    print("="*60)

    fig = plt.figure(figsize=(14, 10))

    # 创建子图布局
    gs = fig.add_gridspec(3, 3, hspace=0.3, wspace=0.3)

    ax1 = fig.add_subplot(gs[0, :2])
    ax2 = fig.add_subplot(gs[0, 2])
    ax3 = fig.add_subplot(gs[1, :2])
    ax4 = fig.add_subplot(gs[1, 2])
    ax5 = fig.add_subplot(gs[2, :])

    # 案例: 燃气轮机涡轮盘寿命评估

    # 1. 温度场分布（简化模型）
    r = np.linspace(0.1, 0.5, 50)  # 半径 (m)
    T_disk = 600 + 400 * (r / 0.5)**2  # 温度分布 (K)

    ax1.plot(r * 1000, T_disk, 'r-', linewidth=2)
    ax1.fill_between(r * 1000, 600, T_disk, alpha=0.3, color='red')
    ax1.set_xlabel('Radius (mm)', fontsize=11)
    ax1.set_ylabel('Temperature (K)', fontsize=11)
    ax1.set_title('Turbine Disk Temperature Distribution', fontsize=12, fontweight='bold')
    ax1.grid(True, alpha=0.3)

    # 2. 材料性能随温度变化
    T_props = np.linspace(600, 1100, 50)
    model = CreepModel('Inconel718')
    E_T = model.E0 * (1 - 0.5 * (T_props - 300) / (model.T_m - 300))
    sigma_y_T = 1200 * np.exp(-0.8 * (T_props - 300) / (model.T_m - 300))

    ax2.plot(T_props, E_T / 1000, 'b-', linewidth=2, label='E')
    ax2_twin = ax2.twinx()
    ax2_twin.plot(T_props, sigma_y_T, 'g--', linewidth=2, label='σy')
    ax2.set_xlabel('Temperature (K)', fontsize=10)
    ax2.set_ylabel('E (GPa)', fontsize=10, color='b')
    ax2_twin.set_ylabel('σy (MPa)', fontsize=10, color='g')
    ax2.set_title('Material Properties', fontsize=11, fontweight='bold')
    ax2.tick_params(axis='both', labelsize=8)
    ax2_twin.tick_params(axis='y', labelsize=8)

    # 3. 应力分布（离心+热应力）
    omega = 1000  # rad/s
    rho = 8200

    # 离心应力（简化）
    sigma_centrifugal = rho * omega**2 * (0.5**2 - r**2) / 2 / 1e6  # MPa

    # 热应力（简化）
    alpha = 1.5e-5
    E_avg = 150000
    T_avg = np.mean(T_disk)
    sigma_thermal = E_avg * alpha * (T_disk - T_avg) / 1e6  # MPa

    sigma_total = sigma_centrifugal + sigma_thermal

    ax3.plot(r * 1000, sigma_centrifugal, 'b-', linewidth=2, label='Centrifugal')
    ax3.plot(r * 1000, np.abs(sigma_thermal), 'g--', linewidth=2, label='Thermal')
    ax3.plot(r * 1000, sigma_total, 'r-', linewidth=2.5, label='Total')
    ax3.set_xlabel('Radius (mm)', fontsize=11)
    ax3.set_ylabel('Stress (MPa)', fontsize=11)
    ax3.set_title('Stress Distribution in Turbine Disk', fontsize=12, fontweight='bold')
    ax3.legend()
    ax3.grid(True, alpha=0.3)

    # 4. 蠕变速率分布
    creep_rates = [model.norton_creep_rate(s, T) for s, T in zip(sigma_total, T_disk)]

    ax4.semilogy(r * 1000, creep_rates, 'm-', linewidth=2)
    ax4.set_xlabel('Radius (mm)', fontsize=10)
    ax4.set_ylabel('Creep Rate (1/h)', fontsize=10)
    ax4.set_title('Creep Rate Distribution', fontsize=11, fontweight='bold')
    ax4.tick_params(axis='both', labelsize=8)
    ax4.grid(True, alpha=0.3)

    # 5. 寿命预测与损伤累积
    time_service = np.linspace(0, 50000, 100)  # h

    # 不同位置的寿命
    positions = [0.15, 0.25, 0.35, 0.45]  # m
    colors_pos = ['blue', 'green', 'orange', 'red']

    for pos, color in zip(positions, colors_pos):
        idx = np.argmin(np.abs(r - pos))
        stress_pos = sigma_total[idx]
        T_pos = T_disk[idx]
        life_pos = model.creep_life_prediction(stress_pos, T_pos, 'rupture')

        damage = time_service / life_pos

        ax5.plot(time_service, damage * 100, linewidth=2, color=color,
                label=f'r={pos*1000:.0f}mm (Life={life_pos:.0f}h)')

    ax5.axhline(y=100, color='k', linestyle='--', linewidth=1.5, label='Failure')
    ax5.set_xlabel('Service Time (h)', fontsize=11)
    ax5.set_ylabel('Damage Accumulation (%)', fontsize=11)
    ax5.set_title('Creep Damage Accumulation in Turbine Disk', fontsize=12, fontweight='bold')
    ax5.legend(loc='upper left')
    ax5.grid(True, alpha=0.3)
    ax5.set_xlim(0, 50000)
    ax5.set_ylim(0, 110)

    plt.savefig('d:\\文档\\强度仿真\\主题087\\涡轮盘综合寿命评估.png', dpi=150, bbox_inches='tight')
    plt.close()

    print("✓ 涡轮盘综合寿命评估图已保存")
    print(f"  - 涡轮盘最大温度: {max(T_disk):.0f} K")
    print(f"  - 最大应力位置: r={r[np.argmax(sigma_total)]*1000:.0f}mm")
    print(f"  - 最小寿命位置: r={positions[np.argmin([model.creep_life_prediction(sigma_total[np.argmin(np.abs(r - pos))], T_disk[np.argmin(np.abs(r - pos))], 'rupture') for pos in positions])]*1000:.0f}mm")


# ==================== 主程序 ====================

if __name__ == '__main__':
    """主程序：运行所有案例"""

    print("\n" + "="*70)
    print("  高温结构强度与蠕变寿命仿真程序")
    print("="*70)

    # 运行所有案例
    case1_creep_constitutive_models()
    case2_creep_fatigue_interaction()
    case3_high_temperature_structures()
    case4_life_prediction_methods()
    case5_comprehensive_analysis()

    print("\n" + "="*70)
    print("  所有仿真案例已完成！")
    print("="*70)
    print("\n生成的可视化文件:")
    print("  1. 蠕变本构模型分析.png")
    print("  2. 蠕变疲劳交互分析.png")
    print("  3. 高温结构强度评估.png")
    print("  4. 寿命预测参数法.png")
    print("  5. 涡轮盘综合寿命评估.png")
    print("="*70 + "\n")

---

8. 仿真结果分析

8.1 蠕变本构模型对比

通过案例1的仿真，我们对比了三种典型高温合金的蠕变性能：

Norton蠕变速率对比：

• 在650°C、200MPa条件下，Inconel 718的稳态蠕变速率约为$10^{-6}$ 1/h量级
• CMSX-4单晶合金由于消除了晶界，蠕变抗力显著优于多晶材料
• 应力指数$n$越大，材料对应力变化越敏感

温度效应：

• 温度每升高50°C，蠕变速率增加约1个数量级
• 激活能$Q$反映了蠕变机制的能垒，单晶合金通常具有更高的激活能

θ投影法拟合：

• 四个θ参数分别控制蠕变三阶段的形状
• θ1和θ2主要影响第一阶段（减速蠕变）
• θ3和θ4主要影响第三阶段（加速蠕变）

8.2 蠕变-疲劳交互效应

案例2展示了蠕变与疲劳损伤的复杂交互关系：

线性累积损伤法则：

• 当蠕变损伤和疲劳损伤各占50%时，总寿命消耗最快
• 实际工程中，交互效应通常使寿命比线性预测降低20-40%

频率效应：

• 高频加载（>1Hz）时，疲劳机制占主导
• 低频加载（<0.01Hz）时，蠕变机制占主导
• 存在一个临界频率，使寿命达到最小值

应变范围分区：

• 弹性应变区：纯疲劳损伤，寿命遵循Basquin方程
• 塑性应变区：疲劳损伤为主，遵循Coffin-Manson关系
• 蠕变应变区：蠕变损伤为主，寿命由稳态蠕变速率决定

8.3 高温结构强度评估

案例3针对典型高温结构进行了强度评估：

涡轮叶片：

• 转速从5000rpm增加到15000rpm，离心应力增加约9倍
• 气膜冷却可将金属温度降低200-300°C，显著延长蠕变寿命
• 叶片根部是蠕变寿命的薄弱环节

高温管道：

• 内压和温度对蠕变寿命的影响呈非线性关系
• 在900K、15MPa条件下，Inconel 718管道的预测寿命约为$10^4$小时量级
• 局部过热（如焊缝区域）是管道失效的主要原因

材料选择：

• 在900K、150MPa条件下，三种材料的蠕变寿命相差2-3个数量级
• CMSX-4单晶合金的优异性能使其成为先进航空发动机的首选材料
• 材料选择需要综合考虑性能、成本和可制造性

8.4 寿命预测方法对比

案例4对比了不同的寿命预测参数法：

Larson-Miller参数法：

• 适用于大多数高温合金，外推精度较高
• 参数C=20是经验值，不同材料可能需要调整
• 主曲线拟合精度直接影响寿命预测的准确性

Manson-Haferd参数法：

• 考虑了温度对激活能的影响
• 适用于激活能随温度变化的材料
• 需要更多试验数据确定参数$t_a$和$T_a$

剩余寿命评估：

• 损伤累积呈线性关系时，剩余寿命可简单用$D_{rem}=1-D_{consumed}$计算
• 实际损伤累积通常是非线性的，需要考虑损伤演化规律
• 定期检测和评估是确保结构安全的关键

8.5 涡轮盘综合评估

案例5展示了涡轮盘的完整寿命评估流程：

温度场分析：

• 涡轮盘温度从中心到边缘呈抛物线分布
• 最高温度出现在盘缘，可达1000K以上
• 冷却孔设计可有效降低局部温度

应力场分析：

• 离心应力在盘心最大，向外逐渐减小
• 热应力在温度梯度大的区域显著
• 总应力是离心应力和热应力的叠加

蠕变速率分布：

• 蠕变速率与应力和温度都呈指数关系
• 局部高应力-高温区域是蠕变损伤的集中区
• 优化设计应使蠕变速率分布尽可能均匀

损伤累积预测：

• 不同位置的损伤累积速率差异显著
• 盘缘位置通常是最先达到失效准则的区域
• 基于损伤累积的维护计划可有效预防突发失效

---

9. 工程应用案例

9.1 航空发动机涡轮叶片寿命管理

背景：某型航空发动机高压涡轮叶片采用CMSX-4单晶合金，工作温度1050-1150°C，转速15000rpm。

分析方法：

1. 建立叶片三维有限元模型，进行热-结构耦合分析
2. 采用晶体塑性有限元模拟单晶材料的各向异性蠕变行为
3. 结合θ投影法和损伤力学模型预测蠕变寿命
4. 考虑气膜冷却效果，优化冷却孔布局

关键结果：

• 叶片根部应力集中系数达2.5，是寿命薄弱环节
• 优化冷却设计后，金属温度降低80°C，蠕变寿命延长3倍
• 建立基于损伤累积的叶片更换策略，确保飞行安全

9.2 电站锅炉高温管道寿命评估

背景：某电厂主蒸汽管道采用P91钢，设计温度580°C，设计压力25MPa，已运行15万小时。

评估流程：

1. 收集运行历史数据，包括温度、压力波动记录
2. 进行硬度测试和金相分析，评估材料老化程度
3. 采用Larson-Miller参数法外推剩余寿命
4. 对焊缝等关键部位进行无损检测

评估结论：

• 材料硬度下降15%，损伤程度约30%
• 预测剩余寿命约8万小时，建议5年后复检
• 制定基于风险的检验计划，优化维修策略

9.3 化工反应器蠕变设计优化

背景：某加氢反应器设计温度450°C，设计压力18MPa，要求设计寿命20万小时。

优化措施：

1. 采用2.25Cr-1Mo钢，具有优异的抗氢脆和蠕变性能
2. 优化筒体壁厚设计，降低应力水平
3. 设置膨胀节，减小热应力
4. 采用自动焊接工艺，保证焊缝质量

设计验证：

• 有限元分析显示最大应力在许用应力的70%以下
• 蠕变寿命预测为28万小时，满足设计要求
• 通过水压试验和致密性试验验证设计

---

10. 本章小结

10.1 核心知识点总结

本章系统阐述了高温结构强度与蠕变寿命的理论基础和工程应用：

高温材料力学：

• 温度对弹性模量、屈服强度、断裂韧性的影响规律
• 蠕变三阶段特征和稳态蠕变速率方程
• 镍基、铁基、钴基高温合金的性能特点

蠕变本构模型：

• Norton模型、Bailey-Norton模型等经典模型
• θ投影法完整描述蠕变三阶段
• Kachanov-Rabotnov损伤力学模型

蠕变-疲劳交互：

• 蠕变与疲劳损伤的相互促进机制
• 线性累积损伤法则及其局限性
• 应变范围分区法和频率修正模型

寿命预测方法：

• Larson-Miller、Manson-Haferd等参数法
• 主曲线拟合和外推技术
• 剩余寿命评估的多种方法

10.2 工程实践要点

设计阶段：

• 合理选择材料，考虑温度、应力、环境等因素
• 优化结构设计，降低应力集中和热应力
• 采用适当的蠕变设计准则和安全系数

制造阶段：

• 严格控制焊接质量，避免焊接缺陷
• 进行适当的热处理，优化微观组织
• 实施质量检验，确保符合设计要求

运行阶段：

• 监测关键参数（温度、压力、变形）
• 定期进行无损检测和寿命评估
• 建立基于风险的维护和更换策略

10.3 发展趋势与展望

先进材料：

• 新型单晶和定向凝固高温合金
• 陶瓷基复合材料（CMC）在高温结构中的应用
• 高熵合金等新型合金体系的开发

先进分析方法：

• 多尺度建模：从原子到结构的跨尺度仿真
• 机器学习在寿命预测中的应用
• 数字孪生技术实现实时健康监测

先进试验技术：

• 小样品蠕变试验技术
• 原位观测和测量技术
• 高温环境下的多物理场测试

---

参考文献

[1] Penny R K, Marriott D L. Design for Creep. 2nd ed. Springer, 1995.

[2] Evans R W, Wilshire B. Creep of Metals and Alloys. Institute of Metals, 1985.

[3] Kachanov L M. Introduction to Continuum Damage Mechanics. Martinus Nijhoff, 1986.

[4] Lemaitre J, Desmorat R. Engineering Damage Mechanics. Springer, 2005.

[5] Viswanathan R. Damage Mechanisms and Life Assessment of High-Temperature Components. ASM International, 1989.

[6] Skrzypek J J, Ganczarski A W. Modeling of Material Damage and Failure of Structures. Springer, 1999.

[7] 杨庆雄, 王自强. 高温结构完整性原理. 科学出版社, 2003.

[8] 黄克智, 肖纪美. 材料的损伤断裂机理和宏微观力学理论. 清华大学出版社, 1999.

[9] ASTM E139-11. Standard Test Methods for Conducting Creep, Creep-Rupture, and Stress-Rupture Tests of Metallic Materials.

[10] ASME Boiler and Pressure Vessel Code, Section VIII, Division 2. Alternative Rules for Construction of Pressure Vessels.

---

附录：Python程序完整代码

本章所有仿真案例的完整Python程序已整合在文档中，主要包含以下类：

1. CreepModel：蠕变本构模型分析器

   • Norton蠕变速率计算
   • θ投影法拟合
   • 蠕变寿命预测

2. CreepFatigueInteraction：蠕变-疲劳交互分析器

   • 线性累积损伤法则
   • 频率修正模型
   • 应变范围分区法

3. LifePredictionMethods：寿命预测参数法

   • Larson-Miller参数
   • Manson-Haferd参数
   • 主曲线拟合

4. HighTemperatureStructure：高温结构强度分析器

   • 涡轮叶片应力分析
   • 高温管道寿命评估

程序可直接运行，生成5个案例的可视化结果，为高温结构的设计和评估提供定量分析工具。
