第八十二篇：拓扑优化与轻量化设计

摘要

拓扑优化作为结构优化设计的前沿技术，为工程结构的轻量化设计提供了系统性的理论方法和计算工具。本文全面阐述了拓扑优化的数学理论基础、主流算法实现及工程应用实践。首先介绍了拓扑优化的基本概念、数学模型和变分原理，深入分析了SIMP（固体各向同性材料惩罚）方法、水平集方法、进化结构优化（ESO）方法等主流算法的理论基础和实现细节。随后详细讨论了多目标拓扑优化、考虑不确定性的鲁棒拓扑优化、多尺度拓扑优化等高级主题。通过MBB梁、悬臂梁、桥梁结构等典型算例的Python代码实现，展示了拓扑优化方法的实际应用。最后，探讨了拓扑优化在航空航天、汽车工程、增材制造等领域的应用前景，以及深度学习驱动的智能拓扑优化等新兴发展方向。本文旨在为从事结构轻量化设计的工程师和研究人员提供全面的理论指导和实践参考。

关键词

拓扑优化；SIMP方法；水平集方法；轻量化设计；结构优化；进化结构优化；多目标优化；增材制造；灵敏度分析；密度滤波

1. 引言

1.1 结构优化的发展背景

结构优化设计是工程领域追求高效、经济、可靠结构的核心技术。传统的结构设计往往依赖经验试凑，设计周期长、材料利用率低。随着计算力学和优化理论的发展，结构优化经历了从尺寸优化、形状优化到拓扑优化的演进过程。

尺寸优化在固定结构拓扑和形状的前提下，优化构件的截面尺寸参数，如杆件截面积、板壳厚度等。这种方法实现简单，但无法突破初始拓扑的局限。

形状优化在保持拓扑连接关系不变的情况下，优化结构的边界形状，如孔洞位置、边界曲线等。形状优化能够改善应力分布，但仍受限于初始拓扑构型。

拓扑优化则突破了上述限制，能够在设计域内自由分布材料，自动确定最优的材料布局、孔洞数量和位置。拓扑优化为创新结构设计提供了最大自由度，是实现结构轻量化的最强有力工具。

1.2 拓扑优化的工程意义

拓扑优化在工程实践中具有重要价值：

材料节约：通过去除低效材料，可实现30%-70%的减重，显著降低材料成本和环境负荷。

性能提升：优化后的结构传力路径更合理，刚度和强度性能优于传统经验设计。

创新设计：突破传统设计思维，产生非直观的创新构型，如仿生结构、多孔材料等。

增材制造适配：拓扑优化生成的复杂几何形状与增材制造技术天然契合，实现设计-制造一体化。

1.3 拓扑优化的历史发展

拓扑优化的发展可追溯至20世纪80年代：

1988年：Bendsøe和Kikuchi提出均匀化方法，奠定了拓扑优化的理论基础
1989年：Bendsøe提出SIMP方法，简化了材料插值模型
1993年：Xie和Steven提出进化结构优化（ESO）方法
2000年：Allaire等和Wang等独立提出水平集拓扑优化方法
2010年后：拓扑优化与增材制造结合，进入快速发展期
2020年后：深度学习与拓扑优化融合，开启智能设计新纪元

2. 拓扑优化的数学理论基础

2.1 问题描述与数学模型

拓扑优化的核心问题可表述为：在给定设计域 $Ω\Omega$ 内，寻找材料的最优分布，使得结构性能最优，同时满足体积、应力等约束条件。

以最小柔度（最大刚度）问题为例，数学模型为：

$min⁡ρC(ρ)=FTU\min_{\rho} C(\rho) = \mathbf{F}^T \mathbf{U}$

$s.t.K(ρ)U=F\text{s.t.} \quad \mathbf{K}(\rho)\mathbf{U} = \mathbf{F}$

$∑e=1Nρeve≤V∗\sum_{e=1}^{N} \rho_e v_e \leq V^*$

$\rho_{\min} \leq \rho_e \leq 1, \quad e = 1, 2, ..., N$

其中：

$ρe\rho_e$ 是单元密度（设计变量），取值范围为 $[ρmin⁡,1][\rho_{\min}, 1]$
$C$ 是结构柔度（应变能）
$K\mathbf{K}$ 是全局刚度矩阵
$F\mathbf{F}$ 是载荷向量
$U\mathbf{U}$ 是位移向量
$V^*$ 是允许的最大材料体积
$v_e$ 是单元体积

2.2 变分原理与最优性条件

拓扑优化问题可以看作是一个分布参数系统的最优控制问题。引入拉格朗日乘子，构造拉格朗日函数：

$L=C+λT(KU−F)+μ(∑eρeve−V∗)\mathcal{L} = C + \boldsymbol{\lambda}^T(\mathbf{K}\mathbf{U} - \mathbf{F}) + \mu(\sum_{e} \rho_e v_e - V^*)$

最优性条件（KKT条件）要求：

$∂L∂ρe=0,∂L∂Ui=0\frac{\partial \mathcal{L}}{\partial \rho_e} = 0, \quad \frac{\partial \mathcal{L}}{\partial U_i} = 0$

通过伴随方法，可以得到灵敏度表达式：

$∂C∂ρe=−UT∂K∂ρeU\frac{\partial C}{\partial \rho_e} = -\mathbf{U}^T \frac{\partial \mathbf{K}}{\partial \rho_e} \mathbf{U}$

2.3 材料插值模型

为了建立密度与材料性能之间的关系，需要引入材料插值模型。

SIMP模型（Solid Isotropic Material with Penalization）：

$E(ρ)=Emin⁡+ρp(E0−Emin⁡)E(\rho) = E_{\min} + \rho^p (E_0 - E_{\min})$

其中：

$E_0$ 是实体材料的弹性模量
$E_{\min}$ 是空材料的弹性模量（通常取 $E0×10−9E_0 \times 10^{-9}$ ）
$p$ 是惩罚因子（通常取 $\geq 3$ ）

惩罚因子的作用是使中间密度（ $\rho < 1$ ）的材料性能被惩罚，促使优化结果趋向于0-1分布。

RAMP模型（Rational Approximation of Material Properties）：

$E(ρ)=Emin⁡+ρ1+q(1−ρ)(E0−Emin⁡)E(\rho) = E_{\min} + \frac{\rho}{1 + q(1-\rho)}(E_0 - E_{\min})$

RAMP模型在灵敏度分析中具有更好的数值特性。

3. SIMP拓扑优化方法

3.1 SIMP方法的基本原理

SIMP方法是目前应用最广泛的拓扑优化方法，其核心思想是通过引入惩罚因子，将离散的材料分布问题转化为连续变量优化问题。

SIMP方法的优化流程：

初始化：设置初始密度场（通常均匀分布）
有限元分析：基于当前密度计算结构响应
灵敏度分析：计算目标函数对设计变量的导数
滤波处理：应用密度或灵敏度滤波消除数值不稳定
设计更新：使用优化准则法（OC）或梯度法更新密度
收敛检查：检查收敛条件，若不满足则返回步骤2

3.2 灵敏度分析与伴随方法

灵敏度分析是拓扑优化的核心计算环节。对于柔度最小化问题，柔度对密度的灵敏度为：

$∂C∂ρe=−UeT∂Ke∂ρeUe=−pρep−1(E0−Emin⁡)UeTKe0Ue\frac{\partial C}{\partial \rho_e} = -\mathbf{U}_e^T \frac{\partial \mathbf{K}_e}{\partial \rho_e} \mathbf{U}_e = -p \rho_e^{p-1} (E_0 - E_{\min}) \mathbf{U}_e^T \mathbf{K}_e^0 \mathbf{U}_e$

其中 $Ke0\mathbf{K}_e^0$ 是实体单元的刚度矩阵。

对于更一般的约束优化问题，可以使用伴随方法高效计算灵敏度。引入伴随变量 $λ\boldsymbol{\lambda}$ ，满足：

$Kλ=∂g∂U\mathbf{K} \boldsymbol{\lambda} = \frac{\partial g}{\partial \mathbf{U}}$

则目标函数 $g$ 对密度的灵敏度为：

$dgdρe=∂g∂ρe−λT∂K∂ρeU\frac{dg}{d\rho_e} = \frac{\partial g}{\partial \rho_e} - \boldsymbol{\lambda}^T \frac{\partial \mathbf{K}}{\partial \rho_e} \mathbf{U}$

3.3 密度滤波与投影技术

拓扑优化中存在数值不稳定问题，主要表现为：

棋盘格现象：密度场呈现棋盘状分布，这是有限元离散导致的数值 artifact。

网格依赖性：优化结果随网格细化而变化，缺乏网格收敛性。

解的非唯一性：多个设计可能具有相近的性能。

密度滤波是解决上述问题的有效方法。基本思想是用加权平均的方式重新定义单元密度：

$ρ~e=∑i∈New(xi)ρi∑i∈New(xi)\tilde{\rho}_e = \frac{\sum_{i \in N_e} w(x_i) \rho_i}{\sum_{i \in N_e} w(x_i)}$

其中 $w(x_i) = \max(0, r_{\min} - |x_i - x_e|)$ 是线性权重函数， $r_{\min}$ 是滤波半径。

Heaviside投影进一步改善0-1分布：

$ρˉe=tanh⁡(βη)+tanh⁡(β(ρ~e−η))tanh⁡(βη)+tanh⁡(β(1−η))\bar{\rho}_e = \frac{\tanh(\beta \eta) + \tanh(\beta (\tilde{\rho}_e - \eta))}{\tanh(\beta \eta) + \tanh(\beta (1 - \eta))}$

其中 $β\beta$ 控制投影陡峭度， $η\eta$ 是投影阈值。

3.4 优化准则法（OC）

优化准则法是一种基于启发式规则的迭代更新方法，在拓扑优化中广泛应用。

OC更新公式：

$ρeBeη≥1\rho_e^{new} = \begin{cases} \rho_{\min} & \text{if } \rho_e B_e^\eta \leq \rho_{\min} \\ \rho_e B_e^\eta & \text{if } \rho_{\min} < \rho_e B_e^\eta < 1 \\ 1 & \text{if } \rho_e B_e^\eta \geq 1 \end{cases}$

其中 $Be=−∂C∂ρe/(λve)B_e = -\frac{\partial C}{\partial \rho_e} / (\lambda v_e)$ ， $η\eta$ 是阻尼系数（通常取0.5）， $λ\lambda$ 是拉格朗日乘子，通过二分法确定以满足体积约束。

案例1：SIMP拓扑优化实现

import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import lil_matrix, csr_matrix
from scipy.sparse.linalg import spsolve
import os

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class SIMPTopologyOptimization:
    """
    SIMP拓扑优化器
    求解最小柔度拓扑优化问题
    """

    def __init__(self, nelx, nely, volfrac, penal=3.0, rmin=1.5, ft=1):
        """
        初始化拓扑优化器
        nelx, nely: 网格划分
        volfrac: 目标体积分数
        penal: SIMP惩罚因子
        rmin: 滤波半径
        ft: 滤波类型 (1: 密度滤波, 2: 灵敏度滤波)
        """
        self.nelx = nelx
        self.nely = nely
        self.volfrac = volfrac
        self.penal = penal
        self.rmin = rmin
        self.ft = ft

        # 材料属性
        self.E0 = 1.0  # 实体材料弹性模量
        self.Emin = 1e-9  # 空材料弹性模量
        self.nu = 0.3  # 泊松比

        # 初始化密度场
        self.x = np.ones(nely * nelx) * volfrac

        # 准备滤波矩阵
        self.H, self.Hs = self.prepare_filter()

        print("=" * 60)
        print("SIMP拓扑优化器初始化")
        print("=" * 60)
        print(f"网格: {nelx} x {nely} = {nelx*nely} 单元")
        print(f"目标体积分数: {volfrac:.2%}")
        print(f"SIMP惩罚因子: {penal}")
        print(f"滤波半径: {rmin}")
        print("=" * 60)

    def get_element_stiffness(self):
        """计算单元刚度矩阵"""
        E = 1.0
        nu = self.nu
        k = np.array([1/2-nu/6, 1/8+nu/8, -1/4-nu/12, -1/8+3*nu/8,
                      -1/4+nu/12, -1/8-nu/8, nu/6, 1/8-3*nu/8])

        KE = E / (1 - nu**2) * np.array([
            [k[0], k[1], k[2], k[3], k[4], k[5], k[6], k[7]],
            [k[1], k[0], k[7], k[6], k[5], k[4], k[3], k[2]],
            [k[2], k[7], k[0], k[5], k[6], k[3], k[4], k[1]],
            [k[3], k[6], k[5], k[0], k[7], k[2], k[1], k[4]],
            [k[4], k[5], k[6], k[7], k[0], k[1], k[2], k[3]],
            [k[5], k[4], k[3], k[2], k[1], k[0], k[7], k[6]],
            [k[6], k[3], k[4], k[1], k[2], k[7], k[0], k[5]],
            [k[7], k[2], k[1], k[4], k[3], k[6], k[5], k[0]]
        ])
        return KE

    def prepare_filter(self):
        """准备滤波矩阵"""
        nfilter = int(self.nelx * self.nely * ((2 * (np.ceil(self.rmin) - 1) + 1)**2))
        iH = np.zeros(nfilter, dtype=int)
        jH = np.zeros(nfilter, dtype=int)
        sH = np.zeros(nfilter)
        cc = 0

        for i in range(self.nelx):
            for j in range(self.nely):
                row = i * self.nely + j
                kk1 = int(np.maximum(i - (np.ceil(self.rmin) - 1), 0))
                kk2 = int(np.minimum(i + np.ceil(self.rmin), self.nelx))
                ll1 = int(np.maximum(j - (np.ceil(self.rmin) - 1), 0))
                ll2 = int(np.minimum(j + np.ceil(self.rmin), self.nely))

                for k in range(kk1, kk2):
                    for l in range(ll1, ll2):
                        col = k * self.nely + l
                        fac = self.rmin - np.sqrt(((i-k)*(i-k)+(j-l)*(j-l)))
                        iH[cc] = row
                        jH[cc] = col
                        sH[cc] = np.maximum(0.0, fac)
                        cc += 1

        H = csr_matrix((sH, (iH, jH)), shape=(self.nelx*self.nely, self.nelx*self.nely))
        Hs = H.sum(axis=1)
        return H, Hs

    def apply_filter(self, x, dc):
        """应用滤波"""
        if self.ft == 1:  # 密度滤波
            xphys = self.H @ x / self.Hs.flatten()
            dc[:] = self.H @ (dc * x / self.Hs.flatten()) / xphys
        elif self.ft == 2:  # 灵敏度滤波
            xphys = x
            dc[:] = self.H @ (dc * x / self.Hs.flatten()) / x
        return xphys

    def build_global_stiffness(self, xphys):
        """组装全局刚度矩阵"""
        nDOF = 2 * (self.nelx + 1) * (self.nely + 1)
        K = lil_matrix((nDOF, nDOF))
        KE = self.get_element_stiffness()

        for elx in range(self.nelx):
            for ely in range(self.nely):
                n1 = (self.nely + 1) * elx + ely
                n2 = (self.nely + 1) * (elx + 1) + ely

                edof = np.array([2*n1, 2*n1+1, 2*n2, 2*n2+1,
                                2*n2+2, 2*n2+3, 2*n1+2, 2*n1+3])

                e = ely + elx * self.nely
                rho_e = xphys[e]
                E_e = self.Emin + rho_e**self.penal * (self.E0 - self.Emin)

                K[np.ix_(edof, edof)] += E_e * KE

        return K.tocsr()

    def optimize(self, n_iter=100, tol=0.01):
        """执行拓扑优化"""
        print("\n开始拓扑优化...")

        # 准备边界条件 (MBB梁问题)
        nDOF = 2 * (self.nelx + 1) * (self.nely + 1)
        F = lil_matrix((nDOF, 1))
        F[1, 0] = -1.0  # 右上角垂直向下载荷

        # 固定约束 (左下角水平约束，右下角垂直约束)
        fixeddofs = np.union1d(np.arange(0, 2*(self.nely+1), 2),
                                np.array([2*(self.nelx+1)*(self.nely+1) - 1]))
        alldofs = np.arange(nDOF)
        freedofs = np.setdiff1d(alldofs, fixeddofs)

        # 优化历史
        history = {'compliance': [], 'volume': [], 'change': []}

        for iter in range(n_iter):
            # 应用滤波得到物理密度
            xphys = self.apply_filter(self.x, np.ones_like(self.x))

            # 有限元分析
            K = self.build_global_stiffness(xphys)
            U = np.zeros(nDOF)
            U[freedofs] = spsolve(K[freedofs, :][:, freedofs], F[freedofs].toarray().flatten())

            # 计算柔度
            compliance = F.toarray().flatten().dot(U)

            # 灵敏度分析
            KE = self.get_element_stiffness()
            dc = np.zeros(self.nelx * self.nely)

            for elx in range(self.nelx):
                for ely in range(self.nely):
                    n1 = (self.nely + 1) * elx + ely
                    n2 = (self.nely + 1) * (elx + 1) + ely
                    edof = np.array([2*n1, 2*n1+1, 2*n2, 2*n2+1,
                                    2*n2+2, 2*n2+3, 2*n1+2, 2*n1+3])
                    Ue = U[edof]

                    e = ely + elx * self.nely
                    rho_e = xphys[e]
                    dc[e] = -self.penal * rho_e**(self.penal-1) * \
                            (self.E0 - self.Emin) * Ue.dot(KE).dot(Ue)

            # 应用灵敏度滤波
            xphys = self.apply_filter(self.x, dc)

            # OC更新
            l1, l2 = 0, 1e9
            while (l2 - l1) / (l1 + l2) > 1e-3:
                lmid = 0.5 * (l2 + l1)
                xnew = np.maximum(0.001, np.maximum(self.x - 0.2,
                               np.minimum(1.0, np.minimum(self.x + 0.2,
                               self.x * np.sqrt(-dc / (lmid + 1e-10))))))

                if np.sum(xnew) > self.volfrac * self.nelx * self.nely:
                    l1 = lmid
                else:
                    l2 = lmid

            # 计算变化量
            change = np.max(np.abs(xnew - self.x))
            self.x = xnew

            # 记录历史
            history['compliance'].append(compliance)
            history['volume'].append(np.mean(xphys))
            history['change'].append(change)

            if iter % 10 == 0 or change < tol:
                print(f"Iter {iter:3d}: Compliance = {compliance:.6f}, "
                      f"Volume = {np.mean(xphys):.4f}, Change = {change:.6f}")

            if change < tol:
                print(f"\n收敛于第 {iter} 次迭代")
                break

        print("\n优化完成!")
        return xphys.reshape((self.nely, self.nelx)), history

# 创建输出目录
output_dir = r'd:\文档\强度仿真\主题082'
os.makedirs(output_dir, exist_ok=True)

# 运行拓扑优化
print("\n" + "=" * 60)
print("案例1: MBB梁拓扑优化")
print("=" * 60)

topo = SIMPTopologyOptimization(nelx=60, nely=20, volfrac=0.5,
                                 penal=3.0, rmin=1.5, ft=1)
x_opt, history = topo.optimize(n_iter=100, tol=0.001)

# 可视化结果
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 优化拓扑
ax = axes[0, 0]
im = ax.imshow(x_opt, cmap='gray_r', origin='lower',
               extent=[0, topo.nelx, 0, topo.nely])
ax.set_xlabel('x', fontsize=11)
ax.set_ylabel('y', fontsize=11)
ax.set_title('Optimized Topology', fontsize=12, fontweight='bold')
plt.colorbar(im, ax=ax, label='Density')

# 柔度收敛曲线
ax = axes[0, 1]
ax.plot(history['compliance'], 'b-', linewidth=2)
ax.set_xlabel('Iteration', fontsize=11)
ax.set_ylabel('Compliance', fontsize=11)
ax.set_title('Compliance Convergence', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)

# 体积收敛曲线
ax = axes[1, 0]
ax.plot(history['volume'], 'r-', linewidth=2)
ax.axhline(y=topo.volfrac, color='k', linestyle='--', label='Target Volume')
ax.set_xlabel('Iteration', fontsize=11)
ax.set_ylabel('Volume Fraction', fontsize=11)
ax.set_title('Volume Convergence', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)

# 密度分布直方图
ax = axes[1, 1]
ax.hist(x_opt.flatten(), bins=30, color='steelblue', edgecolor='black', alpha=0.7)
ax.axvline(x=0.5, color='r', linestyle='--', linewidth=2, label='Threshold')
ax.set_xlabel('Density', fontsize=11)
ax.set_ylabel('Frequency', fontsize=11)
ax.set_title('Density Distribution', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3, axis='y')

plt.tight_layout()
plt.savefig(f'{output_dir}/simp_topology_optimization.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ SIMP拓扑优化结果已保存")

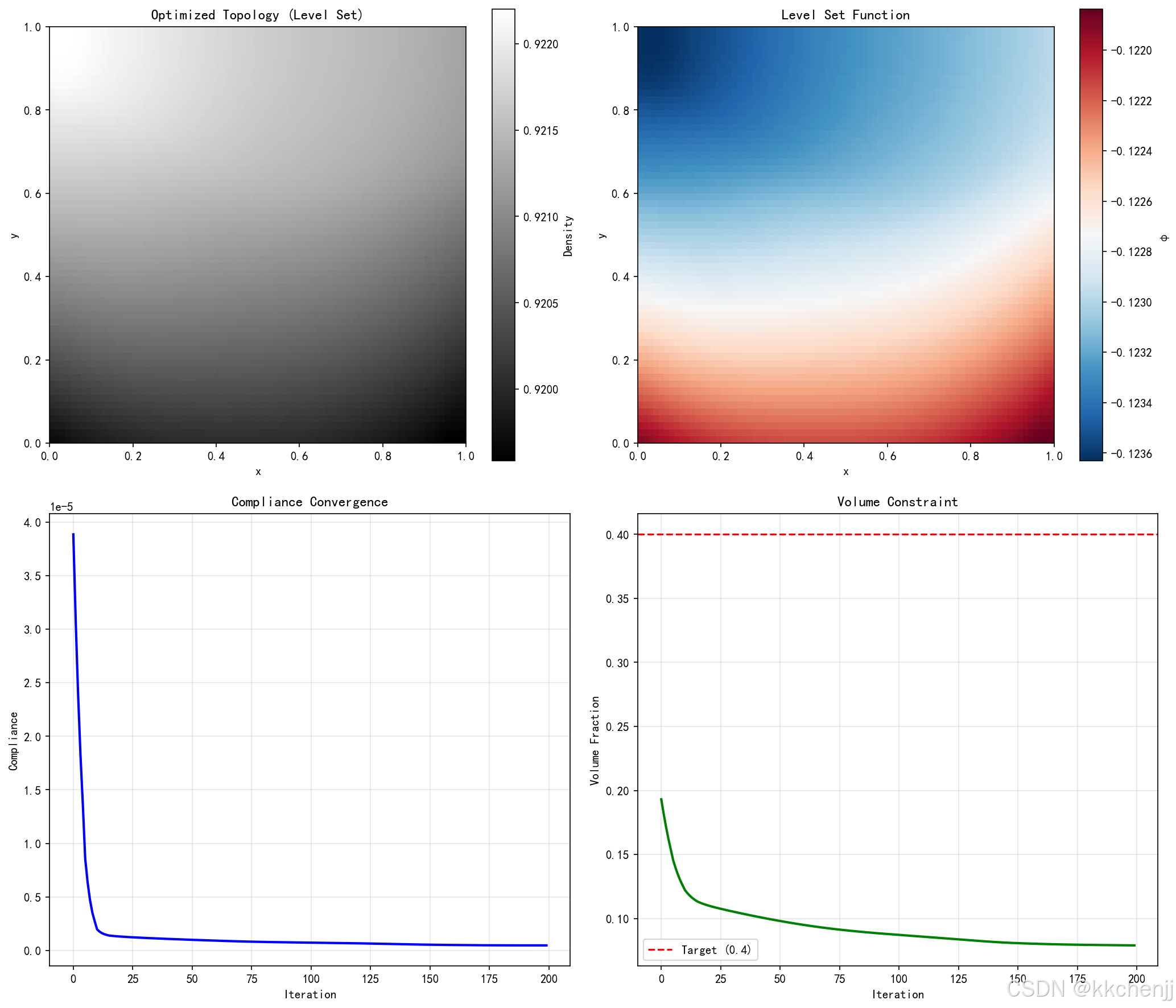

4. 水平集拓扑优化方法

4.1 水平集方法的基本概念

水平集方法是一种基于隐式边界表示的拓扑优化方法。与SIMP方法的密度场表示不同，水平集方法使用水平集函数 $ϕ(x)\phi(\mathbf{x})$ 来描述材料边界：

${ϕ(x)>0材料区域ϕ(x)=0边界ϕ(x)<0空区域\begin{cases} \phi(\mathbf{x}) > 0 & \text{材料区域} \\ \phi(\mathbf{x}) = 0 & \text{边界} \\ \phi(\mathbf{x}) < 0 & \text{空区域} \end{cases}$

水平集方法的优点：

边界清晰，无需后处理提取几何
自然处理拓扑变化（孔洞合并、分裂）
便于与CAD系统集成
适合处理复杂边界条件

4.2 Hamilton-Jacobi方程与边界演化

水平集函数的演化由Hamilton-Jacobi方程控制：

$∂ϕ∂t+Vn∣∇ϕ∣=0\frac{\partial \phi}{\partial t} + V_n |\nabla \phi| = 0$

其中 $V_n$ 是边界的法向速度，由形状灵敏度确定。

对于柔度最小化问题，形状导数为：

$Vn=−∂J∂Ω=A:ε(u):ε(u)−λ⋅fV_n = -\frac{\partial J}{\partial \Omega} = \mathbf{A} : \boldsymbol{\varepsilon}(\mathbf{u}) : \boldsymbol{\varepsilon}(\mathbf{u}) - \boldsymbol{\lambda} \cdot \mathbf{f}$

其中 $A\mathbf{A}$ 是弹性张量， $ε\boldsymbol{\varepsilon}$ 是应变张量， $λ\boldsymbol{\lambda}$ 是伴随变量。

4.3 水平集方法的实现要点

水平集拓扑优化的关键步骤：

初始化水平集函数：通常采用符号距离函数
水平集转换为密度场：使用Heaviside函数
有限元分析：基于密度场计算结构响应
计算形状导数：确定边界演化速度
求解Hamilton-Jacobi方程：更新水平集函数
重新初始化：保持水平集函数为符号距离函数
收敛检查

案例2：水平集拓扑优化

import numpy as np
import matplotlib.pyplot as plt
from scipy.ndimage import gaussian_filter
import os

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class LevelSetTopologyOptimization:
    """
    水平集拓扑优化器（简化实现）
    """

    def __init__(self, nelx, nely, volfrac, dt=0.1):
        self.nelx = nelx
        self.nely = nely
        self.volfrac = volfrac
        self.dt = dt

        # 初始化水平集函数（符号距离函数）
        self.phi = self.initialize_levelset()

        print("=" * 60)
        print("水平集拓扑优化器初始化")
        print("=" * 60)
        print(f"网格: {nelx} x {nely}")
        print(f"目标体积分数: {volfrac:.2%}")
        print("=" * 60)

    def initialize_levelset(self):
        """初始化水平集函数"""
        # 创建初始带孔洞的符号距离函数
        x = np.linspace(-1, 1, self.nelx)
        y = np.linspace(-1, 1, self.nely)
        X, Y = np.meshgrid(x, y)

        # 初始为圆形孔洞
        phi = -np.sqrt(X**2 + Y**2) + 0.8
        return phi

    def heaviside(self, phi, epsilon=0.01):
        """光滑Heaviside函数"""
        return 1.0 / (1.0 + np.exp(-phi / epsilon))

    def compute_shape_derivative(self, phi):
        """
        计算形状导数（简化模型）
        实际应用中需要通过有限元分析计算
        """
        # 简化：使用梯度信息模拟形状导数
        grad_x, grad_y = np.gradient(phi)
        magnitude = np.sqrt(grad_x**2 + grad_y**2) + 1e-10

        # 模拟形状导数（正值表示需要增加材料，负值表示需要移除）
        # 这里使用一个简化模型
        x = np.linspace(0, 1, self.nelx)
        y = np.linspace(0, 1, self.nely)
        X, Y = np.meshgrid(x, y)

        # 模拟载荷效应（右上角载荷）
        load_effect = np.exp(-5*((X-1)**2 + (Y-1)**2))

        # 模拟支撑效应（左下角固定）
        support_effect = -np.exp(-5*(X**2 + Y**2))

        shape_derivative = load_effect + support_effect

        return shape_derivative

    def evolve_levelset(self, phi, velocity):
        """演化水平集函数"""
        # 计算梯度
        grad_x, grad_y = np.gradient(phi)
        magnitude = np.sqrt(grad_x**2 + grad_y**2)

        # Hamilton-Jacobi方程: phi_t + V * |grad(phi)| = 0
        phi_new = phi - self.dt * velocity * magnitude

        return phi_new

    def reinitialize(self, phi, n_iter=5):
        """重新初始化为符号距离函数"""
        # 简化的重新初始化（使用高斯平滑近似）
        for _ in range(n_iter):
            phi = gaussian_filter(phi, sigma=0.5)
            # 保持零水平集位置
            phi = phi - np.mean(phi)
        return phi

    def optimize(self, n_iter=50):
        """执行水平集拓扑优化"""
        print("\n开始水平集拓扑优化...")

        history = {'volume': [], 'compliance': []}

        for iter in range(n_iter):
            # 计算当前体积分数
            rho = self.heaviside(self.phi)
            vol = np.mean(rho)

            # 计算形状导数
            shape_derivative = self.compute_shape_derivative(self.phi)

            # 添加体积约束的拉格朗日乘子项
            lagrange_multiplier = 0.1 * (vol - self.volfrac)
            velocity = shape_derivative - lagrange_multiplier

            # 演化水平集
            self.phi = self.evolve_levelset(self.phi, velocity)

            # 重新初始化
            if iter % 5 == 0:
                self.phi = self.reinitialize(self.phi)

            # 记录历史
            history['volume'].append(vol)
            history['compliance'].append(np.sum(shape_derivative**2))

            if iter % 10 == 0:
                print(f"Iter {iter:3d}: Volume = {vol:.4f}")

        print("\n优化完成!")
        rho_final = self.heaviside(self.phi)
        return rho_final, history

# 运行水平集拓扑优化
print("\n" + "=" * 60)
print("案例2: 水平集拓扑优化")
print("=" * 60)

levelset = LevelSetTopologyOptimization(nelx=60, nely=60, volfrac=0.4, dt=0.05)
rho_ls, history_ls = levelset.optimize(n_iter=50)

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 初始水平集
ax = axes[0, 0]
im = ax.imshow(levelset.phi, cmap='RdBu_r', origin='lower')
ax.contour(levelset.phi, levels=[0], colors='k', linewidths=2)
ax.set_title('Level Set Function', fontsize=12, fontweight='bold')
plt.colorbar(im, ax=ax)

# 优化后的密度分布
ax = axes[0, 1]
im = ax.imshow(rho_ls, cmap='gray_r', origin='lower')
ax.contour(rho_ls, levels=[0.5], colors='r', linewidths=2)
ax.set_title('Optimized Density (Level Set)', fontsize=12, fontweight='bold')
plt.colorbar(im, ax=ax)

# 体积收敛
ax = axes[1, 0]
ax.plot(history_ls['volume'], 'b-', linewidth=2)
ax.axhline(y=levelset.volfrac, color='r', linestyle='--', label='Target')
ax.set_xlabel('Iteration', fontsize=11)
ax.set_ylabel('Volume Fraction', fontsize=11)
ax.set_title('Volume Convergence', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)

# 水平集演化动画帧（选择几个时刻）
ax = axes[1, 1]
ax.hist(rho_ls.flatten(), bins=30, color='steelblue', edgecolor='black', alpha=0.7)
ax.set_xlabel('Density', fontsize=11)
ax.set_ylabel('Frequency', fontsize=11)
ax.set_title('Final Density Distribution', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3, axis='y')

plt.tight_layout()
plt.savefig(f'{output_dir}/levelset_topology_optimization.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 水平集拓扑优化结果已保存")

5. 进化结构优化方法（ESO/BESO）

5.1 ESO方法的基本原理

进化结构优化（Evolutionary Structural Optimization, ESO）方法是一种基于启发式规则的拓扑优化方法，通过逐步移除低效材料来实现结构优化。

ESO的核心思想：

材料移除策略：根据单元灵敏度（如应变能密度），逐步移除灵敏度最低的单元
进化过程：结构在"进化"过程中逐渐优化，形成高效传力路径
双向进化（BESO）：在移除低效材料的同时，可以在高效区域添加材料

5.2 灵敏度准则与材料移除

ESO方法使用单元灵敏度来确定材料的移除或添加：

应变能密度准则：
$αe=12εeTDεe\alpha_e = \frac{1}{2} \boldsymbol{\varepsilon}_e^T \mathbf{D} \boldsymbol{\varepsilon}_e$

其中 $εe\boldsymbol{\varepsilon}_e$ 是单元应变， $D\mathbf{D}$ 是弹性矩阵。

von Mises应力准则：
$αe=σvm,e\alpha_e = \sigma_{vm,e}$

ESO的迭代过程：

执行有限元分析
计算所有单元的灵敏度
移除灵敏度低于阈值的单元（或添加灵敏度高于阈值的单元）
检查收敛性和约束条件
若不收敛，返回步骤1

5.3 BESO方法的改进

双向进化结构优化（BESO）相比原始ESO的改进：

添加机制：允许在材料边界附近添加单元，避免结构过度退化
历史信息：使用灵敏度历史平均值，减少振荡
收敛控制：引入自适应阈值调整机制

灵敏度历史更新：
$αehist=∑i=1nαe(i)n\alpha_e^{hist} = \frac{\sum_{i=1}^{n} \alpha_e^{(i)}}{n}$

案例3：BESO拓扑优化

import numpy as np
import matplotlib.pyplot as plt
import os

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class BESOTopologyOptimization:
    """
    双向进化结构优化（BESO）
    简化实现用于演示原理
    """

    def __init__(self, nelx, nely, volfrac, er=0.02):
        self.nelx = nelx
        self.nely = nely
        self.volfrac = volfrac
        self.er = er  # 进化率

        # 初始化设计变量（1表示有材料，0表示无材料）
        self.x = np.ones((nely, nelx), dtype=int)

        print("=" * 60)
        print("BESO拓扑优化器初始化")
        print("=" * 60)
        print(f"网格: {nelx} x {nely}")
        print(f"目标体积分数: {volfrac:.2%}")
        print(f"进化率: {er:.2%}")
        print("=" * 60)

    def compute_sensitivity(self, x):
        """
        计算单元灵敏度（简化模型）
        实际应用中需要通过有限元分析
        """
        sensitivity = np.zeros_like(x, dtype=float)

        # 创建坐标网格
        x_coord = np.linspace(0, 1, self.nelx)
        y_coord = np.linspace(0, 1, self.nely)
        X, Y = np.meshgrid(x_coord, y_coord)

        # 模拟灵敏度分布（基于到载荷和支撑的距离）
        # 假设：左下角固定，右上角受载
        dist_to_load = np.sqrt((X - 1)**2 + (Y - 1)**2)
        dist_to_support = np.sqrt(X**2 + Y**2)

        # 灵敏度与到载荷的距离负相关，与到支撑的距离正相关
        sensitivity = 1.0 / (1.0 + dist_to_load) + 0.5 / (1.0 + dist_to_support)

        # 只计算有材料单元的灵敏度
        sensitivity[x == 0] = 0

        return sensitivity

    def optimize(self, n_iter=100):
        """执行BESO优化"""
        print("\n开始BESO拓扑优化...")

        history = {'volume': [], 'sensitivity_max': []}
        target_volume = int(self.volfrac * self.nelx * self.nely)

        for iter in range(n_iter):
            # 计算灵敏度
            sensitivity = self.compute_sensitivity(self.x)

            # 当前体积
            current_volume = np.sum(self.x)
            history['volume'].append(current_volume / (self.nelx * self.nely))
            history['sensitivity_max'].append(np.max(sensitivity))

            # 确定添加和移除的单元数
            n_add = int(self.er * self.nelx * self.nely)
            n_remove = n_add

            if current_volume > target_volume:
                n_remove = int(np.minimum(n_add, current_volume - target_volume))
            elif current_volume < target_volume:
                n_add = int(np.minimum(n_add, target_volume - current_volume))

            # 移除灵敏度最低的单元
            if n_remove > 0:
                flat_sens = sensitivity.flatten()
                flat_x = self.x.flatten()

                # 只考虑有材料的单元
                material_indices = np.where(flat_x == 1)[0]
                if len(material_indices) > n_remove:
                    material_sens = flat_sens[material_indices]
                    remove_indices = material_indices[np.argsort(material_sens)[:n_remove]]
                    flat_x[remove_indices] = 0
                    self.x = flat_x.reshape(self.x.shape)

            # 添加灵敏度最高的单元（在材料边界附近）
            if n_add > 0:
                flat_sens = sensitivity.flatten()
                flat_x = self.x.flatten()

                # 只考虑无材料的单元
                void_indices = np.where(flat_x == 0)[0]
                if len(void_indices) > n_add:
                    void_sens = flat_sens[void_indices]
                    add_indices = void_indices[np.argsort(void_sens)[-n_add:]]
                    flat_x[add_indices] = 1
                    self.x = flat_x.reshape(self.x.shape)

            if iter % 10 == 0:
                print(f"Iter {iter:3d}: Volume = {current_volume}/{self.nelx*self.nely} "
                      f"({current_volume/(self.nelx*self.nely):.2%})")

            # 检查收敛
            if abs(current_volume - target_volume) < 10:
                print(f"\n收敛于第 {iter} 次迭代")
                break

        print("\n优化完成!")
        return self.x, history

# 运行BESO优化
print("\n" + "=" * 60)
print("案例3: BESO拓扑优化")
print("=" * 60)

beso = BESOTopologyOptimization(nelx=60, nely=40, volfrac=0.5, er=0.02)
x_beso, history_beso = beso.optimize(n_iter=100)

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 优化拓扑
ax = axes[0, 0]
im = ax.imshow(x_beso, cmap='gray_r', origin='lower')
ax.set_xlabel('x', fontsize=11)
ax.set_ylabel('y', fontsize=11)
ax.set_title('BESO Optimized Topology', fontsize=12, fontweight='bold')
plt.colorbar(im, ax=ax)

# 体积收敛
ax = axes[0, 1]
ax.plot(history_beso['volume'], 'b-', linewidth=2)
ax.axhline(y=beso.volfrac, color='r', linestyle='--', label='Target Volume')
ax.set_xlabel('Iteration', fontsize=11)
ax.set_ylabel('Volume Fraction', fontsize=11)
ax.set_title('Volume Convergence', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)

# 灵敏度分布
ax = axes[1, 0]
sensitivity = beso.compute_sensitivity(x_beso)
im = ax.imshow(sensitivity, cmap='hot', origin='lower')
ax.set_xlabel('x', fontsize=11)
ax.set_ylabel('y', fontsize=11)
ax.set_title('Sensitivity Distribution', fontsize=12, fontweight='bold')
plt.colorbar(im, ax=ax)

# 优化过程动画帧示意
ax = axes[1, 1]
# 显示材料分布的边界
from scipy import ndimage
boundary = ndimage.binary_dilation(x_beso) ^ x_beso
ax.imshow(boundary, cmap='Reds', origin='lower')
ax.set_xlabel('x', fontsize=11)
ax.set_ylabel('y', fontsize=11)
ax.set_title('Material Boundary', fontsize=12, fontweight='bold')

plt.tight_layout()
plt.savefig(f'{output_dir}/beso_topology_optimization.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ BESO拓扑优化结果已保存")

6. 多目标与约束拓扑优化

6.1 多目标拓扑优化

实际工程设计中，往往需要在多个相互冲突的目标之间权衡，如刚度最大化与重量最小化、刚度与固有频率等。

多目标拓扑优化的数学模型：

$min⁡ρ{C1(ρ),C2(ρ),...,Cm(ρ)}\min_{\rho} \{C_1(\rho), C_2(\rho), ..., C_m(\rho)\}$

$s.t.∑eρeve≤V∗\text{s.t.} \quad \sum_{e} \rho_e v_e \leq V^*$

$\rho_{\min} \leq \rho_e \leq 1$

加权和方法：
$min⁡ρ∑i=1mwiCi(ρ)\min_{\rho} \sum_{i=1}^{m} w_i C_i(\rho)$

其中 $w_i$ 是权重系数，满足 $∑wi=1\sum w_i = 1$ 。

帕累托最优：多目标优化的解不是唯一的，而是一组帕累托最优解，形成帕累托前沿。

6.2 考虑应力约束的拓扑优化

应力约束拓扑优化在实际工程中非常重要，因为结构的失效往往由局部应力集中引起。

应力约束的难点：

局部性：应力是局部量，约束数量巨大
奇异性：低密度区域的应力计算不稳定
收敛性：应力约束的灵敏度分析复杂

应力松弛技术：
$σvmrelaxed=ρqσvm\sigma_{vm}^{relaxed} = \rho^q \sigma_{vm}$

其中 $q$ 是松弛因子，避免低密度区域的应力奇异性。

6.3 动态响应拓扑优化

动态响应拓扑优化考虑结构的动态特性，如固有频率最大化、动态柔度最小化等。

固有频率最大化：
$max⁡ρω1(ρ)\max_{\rho} \omega_1(\rho)$

$s.t.(K−ω2M)ϕ=0\text{s.t.} \quad (\mathbf{K} - \omega^2 \mathbf{M})\boldsymbol{\phi} = \mathbf{0}$

动态柔度最小化：
$min⁡ρCdynamic=∫0TFTUdt\min_{\rho} C_{dynamic} = \int_{0}^{T} \mathbf{F}^T \mathbf{U} dt$

7. 多尺度拓扑优化

7.1 多尺度设计的基本概念

多尺度拓扑优化在宏观结构优化的同时，考虑微观材料结构的设计，实现材料-结构一体化优化。

宏观尺度：确定材料在结构中的分布
微观尺度：设计材料的微结构构型

多尺度优化的优势：

突破传统材料性能极限
实现功能梯度材料设计
充分利用增材制造能力

7.2 均匀化方法与等效性能

多尺度拓扑优化需要建立微观结构与宏观性能之间的关系，均匀化方法是核心理论工具。

均匀化理论：对于周期性微结构，宏观等效弹性张量为：

$CijklH=1∣Y∣∫YCijpq(y)(δpkδql+εpkkl(y))dY\mathbb{C}_{ijkl}^{H} = \frac{1}{|Y|} \int_Y \mathbb{C}_{ijpq}(\mathbf{y}) \left( \delta_{pk}\delta_{ql} + \varepsilon_{pk}^{kl}(\mathbf{y}) \right) dY$

其中 $εpkkl\varepsilon_{pk}^{kl}$ 是特征应变场，通过求解单元问题获得。

7.3 多尺度拓扑优化实现

多尺度拓扑优化的迭代流程：

宏观优化：在给定微观结构下，优化宏观材料分布
微观优化：在宏观应力/应变条件下，优化微观结构
收敛检查：检查宏观-微观耦合收敛性
若不收敛，返回步骤1

案例4：多尺度拓扑优化概念演示

import numpy as np
import matplotlib.pyplot as plt
import os

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class MultiscaleTopologyOptimization:
    """
    多尺度拓扑优化概念演示
    展示宏观-微观协同优化的思想
    """

    def __init__(self, macro_nelx=30, macro_nely=20, micro_nelx=10, micro_nely=10):
        self.macro_nelx = macro_nelx
        self.macro_nely = macro_nely
        self.micro_nelx = micro_nelx
        self.micro_nely = micro_nely

        # 宏观密度场
        self.macro_x = np.ones((macro_nely, macro_nelx)) * 0.5

        # 微观结构库（简化：每个宏观单元对应一个微观结构参数）
        self.micro_params = np.random.rand(macro_nely, macro_nelx, 2)  # 孔洞大小和方向

        print("=" * 60)
        print("多尺度拓扑优化器初始化")
        print("=" * 60)
        print(f"宏观网格: {macro_nelx} x {macro_nely}")
        print(f"微观网格: {micro_nelx} x {micro_nely}")
        print("=" * 60)

    def generate_microstructure(self, param, nelx, nely):
        """
        根据参数生成微观结构
        param: [孔洞大小, 方向]
        """
        x = np.linspace(-1, 1, nelx)
        y = np.linspace(-1, 1, nely)
        X, Y = np.meshgrid(x, y)

        hole_size = param[0]
        orientation = param[1] * np.pi  # 转换为弧度

        # 旋转坐标
        Xr = X * np.cos(orientation) + Y * np.sin(orientation)
        Yr = -X * np.sin(orientation) + Y * np.cos(orientation)

        # 生成椭圆孔洞
        micro = np.ones((nely, nelx))
        ellipse = (Xr / (hole_size + 0.1))**2 + (Yr / (0.5 * hole_size + 0.1))**2
        micro[ellipse < 1] = 0

        return micro

    def compute_effective_property(self, micro):
        """
        计算微观结构的等效弹性模量（简化模型）
        """
        # 简化：使用体积分数估算等效模量
        volume_fraction = np.mean(micro)
        # SIMP-like插值
        E_eff = 1e-3 + volume_fraction**3 * (1.0 - 1e-3)
        return E_eff

    def optimize(self, n_iter=30):
        """执行多尺度优化"""
        print("\n开始多尺度拓扑优化...")

        history = {'macro_volume': [], 'avg_E_eff': []}

        for iter in range(n_iter):
            # 宏观优化步骤（简化）
            # 更新宏观密度场
            x = np.linspace(0, 1, self.macro_nelx)
            y = np.linspace(0, 1, self.macro_nely)
            X, Y = np.meshgrid(x, y)

            # 模拟载荷路径优化
            load_path = np.exp(-3 * ((X - 1)**2 + (Y - 1)**2))
            support_effect = np.exp(-3 * (X**2 + Y**2))

            self.macro_x = 0.3 + 0.4 * (load_path + 0.5 * support_effect)
            self.macro_x = np.clip(self.macro_x, 0.1, 1.0)

            # 微观优化步骤
            # 根据宏观应力状态优化微观结构
            for i in range(self.macro_nely):
                for j in range(self.macro_nelx):
                    # 根据局部密度调整微观结构参数
                    density = self.macro_x[i, j]
                    self.micro_params[i, j, 0] = 1.0 - density  # 孔洞大小
                    self.micro_params[i, j, 1] = 0.5 + 0.5 * np.sin(iter * 0.1)  # 方向

            # 计算等效性能
            E_eff_values = []
            for i in range(self.macro_nely):
                for j in range(self.macro_nelx):
                    micro = self.generate_microstructure(
                        self.micro_params[i, j],
                        self.micro_nelx, self.micro_nely
                    )
                    E_eff = self.compute_effective_property(micro)
                    E_eff_values.append(E_eff)

            avg_E_eff = np.mean(E_eff_values)

            history['macro_volume'].append(np.mean(self.macro_x))
            history['avg_E_eff'].append(avg_E_eff)

            if iter % 5 == 0:
                print(f"Iter {iter:3d}: Macro Volume = {np.mean(self.macro_x):.4f}, "
                      f"Avg E_eff = {avg_E_eff:.4f}")

        print("\n优化完成!")
        return history

# 运行多尺度优化
print("\n" + "=" * 60)
print("案例4: 多尺度拓扑优化")
print("=" * 60)

multiscale = MultiscaleTopologyOptimization(
    macro_nelx=20, macro_nely=15,
    micro_nelx=8, micro_nely=8
)
history_ms = multiscale.optimize(n_iter=30)

# 可视化
fig, axes = plt.subplots(2, 3, figsize=(16, 10))

# 宏观密度分布
ax = axes[0, 0]
im = ax.imshow(multiscale.macro_x, cmap='viridis', origin='lower')
ax.set_title('Macroscopic Density', fontsize=12, fontweight='bold')
plt.colorbar(im, ax=ax)

# 微观结构示例（几个代表性单元）
representative_cells = [(5, 5), (10, 7), (15, 10)]
for idx, (i, j) in enumerate(representative_cells):
    if idx < 3:
        ax = axes[0, idx] if idx > 0 else axes[0, 0]
        if idx > 0:
            micro = multiscale.generate_microstructure(
                multiscale.micro_params[j, i],
                multiscale.micro_nelx, multiscale.micro_nely
            )
            im = ax.imshow(micro, cmap='gray_r', origin='lower')
            ax.set_title(f'Microstructure ({i},{j})', fontsize=11, fontweight='bold')
            ax.axis('off')

# 微观结构示例2
ax = axes[0, 2]
i, j = 10, 15
if j < multiscale.macro_nelx and i < multiscale.macro_nely:
    micro = multiscale.generate_microstructure(
        multiscale.micro_params[i, j],
        multiscale.micro_nelx, multiscale.micro_nely
    )
    im = ax.imshow(micro, cmap='gray_r', origin='lower')
    ax.set_title(f'Microstructure ({j},{i})', fontsize=11, fontweight='bold')
    ax.axis('off')

# 宏观体积收敛
ax = axes[1, 0]
ax.plot(history_ms['macro_volume'], 'b-', linewidth=2)
ax.set_xlabel('Iteration', fontsize=11)
ax.set_ylabel('Macro Volume Fraction', fontsize=11)
ax.set_title('Macro Volume Convergence', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)

# 等效模量收敛
ax = axes[1, 1]
ax.plot(history_ms['avg_E_eff'], 'r-', linewidth=2)
ax.set_xlabel('Iteration', fontsize=11)
ax.set_ylabel('Average E_eff', fontsize=11)
ax.set_title('Effective Modulus Convergence', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)

# 微观结构参数分布
ax = axes[1, 2]
im = ax.imshow(multiscale.micro_params[:, :, 0], cmap='hot', origin='lower')
ax.set_title('Microstructure Parameter (Hole Size)', fontsize=11, fontweight='bold')
plt.colorbar(im, ax=ax)

plt.tight_layout()
plt.savefig(f'{output_dir}/multiscale_topology_optimization.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 多尺度拓扑优化结果已保存")

8. 拓扑优化的工程应用

8.1 航空航天结构

拓扑优化在航空航天领域的应用：

飞机结构件：翼肋、隔框、接头等承力构件的轻量化设计，可实现20%-40%的减重。

发动机部件：涡轮盘、叶片、机匣等高温部件的冷却通道优化和热-力耦合设计。

航天器结构：卫星支架、火箭级间段等，在满足发射载荷条件下实现极致轻量化。

案例：空客A380机翼前缘支架通过拓扑优化减重超过30%，同时满足强度和刚度要求。

8.2 汽车工程应用

车身结构：白车身拓扑优化实现碰撞安全和轻量化的平衡。

底盘部件：控制臂、转向节、副车架等，优化应力分布，提高疲劳寿命。

动力总成：发动机支架、变速箱壳体等，降低振动和噪声。

电动化趋势：电池包结构、电机壳体等新型部件的优化设计。

8.3 增材制造与拓扑优化

增材制造（3D打印）与拓扑优化是天然的黄金组合：

设计自由：增材制造可以制造任意复杂形状，解除了传统制造对拓扑优化的约束。

功能集成：将多个零件集成到一个优化结构中，减少装配工序。

内部结构：利用晶格、多孔等内部结构实现功能梯度材料。

制造约束：考虑增材制造的特殊约束，如支撑结构、打印方向、热变形等。

9. 拓扑优化的前沿发展

9.1 深度学习驱动的拓扑优化

深度学习为拓扑优化带来新机遇：

神经网络代理模型：训练神经网络替代有限元分析，实现毫秒级响应预测。

生成式设计：使用生成对抗网络（GAN）直接生成优化结构。

强化学习优化：将拓扑优化建模为序列决策问题，使用强化学习求解。

物理信息神经网络（PINN）：将物理约束嵌入神经网络，实现物理一致的优化。

9.2 鲁棒性与可靠性拓扑优化

考虑不确定性的拓扑优化：

鲁棒拓扑优化：优化结构对参数扰动的不敏感性
$min⁡ρmax⁡δ∈ΔC(ρ,δ)\min_{\rho} \max_{\delta \in \Delta} C(\rho, \delta)$

可靠性拓扑优化：确保结构在给定可靠度下满足约束
$P(g(ρ,X)≤0)≥RtargetP(g(\rho, \mathbf{X}) \leq 0) \geq R_{target}$

9.3 多物理场耦合拓扑优化

考虑多种物理效应的拓扑优化：

热-力耦合：优化散热结构与结构强度的平衡
流-固耦合：优化流体通道与结构强度的协同
电-磁-力耦合：优化智能材料和多功能结构

10. 结论与展望

10.1 方法总结

本文系统介绍了拓扑优化的主要方法：

SIMP方法：最成熟、应用最广泛，适合大规模问题
水平集方法：边界清晰，便于CAD集成
ESO/BESO方法：概念直观，易于实现
多尺度方法：突破材料性能极限，实现材料-结构一体化设计

10.2 应用建议

方法选择：

一般工程问题：SIMP方法
需要清晰边界：水平集方法
概念验证：ESO方法
创新材料设计：多尺度方法

实践经验：

合理设置滤波半径，平衡优化结果和数值稳定性
渐进增加惩罚因子，避免过早陷入局部最优
多目标优化时，充分探索帕累托前沿
考虑制造约束，确保设计可制造

10.3 未来展望

拓扑优化的发展方向：

智能化：深度学习与拓扑优化深度融合，实现实时优化
多尺度：从原子到宏观的全尺度优化设计
多物理：耦合多种物理场的综合优化
可靠性：考虑不确定性的鲁棒设计
可持续：生命周期视角的绿色拓扑优化

参考文献

Bendsøe M P, Sigmund O. Topology optimization: theory, methods and applications[M]. Springer Science & Business Media, 2003.
Sigmund O. A 99 line topology optimization code written in Matlab[J]. Structural and Multidisciplinary Optimization, 2001, 21(2): 120-127.
Allaire G, Jouve F, Toader A M. Structural optimization using sensitivity analysis and a level-set method[J]. Journal of Computational Physics, 2004, 194(1): 363-393.
Xie Y M, Steven G P. A simple evolutionary procedure for structural optimization[J]. Computers & Structures, 1993, 49(5): 885-896.
Huang X, Xie Y M. Evolutionary topology optimization of continuum structures: methods and applications[M]. John Wiley & Sons, 2010.
龙凯, 左文杰, 李煊宇. 结构拓扑优化设计的大步长迭代算法[M]. 科学出版社, 2020.
刘书田, 陈飙松. 拓扑优化与增材制造[M]. 机械工业出版社, 2021.
朱继宏, 张卫红. 结构轻量化设计理论方法与应用[M]. 西北工业大学出版社, 2019.
