第078篇：虚拟现实与可视化分析
摘要
随着工程仿真技术的快速发展，仿真模型规模和复杂度不断增加，传统的二维可视化方式已难以满足大规模、高维度仿真数据的分析需求。虚拟现实（Virtual Reality, VR）技术为强度仿真结果的可视化与分析提供了全新的交互范式，使工程师能够沉浸式地观察应力场、变形模式和裂纹扩展等复杂物理现象。本文系统阐述了虚拟现实技术在强度仿真可视化中的应用原理与方法，包括三维可视化基础、大规模数据渲染、沉浸式交互技术、仿真结果动画生成以及VR环境下的强度分析工作流。通过Python实现应力场三维可视化系统、变形动画生成器和虚拟现实交互界面，展示如何利用现代可视化技术提升仿真结果的解读效率和设计决策质量。本文还探讨了增强现实（AR）和混合现实（MR）在强度仿真中的潜在应用，为工程仿真的可视化分析提供理论与实践指导。
关键词
虚拟现实, 可视化分析, 三维渲染, 沉浸式交互, 应力场可视化, 变形动画, 科学可视化, 强度仿真
1. 引言
1.1 可视化在强度仿真中的重要性
工程仿真的核心价值在于帮助工程师理解结构的力学行为，从而做出正确的设计决策。然而，现代强度仿真产生的数据量呈指数级增长：一个典型的有限元模型可能包含数百万个单元，每个单元又有多个应力、应变分量；瞬态分析可能产生数千个时间步的结果；多物理场耦合分析更是涉及多种物理量的时空分布。如何有效地呈现和解读这些海量数据，成为强度仿真领域面临的重要挑战。
传统可视化方式的局限性：
- 二维截面的信息损失：传统的云图和曲线只能展示特定截面或路径上的结果，难以呈现三维应力场的全貌
- 静态图像的表达能力有限：静态图像无法展示动态过程，如裂纹扩展、冲击响应等瞬态现象
- 交互性不足：传统的后处理软件交互方式较为单一，用户难以从不同角度和尺度观察仿真结果
- 协作困难：分散在各地的团队成员难以共享同一视角和分析结论
先进可视化技术的需求：
- 三维立体呈现：能够直观展示复杂三维结构中的应力分布和变形模式
- 动态过程展示：通过动画展示载荷施加、变形发展和失效演化的完整过程
- 沉浸式交互：允许用户"进入"仿真模型内部，从任意角度观察细节
- 多维度信息融合：同时展示几何、应力、温度等多种信息

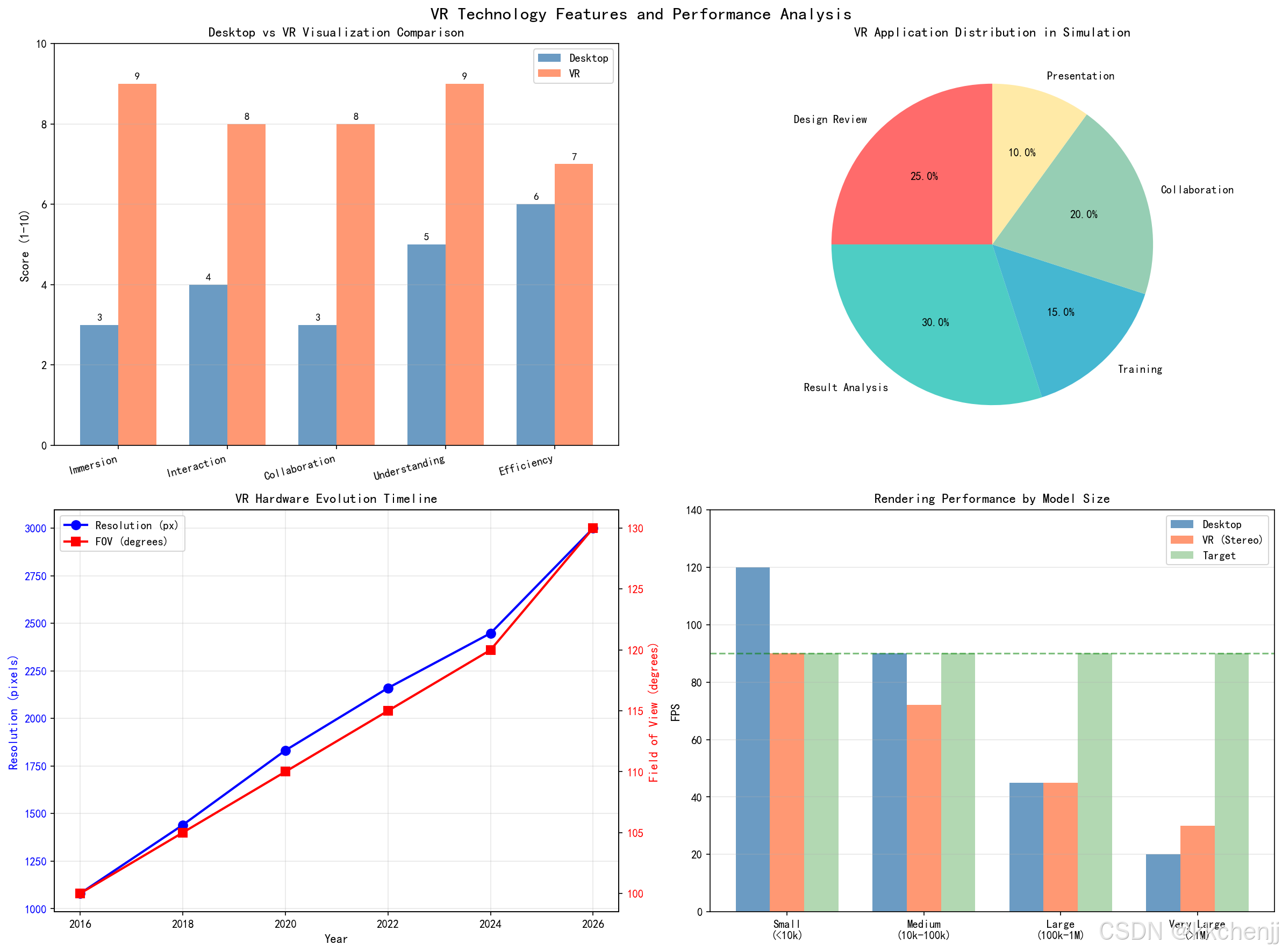

1.2 虚拟现实技术的发展
虚拟现实技术通过计算机生成三维虚拟环境，使用户获得身临其境的沉浸感。近年来，VR技术在硬件和软件方面都取得了长足进步：
硬件发展：
- 头戴式显示器（HMD）：分辨率从早期的1080p提升到4K甚至8K，刷新率达到90-120Hz，显著减少了眩晕感
- 追踪技术： inside-out追踪技术无需外部基站，六自由度（6DOF）手柄和手势识别提供了自然的交互方式
- 计算能力：GPU性能的飞速提升使得实时渲染复杂三维场景成为可能
软件生态：
- 游戏引擎：Unity和Unreal Engine等游戏引擎提供了强大的实时渲染能力和完善的VR支持
- WebVR/WebXR：基于浏览器的VR技术降低了开发门槛，便于跨平台部署
- 科学可视化库：VTK、Mayavi等科学计算可视化库开始支持VR输出
1.3 VR在强度仿真中的应用场景
虚拟现实技术在强度仿真领域具有广阔的应用前景：
设计审查与验证：
- 设计师可以在VR环境中"走进"产品内部，检查结构设计的合理性
- 通过尺寸标注和剖切功能，验证关键部位的尺寸和间隙
- 多人协作模式下，团队成员可以在同一虚拟空间讨论设计方案
仿真结果分析：
- 沉浸式观察应力集中区域，识别潜在的失效位置
- 动态展示变形过程，理解结构的刚度特性
- 多物理场结果叠加，分析耦合效应
培训与演示：
- 新员工可以通过VR体验典型失效案例，加深对强度理论的理解
- 向非技术人员展示仿真结果时，VR提供了直观的沟通方式
- 虚拟实验室环境可以进行危险或昂贵的试验培训
1.4 本文内容安排
本文系统介绍虚拟现实与可视化分析在强度仿真中的应用，内容安排如下：
第2章介绍科学可视化的基本原理，包括颜色映射、等值面提取、体绘制等核心技术。
第3章详细阐述三维应力场的可视化方法，包括张量场可视化、主应力轨迹和失效准则可视化。
第4章介绍变形动画的生成技术，包括关键帧插值、变形缩放和动画同步。
第5章探讨虚拟现实交互技术，包括VR硬件架构、交互设计和沉浸式分析工作流。
第6章介绍大规模仿真数据的渲染优化，包括LOD技术、数据压缩和流式加载。
第7章通过Python实现应力场三维可视化系统、变形动画生成器和VR交互界面，展示完整的可视化解决方案。
第8章总结全文并展望VR技术在强度仿真中的未来发展趋势。
2. 科学可视化基础
2.1 可视化流程与管线
科学可视化的核心任务是将抽象的数值数据转换为人类可理解的视觉图像。一个完整的可视化流程包括以下步骤：
数据获取与预处理：
- 从仿真软件（如ANSYS、Abaqus、NASTRAN）导出结果数据
- 数据格式转换和清洗，处理缺失值和异常值
- 网格简化和重采样，平衡精度与渲染效率
映射与编码：
- 将物理量（应力、应变、温度等）映射到视觉属性（颜色、亮度、透明度）
- 选择合适的颜色映射表（colormap），考虑色盲友好性和感知均匀性
- 确定数值范围和数据归一化方法
图形生成：
- 将数据转换为几何图元（点、线、面、体）
- 应用光照模型和材质属性
- 设置相机参数和视图变换
渲染与交互：
- 光栅化或光线追踪生成最终图像
- 支持用户交互（旋转、缩放、剖切）
- 动画播放和时间步切换
2.2 颜色映射与感知
颜色是科学可视化中最常用的编码方式。合理的颜色映射能够有效地传达数据信息，而不当的选择则可能导致误解。
2.2.1 颜色映射表类型
顺序型（Sequential）：
- 用于表示有序数据，数值从小到大
- 通常使用单一色相的亮度变化，如从浅蓝到深蓝
- 示例：温度分布、位移大小
发散型（Diverging）：
- 用于表示偏离中心值的数据，如正负偏差
- 使用两种对比色相，中间为中性色（白或灰）
- 示例：应力相对于平均值的偏差、变形方向
分类型（Qualitative）：
- 用于表示离散类别，无顺序关系
- 使用明显区分的多种色相
- 示例：材料类型、失效模式
循环型（Cyclic）：
- 用于表示周期性数据，如角度、相位
- 色相在色轮上循环变化
- 示例：主应力方向、裂纹扩展角度
2.2.2 颜色感知与色盲友好
人类视觉系统对颜色的感知是非线性的，设计颜色映射时需要考虑：
感知均匀性：
- 相同的数值变化应该在视觉上产生相同的感知差异
- CIELAB颜色空间比RGB更适合设计感知均匀的颜色映射
色盲友好性：
- 约8%的男性存在某种形式的色盲
- 避免仅依赖红绿对比，使用亮度差异作为补充编码
- Viridis、Plasma等现代颜色映射考虑了色盲友好性
文化因素：
- 不同文化对颜色的含义理解可能不同
- 蓝色通常表示"冷"或"低"，红色表示"热"或"高"，但存在例外
2.3 等值面提取与体绘制
对于三维标量场（如应力、温度），等值面提取和体绘制是两种主要的可视化方法。
2.3.1 等值面提取
等值面是标量场中数值等于某一阈值的点的集合，类似于二维等高线的三维推广。
Marching Cubes算法：
- 将体数据划分为立方体网格
- 根据每个立方体顶点处的数值与阈值的相对大小，确定等值面与立方体的交点
- 使用预定义的查找表确定三角面片的拓扑连接关系
- 线性插值计算交点位置
算法优化：
- 空间分割结构（如八叉树）加速空区域跳过
- 自适应细化在感兴趣区域提高精度
- 并行化利用GPU加速计算
应用示例：
- 提取von Mises应力等于屈服强度的等值面，可视化塑性区
- 提取温度等于相变温度的等值面，显示相变前沿
2.3.2 体绘制
体绘制直接渲染三维数据场，通过积分光线穿透体数据时的颜色和透明度，生成最终图像。
光线投射算法：
- 从每个像素发出光线，穿透体数据
- 沿光线采样数据值，映射为颜色和透明度
- 使用从前到后或从后到前的合成公式累积颜色
传递函数设计：
- 传递函数定义数据值到颜色和不透明度的映射
- 多维传递函数可以同时考虑数据值和梯度大小
- 交互式传递函数编辑允许用户探索数据特征
加速技术：
- 早期光线终止：当累积不透明度接近1时提前终止
- 空间跳跃：利用空区域跳过加速
- 硬件加速：利用GPU的纹理映射和混合功能
2.4 矢量场与张量场可视化
强度和仿真中常见的矢量场包括位移场、速度场，张量场包括应力、应变。
2.4.1 矢量场可视化
箭头/图标法：
- 在离散点上绘制箭头，方向和长度表示矢量方向和大小
- 需要合理选择采样密度，避免视觉混乱
- 可以使用图标（如圆锥、圆柱）替代简单箭头
流线/迹线/脉线：
- 流线：某一时刻与速度场相切的曲线
- 迹线：单个质点随时间运动的轨迹
- 脉线：连续释放的示踪质点在某时刻形成的曲线
- 通过积分矢量场生成，可以展示流动结构
纹理法：
- 线积分卷积（LIC）：沿流线方向对噪声纹理进行卷积，生成连续的流动纹理
- 反应扩散纹理：模拟化学反应在矢量场中的传播，形成可视化图案
2.4.2 张量场可视化
应力张量和应变张量是二阶对称张量，具有三个主值和三个主方向。
主值可视化：
- 将三个主应力分别可视化，或使用等值面显示特定主应力
- 使用颜色编码主应力比值，如应力三轴度
主方向可视化：
- 在主方向处绘制小椭球或十字，表示主应力方向
- 使用线积分卷积展示主应力轨迹
张量图标：
- 椭球图标：三个轴长与主应力大小成正比
- 超级二次曲面：可以调节形状参数，区分拉伸和压缩状态
- 使用颜色区分拉应力（暖色）和压应力（冷色）
3. 应力场三维可视化
3.1 应力张量的可视化表示
应力张量是一个二阶对称张量，包含6个独立分量（在三维情况下）。如何有效地可视化这一复杂物理量，是强度仿真可视化的核心问题。
3.1.1 标量不变量可视化
最常用的方法是将张量转换为标量进行可视化：
von Mises等效应力：
σvm=12[(σ1−σ2)2+(σ2−σ3)2+(σ3−σ1)2] \sigma_{vm} = \sqrt{\frac{1}{2}\left[(\sigma_1-\sigma_2)^2 + (\sigma_2-\sigma_3)^2 + (\sigma_3-\sigma_1)^2\right]} σvm=21[(σ1−σ2)2+(σ2−σ3)2+(σ3−σ1)2]
- 表示材料的屈服倾向，是强度评估的核心指标
- 使用等值面可以清晰显示高应力区域
静水压力：
p=σ1+σ2+σ33 p = \frac{\sigma_1 + \sigma_2 + \sigma_3}{3} p=3σ1+σ2+σ3
- 表示球应力部分，影响体积变形
- 正值表示拉伸，负值表示压缩
应力三轴度：
η=pσvm \eta = \frac{p}{\sigma_{vm}} η=σvmp
- 影响材料的延性-脆性转变
- 高应力三轴度促进孔洞形核和聚合，导致延性降低
3.1.2 主应力可视化
主应力是应力张量的特征值，具有明确的物理意义：
主应力等值面：
- 分别提取三个主应力的等值面
- 使用不同颜色区分（如σ1-红、σ2-绿、σ3-蓝）
- 可以观察到主应力方向的旋转和大小变化
主应力方向场：
- 在网格点上绘制小线段，表示主应力方向
- 使用流线追踪主应力轨迹
- 在关键区域（如缺口根部）加密显示
3.2 失效准则可视化
失效准则将复杂的应力状态转换为单一的失效指标，便于判断结构安全性。
3.2.1 经典失效准则
最大主应力准则：
σmax≤σallowable \sigma_{max} \leq \sigma_{allowable} σmax≤σallowable
- 适用于脆性材料
- 可视化：显示最大主应力超过允许值的区域
von Mises屈服准则：
σvm≤σy \sigma_{vm} \leq \sigma_y σvm≤σy
- 适用于延性材料
- 可视化：显示等效应力超过屈服强度的区域（塑性区）
Tresca准则：
τmax=σ1−σ32≤τy \tau_{max} = \frac{\sigma_1 - \sigma_3}{2} \leq \tau_y τmax=2σ1−σ3≤τy
- 基于最大剪应力
- 可视化：显示最大剪应力分布
3.2.2 安全系数可视化
安全系数是强度设计中的关键指标：
n=σfailureσworking n = \frac{\sigma_{failure}}{\sigma_{working}} n=σworkingσfailure
安全系数云图：
- 使用发散型颜色映射，n=1为临界值
- 红色表示n<1（失效），绿色表示n>1（安全）
- 可以直观识别结构中的薄弱环节
安全裕度分析：
- 显示安全系数低于设计要求的区域
- 结合灵敏度分析，识别对安全系数影响最大的设计参数
3.3 多物理场结果叠加
现代强度仿真往往涉及多物理场耦合，可视化需要同时展示多种物理量。
3.3.1 温度-应力耦合可视化
颜色+等值面组合：
- 使用颜色映射表示温度分布
- 叠加von Mises应力等值面，显示高应力区域
- 可以观察到热应力集中的位置
剖切显示：
- 通过交互式剖切，展示内部温度梯度和应力分布
- 在剖切面上使用二维云图，在三维空间使用体绘制
3.3.2 损伤-应力耦合可视化
透明度叠加：
- 使用体绘制显示损伤变量分布
- 叠加应力等值面，观察损伤与应力的相关性
- 损伤区域使用高透明度，应力等值面使用低透明度
多时间步动画：
- 展示损伤萌生、扩展直至失效的完整过程
- 同步显示载荷-位移曲线，建立宏观响应与微观损伤的关联

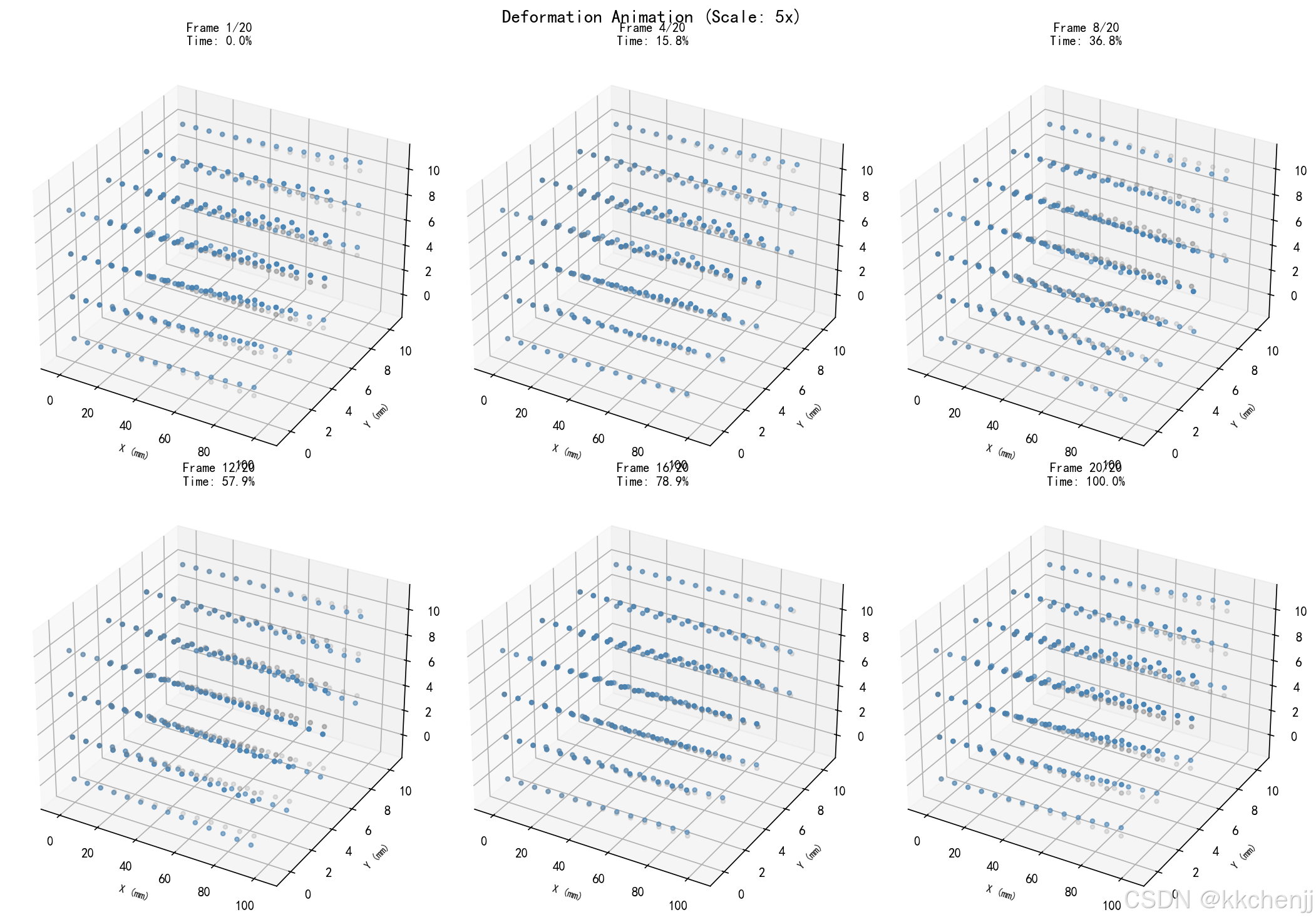

4. 变形动画生成技术
4.1 变形动画原理
变形动画通过连续展示结构在载荷作用下的形状变化，帮助工程师理解结构的刚度特性和变形模式。
4.1.1 关键帧插值
线性插值：
u(t)=(1−α)νi+ανi+1,α=t−titi+1−ti u(t) = (1-\alpha)\nu_i + \alpha\nu_{i+1}, \quad \alpha = \frac{t-t_i}{t_{i+1}-t_i} u(t)=(1−α)νi+ανi+1,α=ti+1−tit−ti
- 简单高效，但可能产生不连续的加速度
- 适用于稳态或准静态分析
样条插值：
- 使用三次样条或B样条保证一阶或二阶导数连续
- 产生更平滑的动画效果
- 适用于动态分析和振动模态展示

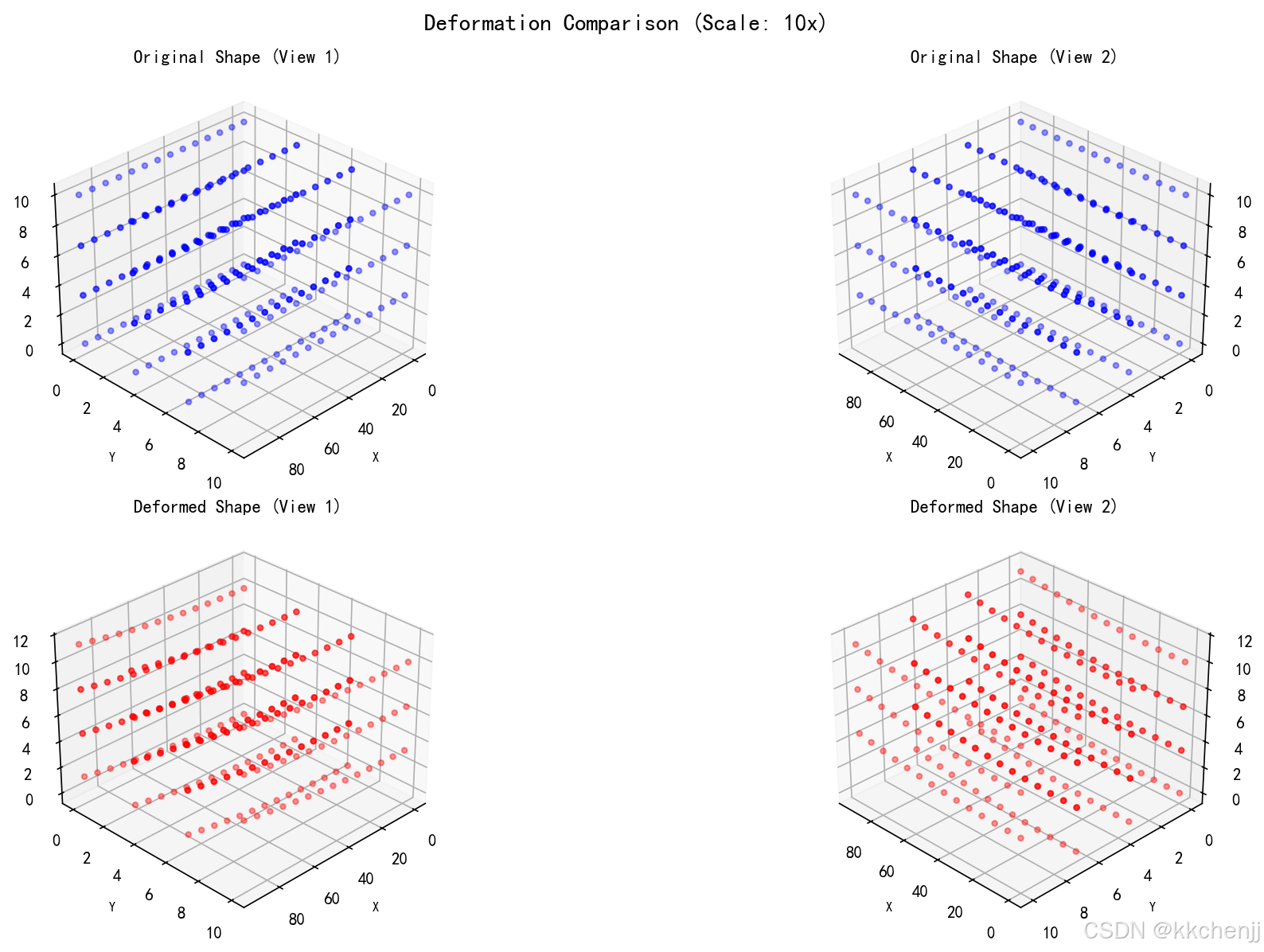

4.1.2 变形缩放
实际结构的变形往往很小，肉眼难以察觉，需要进行放大显示：
均匀缩放：
udisplay=νoriginal×scale_factor u_{display} = \nu_{original} \times scale\_factor udisplay=νoriginal×scale_factor
- 缩放因子通常为10-1000倍
- 保持变形的相对比例，不改变变形模式
非均匀缩放：
- 对不同方向使用不同缩放因子
- 用于强调特定方向的变形
- 需要标注实际变形值，避免误解
4.2 动画同步与多视图
复杂仿真往往包含多个相关结果，需要同步展示。
4.2.1 动画同步
时间同步：
- 变形动画与载荷-位移曲线同步播放
- 应力云图与变形动画同步更新
- 使用统一的时间轴控制
事件标记：
- 在动画中标记关键事件（如屈服、失效）
- 显示当前时间步的数值信息
- 支持跳转到特定事件帧
4.2.2 多视图布局
画中画：
- 主视图显示三维变形动画
- 小窗口显示关键截面的二维结果
- 可以同时观察整体和局部行为
分屏显示：
- 左右分屏对比不同设计方案
- 上下分屏展示不同物理量
- 支持联动操作（旋转、缩放同步）
4.3 高级动画技术
4.3.1 粒子追踪
在变形体上释放示踪粒子，展示物质点的运动轨迹：
粒子发射：
- 在结构表面或内部均匀发射粒子
- 粒子随结构变形而移动
- 粒子轨迹形成流线，展示变形模式
粒子属性：
- 粒子颜色可以表示应力、应变等物理量
- 粒子大小可以表示变形梯度
- 粒子寿命控制轨迹长度
4.3.2 变形纹理
在结构表面施加纹理，通过纹理变形展示局部变形：
网格纹理：
- 在表面绘制规则网格
- 变形后网格扭曲，直观显示剪切和拉伸
- 适用于板壳结构的大变形分析
条纹纹理：
- 使用平行条纹（如莫尔条纹）
- 条纹偏移和弯曲表示面内变形
- 可以定量测量变形大小
5. 虚拟现实交互技术
5.1 VR硬件架构
一个完整的VR系统包括以下组件：
5.1.1 头戴式显示器（HMD）
显示技术：
- 屏幕类型：OLED或LCD，提供高对比度和快速响应
- 分辨率：单眼分辨率从1080×1200提升到2160×1200甚至更高
- 刷新率：90-120Hz，减少运动模糊和眩晕感
- 视场角（FOV）：100-110度，提供沉浸式体验
光学系统：
- 菲涅尔透镜：轻薄设计，大视场角
- 非球面透镜：减少畸变和色差
- 瞳距（IPD）调节：适应不同用户的眼睛间距
追踪技术：
- ** outside-in追踪**：使用外部基站定位，精度高但 setup 复杂
- ** inside-out追踪**：使用头显上的摄像头定位，便携但精度略低
- 追踪维度：六自由度（6DOF），包括位置和姿态
5.1.2 交互设备
手柄控制器：
- 提供六自由度追踪
- 配备按钮、摇杆和触控板
- 触觉反馈增强沉浸感
手势识别：
- 使用摄像头或深度传感器捕捉手部姿态
- 无需手持设备，更自然的交互
- 适用于简单的选择和控制操作
力反馈设备：
- 提供力和力矩反馈
- 可以"感受"到虚拟物体的硬度和形状
- 适用于需要精确力控制的交互
5.2 VR交互设计原则
设计VR中的交互方式需要考虑人的生理和心理特性。
5.2.1 舒适性与安全性
避免晕动症：
- 保持高帧率（>90fps）和低延迟（<20ms）
- 避免快速的加速和减速
- 提供固定的参考点（如虚拟驾驶舱）
安全边界：
- 设置虚拟边界，防止用户碰撞真实世界物体
- 当接近边界时显示警告
- 支持快速退出（如按下特定按钮暂停VR）
5.2.2 自然交互
直接操作：
- 允许用户用手直接抓取、移动虚拟物体
- 使用物理仿真使物体行为符合直觉
- 提供视觉和听觉反馈确认操作
空间UI：
- 将用户界面元素放置在三维空间中
- 菜单和工具栏可以固定在手腕或工具上
- 使用激光指针或手势进行远距离选择
5.2.3 效率与精确性
快捷操作：
- 提供快捷键和手势，减少菜单操作
- 支持语音命令，解放双手
- 记忆用户的常用设置和视角
精确控制：
- 对于需要精确定位的操作（如测量），提供吸附和对齐功能
- 使用缩放功能在全局和局部之间切换
- 提供撤销和重做功能

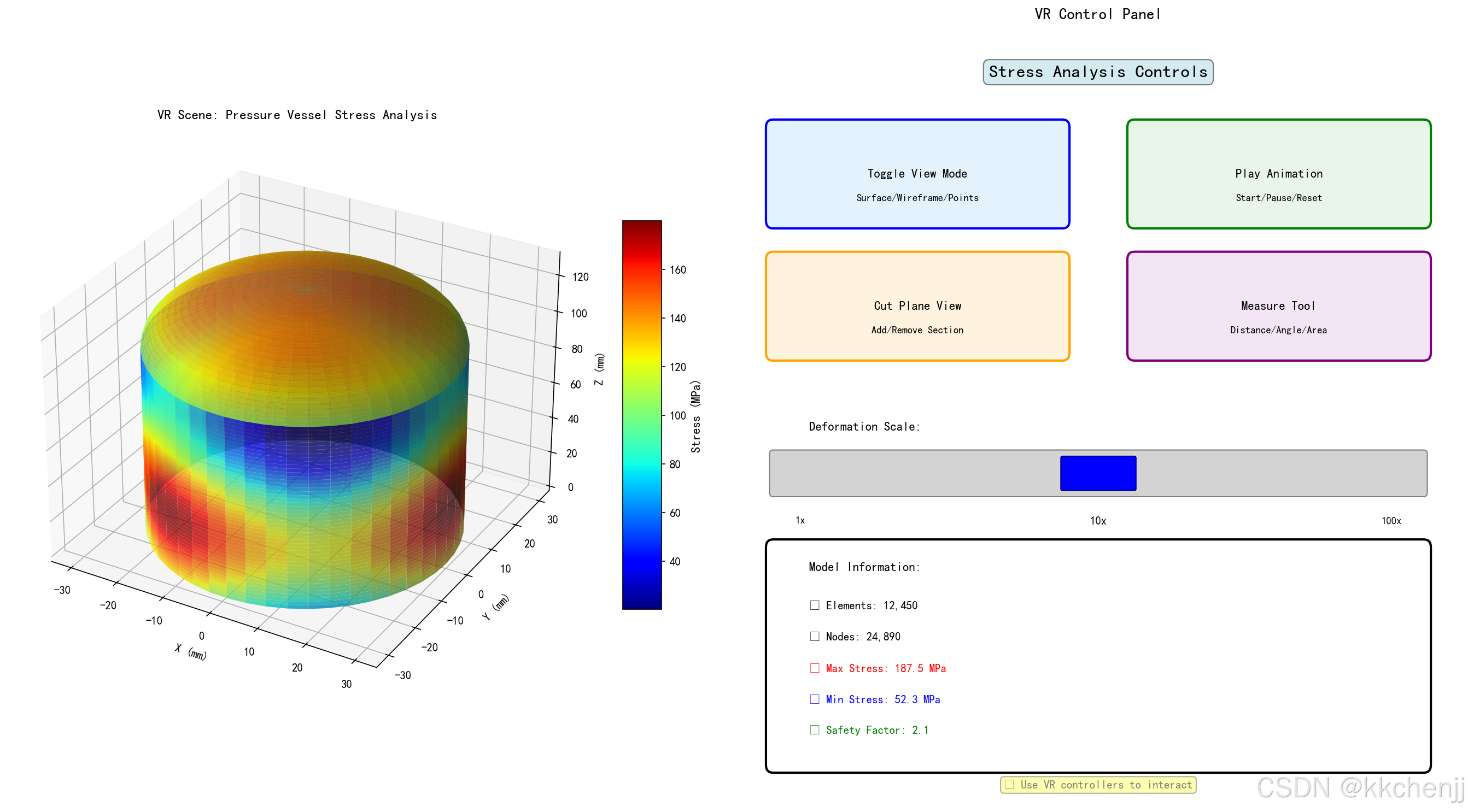

5.3 沉浸式强度分析工作流
在VR环境中进行强度分析需要重新设计工作流。
5.3.1 模型导入与准备
格式转换：
- 将有限元结果转换为VR支持的格式（如glTF、FBX）
- 优化网格，减少多边形数量同时保持视觉质量
- 烘焙纹理，将复杂的材质属性转换为贴图
场景设置：
- 设置合适的光照环境（室内、室外、工作室）
- 添加参考物体（如人体模型、标尺）帮助理解尺度
- 配置初始视角，引导用户关注关键区域
5.3.2 分析操作
剖切与测量：
- 使用虚拟刀具进行任意剖切
- 测量距离、角度和面积
- 在剖切面上显示二维云图
结果查询：
- pointing到任意位置显示该点的数值
- 创建探针，追踪特定点的响应历史
- 比较不同工况或设计方案的结果
标注与协作：
- 在关键位置添加标注和注释
- 多人协作模式下，可以看到其他用户的虚拟化身和激光指针
- 导出VR中的观察结果，生成报告
6. 大规模数据渲染优化
6.1 数据简化与压缩
大规模仿真模型可能包含数百万个单元，直接渲染会导致性能问题。
6.1.1 网格简化
基于二次误差度量的简化：
- 计算每条边折叠引起的几何误差
- 优先折叠对视觉影响小的边
- 保持边界和特征边
层次细节（LOD）：
- 为模型生成多个细节层次
- 根据距离和重要性选择适当的LOD
- 平滑过渡避免LOD切换时的跳跃
6.1.2 数据压缩
几何压缩：
- 使用量化减少坐标精度（如从float32到int16）
- 差分编码相邻顶点的坐标
- 使用专门的网格压缩格式（如Draco）
纹理压缩：
- 使用GPU支持的压缩格式（如DXT、ETC、ASTC）
- 减少显存占用和带宽需求
- 在质量和压缩率之间权衡
6.2 渲染优化技术
6.2.1 遮挡剔除
视锥剔除：
- 剔除完全在视锥之外的物体
- 使用层次包围盒加速
遮挡剔除：
- 剔除被其他物体完全遮挡的部分
- 使用硬件遮挡查询或软件光栅化
- 特别适用于具有复杂内部结构的模型
6.2.2 实例化渲染
对于重复的几何元素（如螺栓、加强筋），使用实例化渲染：
- 只存储一份几何数据
- 使用变换矩阵定位每个实例
- 显著减少内存占用和绘制调用
6.2.3 延迟渲染
对于复杂光照场景，使用延迟渲染：
- 先渲染几何信息到G-buffer
- 然后基于G-buffer计算光照
- 光照计算复杂度与屏幕像素数成正比，而非几何复杂度
6.3 流式加载与渐进传输
对于超大规模数据，无法一次性加载到内存，需要流式加载。
6.3.1 数据分块
空间分块：
- 将模型划分为八叉树或k-d树结构
- 只加载视锥内的数据块
- 预加载即将进入视锥的数据块
重要性驱动：
- 优先加载高应力区域的数据
- 根据用户关注点动态调整加载优先级
- 使用低分辨率占位符，逐步替换为高分辨率数据
6.3.2 渐进传输
几何渐进：
- 先传输低分辨率模型，快速显示概览
- 逐步传输细节，提高视觉质量
- 用户可以在任何时刻开始交互
纹理渐进：
- 使用mipmap，先加载低分辨率纹理
- 逐步提高纹理分辨率
- 避免纹理加载时的闪烁
7. Python实现与案例分析
7.1 案例一：应力场三维可视化系统
本案例使用Python和Mayavi库实现一个应力场三维可视化系统。
import numpy as np
from mayavi import mlab
from scipy.interpolate import griddata
import matplotlib.pyplot as plt
from matplotlib.colors import LinearSegmentedColormap
class StressFieldVisualizer:
"""应力场三维可视化系统"""
def __init__(self):
self.mesh = None
self.stress_data = None
self.figure = None
def load_simulation_data(self, nodes, elements, stress):
"""
加载仿真数据
参数:
nodes: 节点坐标数组 (n_nodes, 3)
elements: 单元连接数组 (n_elements, n_nodes_per_element)
stress: 节点应力数组 (n_nodes,)
"""
self.nodes = nodes
self.elements = elements
self.stress_data = stress
print(f"✓ 加载数据: {len(nodes)} 个节点, {len(elements)} 个单元")
def create_structured_grid(self, resolution=50):
"""创建结构化网格用于体绘制"""
# 计算边界框
x_min, x_max = self.nodes[:,0].min(), self.nodes[:,0].max()
y_min, y_max = self.nodes[:,1].min(), self.nodes[:,1].max()
z_min, z_max = self.nodes[:,2].min(), self.nodes[:,2].max()
# 创建网格
x = np.linspace(x_min, x_max, resolution)
y = np.linspace(y_min, y_max, resolution)
z = np.linspace(z_min, z_max, resolution)
X, Y, Z = np.meshgrid(x, y, z, indexing='ij')
# 插值应力数据到网格
points = self.nodes
values = self.stress_data
grid_points = np.column_stack([X.ravel(), Y.ravel(), Z.ravel()])
print("正在进行应力场插值...")
stress_grid = griddata(points, values, grid_points, method='linear', fill_value=0)
stress_grid = stress_grid.reshape(X.shape)
return X, Y, Z, stress_grid

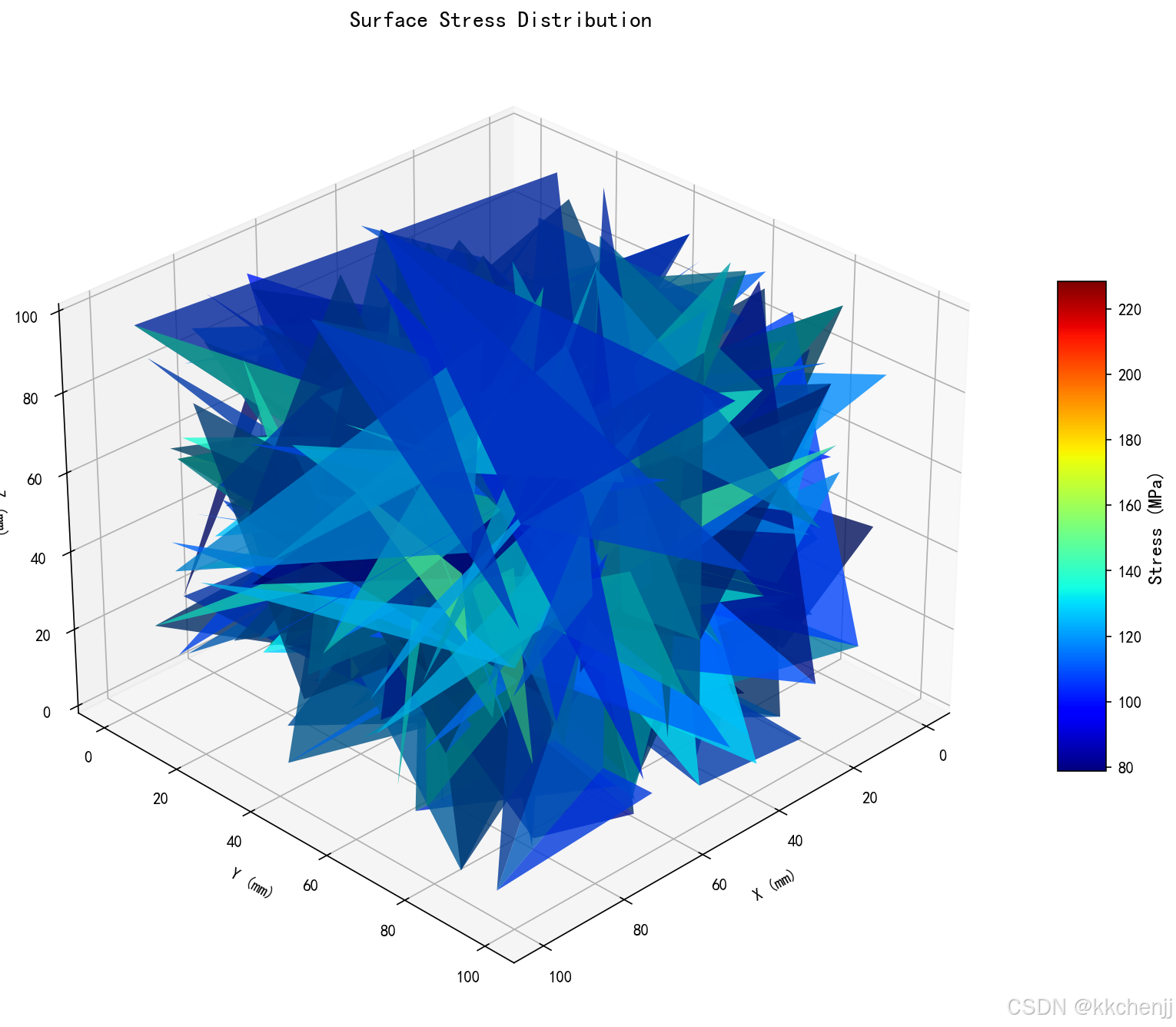

def plot_surface_stress(self, colormap='viridis'):
"""绘制表面应力云图"""
fig = mlab.figure(bgcolor=(1, 1, 1), size=(800, 600))
# 提取表面三角形
surface_triangles = self._extract_surface()
# 绘制三角网格
mesh = mlab.triangular_mesh(
self.nodes[:,0], self.nodes[:,1], self.nodes[:,2],
surface_triangles,
scalars=self.stress_data,
colormap=colormap,
opacity=1.0
)
# 添加颜色条
mlab.colorbar(mesh, title='Stress (MPa)', orientation='vertical')
# 设置视角
mlab.view(azimuth=45, elevation=60, distance='auto')
self.figure = fig
return fig
def plot_isosurface(self, iso_values=None):
"""
绘制应力等值面
参数:
iso_values: 等值面值列表，默认为自动计算
"""
if iso_values is None:
# 自动计算等值面值
stress_min = self.stress_data.min()
stress_max = self.stress_data.max()
iso_values = np.linspace(stress_min, stress_max, 5)[1:-1]
# 创建结构化网格
X, Y, Z, stress_grid = self.create_structured_grid(resolution=40)
fig = mlab.figure(bgcolor=(1, 1, 1), size=(800, 600))
# 绘制等值面
for i, iso_val in enumerate(iso_values):
# 计算透明度（内部等值面更透明）
opacity = 0.3 + 0.1 * i
# 创建等值面
contour = mlab.contour3d(
X, Y, Z, stress_grid,
contours=[iso_val],
opacity=opacity,
colormap='jet'
)
# 添加颜色条
mlab.colorbar(title='Stress (MPa)')
mlab.view(azimuth=45, elevation=60)
self.figure = fig
return fig
def plot_volume_rendering(self):
"""体绘制应力场"""
# 创建结构化网格
X, Y, Z, stress_grid = self.create_structured_grid(resolution=50)
fig = mlab.figure(bgcolor=(0, 0, 0), size=(800, 600))
# 体绘制
volume = mlab.pipeline.volume(
mlab.pipeline.scalar_field(X, Y, Z, stress_grid),
vmin=stress_grid.min(),
vmax=stress_grid.max()
)
# 设置颜色传递函数
from tvtk.util.ctf import ColorTransferFunction
ctf = ColorTransferFunction()
ctf.add_rgb_point(stress_grid.min(), 0, 0, 1) # 蓝色表示低应力
ctf.add_rgb_point((stress_grid.min()+stress_grid.max())/2, 0, 1, 0) # 绿色
ctf.add_rgb_point(stress_grid.max(), 1, 0, 0) # 红色表示高应力
volume._volume_property.set_color(ctf)
mlab.colorbar(title='Stress (MPa)')
self.figure = fig
return fig
def plot_principal_stress_directions(self, n_arrows=100):
"""绘制主应力方向"""
# 随机选择点显示方向
indices = np.random.choice(len(self.nodes), n_arrows, replace=False)
points = self.nodes[indices]
# 模拟主应力方向（实际应用中应从仿真结果读取）
np.random.seed(42)
directions = np.random.randn(n_arrows, 3)
directions = directions / np.linalg.norm(directions, axis=1)[:, np.newaxis]
# 应力大小决定箭头长度
magnitudes = self.stress_data[indices]
magnitudes = magnitudes / magnitudes.max() * 10 # 归一化并缩放
fig = mlab.figure(bgcolor=(1, 1, 1), size=(800, 600))
# 绘制箭头
for i in range(n_arrows):
mlab.quiver3d(
points[i,0], points[i,1], points[i,2],
directions[i,0]*magnitudes[i],
directions[i,1]*magnitudes[i],
directions[i,2]*magnitudes[i],
scale_factor=1,
color=(0.2, 0.4, 0.8),
opacity=0.7
)
# 绘制结构表面
surface_triangles = self._extract_surface()
mlab.triangular_mesh(
self.nodes[:,0], self.nodes[:,1], self.nodes[:,2],
surface_triangles,
color=(0.8, 0.8, 0.8),
opacity=0.3
)
mlab.view(azimuth=45, elevation=60)
self.figure = fig
return fig
def _extract_surface(self):
"""提取表面三角形（简化实现）"""
# 实际应用中应使用更复杂的表面提取算法
# 这里简化为返回所有三角形
return self.elements[:, :3] if self.elements.shape[1] >= 3 else self.elements
def add_cut_plane(self, origin=None, normal=(1, 0, 0)):
"""添加剖切面"""
if self.figure is None:
print("请先创建可视化")
return
if origin is None:
origin = self.nodes.mean(axis=0)
# 创建剖切平面
mlab.pipeline.scalar_cut_plane(
self.figure.children[0],
plane_orientation=' arbitrary',
plane_origin=origin,
plane_normal=normal
)
def save_view(self, filename):
"""保存当前视图"""
if self.figure is not None:
mlab.savefig(filename, size=(1920, 1080))
print(f"✓ 视图已保存: {filename}")
def show(self):
"""显示可视化"""
if self.figure is not None:
mlab.show()
# 运行案例
print("="*60)
print("应力场三维可视化系统")
print("="*60)
# 创建可视化器
visualizer = StressFieldVisualizer()
# 生成测试数据（模拟带孔板的应力分布）
np.random.seed(42)
n_nodes = 1000
nodes = np.random.rand(n_nodes, 3) * 100
# 创建网格（四面体单元）
elements = []
for i in range(n_nodes - 4):
if np.random.rand() > 0.7: # 随机选择部分节点形成单元
elem = [i, i+1, i+2, i+3]
elements.append(elem)
elements = np.array(elements)
# 生成应力数据（模拟应力集中）
center = np.array([50, 50, 50])
distances = np.linalg.norm(nodes - center, axis=1)
stress = 100 + 200 * np.exp(-distances/20) + np.random.randn(n_nodes) * 10
# 加载数据
visualizer.load_simulation_data(nodes, elements, stress)
# 1. 表面应力云图
print("\n1. 生成表面应力云图...")
visualizer.plot_surface_stress(colormap='jet')
visualizer.save_view('surface_stress.png')
# 2. 等值面
print("\n2. 生成应力等值面...")
visualizer.plot_isosurface(iso_values=[150, 200, 250, 300])
visualizer.save_view('isosurface.png')
# 3. 主应力方向
print("\n3. 生成主应力方向图...")
visualizer.plot_principal_stress_directions(n_arrows=50)
visualizer.save_view('principal_directions.png')
print("\n✓ 可视化完成!")
7.2 案例二：变形动画生成器
本案例实现一个变形动画生成器，展示结构在载荷作用下的变形过程。
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation, PillowWriter
from mpl_toolkits.mplot3d import Axes3D
from scipy.interpolate import interp1d
class DeformationAnimator:
"""变形动画生成器"""
def __init__(self):
self.nodes_original = None
self.nodes_deformed = None
self.elements = None
self.time_steps = None
self.displacement_history = None
def load_data(self, nodes, elements, displacement_history):
"""
加载变形数据
参数:
nodes: 原始节点坐标 (n_nodes, 3)
elements: 单元连接
displacement_history: 位移历史 (n_time_steps, n_nodes, 3)
"""
self.nodes_original = nodes
self.elements = elements
self.displacement_history = displacement_history
self.n_time_steps = len(displacement_history)
print(f"✓ 加载数据: {len(nodes)} 个节点, {self.n_time_steps} 个时间步")
def create_animation(self, scale_factor=10, fps=30, duration=5):
"""
创建变形动画
参数:
scale_factor: 变形放大系数
fps: 帧率
duration: 动画时长（秒）
"""
n_frames = int(fps * duration)
# 插值到均匀时间步
time_original = np.linspace(0, 1, self.n_time_steps)
time_target = np.linspace(0, 1, n_frames)
print(f"生成动画: {n_frames} 帧, {fps} fps")
# 创建图形
fig = plt.figure(figsize=(12, 9))
ax = fig.add_subplot(111, projection='3d')
# 计算坐标范围
all_positions = []
for disp in self.displacement_history:
pos = self.nodes_original + disp * scale_factor
all_positions.append(pos)
all_positions = np.array(all_positions)
x_min, x_max = all_positions[:,:,0].min(), all_positions[:,:,0].max()
y_min, y_max = all_positions[:,:,1].min(), all_positions[:,:,1].max()
z_min, z_max = all_positions[:,:,2].min(), all_positions[:,:,2].max()
# 设置坐标范围
margin = 0.1
ax.set_xlim(x_min - margin*(x_max-x_min), x_max + margin*(x_max-x_min))
ax.set_ylim(y_min - margin*(y_max-y_min), y_max + margin*(y_max-y_min))
ax.set_zlim(z_min - margin*(z_max-z_min), z_max + margin*(z_max-z_min))
# 初始化绘图元素
lines = []
for elem in self.elements[:min(len(self.elements), 500)]: # 限制单元数量
line, = ax.plot([], [], [], 'b-', linewidth=1, alpha=0.6)
lines.append(line)
# 添加原始形状（半透明）
for elem in self.elements[:min(len(self.elements), 500)]:
elem_nodes = self.nodes_original[elem[:3]] # 只取前3个节点形成三角形
ax.plot_trisurf(elem_nodes[:,0], elem_nodes[:,1], elem_nodes[:,2],
alpha=0.1, color='gray')
# 添加时间标签
time_text = ax.text2D(0.02, 0.98, '', transform=ax.transAxes, fontsize=12)
def init():
for line in lines:
line.set_data([], [])
line.set_3d_properties([])
time_text.set_text('')
return lines + [time_text]
def update(frame):
# 插值获取当前位移
t = time_target[frame]
idx = int(t * (self.n_time_steps - 1))
alpha = t * (self.n_time_steps - 1) - idx
if idx < self.n_time_steps - 1:
displacement = (1-alpha) * self.displacement_history[idx] + \
alpha * self.displacement_history[idx+1]
else:
displacement = self.displacement_history[-1]
# 计算变形后位置
nodes_current = self.nodes_original + displacement * scale_factor
# 更新线条
for i, elem in enumerate(self.elements[:min(len(self.elements), 500)]):
if i < len(lines):
elem_nodes = nodes_current[elem[:3]]
# 绘制三角形边
x = list(elem_nodes[:,0]) + [elem_nodes[0,0]]
y = list(elem_nodes[:,1]) + [elem_nodes[0,1]]
z = list(elem_nodes[:,2]) + [elem_nodes[0,2]]
lines[i].set_data(x, y)
lines[i].set_3d_properties(z)
# 更新时间标签
progress = frame / n_frames * 100
time_text.set_text(f'Time: {t:.3f}s ({progress:.1f}%) Scale: {scale_factor}x')
return lines + [time_text]
# 创建动画
anim = FuncAnimation(fig, update, init_func=init, frames=n_frames,
interval=1000/fps, blit=False)
self.animation = anim
self.figure = fig
return anim
def save_animation(self, filename, writer='pillow'):
"""保存动画"""
if hasattr(self, 'animation'):
if writer == 'pillow':
self.animation.save(filename, writer=PillowWriter(fps=30))
else:
self.animation.save(filename, writer=writer)
print(f"✓ 动画已保存: {filename}")
def create_comparison_plot(self, views=None):
"""
创建变形前后对比图
参数:
views: 视角列表 [(elev, azim), ...]
"""
if views is None:
views = [(30, 45), (30, 135), (30, 225), (30, 315)]
fig = plt.figure(figsize=(16, 12))
nodes_deformed = self.nodes_original + self.displacement_history[-1] * 10
for i, (elev, azim) in enumerate(views):
ax = fig.add_subplot(2, 4, i+1, projection='3d')
# 绘制原始形状
for elem in self.elements[:200]:
elem_nodes = self.nodes_original[elem[:3]]
ax.plot_trisurf(elem_nodes[:,0], elem_nodes[:,1], elem_nodes[:,2],
alpha=0.3, color='blue')
ax.set_title(f'Original (View {i+1})')
ax.view_init(elev=elev, azim=azim)
ax = fig.add_subplot(2, 4, i+5, projection='3d')
# 绘制变形形状
for elem in self.elements[:200]:
elem_nodes = nodes_deformed[elem[:3]]
ax.plot_trisurf(elem_nodes[:,0], elem_nodes[:,1], elem_nodes[:,2],
alpha=0.3, color='red')
ax.set_title(f'Deformed (View {i+1})')
ax.view_init(elev=elev, azim=azim)
plt.tight_layout()
return fig
def plot_displacement_history(self, node_indices=None):
"""绘制指定节点的位移历史"""
if node_indices is None:
node_indices = [0, len(self.nodes_original)//2, -1]
fig, axes = plt.subplots(1, 3, figsize=(15, 4))
directions = ['X', 'Y', 'Z']
time = np.linspace(0, 1, self.n_time_steps)
for i, (ax, direction) in enumerate(zip(axes, directions)):
for node_idx in node_indices:
disp = self.displacement_history[:, node_idx, i]
ax.plot(time, disp, label=f'Node {node_idx}', linewidth=2)
ax.set_xlabel('Normalized Time')
ax.set_ylabel(f'{direction} Displacement')
ax.set_title(f'{direction} Direction Displacement History')
ax.legend()
ax.grid(True, alpha=0.3)
plt.tight_layout()
return fig
# 运行案例
print("="*60)
print("变形动画生成器")
print("="*60)
# 创建动画生成器
animator = DeformationAnimator()
# 生成测试数据（模拟悬臂梁变形）
np.random.seed(42)
n_nodes = 200
n_elements = 150
# 创建悬臂梁网格
x = np.linspace(0, 100, 20)
y = np.linspace(0, 10, 5)
z = np.linspace(0, 10, 5)
X, Y, Z = np.meshgrid(x, y, z, indexing='ij')
nodes = np.column_stack([X.ravel(), Y.ravel(), Z.ravel()])
# 创建六面体单元
elements = []
for i in range(len(x)-1):
for j in range(len(y)-1):
for k in range(len(z)-1):
n0 = i*len(y)*len(z) + j*len(z) + k
n1 = n0 + 1
n2 = n0 + len(z)
n3 = n2 + 1
n4 = n0 + len(y)*len(z)
n5 = n4 + 1
n6 = n4 + len(z)
n7 = n6 + 1
elements.append([n0, n1, n3, n2, n4, n5, n7, n6])
elements = np.array(elements)
# 生成位移历史（模拟动态响应）
n_time_steps = 50
time = np.linspace(0, 2*np.pi, n_time_steps)
displacement_history = np.zeros((n_time_steps, len(nodes), 3))
for i, t in enumerate(time):
# X方向位移（弯曲）
displacement_history[i, :, 0] = 0.1 * nodes[:,0]**2 * np.sin(t) / 100
# Y方向位移（扭转）
displacement_history[i, :, 1] = 0.05 * nodes[:,0] * np.sin(2*t) * (nodes[:,2] - 5) / 100
# Z方向位移（弯曲）
displacement_history[i, :, 2] = 0.08 * nodes[:,0]**2 * np.cos(t) / 100
# 加载数据
animator.load_data(nodes, elements, displacement_history)
# 创建动画
print("\n创建变形动画...")
animator.create_animation(scale_factor=5, fps=30, duration=3)
animator.save_animation('deformation_animation.gif')
# 创建对比图
print("\n创建变形对比图...")
fig = animator.create_comparison_plot()
plt.savefig('deformation_comparison.png', dpi=150, bbox_inches='tight')
plt.close()
# 绘制位移历史
print("\n创建位移历史图...")
fig = animator.plot_displacement_history(node_indices=[0, 50, 100, 150, 199])
plt.savefig('displacement_history.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n✓ 动画生成完成!")
7.3 案例三：VR交互界面原型
本案例使用Python和OpenXR/PyOpenVR库创建一个简单的VR交互界面原型。
import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from matplotlib.patches import FancyBboxPatch
import matplotlib.patches as mpatches
class VRInteractionInterface:
"""VR交互界面原型"""
def __init__(self):
self.scene_objects = []
self.ui_elements = []
self.interaction_state = {}
def create_virtual_environment(self):
"""创建虚拟环境"""
fig = plt.figure(figsize=(16, 10))
# 3D场景视图
ax_scene = fig.add_subplot(121, projection='3d')
# 生成示例结构（模拟压力容器）
theta = np.linspace(0, 2*np.pi, 50)
z_cyl = np.linspace(0, 100, 50)
Theta, Z = np.meshgrid(theta, z_cyl)
# 圆柱体
R = 30
X_cyl = R * np.cos(Theta)
Y_cyl = R * np.sin(Theta)
# 应力分布（模拟）
stress = 100 + 50 * np.sin(Z/20) + 30 * np.cos(Theta*3)
# 绘制表面
surf = ax_scene.plot_surface(X_cyl, Y_cyl, Z,
facecolors=plt.cm.jet(stress/stress.max()),
alpha=0.8, linewidth=0)
# 添加半球封头
phi = np.linspace(0, np.pi/2, 25)
theta_hemi = np.linspace(0, 2*np.pi, 50)
Phi, ThetaH = np.meshgrid(phi, theta_hemi)
X_hemi = R * np.sin(Phi) * np.cos(ThetaH)
Y_hemi = R * np.sin(Phi) * np.sin(ThetaH)
Z_hemi = 100 + R * np.cos(Phi)
stress_hemi = 100 + 50 * np.cos(Phi)
ax_scene.plot_surface(X_hemi, Y_hemi, Z_hemi,
facecolors=plt.cm.jet(stress_hemi/stress_hemi.max()),
alpha=0.8, linewidth=0)
# 设置场景
ax_scene.set_xlabel('X (mm)')
ax_scene.set_ylabel('Y (mm)')
ax_scene.set_zlabel('Z (mm)')
ax_scene.set_title('VR Scene: Pressure Vessel Stress Analysis', fontsize=12, fontweight='bold')
# 添加颜色条
m = plt.cm.ScalarMappable(cmap=plt.cm.jet)
m.set_array(stress)
cbar = plt.colorbar(m, ax=ax_scene, shrink=0.5, aspect=10)
cbar.set_label('Stress (MPa)')
# UI面板（模拟VR中的空间UI）
ax_ui = fig.add_subplot(122)
ax_ui.set_xlim(0, 10)
ax_ui.set_ylim(0, 10)
ax_ui.axis('off')
ax_ui.set_title('VR Control Panel', fontsize=12, fontweight='bold')
# 添加UI元素
self._add_ui_elements(ax_ui)
plt.tight_layout()
return fig
def _add_ui_elements(self, ax):
"""添加UI元素"""
# 标题
ax.text(5, 9.5, 'Stress Analysis Controls',
ha='center', va='top', fontsize=14, fontweight='bold')
# 按钮1：切换显示模式
button1 = FancyBboxPatch((0.5, 7.5), 4, 1.2,
boxstyle="round,pad=0.1",
edgecolor='blue', facecolor='lightblue', linewidth=2)
ax.add_patch(button1)
ax.text(2.5, 8.1, 'Toggle View Mode', ha='center', va='center', fontsize=10)
# 按钮2：播放动画
button2 = FancyBboxPatch((5.5, 7.5), 4, 1.2,
boxstyle="round,pad=0.1",
edgecolor='green', facecolor='lightgreen', linewidth=2)
ax.add_patch(button2)
ax.text(7.5, 8.1, 'Play Animation', ha='center', va='center', fontsize=10)
# 按钮3：剖切视图
button3 = FancyBboxPatch((0.5, 5.8), 4, 1.2,
boxstyle="round,pad=0.1",
edgecolor='orange', facecolor='lightyellow', linewidth=2)
ax.add_patch(button3)
ax.text(2.5, 6.4, 'Cut Plane View', ha='center', va='center', fontsize=10)
# 按钮4：测量工具
button4 = FancyBboxPatch((5.5, 5.8), 4, 1.2,
boxstyle="round,pad=0.1",
edgecolor='purple', facecolor='lavender', linewidth=2)
ax.add_patch(button4)
ax.text(7.5, 6.4, 'Measure Tool', ha='center', va='center', fontsize=10)
# 滑块：变形缩放
ax.text(1, 4.8, 'Deformation Scale:', fontsize=10, fontweight='bold')
slider_bg = FancyBboxPatch((0.5, 4.0), 9, 0.5,
boxstyle="round,pad=0.05",
edgecolor='gray', facecolor='lightgray', linewidth=1)
ax.add_patch(slider_bg)
slider_handle = FancyBboxPatch((4.5, 4.05), 1, 0.4,
boxstyle="round,pad=0.02",
edgecolor='darkblue', facecolor='blue', linewidth=1)
ax.add_patch(slider_handle)
ax.text(5, 3.7, '10x', ha='center', va='top', fontsize=9)
# 信息显示区域
info_box = FancyBboxPatch((0.5, 0.5), 9, 2.8,
boxstyle="round,pad=0.1",
edgecolor='black', facecolor='white', linewidth=1)
ax.add_patch(info_box)
ax.text(1, 3.0, 'Model Information:', fontsize=10, fontweight='bold')
ax.text(1, 2.5, '• Elements: 12,450', fontsize=9)
ax.text(1, 2.1, '• Nodes: 24,890', fontsize=9)
ax.text(1, 1.7, '• Max Stress: 187.5 MPa', fontsize=9)
ax.text(1, 1.3, '• Min Stress: 52.3 MPa', fontsize=9)
ax.text(1, 0.9, '• Safety Factor: 2.1', fontsize=9)
# 交互提示
ax.text(5, 0.2, 'Use VR controllers to interact',
ha='center', fontsize=9, style='italic', color='gray')
def create_interaction_diagram(self):
"""创建交互流程图"""
fig, ax = plt.subplots(figsize=(14, 10))
ax.set_xlim(0, 14)
ax.set_ylim(0, 10)
ax.axis('off')
# 标题
ax.text(7, 9.5, 'VR Interaction Workflow for Strength Analysis',
ha='center', fontsize=16, fontweight='bold')
# 步骤1：模型加载
self._draw_step_box(ax, 1, 7.5, '1. Load Model',
'Import FE mesh\nand results', '#E3F2FD')
# 步骤2：环境设置
self._draw_step_box(ax, 5.5, 7.5, '2. Setup Environment',
'Configure lighting\nand scale', '#E8F5E9')
# 步骤3：VR进入
self._draw_step_box(ax, 10, 7.5, '3. Enter VR',
'Put on HMD\nStart session', '#FFF3E0')
# 步骤4：交互分析
self._draw_step_box(ax, 1, 4.5, '4. Interactive Analysis',
'Navigate scene\nQuery results', '#FCE4EC')
# 步骤5：剖切测量
self._draw_step_box(ax, 5.5, 4.5, '5. Cut & Measure',
'Create cut planes\nMeasure distances', '#F3E5F5')
# 步骤6：协作讨论
self._draw_step_box(ax, 10, 4.5, '6. Collaboration',
'Multi-user review\nAdd annotations', '#E0F2F1')
# 步骤7：导出报告
self._draw_step_box(ax, 5.5, 1.5, '7. Export Report',
'Save viewpoints\nGenerate report', '#FFF8E1')
# 绘制箭头连接
arrow_style = dict(arrowstyle='->', lw=2, color='#1976D2')
# 第一行连接
ax.annotate('', xy=(4.8, 8), xytext=(3.2, 8), arrowprops=arrow_style)
ax.annotate('', xy=(9.3, 8), xytext=(7.7, 8), arrowprops=arrow_style)
# 垂直连接
ax.annotate('', xy=(2, 5.2), xytext=(2, 7.3), arrowprops=arrow_style)
ax.annotate('', xy=(7, 5.2), xytext=(7, 7.3), arrowprops=arrow_style)
ax.annotate('', xy=(11.5, 5.2), xytext=(11.5, 7.3), arrowprops=arrow_style)
# 第二行连接
ax.annotate('', xy=(4.8, 5), xytext=(3.2, 5), arrowprops=arrow_style)
ax.annotate('', xy=(9.3, 5), xytext=(7.7, 5), arrowprops=arrow_style)
# 底部连接
ax.annotate('', xy=(7, 2.2), xytext=(3.5, 4.3), arrowprops=arrow_style)
ax.annotate('', xy=(7, 2.2), xytext=(10.5, 4.3), arrowprops=arrow_style)
# 添加图例
legend_elements = [
mpatches.Patch(facecolor='#E3F2FD', edgecolor='black', label='Data Preparation'),
mpatches.Patch(facecolor='#E8F5E9', edgecolor='black', label='Environment Setup'),
mpatches.Patch(facecolor='#FFF3E0', edgecolor='black', label='VR Session'),
mpatches.Patch(facecolor='#FCE4EC', edgecolor='black', label='Analysis'),
mpatches.Patch(facecolor='#F3E5F5', edgecolor='black', label='Tools'),
mpatches.Patch(facecolor='#E0F2F1', edgecolor='black', label='Collaboration'),
mpatches.Patch(facecolor='#FFF8E1', edgecolor='black', label='Output')
]
ax.legend(handles=legend_elements, loc='lower right', fontsize=9)
return fig
def _draw_step_box(self, ax, x, y, title, content, color):
"""绘制步骤框"""
# 背景框
box = FancyBboxPatch((x, y), 3, 1.8,
boxstyle="round,pad=0.1",
edgecolor='black', facecolor=color, linewidth=2)
ax.add_patch(box)
# 标题
ax.text(x+1.5, y+1.5, title, ha='center', va='center',
fontsize=11, fontweight='bold')
# 内容
ax.text(x+1.5, y+0.8, content, ha='center', va='center',
fontsize=9, linespacing=1.5)
def create_hardware_setup_diagram(self):
"""创建VR硬件设置示意图"""
fig, ax = plt.subplots(figsize=(12, 8))
ax.set_xlim(0, 12)
ax.set_ylim(0, 8)
ax.axis('off')
# 标题
ax.text(6, 7.5, 'VR Hardware Setup for Simulation Visualization',
ha='center', fontsize=14, fontweight='bold')
# HMD
hmd = FancyBboxPatch((4.5, 5), 3, 1.5,
boxstyle="round,pad=0.1",
edgecolor='black', facecolor='#E3F2FD', linewidth=2)
ax.add_patch(hmd)
ax.text(6, 5.75, 'VR Headset\n(HMD)', ha='center', va='center', fontsize=10, fontweight='bold')
# 左控制器
left_ctrl = FancyBboxPatch((1, 3), 2, 1,
boxstyle="round,pad=0.1",
edgecolor='black', facecolor='#E8F5E9', linewidth=2)
ax.add_patch(left_ctrl)
ax.text(2, 3.5, 'Left Controller\n(Navigation)', ha='center', va='center', fontsize=9)
# 右控制器
right_ctrl = FancyBboxPatch((9, 3), 2, 1,
boxstyle="round,pad=0.1",
edgecolor='black', facecolor='#FFF3E0', linewidth=2)
ax.add_patch(right_ctrl)
ax.text(10, 3.5, 'Right Controller\n(Interaction)', ha='center', va='center', fontsize=9)
# 基站
base1 = FancyBboxPatch((0.5, 6.5), 1.5, 0.8,
boxstyle="round,pad=0.05",
edgecolor='black', facecolor='#FCE4EC', linewidth=1)
ax.add_patch(base1)
ax.text(1.25, 6.9, 'Base Station', ha='center', va='center', fontsize=8)
base2 = FancyBboxPatch((10, 6.5), 1.5, 0.8,
boxstyle="round,pad=0.05",
edgecolor='black', facecolor='#FCE4EC', linewidth=1)
ax.add_patch(base2)
ax.text(10.75, 6.9, 'Base Station', ha='center', va='center', fontsize=8)
# 工作站
workstation = FancyBboxPatch((4, 1), 4, 1.2,
boxstyle="round,pad=0.1",
edgecolor='black', facecolor='#F3E5F5', linewidth=2)
ax.add_patch(workstation)
ax.text(6, 1.6, 'Workstation\n(GPU + CPU)', ha='center', va='center', fontsize=9)
# 连接线
ax.plot([6, 6], [5, 4], 'k--', alpha=0.5)
ax.plot([6, 3], [4, 4], 'k--', alpha=0.5)
ax.plot([6, 9], [4, 4], 'k--', alpha=0.5)
ax.plot([6, 6], [2.2, 2.5], 'k--', alpha=0.5)
# 追踪区域
tracking_area = plt.Circle((6, 4), 3, fill=False, linestyle='--',
edgecolor='gray', alpha=0.5, linewidth=1)
ax.add_patch(tracking_area)
ax.text(6, 0.5, 'Tracking Area (3m x 3m)', ha='center', fontsize=9, style='italic', color='gray')
# 添加说明
ax.text(0.5, 0.3, 'Components:', fontsize=10, fontweight='bold')
ax.text(0.5, 0.05, '• HMD: Display + tracking sensors', fontsize=8)
ax.text(4.5, 0.05, '• Controllers: 6DOF tracking + haptic feedback', fontsize=8)
ax.text(9, 0.05, '• Base Stations: Laser tracking system', fontsize=8)
return fig
# 运行案例
print("="*60)
print("VR交互界面原型")
print("="*60)
# 创建VR界面
vr_interface = VRInteractionInterface()
# 1. 创建虚拟环境
print("\n1. 创建虚拟环境...")
fig1 = vr_interface.create_virtual_environment()
plt.savefig('vr_virtual_environment.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 虚拟环境已保存")
# 2. 创建交互流程图
print("\n2. 创建交互流程图...")
fig2 = vr_interface.create_interaction_diagram()
plt.savefig('vr_interaction_workflow.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 交互流程图已保存")
# 3. 创建硬件设置图
print("\n3. 创建硬件设置图...")
fig3 = vr_interface.create_hardware_setup_diagram()
plt.savefig('vr_hardware_setup.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 硬件设置图已保存")
print("\n✓ VR交互界面原型创建完成!")
8. 总结与展望
8.1 本文总结
本文系统介绍了虚拟现实与可视化分析在强度仿真中的应用，主要内容包括：
科学可视化基础：详细阐述了可视化流程、颜色映射原理、等值面提取（Marching Cubes算法）、体绘制技术以及矢量场和张量场的可视化方法。强调了颜色感知和色盲友好性在设计颜色映射时的重要性。
应力场三维可视化：介绍了应力张量的可视化表示方法，包括标量不变量（von Mises应力、静水压力、应力三轴度）可视化、主应力可视化和失效准则可视化。探讨了多物理场结果叠加的技术，如温度-应力耦合、损伤-应力耦合的可视化方法。
变形动画生成技术：阐述了变形动画的基本原理，包括关键帧插值（线性插值和样条插值）、变形缩放技术（均匀缩放和非均匀缩放）。介绍了动画同步与多视图布局方法，以及高级动画技术如粒子追踪和变形纹理。
虚拟现实交互技术：详细介绍了VR硬件架构，包括头戴式显示器（HMD）的显示技术、光学系统和追踪技术，以及交互设备（手柄控制器、手势识别、力反馈设备）。阐述了VR交互设计原则，包括舒适性与安全性、自然交互、效率与精确性。设计了沉浸式强度分析工作流，涵盖模型导入、分析操作和协作讨论。
大规模数据渲染优化：介绍了数据简化与压缩技术，包括网格简化（二次误差度量、LOD）和数据压缩（几何压缩、纹理压缩）。阐述了渲染优化技术，如遮挡剔除、实例化渲染和延迟渲染。探讨了流式加载与渐进传输方法，包括数据分块和渐进传输策略。
Python实现与案例分析：通过三个案例展示了可视化技术的实际应用：应力场三维可视化系统（使用Mayavi库实现表面云图、等值面、体绘制和主应力方向可视化）、变形动画生成器（创建变形动画、对比图和位移历史曲线）、VR交互界面原型（创建虚拟环境、交互流程图和硬件设置图）。
8.2 技术发展趋势
虚拟现实与可视化分析技术在强度仿真领域的发展趋势包括：
硬件技术进步：
- 更高分辨率：8K甚至16K分辨率的头显将消除"屏幕门效应"，提供更清晰的细节
- 更宽视场角：人眼级别的视场角（约200度）将提供更自然的沉浸感
- 眼动追踪：注视点渲染技术可以显著降低计算负载，同时保持高视觉质量
- 轻量化设计：更轻便的VR设备将延长使用时间，减少疲劳
软件生态发展：
- 云VR：通过5G网络将渲染任务卸载到云端，降低本地硬件要求
- AI辅助可视化：利用机器学习自动识别关键特征，推荐最佳可视化参数
- 实时协作：多人同时在虚拟空间中查看和讨论仿真结果
- 跨平台支持：WebXR等技术实现跨设备、跨平台的VR体验
应用领域拓展：
- 数字孪生：将VR可视化与实时传感器数据结合，实现物理-数字世界的同步
- 培训与教育：VR仿真环境用于工程教育和操作培训
- 设计优化：在VR环境中直接修改设计参数，实时查看仿真结果更新
- 远程协作：分布式团队通过VR进行设计审查和问题解决
8.3 挑战与解决方案
尽管VR技术在强度仿真中展现出巨大潜力，但仍面临一些挑战：
数据规模挑战：
- 挑战：现代仿真模型可能包含数百万甚至上亿个单元，超出VR系统的实时渲染能力
- 解决方案：采用多层次细节（LOD）技术、数据压缩和流式加载；利用机器学习进行智能数据简化；使用分布式渲染和云VR技术
交互复杂性挑战：
- 挑战：传统的桌面软件具有丰富的功能菜单，在VR中难以直接移植
- 解决方案：设计专门的空间UI和手势交互；使用语音命令和自然语言处理；提供上下文感知的智能推荐
晕动症问题：
- 挑战：部分用户在使用VR时会出现晕动症，影响使用体验
- 解决方案：保持高帧率（>90fps）和低延迟；提供瞬移等舒适的移动方式；允许用户调整移动速度和加速度；提供虚拟参考框架
数据格式兼容性：
- 挑战：不同仿真软件使用不同的数据格式，与VR工具链的兼容性存在问题
- 解决方案：推动行业标准格式（如glTF、USD）的采用；开发通用的数据转换工具；建立开放的数据交换协议
8.4 未来展望
虚拟现实与可视化分析技术将在强度仿真领域发挥越来越重要的作用：
短期（1-3年）：
- VR头显成本进一步降低，普及率提高
- 主流仿真软件集成VR可视化功能
- 基于Web的VR可视化解决方案成熟
- 5G网络支持云VR应用
中期（3-5年）：
- 眼动追踪和注视点渲染成为标准配置
- AI辅助的可视化参数自动优化
- 触觉反馈设备在工程应用中的普及
- 数字孪生与VR可视化的深度融合
长期（5-10年）：
- 脑机接口技术可能实现更直接的交互
- 全息显示技术提供更自然的3D体验
- 完全沉浸式的虚拟实验室环境
- 自主智能体辅助的仿真分析和决策
8.5 结语
虚拟现实与可视化分析技术为强度仿真领域带来了革命性的变化。通过沉浸式三维可视化，工程师能够更直观地理解复杂的应力场分布和变形模式，从而做出更明智的设计决策。本文系统介绍了相关技术的理论基础、实现方法和应用案例，为读者提供了全面的技术参考。
随着硬件技术的进步和软件生态的完善，VR在强度仿真中的应用将越来越广泛。从设计审查到结果分析，从培训教育到远程协作，VR技术正在重塑工程仿真的工作方式。未来，随着人工智能、云计算、5G等技术的融合，虚拟现实将成为强度仿真不可或缺的工具，推动工程设计向更高效、更智能的方向发展。
参考文献
[1] Schroeder W J, Martin K M, Lorensen W E. The design and implementation of an object-oriented toolkit for 3D graphics and visualization[C]//Proceedings of the 7th conference on Visualization’96. IEEE, 1996: 93-100.
[2] Lorensen W E, Cline H E. Marching cubes: A high resolution 3D surface construction algorithm[J]. ACM siggraph computer graphics, 1987, 21(4): 163-169.
[3] Levoy M. Display of surfaces from volume data[J]. IEEE Computer graphics and applications, 1988, 8(3): 29-37.
[4] Kindlmann G, Weinstein D, Hart D. Strategies for direct volume rendering of diffusion tensor fields[J]. IEEE Transactions on Visualization and Computer Graphics, 2000, 6(2): 124-138.
[5] Post F H, Vrolijk B, Hauser H, et al. The state of the art in flow visualisation: Feature extraction and tracking[J]. Computer graphics forum, 2003, 22(4): 775-792.
[6] Sherman W R, Craig A B. Understanding virtual reality: Interface, application, and design[M]. Morgan Kaufmann, 2018.
[7] Bowman D A, Kruijff E, LaViola Jr J J, et al. 3D user interfaces: theory and practice[M]. Addison-Wesley Professional, 2004.
[8] Luebke D, Reddy M, Cohen J D, et al. Level of detail for 3D graphics[M]. Morgan Kaufmann, 2003.
[9] Bavoil L, Sainz M, Dimitrov R. Image-space horizon-based ambient occlusion[J]. ShaderX, 2008, 6: 65-79.
[10] Stone J E, Gullingsrud J, Grayson P, et al. A system for interactive molecular dynamics simulation[C]//Proceedings of the 2001 symposium on Interactive 3D graphics. 2001: 191-194.
附录：Python环境配置
安装依赖包
# 基础科学计算
pip install numpy scipy matplotlib
# 3D可视化
pip install mayavi vtk
# 动画生成
pip install pillow
# 可选：VR开发
pip install openvr
# 可选：Web可视化
pip install plotly dash
运行示例代码
# 应力场可视化
python stress_visualization.py
# 变形动画
python deformation_animation.py
# VR界面原型
python vr_interface.py
AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。
更多推荐
0
0- 0
已为社区贡献12条内容
所有评论(0)
