RHOH启动流程

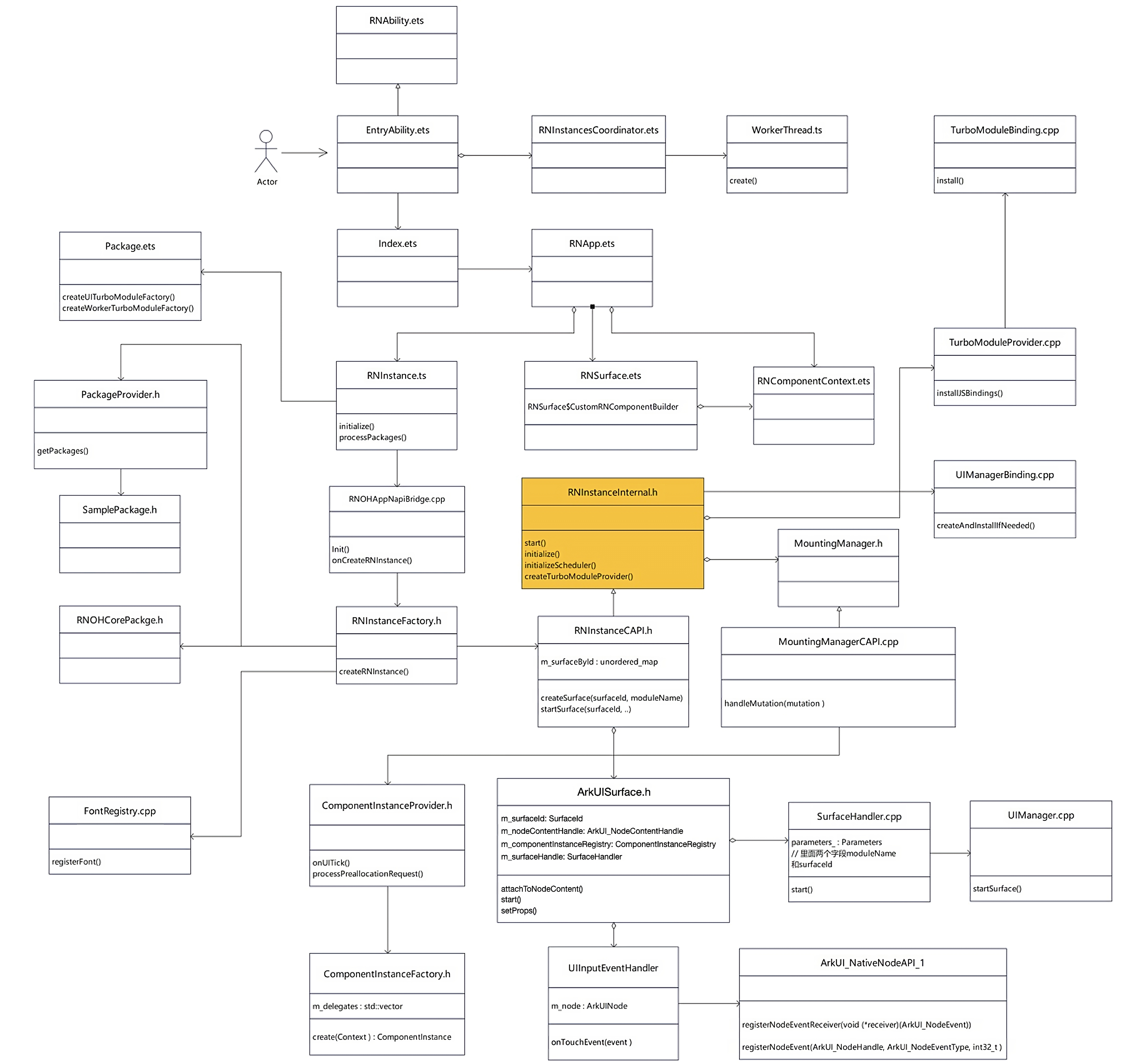

鸿蒙 RN 启动阶段分为 RN 容器创建、Worker 线程启动、NAPI 方法初始化、RN 实例创建四个阶段，接下来加载 bundle 和界面渲染，类图如下所示：

RN容器创建

• EntryAbility

  全局 Ability，App 的启动入口。

• Index.ets

  App 页面入口。

• RNApp.ets

  • 配置 appKey，和 JS 侧 registerComponent 注册的 appKey 关联；
  • 配置初始化参数 initialProps，传递给 js 页面；
  • 配置 jsBundleProvider，指定 bundle 加载路径；
  • 配置ArkTS混合组件 wrappedCustomRNComponentBuilder；
  • 配置 rnInstanceConfig，指定开发者自定义 package，注入字体文件 fontResourceByFontFamily，设置 BG 线程开关，设置 C-API 开关；
  • 持有 RNSurface，作为 RN 页面容器。

• RNSurface.ets

  RN 页面容器，持有 ContentSlot 用于挂载 ArkUI 的 C-API 节点和响应手势事件。

Worker线程启动

TurboModule 运行在 worker 线程，worker 线程是在程序启动时创建。

• WorkerThread.ts

  EntryAbility 创建时会创建 RNInstancesCoordinator，RNInstancesCoordinator 的构造函数中获取 worker 线程类地址，然后调用 WorkerThread 的 create 方法启动 worker 线程，如下：

  const workerThread = new WorkerThread(logger, new worker.ThreadWorker(scriptUrl, { name: name }), onWorkerError)


• RNOHWorker.ets

  WorkerThread 中配置的 scriptUrl 即 RNOHWorker.ets 路径，RNOHWorker.ets 内部调用 setRNOHWorker.ets 的 setRNOHWorker 方法配置 worker 线程收发消息通道。

• setRNOHWorker.ets

  setRNOHWorker 方法配置 worker 线程收发消息通道，createTurboModuleProvider 方法注册系统自带和开发者自定义的运行在 worker 线程的 TurboModule。

NAPI方法初始化

• RNOHAppNapiBridge.cpp

  Init 方法是静态方法，在程序启动时调用，配置了 18 个 ArkTS 调用 C++ 的方法，如下：

  registerWorkerTurboModuleProvider,
  getNextRNInstanceId,
  onCreateRNInstance,                  // 创建RN实例
  onDestroyRNInstance,                 // 销毁RN实例
  loadScript,                          // 加载bundle
  startSurface,
  stopSurface,
  destroySurface,
  createSurface,                       // 创建RN界面
  updateSurfaceConstraints,
  setSurfaceDisplayMode,
  onArkTSMessage,
  emitComponentEvent,                  // 给RN JS发消息
  callRNFunction,
  onMemoryLevel,
  updateState,
  getInspectorWrapper,
  getNativeNodeIdByTag


• NapiBridge.ts

  ArkTS 侧 RNInstance.ts、SurfaceHandle.ts 调用 C++ 的桥梁。

RN实例创建

在 RNInstance.ts 中创建 RN 实例，分为以下步骤：

1. 获取 RNInstance 的 id：在 RNInstanceRegistry.ets 中通过 NAPI 调用 getNextRNInstanceId 方法获取。
2. 注册 ArkTS 侧 TurboModule：在 RNInstance.ts 中调用 processPackage 方法注册系统自带和开发者自定义的运行在 UI 线程上的 TurboModule。
3. 注册字体：在 RNInstanceFactory.h 中调用 FontRegistry.h 的 registerFont 方法注册应用侧扩展字体，接着通过图形接口注入字体信息。
4. 注册 RN 官方能力和开发者自定义能力：RNInstanceFactory.h 中通过 PackageProvider.cpp 的 getPackage 方法获取 RN 系统自带和开发者自定义 TurboModule，接着注册系统 View、系统自带 TurboModule、开发者自定义 View、开发者自定义 TurboModule。
5. 注册 ArkTS 混合组件：在 RNInstanceFactory.cpp 中注册 ArkTS 侧传递到 C++ 的 ArkTS 组件。
6. 初始化 JS 引擎：在 RNInstanceInternal.cpp 中初始化 JS 引擎 Hermes 或者 JSVM，通过 JS 引擎驱动 JS 消息队列。
7. 注册 TM 的 JSI 通道：在 RNInstanceCAPI.cpp 中调用 createTurboModuleProvider 创建 TurboModuleProvider，注入 __turboModuleProxy 对象给 JS 侧。
8. 注入 Scheduler：在 RNInstanceInternal.cpp 中初始化 Fabric 的 Scheduler 对象，ReactCommon 的组件绘制找到鸿蒙适配层注入的 SchedulerDelegate 才能进行界面绘制。
9. 注册 Fabric 的 JSI 通道：在 RNInstanceInternal.cpp 中调用 UIManagerBinding.cpp 的 createAndInstallIfNeeded 方法注入 nativeFabricUIManager 对象给 JS 侧。

加载bundle

RN 实例创建完毕则开始加载 bundle，如下：

ArkTS 侧加载 bundle、C++ 侧加载 bundle，切线程到 ReactCommon 的 Instance.cpp 中加载 bundle：

RNApp.ets > RNInstance.ts > RNOHAppNapiBridge.cpp > RNInstanceInternal.cpp > Instance.cpp

打包

接下来通过打包命令npn run harmony将reactNative的代码打包成为bundle，这样可以进行在开源鸿蒙OpenHarmony中进行使用。

打包之后再将打包后的鸿蒙OpenHarmony文件拷贝到鸿蒙的DevEco-Studio工程目录去：

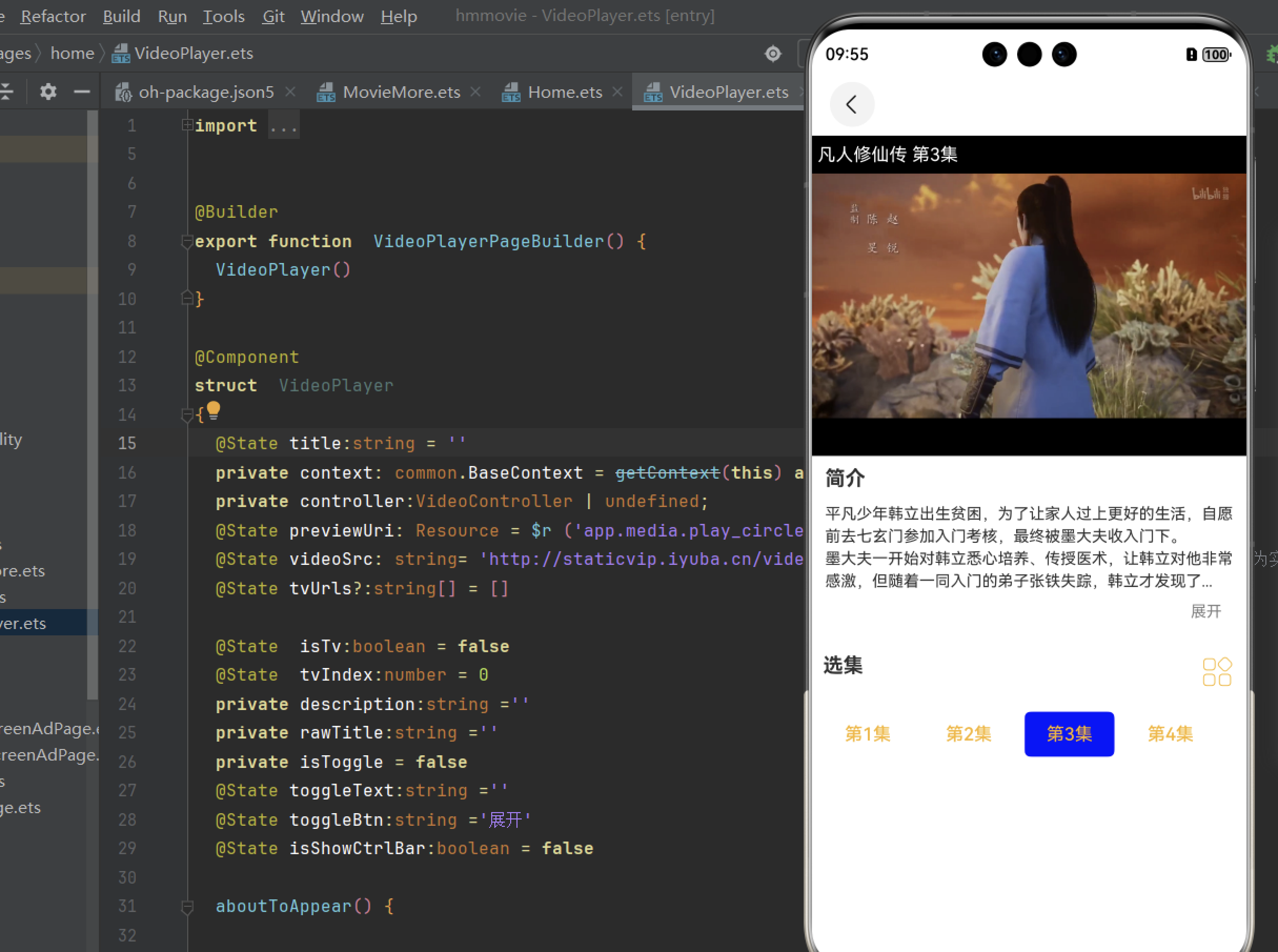

最后运行效果图如下显示：

欢迎大家加入开源鸿蒙跨平台开发者社区，一起共建开源鸿蒙跨平台生态。
