FreeRTOS源码分析

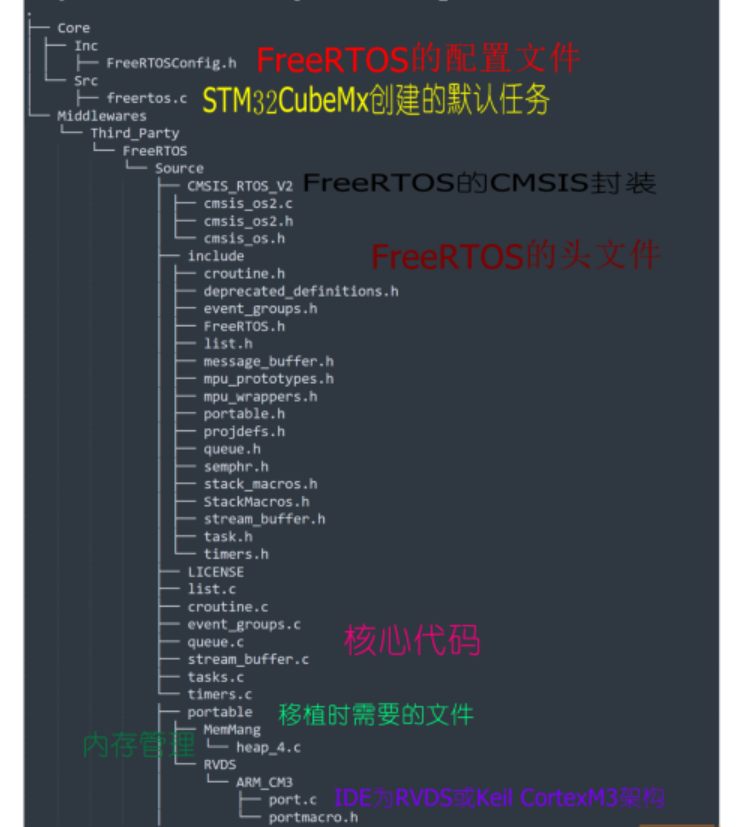

一、FreeRTOS源码文件目录结构

Middlewares\Third_Party\FreeRTOS\Source

Source 目录是 FreeRTOS 的核心部分，包含内核源码和头文件。

include 子目录包含 FreeRTOS 的核心头文件，提供 API 和数据类型的定义。
portable 子目录包含针对特定处理器架构的移植代码，例如 ARM、MIPS 等。开发者需要根据目标处理器选择对应的子目录。
内存管理文件位于 portable/MemMang，提供多种堆实现方式，如 heap_1 到 heap_5，分别支持不同的内存管理需求。
核心文件包括 tasks.c（任务操作）、list.c（列表操作）和 queue.c（队列操作）。其他可选功能文件如 timers.c（软件定时器）和 event_groups.c（事件组）。

Source\portable\RVDS\ARM_CM3\移植层核心文件：

port.c：架构相关实现（任务切换、中断管理、SysTick 配置等核心逻辑）；
portmacro.h：架构相关宏定义（如任务栈类型、中断开关函数）；这两个文件是移植的关键，必须根据项目的编译器和 MCU 架构选择对应目录下的文件。

二、FreeRTOS源码文件核心文件

存放内核实现代码，编译时需将这些文件加入项目（无需全部添加，按需裁剪）

核心文件对应功能如下：

文件名	对应功能模块	是否必选
task.c	任务管理（创建、调度、挂起 / 恢复等核心逻辑）	是
queue.c	消息队列（数据传递、同步）+ 信号量 / 互斥锁（基于队列实现）	是（核心）
timer.c	软件定时器（基于系统节拍的虚拟定时器）	否（按需）
event_groups.c	事件组（多事件同步）	否（按需）
croutine.c	协程（轻量级任务，适用于资源极受限场景，极少用）	否（按需）
stream_buffer.c	流缓冲区（用于大量数据传输，如串口数据接收）	否（按需）
heap_1.c ~ heap_5.c	5 种内存管理实现（选 1 种即可，如 `heap_4.c` 支持内存碎片合并）	是

三、移植时涉及的文件

FreeRTOS 移植文件的核心存放逻辑就是「按编译器 + MCU 架构分类」，portable/[compiler]/[architecture] 目录是连接内核与硬件的关键，里面的文件直接决定 FreeRTOS 能否在目标 MCU 上运行。

层级	含义（作用）	常见取值 / 示例
`[compiler]`	编译器 / 开发工具链，即你使用的编译环境	RVDS（Keil MDK 早期名称，兼容 Keil5）、GCC（ARM-GCC）、IAR（IAR Embedded Workbench）
`[architecture]`	MCU 的内核架构（而非具体型号），聚焦 CPU 核心指令集、寄存器、中断机制	ARM_CM3（Cortex-M3）、ARM_CM4F（Cortex-M4F，带 FPU）、ARM_CM7（Cortex-M7）、ARM_CM0（Cortex-M0）

实例：

portable/RVDS/ARM_CM3：适用于 Keil5 编译器 + Cortex-M3 架构 MCU（如 STM32F103）
portable/GCC/ARM_CM4F：适用于 ARM-GCC 编译器 + Cortex-M4F 架构 MCU（如 STM32F407）
portable/IAR/ARM_CM7：适用于 IAR 编译器 + Cortex-M7 架构 MCU（如 STM32H743）

关键提醒：

Keil5 虽然现在叫 MDK-ARM，但移植目录仍沿用 RVDS（历史原因，RVDS 是 Keil 的前身工具链），选择时直接选 RVDS/[对应架构] 即可；
带 F 的架构目录（如 ARM_CM4F）是专门适配带浮点单元（FPU）的 MCU，若 MCU 支持硬件浮点，必须选带 F 的目录，否则浮点运算会异常。

每个 [compiler]/[architecture] 目录下，核心文件只有 2 个，这是移植的核心文件：

文件名 作用说明（FreeRTOS 与硬件交互的核心）

port.c 1. 任务切换实现：负责保存 / 恢复任务上下文（寄存器值、栈指针），是 FreeRTOS 多任务调度的硬件基础；2. 系统节拍（SysTick）配置：初始化 SysTick 定时器，生成系统节拍中断（任务调度的触发源）；3. 中断管理：实现 FreeRTOS 中断开关函数（如 portDISABLE_INTERRUPTS()），确保调度器安全运行；4. 栈初始化：定义任务栈的初始化方式（如动态创建任务时的栈空间分配）。

portmacro.h 1. 架构相关宏定义：任务优先级类型（UBaseType_t）、栈大小单位（portSTACK_TYPE）、中断优先级分组宏等；2. 汇编指令封装：将关键硬件操作（如中断开关、任务切换触发）封装为宏，供内核调用；3. 编译器适配：定义编译器特定的关键字（如 __irq 中断函数修饰符）、内存对齐方式。

文件名	作用说明（FreeRTOS 与硬件交互的核心）
`port.c`	1. 任务切换实现：负责保存 / 恢复任务上下文（寄存器值、栈指针），是 FreeRTOS 多任务调度的硬件基础；2. 系统节拍（SysTick）配置：初始化 SysTick 定时器，生成系统节拍中断（任务调度的触发源）；3. 中断管理：实现 FreeRTOS 中断开关函数（如 `portDISABLE_INTERRUPTS()`），确保调度器安全运行；4. 栈初始化：定义任务栈的初始化方式（如动态创建任务时的栈空间分配）。
`portmacro.h`	1. 架构相关宏定义：任务优先级类型（`UBaseType_t`）、栈大小单位（`portSTACK_TYPE`）、中断优先级分组宏等；2. 汇编指令封装：将关键硬件操作（如中断开关、任务切换触发）封装为宏，供内核调用；3. 编译器适配：定义编译器特定的关键字（如 `__irq` 中断函数修饰符）、内存对齐方式。

补充文件（部分目录有，辅助功能）：

portasm.s（或 .asm）：部分架构目录会将任务切换的汇编代码单独抽出（如 ARM_CM3 架构），本质是 port.c 的汇编实现部分，必须与 port.c 配套使用；
heap_x.c：内存管理实现（如 heap_4.c），不放在这个目录下，而是在 portable/MemMang/ 目录，属于通用移植代码，所有架构共用，选 1 个添加到项目即可。

四、头文件目录

目录路径	核心作用	关键文件 / 意义
`Middlewares\Third_Party\FreeRTOS\Source\include`	内核通用头文件目录（所有平台共用）	包含 `FreeRTOS.h`（内核主头文件）、`task.h`（任务 API）、`queue.h`（队列 API）等，是调用 FreeRTOS 功能的基础。
`Middlewares\Third_Party\FreeRTOS\Source\portable\[compiler]\[architecture]`	硬件移植头文件目录（编译器 + 架构专属）	仅包含 `portmacro.h`（移植层核心头文件），定义架构相关宏（如中断开关、栈类型），内核通过它适配具体硬件。
`Core\Inc`（或自定义目录）	项目专属配置文件目录	仅包含 `FreeRTOSConfig.h`（唯一项目专属文件），用于裁剪内核功能、配置时钟 / 优先级 / 堆大小等，是 FreeRTOS 适配项目的关键。

五、入口函数

在Core\Src\main.c的main函数里，初始化了FreeRTOS环境、创建了默认任务，然后启动调度器

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Init scheduler */
  osKernelInitialize(); // 初始化FreeRTOS的运行环境

  /* Call init function for freertos objects (in cmsis_os2.c) */
  MX_FREERTOS_Init(); // 负责完成FreeRTOS的各项初始化工作，包括默认任务创建、队列初始化、信号量
设置等，为FreeRTOS调度器的启动做好准备

  /* Start scheduler */
  osKernelStart(); // 启动调度器

  /* We should never get here as control is now taken by the scheduler */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

六、数据类型与编码规范

FreeRTOS 为了保证跨平台兼容性和代码可读性，定义了一套统一的数据类型和编码规范，核心原则是 “屏蔽硬件差异、规范命名风格、降低维护成本”。

数据类型

FreeRTOS 不直接使用 int、long 等原生 C 数据类型（不同架构下长度可能不同，如 16 位 MCU 的 int 是 16 位，32 位 MCU 是 32 位），而是通过宏定义封装了一套平台无关的数据类型，所有类型定义在 FreeRTOS.h 中。

#ifndef INC_FREERTOS_H
#define INC_FREERTOS_H

/*
 * Include the generic headers required for the FreeRTOS port being used.
 */
#include <stddef.h>

/*
 * If stdint.h cannot be located then:
 *   + If using GCC ensure the -nostdint options is *not* being used.
 *   + Ensure the project's include path includes the directory in which your
 *     compiler stores stdint.h.
 *   + Set any compiler options necessary for it to support C99, as technically
 *     stdint.h is only mandatory with C99 (FreeRTOS does not require C99 in any
 *     other way).
 *   + The FreeRTOS download includes a simple stdint.h definition that can be
 *     used in cases where none is provided by the compiler.  The files only
 *     contains the typedefs required to build FreeRTOS.  Read the instructions
 *     in FreeRTOS/source/stdint.readme for more information.
 */
#include <stdint.h> /* READ COMMENT ABOVE. */

#ifdef __cplusplus
extern "C" {
#endif

/* Application specific configuration options. */
#include "FreeRTOSConfig.h"

/* Basic FreeRTOS definitions. */
#include "projdefs.h"

/* Definitions specific to the port being used. */
#include "portable.h"

/* Must be defaulted before configUSE_NEWLIB_REENTRANT is used below. */
#ifndef configUSE_NEWLIB_REENTRANT
	#define configUSE_NEWLIB_REENTRANT 0
#endif

/* Required if struct _reent is used. */
#if ( configUSE_NEWLIB_REENTRANT == 1 )
	#include <reent.h>
#endif

基础数据类型

FreeRTOS 数据类型	本质（32 位架构）	核心用途
`TickType_t`	`uint32_t`	系统节拍计数类型，用于 `vTaskDelay()`、`xQueueSend()` 等函数的超时参数
`BaseType_t`	`int32_t`	函数返回值类型（如 `pdPASS`/`pdFALSE`）、布尔型判断（替代 `bool`）
`UBaseType_t`	`uint32_t`	无符号基础类型，用于任务优先级、队列长度等无符号数值
`StackType_t`	`uint32_t`	任务栈元素类型，由移植层 `portmacro.h` 定义（与 MCU 寄存器宽度一致）
`TaskHandle_t`	*`void` 或结构体指针**	任务句柄（标识任务的唯一指针），用于 `vTaskSuspend()`、`vTaskDelete()` 等
`QueueHandle_t`	*`void` 或结构体指针**	队列句柄，用于队列相关 API 调用
`SemaphoreHandle_t`	`QueueHandle_t`	信号量 / 互斥锁句柄（FreeRTOS 信号量基于队列实现，复用队列句柄类型）
`TimerHandle_t`	*`void` 或结构体指针**	软件定时器句柄

常用宏定义

宏定义	含义	用途示例
`pdPASS`	函数执行成功（值为 1）	`if (xQueueSend() == pdPASS)`
`pdFALSE`	逻辑假（值为 0）	`BaseType_t xFlag = pdFALSE;`
`pdTRUE`	逻辑真（值为 1）	`if (xFlag == pdTRUE)`
`portMAX_DELAY`	无限等待（值为 0xFFFFFFFF）	`xQueueSend(queue, &item, portMAX_DELAY)`
`NULL`	空指针	`TaskHandle_t xTask = NULL;`

编码规范

函数名前缀含义

FreeRTOS 函数名前缀有明确规则，通过前缀可快速判断函数的返回值类型和模块：

前缀	含义（返回值 / 功能）	模块示例
`v`	返回值为 `void`	`vTaskDelay()`、`vQueueDelete()`
`x`	返回值为 `BaseType_t` 或句柄	`xTaskCreate()`（返回 pdPASS/pdFALSE）、`xQueueCreate()`（返回队列句柄）
`ul`	返回值为 `unsigned long`	`ulTaskGetTickCount()`（返回当前节拍数）
`c`	返回值为 `char`	`cQueueReceiveFromISR()`（较少用）
`pv`	*返回值为 `void`**	`pvPortMalloc()`（内存分配函数）
`prv`	私有函数（仅内核内部调用）	`prvTaskSwitchContext()`（任务切换函数，用户不可调用）

命名规范

元素类型	命名规则	示例
函数名	小写前缀 + 大写单词拼接（前缀标识模块）	`vTaskDelay()`（`v`=void 返回值，`Task`= 模块）、`xQueueSend()`（`x`= 返回 BaseType_t / 句柄）
数据类型名	大写前缀 + 大写单词拼接，末尾加 `_t`	`TickType_t`、`BaseType_t`、`TaskHandle_t`
宏定义	全大写，单词间用下划线分隔	`pdPASS`、`configTICK_RATE_HZ`、`portMAX_DELAY`
全局变量	小写 `g_` 前缀 + 大写单词拼接	`g_xTaskList`（全局任务列表）
局部变量	小写字母，单词间用下划线分隔（或驼峰）	`xResult`、`pxMessage`（`p`= 指针，`x`= 类型标识）
指针变量	前缀加 `p`（或 `px`，`x` 标识类型）	`pxTaskHandle`（指向任务句柄的指针）、`pcBuffer`（`c`=char 类型）
