Nova架构概览

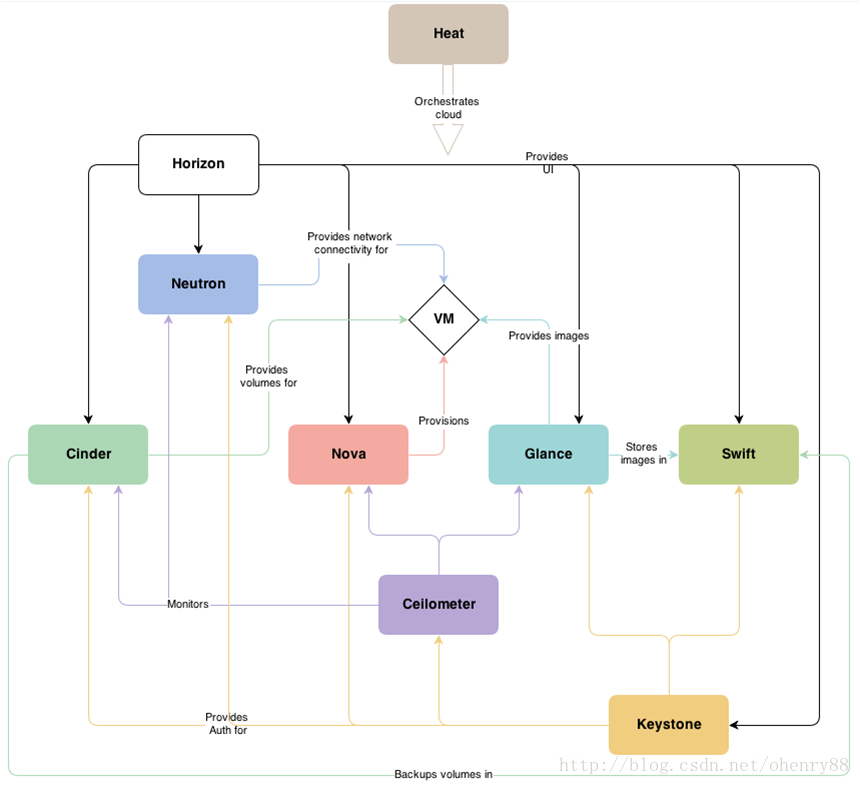

Nova是OpenStack社区最核心的项目，也是社区诞生之时就一直存在的项目，它主要提供计算资源的服务，这个计算资源包含了虚机以及配套的存储，网络等资源。我比较喜欢把OpenStack和Linux做类比，我们知道进程（Task）是处于执行期的程序以及相关资源的总称，如果把虚机类比为进程，Nova就类似于Linux中的进程管理和调度模块。所以Nova会和很多其他的组件交互，不仅包括OpenStack自身的Neutron，Glance， Cinder等组件，还有不同的Hypervisor 包括KVM， Xen等。

Nova的组件构成

Nova组件有以下六部分组成：
1) API服务器 API Server（Nova-api）
2) 计算工作者Compute Workers（Nova-compute）
3) 网络控制器Network Controller（Nova-network）
4) 卷工作者Volume Worker（Nova-volume）
5) 调度器Schedule（Nova-schedule）
6) 消息队列Message Queue（rabbitmq server）

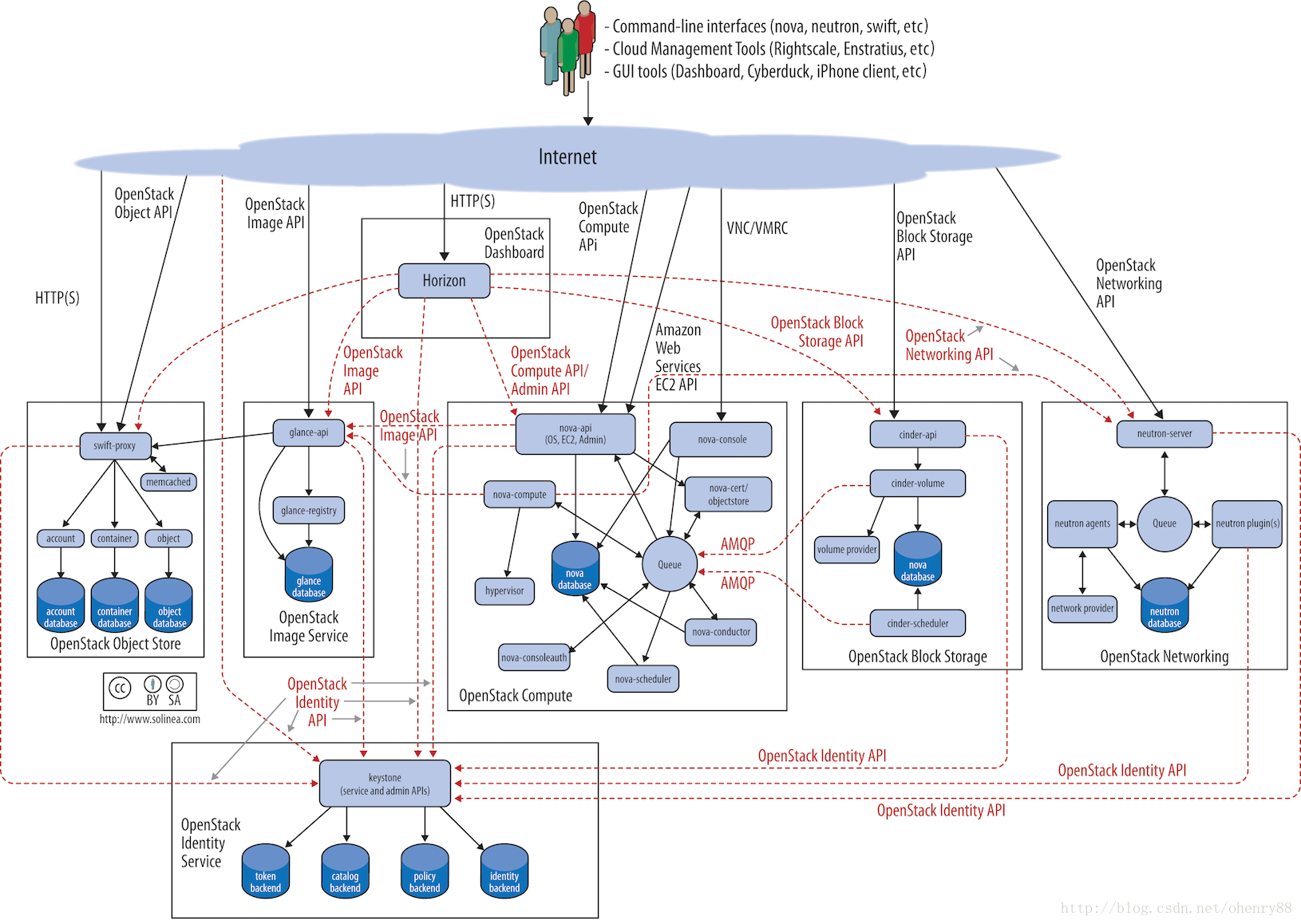

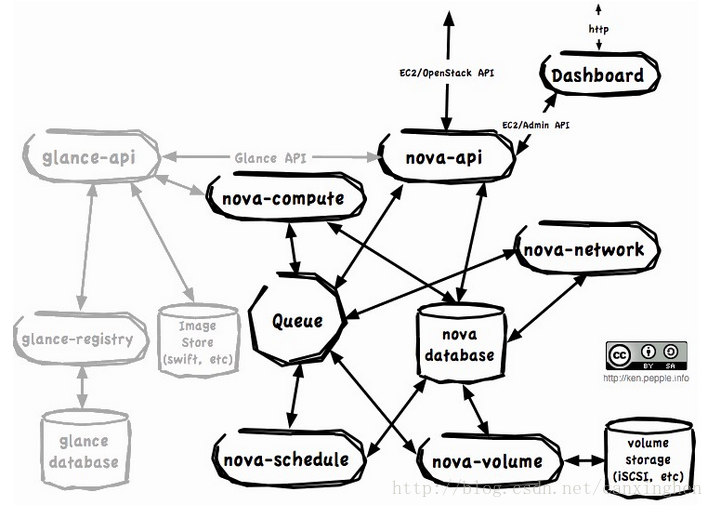

上图是Nova的软件架构图，Nova中的各个组件（除了消息队列组件以外）都是有Python代码编写的守护进程，由上图可以看出每个进程之间通过队列（Queue）和数据库（Nova database）来交换信息。

下面对Nova的组件进行介绍。
1) API服务器 API Server（Nova-api）

Nova-API对外提供一个与云基础设施交互的接口，也是外部可用于管理基础设施的唯一组件。它负责发起相应的类似运行新虚拟机实例这样的资源调度活动。
在实现层面上，nova-api是python实现的WSGI应用。（WSGI即Web服务器网关接口是Python应用程序或框架和Web服务器之间的一种接口，已经被广泛接受，它已基本达成可移植性方面的目标）

2) 计算工作者Compute Workers（Nova-compute）

Nova-compute处理管理实例生命周期，负责对虚拟机实例进行创建、终止、迁移、Resize的操作。
工作原理：队列中接收请求→执行→更新数据库状态

3) 网络控制器Network Controller（Nova-network）

Nova-network负责处理主机的网络配置，其中包括：IP地址分配，配置vlan，实现安全组，配置计算节点网络等任务。
工作原理：队列中接收网络任务→控制虚拟机的网络（创建桥接网络、改变iptables规则）

4) 卷工作者Volume Worker（Nova-volume）

Nova-volume提供卷管理，为虚拟机实例提供额外的volume访问
用来管理基于逻辑卷管理的实例卷。一个实例的重要数据总是要写在卷上，这样确保能在以后访问。
5) 调度器Schedule（Nova-schedule）

Nova-Scheduler负责为虚拟机实例指定运行的物理服务器，主要负责调度资源，有多种调度方法供选择
通过适当的调度算法从可用资源池获得一个计算服务。

6) 消息队列Message Queue（rabbitmq server）

Openstack节点之间通过消息队列使用AMQP（高级消息队列协议）完成通信（异步通信）。
Rabbitmq是对这个协议的一个实现，默认使用kombu消息框架，该部分本文不进行详细展开，将在另外一篇文章中进行讲述。

Nova Compute Service启动流程

Nova的服务类型分为两种，WsgiService和RpcService，每一种服务类型都会根据nova.conf的配置启动一个或多个进程。这其中WsgiService主要是用于组件之间的Restful接口交互，而组件内部的不同模块采取RpcService交互模式。

Nova Compute 启动流程分析

这里先以Nova Compute进程的启动过程为例，在/nava/bin目录下为所有的启动脚本入口，对源代码进行走读分析。

OpenStack软件包管理

软件包管理是每个OpenStack项目的基础，其目的是用来将项目代码打包成源码包或者二进制包进行分发。一个项目的代码可能会被打包放到PyPI上，这样你可以通过 pip 命令安装这个包；也可能会被打包放到项目的软件仓库里，这样你可以通过 apt-get install 或者 yum install 来安装这个软件包。

OpenStack也是使用setuptools工具来进行打包，不过为了满足OpenStack项目的需求，引入了一个辅助工具 pbr (Python Build Reasonableness)来配合setuptools完成打包工作。pbr是一个setuptools的扩展工具，被开发出来的主要目的是为了方便使用setuptools，其项目文档地址也在OpenStack官网内： http://docs.openstack.org/developer/pbr/ 。

先说一下pbr如何使用：

import setuptools
setuptools.setup(setup_requires=['pbr'], pbr=True)

按照上面的方式就可以配置setuptools工具使用pbr来协助完成打包工作。这里的 setup_requires 参数意思是setup函数在执行之前需要依赖的包的列表。这里的依赖的包的功能可以理解为生成setup的实际参数。你可以看到，当使用pbr的时候，setup函数只有两个参数，然而实际上 setuptools.setup 函数实际上是 disutils.core.setup 函数，会接收任何参数，这些参数可以通过在调用时指定，也可以通过所依赖的扩展来生成（比如pbr）

setup.cfg
由于OpenStack项目都使用了setuptools和pbr来执行打包工作，因此项目的元数据都放在 setup.cfg 文件中。我们以 Compute项目的setup.cfg文件为例来说明这个文件里一般会包含什么内容：

[metadata]
name = nova
summary = Cloud computing fabric controller
description-file =
    README.rst
author = OpenStack
author-email = openstack-dev@lists.openstack.org
home-page = http://docs.openstack.org/developer/nova/
classifier =
    Environment :: OpenStack
    Intended Audience :: Information Technology
    Intended Audience :: System Administrators
    License :: OSI Approved :: Apache Software License
    Operating System :: POSIX :: Linux
    Programming Language :: Python
    Programming Language :: Python :: 2
    Programming Language :: Python :: 2.7

[global]# 全局段
setup-hooks =
    pbr.hooks.setup_hook

[files] # 文件段
packages =
    nova

[entry_points] # 指定入口点
oslo.config.opts =
    nova.conf = nova.conf.opts:list_opts
oslo.config.opts.defaults =
    nova.conf = nova.common.config:set_middleware_defaults
oslo.policy.enforcer =
    nova = nova.policy:get_enforcer
oslo.policy.policies =
    # The sample policies will be ordered by entry point and then by list
    # returned from that entry point. If more control is desired split out each
    # list_rules method into a separate entry point rather than using the
    # aggregate method.
    nova = nova.policies:list_rules
nova.compute.monitors.cpu =
    virt_driver = nova.compute.monitors.cpu.virt_driver:Monitor
nova.image.download.modules =
    file = nova.image.download.file

console_scripts =  # 指定要生成的可执行文件
    nova-compute = nova.cmd.compute:main

wsgi_scripts =
    nova-placement-api = nova.api.openstack.placement.wsgi:init_application
[build_sphinx] # 文档build相关信息
all_files = 1
build-dir = doc/build
source-dir = doc/source

[build_apiguide] # 文档build相关信息
all_files = 1
build-dir = api-guide/build
source-dir = api-guide/source

[egg_info] # 指定egg信息
tag_build =
tag_date = 0
tag_svn_revision = 0

[compile_catalog]
directory = nova/locale
domain = nova nova-log-critical nova-log-error nova-log-info nova-log-warning

[update_catalog]
domain = nova
output_dir = nova/locale
input_file = nova/locale/nova.pot

[extract_messages]
keywords = _ gettext ngettext l_ lazy_gettext
mapping_file = babel.cfg
output_file = nova/locale/nova.pot

[wheel]
universal = 1

[extras]
osprofiler =
    osprofiler>=1.4.0 # Apache-2.0

[pbr]
warnerrors = true

(上面有些未注释的部分我目前还不太清楚，后续补充，可以先参考 PEP301 )
这里说说一下 classifier 这个参数。这个参数是用来指定一个软件包的分类、许可证、允许运行的操作系统、允许运行的Python的版本的信息。
entry_points是一个字典，从entry point组名映射到一个表示entry point的字符串或字符串列表。Entry points是用来支持动态发现服务和插件的，也用来支持自动生成脚本。

requirements.txt
这个文件指定了一个项目依赖的包有哪些，并且支出了依赖的包的版本需求

软件包归档格式
Python的软件包一开始是没有官方的标准分发格式的。比如Java有jar包或者war包作为分发格式，Python则什么都没有。后来不同的工具都开始引入一些比较通用的归档格式。比如，setuptools引入了Egg格式。但是，这些都不是官方支持的，存在元数据和包结构彼此不兼容的问题。因此，为了解决这个问题， PEP 427 定义了新的分发包标准，名为 Wheel 。目前pip和setuptools工具都支持Wheel格式。这里我们简单总结一下常用的分发格式：

• tar.gz 格式：这个就是标准压缩格式，里面包含了项目元数据和代码，可以使用 python setup.py sdist 命令生成。
• .egg 格式：这个本质上也是一个压缩文件，只是扩展名换了，里面也包含了项目元数据以及源代码。这个格式由setuptools项目引入。可以通过命令 python setup.py bdist_egg 命令生成。
• .whl 格式：这个是Wheel包，也是一个压缩文件，只是扩展名换了，里面也包含了项目元数据和代码，还支持免安装直接运行。whl分发包内的元数据和egg包是有些不同的。这个格式是由PEP 427引入的。可以通过命令 python setup.py bdist_wheel 生成。

Nova Compute启动入口

了解了OPS的打包规则可以知道Nova Compute的程序入口就是在nova/cmd/compute.py，先列举源码：

"""Starter script for Nova Compute."""

CONF = nova.conf.CONF
LOG = logging.getLogger('nova.compute')

def main():
    config.parse_args(sys.argv)
    logging.setup(CONF, 'nova')
    priv_context.init(root_helper=shlex.split(utils.get_root_helper()))
    utils.monkey_patch()
    objects.register_all()
    # Ensure os-vif objects are registered and plugins loaded
    os_vif.initialize()

    gmr.TextGuruMeditation.setup_autorun(version)

    cmd_common.block_db_access('nova-compute')
    objects_base.NovaObject.indirection_api = conductor_rpcapi.ConductorAPI()

    server = service.Service.create(binary='nova-compute',
                                    topic=CONF.compute_topic)
    service.serve(server)
    service.wait()

在这里首先会调用config.parse_args(sys.argv)函数来做一些初始化的工作，包括RpcServer的传输层Driver的指定等工作。

接下来调用Create()函数创建RPC Service，并且设置Topic为CONF.compute_topic，在【OpenStack源码分析之二】RabbitMQ分析中有详细讲述RPC的使用。Create()函数调用的实例化对象会设置一个ComputeManager来负责处理所有的Rpc请求，具体接口请阅读源码Nova/compute/manager/ComputeManager类。

后面就是Serve函数，它会分配一个协程（关于协程的介绍请见对Python协程的理解）来调用Service的Start()函数，接下来我们分析一下RpcService的Start()函数，源码如下：

 def start(self):
        verstr = version.version_string_with_package()
        LOG.info(_LI('Starting %(topic)s node (version %(version)s)'),
                  {'topic': self.topic, 'version': verstr})
        self.basic_config_check()
        self.manager.init_host()
        self.model_disconnected = False
        ctxt = context.get_admin_context()
        self.service_ref = objects.Service.get_by_host_and_binary(
            ctxt, self.host, self.binary)
        if self.service_ref:
            _update_service_ref(self.service_ref)

        else:
            try:
                self.service_ref = _create_service_ref(self, ctxt)
            except (exception.ServiceTopicExists,
                    exception.ServiceBinaryExists):
                # NOTE(danms): If we race to create a record with a sibling
                # worker, don't fail here.
                self.service_ref = objects.Service.get_by_host_and_binary(
                    ctxt, self.host, self.binary)

        self.manager.pre_start_hook()

        if self.backdoor_port is not None:
            self.manager.backdoor_port = self.backdoor_port

        LOG.debug("Creating RPC server for service %s", self.topic)

        target = messaging.Target(topic=self.topic, server=self.host)

        endpoints = [
            self.manager,
            baserpc.BaseRPCAPI(self.manager.service_name, self.backdoor_port)
        ]
        endpoints.extend(self.manager.additional_endpoints)

        serializer = objects_base.NovaObjectSerializer()

        self.rpcserver = rpc.get_server(target, endpoints, serializer)
        self.rpcserver.start()

        self.manager.post_start_hook()

        LOG.debug("Join ServiceGroup membership for this service %s",
                  self.topic)
        # Add service to the ServiceGroup membership group.
        self.servicegroup_api.join(self.host, self.topic, self)

        if self.periodic_enable:
            if self.periodic_fuzzy_delay:
                initial_delay = random.randint(0, self.periodic_fuzzy_delay)
            else:
                initial_delay = None

            self.tg.add_dynamic_timer(self.periodic_tasks,
                                     initial_delay=initial_delay,
                                     periodic_interval_max=
                                        self.periodic_interval_max)

这段代码涉及到了Oslo_messaging库，oslo.messaging的产生就不多说了，因为RPC的调用在各个项目中都有，以前各个项目分别维护一坨类似的代码，为了简化工作、方便打包等，社区就把RPC相关的功能作为OpenStack的一个依赖库。另一方面，也为后续支持非AMQP协议的消息中间件（ZeroMQ）的引入打下基础。

其实oslo.messaging库就是把rabbitmq的python库做了封装，考虑到了编程友好、性能、可靠性、异常的捕获等诸多因素。让各个项目的开发者聚焦于业务代码的编写，而不用考虑消息如何发送和接收。这对于各个项目开发者来说当然是好事，但对于一套OpenStack系统的运维人员来说，封装就意味着很多细节被隐藏，为了能够解决消息转发过程中出现的问题，需要再花费时间和精力去理解oslo.messaging的业务逻辑，对于本来就错综复杂的OpenStack核心业务来说，无疑是雪上加霜。

这里有几个概念：
- target：作为消息发送者，需要在target中指定消息要发送到的exchange, binding-key, consumer等信息（这些概念可能与target对象属性不一样）
- serializer：负责消息的序列化处理。就是负责把Nova中的对象转换成可以在网络中传送的格式。
- TRANSPORT：处理消息发送的抽象层。根据rpc_backend的配置确定真正处理消息发送的driver。一般我们会用到这个：rabbit = oslo_messaging._drivers.impl_rabbit:RabbitDriver。对于RabbitDriver，其相关配置项都在/oslo_messaging/_drivers/impl_rabbit.py中，它内部会维护一个connection pool，管理Connection对象。
- Endpoint：Transport Driver接收到消息之后会进行分发处理，这里会有个Dispatcher分发给相应的Endpoint处理，Endpoint就是设置成前文提到的ComputeManager。

总结

• Nova和外部模块的交互通过Restful接口调用，内部接口间采用异步RPC调用，而且正因为是异步，所以Eventlet库可以配套使用；
• 在RPC模式下，多个Nova-compute节点通过组合键(topic=self.topic, server=self.host)形成Routing Key来进行Binding
• Transport指定了底层的传输层机制，当前支持RabbitMQ和ZeroMQ
