本文介绍arm核cpu裸机启动过程。在cpu reset之后，pc会指向reset vector (地址位于0x00000000 or 0xFFFF0000)，此时的代码需要做以下几件事情：

• 在多核系统中，让非主要核睡眠。
• 初始化异常向量
• 初始化memory，包括MMU
• 初始化不同模式下的栈以及寄存器
• 初始化关键I/O设备
• 针对NEON或VFP做些必要的初始化
• 使能中断
• 改变核心模式或者状态
• 如果需要，做一些必要的安全性配置
• 调用main()函数

首先要确认异常向量表里放了正确的指令，指向合适的处理程序。

GNU 汇编中的_start原语会告诉链接器把特定代码放到指定位置，所以可以用来放置向量表。初始向量表位于非
易失性存储器中，典型应用下，复位向量包含一条指向ROM中启动代码的指令。
示例如下：

start
B Reset_Handler
B Undefined_Handler
B SWI_Handler
B Prefetch_Handler
B Data_Handler
NOP @ Reserved vector
B IRQ_Handler
@ FIQ_Handler will follow directly after this table

然后指定各个模式下的栈

譬如

LDR R0, stack_base
@ Enter each mode in turn and set up the stack pointer
MSR CPSR_c, #Mode_FIQ:OR:I_Bit:OR:F_Bit ;
MOV SP, R0
SUB R0, R0, #FIQ_Stack_Size
MSR CPSR_c, #Mode_IRQ:OR:I_Bit:OR:F_Bit ;
MOV SP, R0

初始化Cache, MMU

@ Disable MMU
MRC p15, 0, r1, c1, c0, 0
BIC r1, r1, #0x1
MCR p15, 0, r1, c1, c0, 0
@ Disable L1 Caches
MRC p15, 0, r1, c1, c0, 0  @ Read Control Register configuration data
BIC r1, r1, #(0x1 << 12)   @ Disable I Cache
BIC r1, r1, #(0x1 << 2)    @ Disable D Cache
MCR p15, 0, r1, c1, c0, 0  @ Write Control Register configuration data

@ Invalidate L1 Caches
@ Invalidate Instruction cache
MOV r1, #0
MCR p15, 0, r1, c7, c5, 0
@ Invalidate Data cache
@ to make the code general purpose, we calculate the
@ cache size first and loop through each set + way
MRC p15, 1, r0, c0, c0, 0   @ Read Cache Size ID
LDR r3, #0x1ff
AND r0, r3, r0, LSR #13     @ r0 = no. of sets - 1
MOV r1, #0          @ r1 = way counter way_loop
way_loop:
MOV r3, #0          @ r3 = set counter set_loop
set_loop:
MOV r2, r1, LSL #30     @
ORR r2, r3, LSL #5      @ r2 = set/way cache operation format
MCR p15, 0, r2, c7, c6, 2   @ Invalidate line described by r2
ADD r3, r3, #1          @ Increment set counter
CMP r0, r3          @ Last set reached yet?
BGT set_loop            @ if not, iterate set_loop
ADD r1, r1, #1          @ else, next
CMP r1, #4          @ Last way reached yet?

BNE way_loop            @ if not, iterate way_loop
@ Invalidate TLB
MCR p15, 0, r1, c8, c7, 0
@ Branch Prediction Enable
MOV r1, #0
MRC p15, 0, r1, c1, c0, 0   @ Read Control Register configuration data
ORR r1, r1, #(0x1 << 11)    @ Global BP Enable bit
MCR p15, 0, r1, c1, c0, 0   @ Write Control Register configuration data

然后就可以创建TTs(translation tables)了，参考代码如下

@ Enable D-side Prefetch
MRC p15, 0, r1, c1, c0, 1
@ Read Auxiliary Control Register
ORR r1, r1, #(0x1 <<2)
@ Enable D-side prefetch
MCR p15, 0, r1, c1, c0, 1 ;
@ Write Auxiliary Control Register
DSB
ISB
@ DSB causes completion of all cache maintenance operations appearing in program
@ order before the DSB instruction
@ An ISB instruction causes the effect of all branch predictor maintenance
@ operations before the ISB instruction to be visible to all instructions
@ after the ISB instruction.
@ Initialize PageTable
@ We will create a basic L1 page table in RAM, with 1MB sections containing a flat
(VA=PA) mapping, all pages Full Access, Strongly Ordered
@ It would be faster to create this in a read-only section in an assembly file
LDR r0, =2_00000000000000000000110111100010 @ r0 is the non-address part of
descriptor
LDR r1, ttb_address
LDR r3, = 4095
@ loop counter
write_pte
ORR r2, r0, r3, LSL #20     @ OR together address & default PTE bits
STR r2, [r1, r3, LSL #2]    @ write PTE to TTB
SUBS r3, r3, #1         @ decrement loop counter
BNE write_pte

@ for the very first entry in the table, we will make it cacheable, normal,
write-back, write allocate
BIC r0, r0, #2_1100         @ clear CB bits
ORR r0, r0, #2_0100         @ inner write-back, write allocate
BIC r0, r0, #2_111000000000000      @ clear TEX bits
ORR r0, r0, #2_101000000000000      @ set TEX as write-back, write allocate
ORR r0, r0, #2_10000000000000000    @ shareable
STR r0, [r1]

@ Initialize MMU
MOV r1,#0x0
MCR p15, 0, r1, c2, c0, 2       @ Write Translation Table Base Control Register
LDR r1, ttb_address
MCR p15, 0, r1, c2, c0, 0       @ Write Translation Table Base Register 0

@ In this simple example, we don't use TRE or Normal Memory Remap Register.
@ Set all Domains to Client
LDR r1, =0x55555555
MCR p15, 0, r1, c3, c0, 0       @ Write Domain Access Control Register

@ Enable MMU
MRC p15, 0, r1, c1, c0, 0       @ Read Control Register configuration data
ORR r1, r1, #0x1            @ Bit 0 is the MMU enable
MCR p15, 0, r1, c1, c0, 0       @ Write Control Register configuration data

多核考量

基本的初始化到此就结束了，特别要注意多核时候的cpu特性，如果是多核，首先要决定当前是在哪个核上执行，代码如下

@ Only CPU 0 performs initialization. Other CPUs go into WFI
@ to do this, first work out which CPU this is
@ this code typically is run before any other initialization step
MRC p15, 0, r1, c0, c0, 5   @ Read Multiprocessor Affinity Register
AND r1, r1, #0x3        @ Extract CPU ID bits
CMP r1, #0
BEQ initialize          @ if we’re on CPU0 goto the start

wait_loop:
@ Other CPUs are left powered-down
.....
.....
.....
initialize:
@ next section of boot code goes here

引导Linux

如果内核镜像已经位于内存中了，那么基于ARM的设备引导过程和桌面系统是类似的。但是由于手机上或者其他嵌入式设备上没有硬盘以及像PC中的BIOS，在这些设备上，启动的过程可能会很不一样。

典型情况下， 系统刚上电时， 硬件相关的启动代码从flash或者ROM中执行。这部分代码负责初始化系统，包括一些必要的外设，然后启动bootloader，并且初始化主存，把内核镜像拷贝到主存储器中（从flash设备，板上内存，MMC，主机PC或者别的什么地方）。bootloader接着把特定的参数传给内核，然后Linux内核自解压，初始化数据结构，执行用户进程。

复位处理函数

复位处理函数需要负责初始化memory controllers以及一些系统外设，在内存中设置栈，而且一般会把自身拷贝到RAM中。然后改变硬件memory映射，使得异常向量地址映射到初始化好的RAM中，这部分代码和操作系统没有关系，完成后启动bootloader，例如U-BOOT。

bootloader

bootloader在内核启动前做一些初始化工作，有时候也不是必须的
- 初始化内存系统以及一些外设
- 把内核镜像加载到内存中适当的位置（也可能是一个ram disk）
- 产生传给内核的启动参数（包括机器类型码）
- 配置好一个终端
- 进入内核

内核镜像

典型的内核镜像是zImage。zImage镜像的头部包含魔术字，用来表示压缩率，还有开始结束地址。内核代码是位置无关的，能够被加载到memory中的任何地方，通常，它被放置在物理起始地址偏移0x8000的地方，0x100用来存放参数（translation table等）。
许多系统要求有一个初始化的RAM盘(initrd)，用RAM盘可以构建一个根文件系统，而不需要初始化驱动。bootloader可以把RAM盘放到memory中，然后通过ATAG_INITRD2(描述RAM盘物理地址)和ATAG_RAMDISK。
bootloader一般还会设置串口，让内核可以探测到这个端口，然后作为终端使用。内核命令行参数 console=用来传递这个信息。

通过ATAGS传递内核参数

历史原因，内核参数是以标记列表的形式传递的，放在物理RAM中，通过R2寄存器来存放列表地址。标记头存放两个32位整型值，第一个表示标记的大小，以word为单位；第二个提供标记值（表明标记类型）。标记列表的具体内容参考相关文档。现在更加通用的方法是通过设备树Flattened Device Tree(FDTs)传递这些信息。

通过设备树传递内核参数

设备树是一种描述硬件配置信息的数据结构。它包含了处理器，memory大小以及bank，中断配置和外设等信息。数据结构组织成一个树，跟节点为/。除根节点外，每个节点有唯一的父亲节点。每个节点有一个名字，而且可以有任意数量的子节点。节点也可以包含带名字的属性值，属性值可以是任意数据，它们表示键值(key-value)对。
设备树的数据格式遵循IEEE 1275规范。 为了简化系统描述，设备树数据通过源码(.dts)表示。
一个设备树节点必须遵从如下语法：

[label:] node-name[@unit-address] {
  [properties definitions]
  [child nodes]
}

节点通过名字和unit-address表示，方括号表示节点定义的开始和结束。
通过设备树编译器(DTC: Device Tree Compiler)来把设备树源文件（.dts）转成Device Tree Blob(dtb)格式。Linux在系统启动的时候会首先加载dtb。
一个根节点的示例如下，model属性和兼容性属性表示形式为,

/ {
    model = "arm,versatilepb";
    compatible = "arm,versatilepb";
    #address-cells = <1>;
    #size-cells = <1>;
memory {
    name = "memory";
    device_type = "memory";
    reg = <0x0 0x08000000>;
};
chosen {
    bootargs = “console=ttyAMA0 debug”;
    }
};

内核入口

内核代码必须执行在cpu核心正确状态下。bootloader通过直接跳转到内核第一条指令，位于arch/arm/boot/compressed/head.S的start标签，来启动内核。MMU和DCache此时必须是禁止的。核心必须属于监管（Supervisor）模式，CPSR的I位和F为置1（禁止IRQ和FIQ）。R0必须是0, R1为MACH_TYPE，R2为参数标记列表地址。

内核工作的第一步是解压缩。这和体系结构无关。内核保存bootlader穿过来的参数，使能cache和MMU。解压缩之前首先检查解压缩的镜像会不会覆盖压缩镜像，如果检查通过，那么调用arch/arm/boot/compressed/misc.c 中的 decompress_kernel()。然后清理和失效缓存，接着再次禁用。然后跳转到arch/arm/kernel/head.S中的内核起始地址。

平台相关动作

到这里就需要执行一系列的平台相关的任务了。首先通过__lookup_processor_type()检查核心类型，返回码用来标记当前是运行在哪个核心上面。函数__lookup_machine_type()用来查看机器类型。定义了一个初级的Translation Table，用来映射内核代码。cache和MMU初始化并设置其他一些控制寄存器。数据段被拷贝到RAM，然后调用start_kernel()。

内核启动代码

原则上，这部分代码是和体系结构无关的， 但实际上，某些函数依然依赖于硬件。
1. IRQ中断通过local_irq_disable()禁止，lock_kernel()用来禁用FIQ中断， 初始化滴答控制系统，memory系统以及体系结构相关的子系统， 处理从bootloader传过来的命令行选项。
2. 配置栈， 初始化调度器。
3. 设置好各种各样的内存区域，分配好内存页。
4. 配置中断和异常表以及相应的处理函数， 以及GIC。
5. 配置系统定时器，此时，使能IRQ，进行额外的内存系统初始化，然后通过BogoMips来校准核心时钟。
6. 配置内核内部组建，例如文件系统， init进程以及用来创建内核线程的内核守护线程。
7. 解锁内核（使能FIQ），开始调度。
8. 调用函数do_basic_setup()来初始化驱动，sysctl， 工作队列和网络套接字。这时候，核心切换到用户模式。

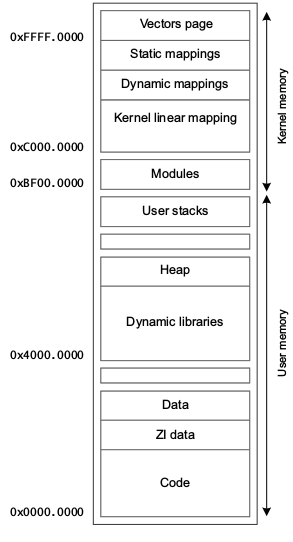

Linux虚拟内存分布视图

这里的ZI表示zero-initialized data。内核内存使用全局映射，用户内存使用非全局映射。应用代码开始于0x1000，也就是说空余了4KB，用来捕捉空指针引用。
