本文是参考官方视频整理的笔记，请观看官方视频：【官方自制】CANoe/CANalyzer基础教程合集（已完结）共18P

---

CANoe/CANalyzer基础教程（二）

（1）~（6）请参考《CANoe+CANalyzer基础教程（一）》

-------------------------------------------------------------------------------------------------------------

（6）导入/导出Import and Export

本节将介绍如何通过CANoe/CANalyzer分析窗口实现数据的导入/导出，以及记录文件的格式转换。

数据格式包括面向报文的格式和面向数据的格式。

1. 输出数据格式

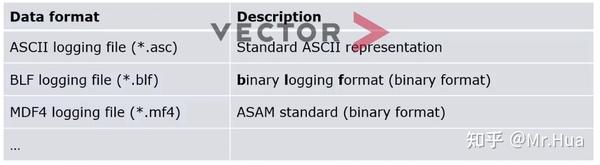

2. 面向报文格式
   .asc可读文本文件，可由记事本打开
   .blf 支持多种总线协议，占用空间小
   .mf4 可用于和其他工具共享数据时使用

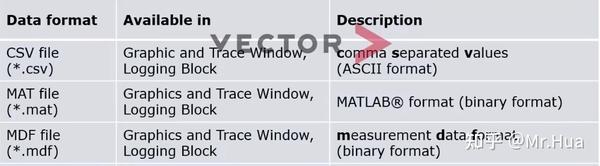

1. 面向信号格式
   .csv、.mat、.mdf
   仅保存信号层级信息，所有报文属性的信息，比如报文ID、DLC等，都会丢失


Graphic导入/导出数据
Graphic窗口可以导入/导出面向信号格式的数据文件。

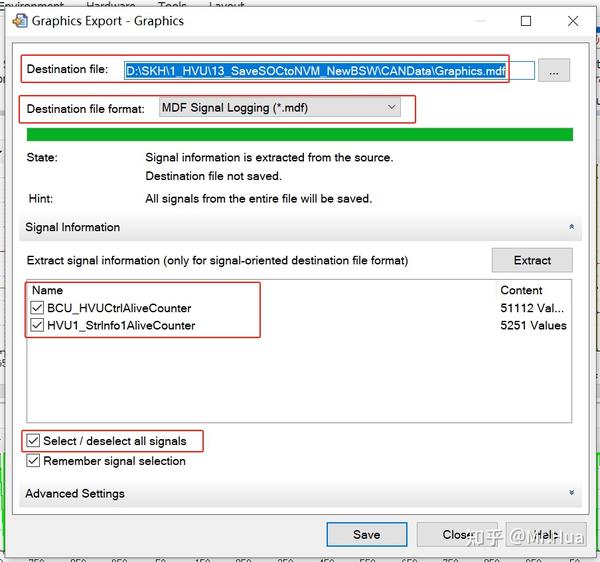

1. 导出

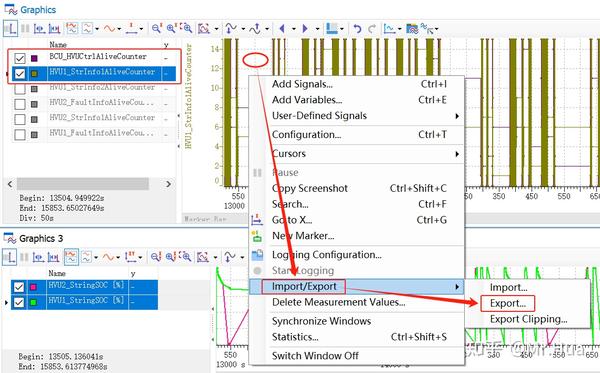

   部分或全部信号，右击Graphic空白区→Export。

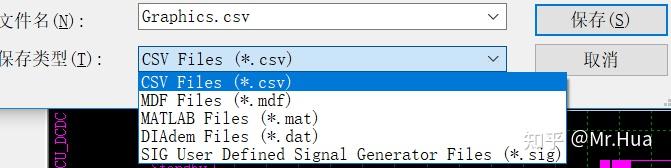

支持导出多种类型。

但只能导出当前右击的那个Graphic图窗中参与作图的信号（比如前面Graphic窗口中有6个信号，但参与作图显示只有前2个信号）。勾选需要导出哪些信号。

导入
与导出类似，右击Graphic空白区→Import。CANoe仅支持mdf格式，CANoe/CANalyzer支持多种数据类型，如下图时选择要导入数据文件的窗口。

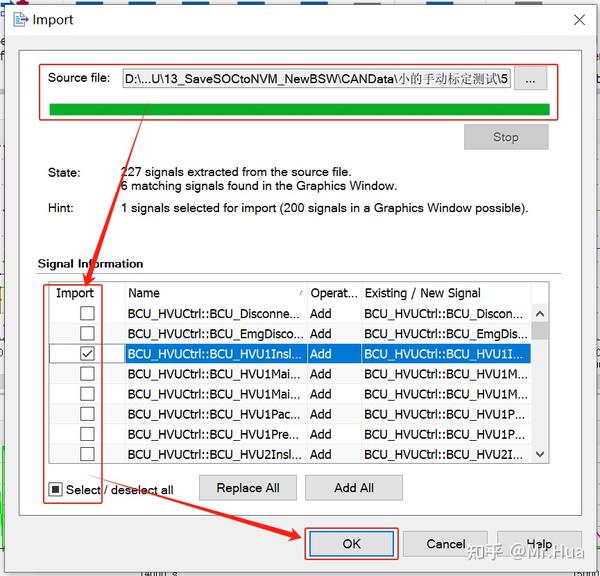

选择数据文件后，会自动开始加载解析。解析完成后将展示数据文件中de 所有信号。然后根据需选择要导入的信号。

注意：导入的数据将按自己的时间戳显示。有时导入数据后可能Graphic窗口没有变化，可能就需要自适应调整X轴才能看到。
Trace导入导出数据
Trace窗口可以导入/导出面向报文格式的数据文件。
在加载数据库的情况下，Trace窗口也可以导出面向信号格式的文件。比如，Trace窗口的CAN报文可以在添加DBC文件解析出信号后保存下来。

1. 导入

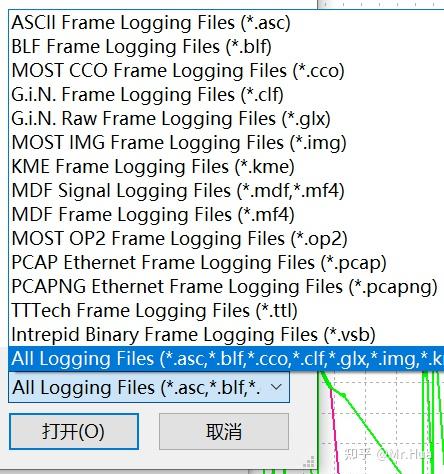

   右击Trace空白区→Import。可以选择要导入的数据类型。


还可以选择导入类型、时间段等。

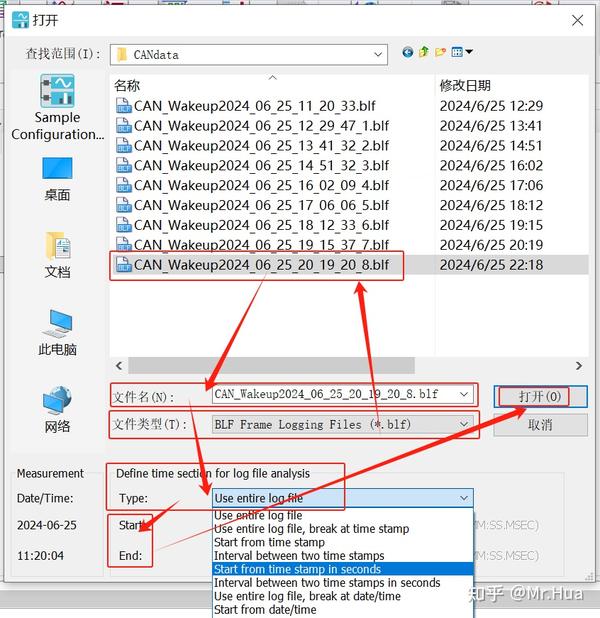

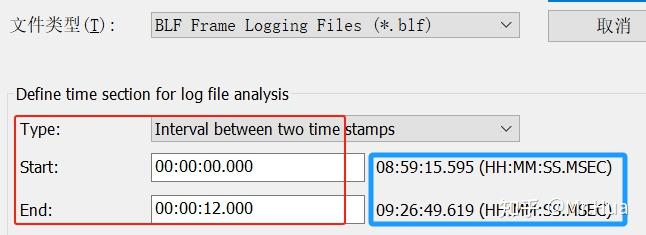

比如下图导入时间段中数据。首先在选择数据文件后，右侧蓝框中显示了该数据文件中的时间戳信息。在左侧红框中设置时间段即可。

注意：此时导入的数据仅呈现在Trace窗口，不会像回放数据那样也同时显示在Graphic窗口中。

1. 导出

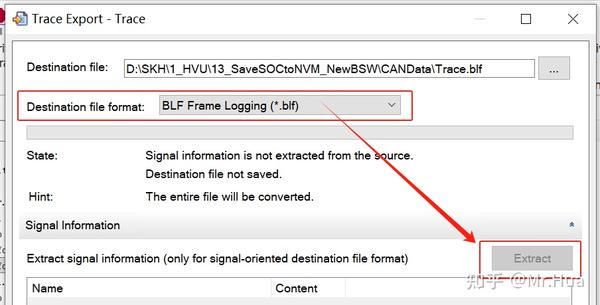

右击Trace空白区→Export。支持导出多种类型（同Graphic导出的类型）。

当选择导出的数据类型为报文类型时，Extract按钮呈灰色不可选状态。

改为csv、mat、mf4等面向信号的文件，再点击Extract就可以识别出信号，然后选择个别信号导出。

注意：导出数据（信号）需要提前加载数据库文件，否则点击Extract按钮后下面将没有信号显示出来。

记录文件格式转换工具

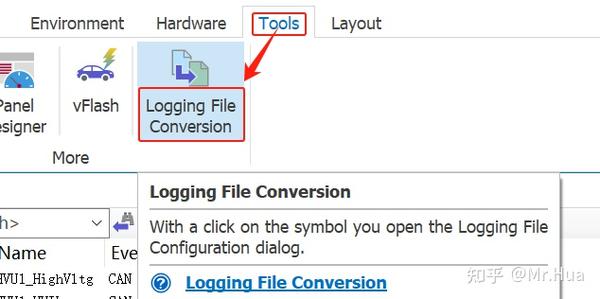

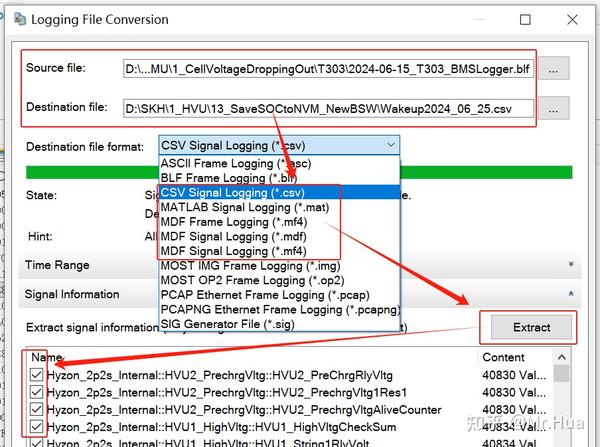

在【Tools】菜单→Logging file conversion处打开该转换工具。

该插件仅支持面向报文格式的源文件，比如*.asc、*.blf和*.mf4等等，这些文件格式之间可以相互转换。

在有对应数据库文件的情况下，可以将面向报文格式的源文件转换导出为面向信号格式的目标文件。比如*.csv、*.mat和*.mdf。

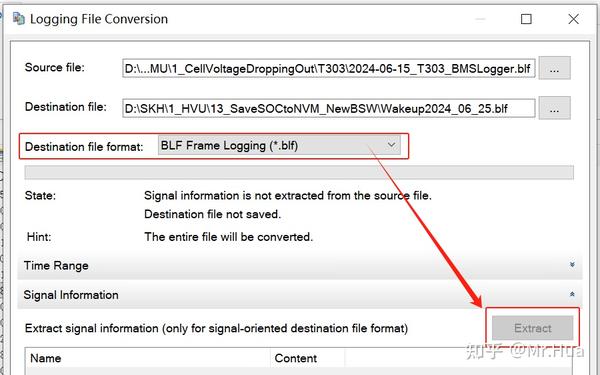

当选择目标文件为面向报文格式的文件时，因为无需提取信号，所以同前导入/导出数据时一样，Extract按钮是灰色的。

将目标文件改为面向信号格式的文件时，Extract按钮是可用的。同前，提取信号后还可以勾选目标信号。

注意：转换的目标文件为面向信号的文件时，需要提前加载数据库文件，否则点击Extract按钮后下面将没有信号显示出来。

（7）发送模块CAN IG

IG是Interactive Generator的缩写，用于发送自定义报文，或数据库中的报文到CAN总线上。

1. 添加CAN IG模块

首先需要在Configuration窗口选择Online模式，然后右击SEND节点上面的蓝色方块→Insert CAN Interactive Generator，即可添加CAN IG模块。

发送数据设置

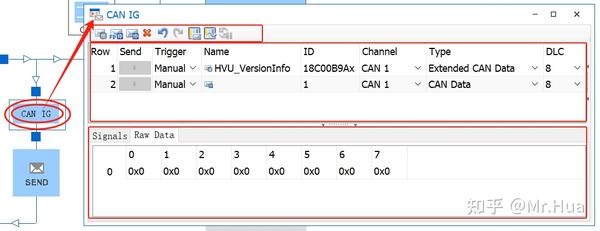

双击前面添加的IG模块，可以打开CAN IG配置界面。该界面自上往下包括三部分：菜单栏、报文发送列表、信号/报文数据场。

1. 添加报文

有如下3种方式添加要发送的报文。

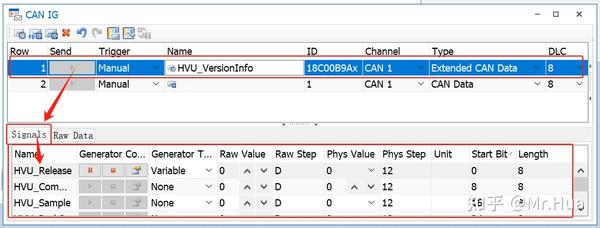

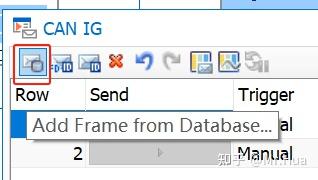

从数据库添加的报文，通常通过Signals直接设置信号值。

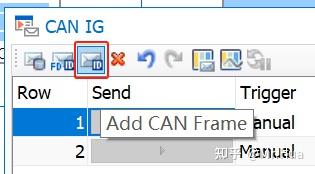

Add CAN Frame添加的报文没有信号，所以只能在Raw Data页面设置各字节的原始数据。

报文触发方式

CAN IG模块支持多种发送方式，比如手动发送、按键发送、周期发送，以及基于其他报文或变量的发送方式等。

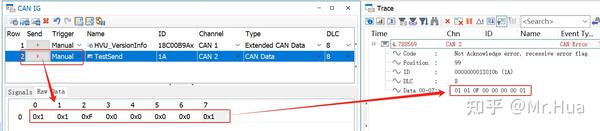

模式手动发送。点击CANoe/CANalyzer左上角的

按钮工程开始运行后，点击CAN IG窗口的

发送按钮，即可在Trace窗口观察到对应信号（图中报错是因为VN1640没有接到CAN网络）

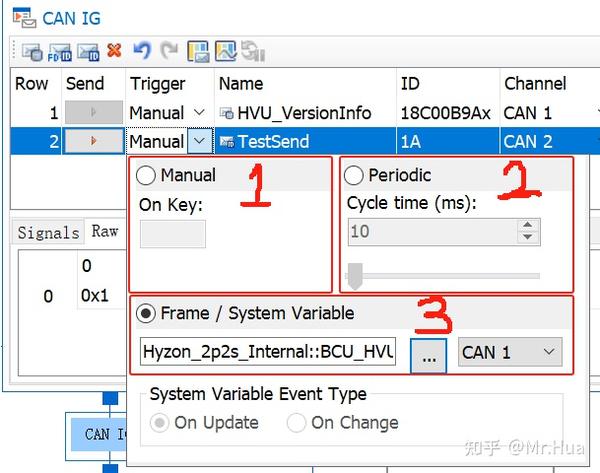

可以将发送触发方式修改为：①基于键盘上的某个按键触发、②周期性触发，③选择总线上某一帧报文，当总线上出现该报文时触发发送动作。

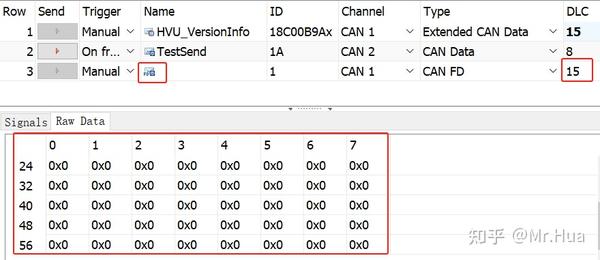

CAN FD报文

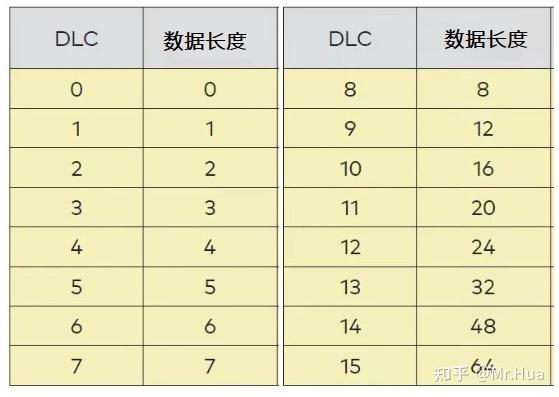

CAN IG模块可以发送CAN FD报文，报文长度可以选择最长DLC=15（即64字节）。

注意：数据长度DLC=1~8的时候，这帧报文的长度就是1~8字节。DLC=9的时候长度就是8+4=12字节，而不是9字节。类似的DLC=15 的时候是64字节。即DLC≤8时与原CAN总线是一样的，DLC＞8时是非线性增长的。

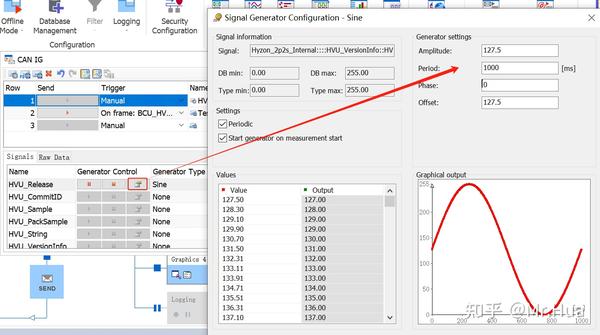

信号发生器

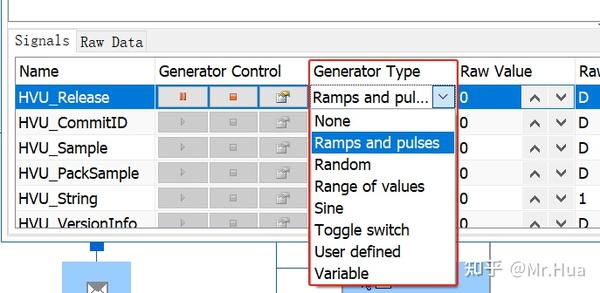

在信号数值列表中集成了信号发生器，支持设置信号的变化曲线。如下图所示，需要在CAN IG窗口的第三部分“信号/报文数据场”中Signal页面设置，在Generator Type列可以选择随即波、正弦等等。

点击General Control列的

图标，可以进行信号值的详细参数设置，比如正弦信号的幅值、周期等。

（8）可视化序列Visual Sequence

通过Visual Sequence工具可以指定简单的报文传输序列，执行一些总线相关的基本检查等等。

1. 序列基础设置

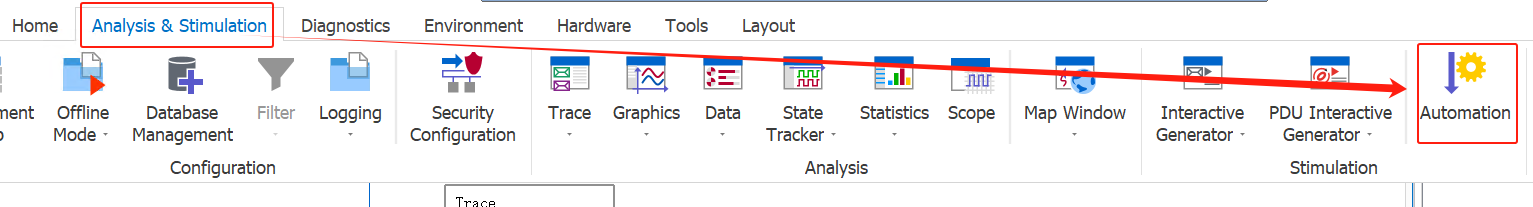

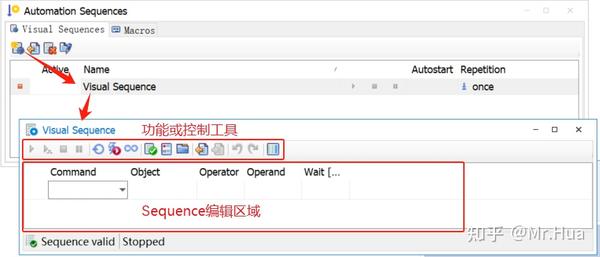

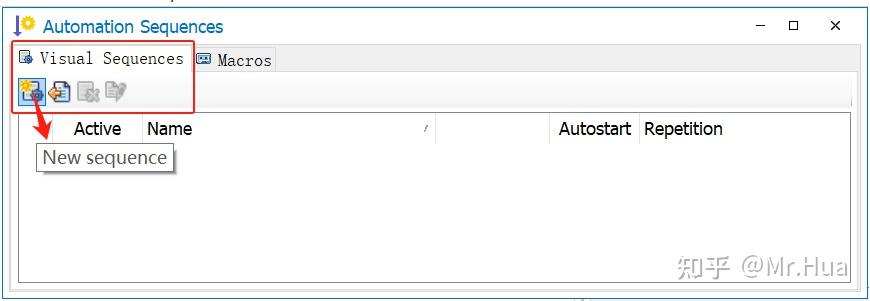

   点击【Analysis & Simulation】菜单→Automation按钮，即可打开Automation Sequence配置窗口。


窗口左侧即为Visual Sequence的配置区域。点击New Sequence新建图标创建新的序列。

完成创建后打开Visual Sequence编辑窗口。编辑窗口主要分为两部分：①上方是功能或控制工具选项，包括序列的执行和停止、序列的检测和调试等等；②下方则是Sequence编辑区域。

在Visual Sequence中可以通过鼠标点击的方式，简单的配置一些自动化的测试序列。命令都是以表格的形式呈现的。
Command列是一些封装好的常用命令，包括check检测命令、if-else选择控制命令、send报文发送指令、wait等待指令、输出指令等。

1. 报文发送配置

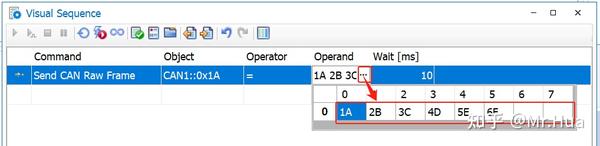

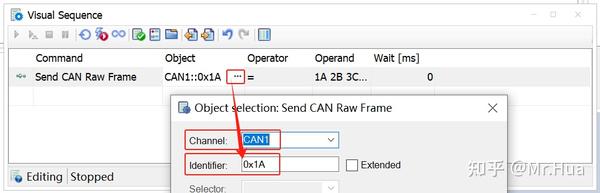

2. 发送自定义报文
   首先在Command列选择send CAN raw frame；在Object列点击···设置CAN通道和ID。Operator列填充=。


Operand列设置数据场。Wait列设置本行指令开始执行后等待多长时间再执行下一行。

如果只设置这一行，则该条报文将只发送一次。

1. 周期发送报文

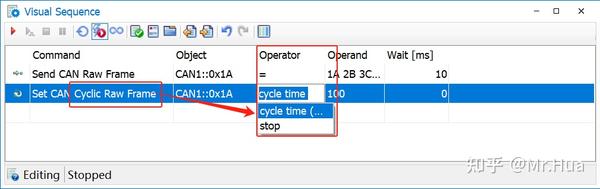

   在下一行Command列选择send CAN cyclic raw frame；在Object列点击···设置和上一行相同的CAN 通道与ID。此时Operator列可选设置该报文的周期或者停止发送该报文。Operand列此时需要设置周期。

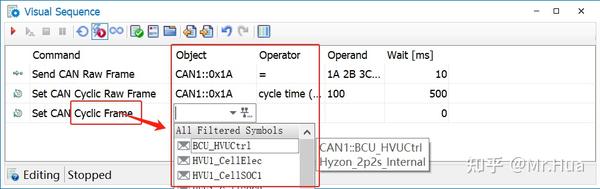

1. 发送数据库中的报文
   若要发送数据库中的报文，则在下一行Command列选择send CAN cyclic frame；在Object列上此时将显示当前工程数据库中的CAN frame。


此时Operator列和前面设置报文周期发送时相同，可选设置该报文的周期或者停止发送该报文。Operand列此时需要设置周期。

1. 修改发送数据库报文中的信号值

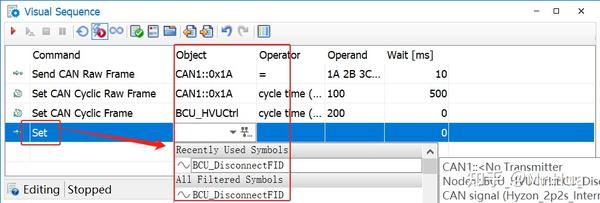

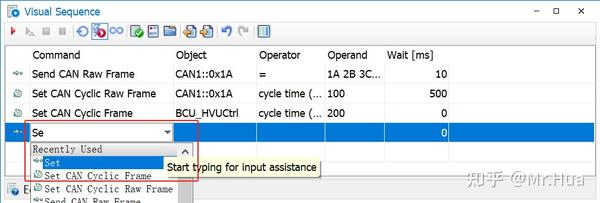

可以通过输入关键字的方式在Command列设置指令。要修改信号的值，需要使用set指令。

此时在Object列上此时将显示前面已设置的CAN frame中的信号。

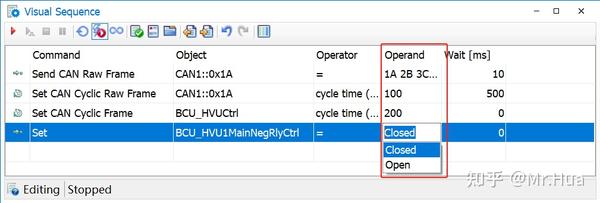

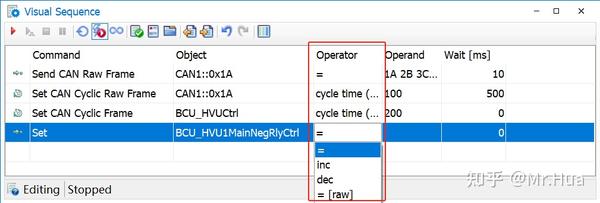

Operator列和前面设置send CAN raw frame行类似，可选择=。Operand列此时会根据数据库解析出信号可以设置的值范围，或直接输入数值。

1. 序列执行配置
2. 设置Sequence执行时间

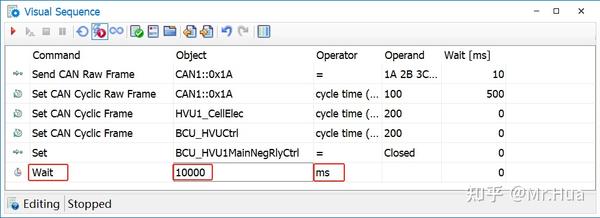

   以上设置的每行Sequence执行完成后相关报文便会停止发送。若要设置持续发送一定时间，需要在Command列设置wait指令实现。
   在Command列输入wait后，Operator列会自动变成时间单位ms，且不可修改。在Object列设置Sequence执行时间即可。


1. Sequence检查

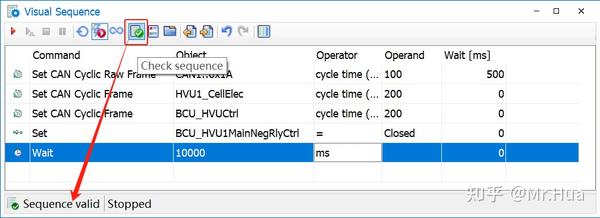

   Sequence设置完成后，点击Check按钮检查有效后，便可运行。


1. Sequence执行
   可以手动执行，或在工程开启后自动执行。

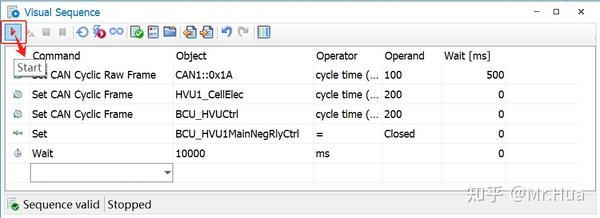

2. 1. 手动执行
      CANoe/CANalyzer启动后Visual Sequence左侧的工具按钮会点亮。


点击一次

Start按钮Sequence中的所有序列执行一次。并且执行期间，后面的Stop

和Pause按钮会点亮。

1. 1. 自动执行

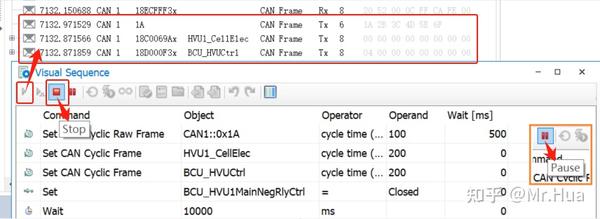

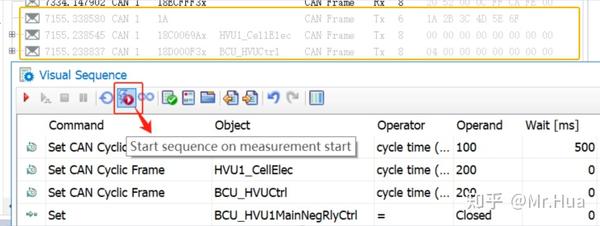

      当可以通过Sequence执行完成，报文不再发送时，Trace窗口相关报文会显示为灰色状态，如下图橙色框所示。
      若要在工程启动时自动开始执行Sequence序列，可以在启动工程前点击下图所示的

工具图标，按下后该按键将多出一个蓝框，表示处于开启状态。
开启自动执行后，将在下次工程开始后执行Sequence序列。

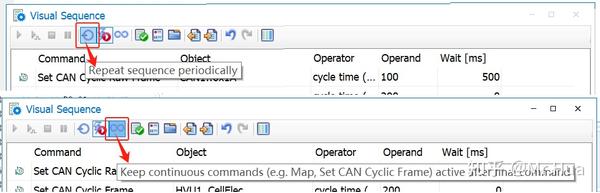

1. 重复执行
   若要Sequence中的序列重复执行，则需要点击

工具图标。此时Sequence将执行到工程结束。
若点击

工具图标，Sequence中的序列也将一直执行到工程结束。

注意：开启上述2个图标后，可以在工程开启后通过

Start按钮开始重复执行到点击

Stop。

1. 编辑Sequence

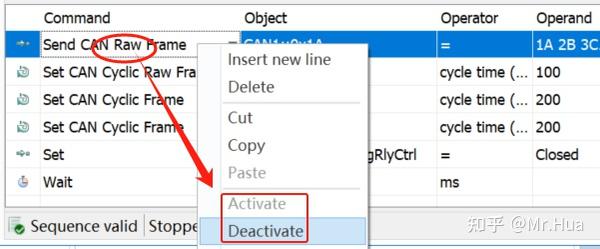

   可以通过右击某行，在非运行状态下注释或激活Sequence序列中的某一行命令。


如果右击某行后选择Insert new line，将在上方添加一个空行。

1. Check指令
   可以添加一个check指令，检查某个信号的值是否满足要求。

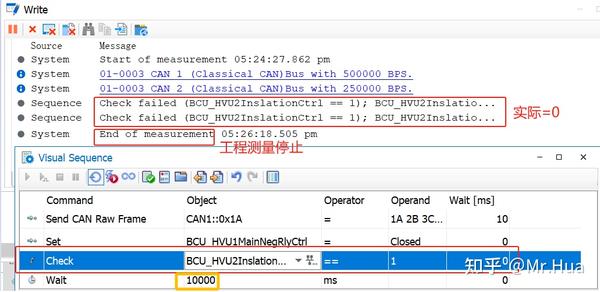

   在Sequence序列执行期间，Check就会被执行，结果将显示在Write窗口中。
   如果Sequence序列是重复执行，如下图因为wait 1000ms所以大概每10s就会检查一次，直到测量结束。

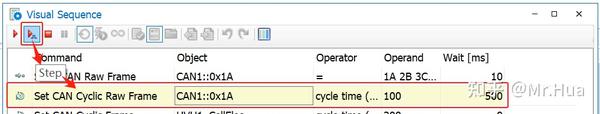

1. 在线调试

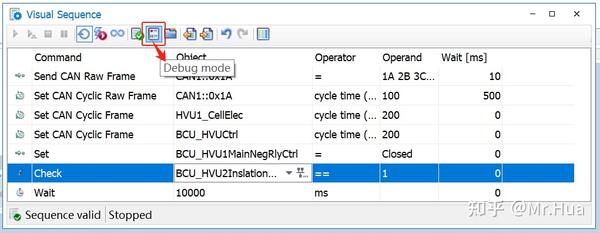

   通过debug mode按钮，可以单步运行或设置断点控制Sequence序列的执行。


此时开启工程，则点亮了step按钮

，点击一次执行Sequence序列中的一行，且下一次将要执行的行会处于黄色状态。

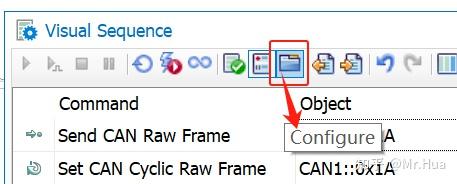

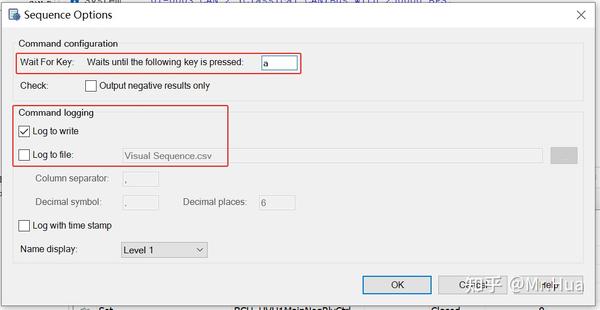

点击Configure配置按钮，可以打开Sequence option对话窗，可以设置将结果输出到write窗口或者csv文件中。

1. 多序列设置

在Visual Sequence中可以同时添加多个Sequence序列。比IG模块更加灵活，比CAPL实现更加灵活方便，可以用于重复的网络模拟、检查、write窗口输出等。

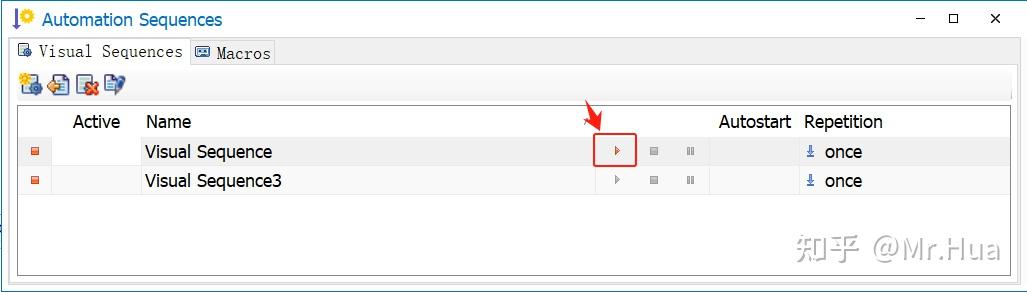

编辑好的Sequence序列直接点击右上角叉号关闭Visual Sequence对话窗即可回到最初的Automation Sequence配置窗口，这里显示了所有Sequence序列。

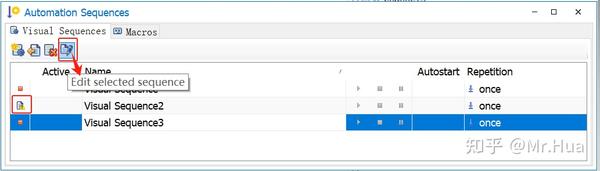

点击

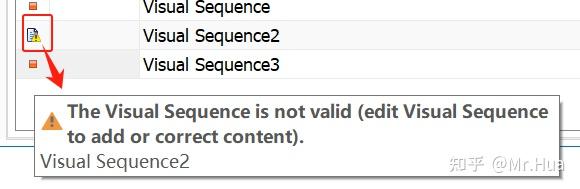

按钮可以编辑所选中的Sequence序列。带感叹号的序列是无效的。

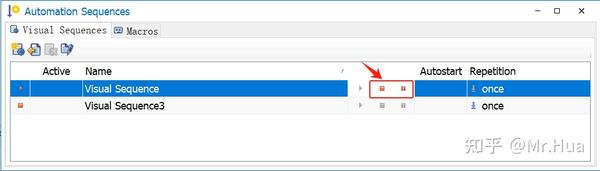

工程开始后序列中间也会有start按钮

，点击开始后还会出现Stop和Pause按钮。

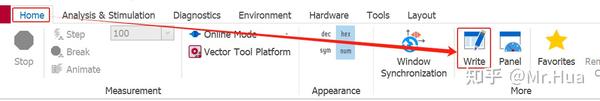

注意：Write窗口在【Home】菜单→More下打开。

（9）系统变量System Variable

系统变量一般用于表示没有在数据库中定义的，一些非总线的数据信号，如I/O信号等等。或者作为工程的全局变量，用于构建内部参数，比如连接面板和CAPL脚本之间的数据传递，是使用CANoe进行仿真、测试时使用的一种重要的数据。

1. 普通系统变量

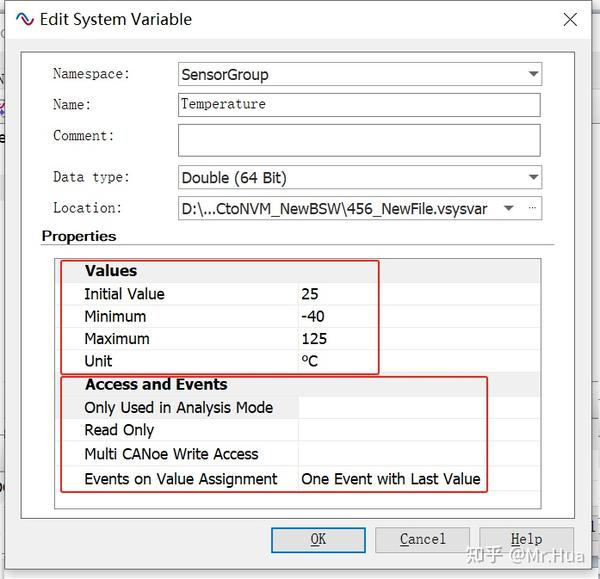

   点击新建按钮可以新建系统变量，可以定义变量的命名空间、名称、数据类型等多个属性。

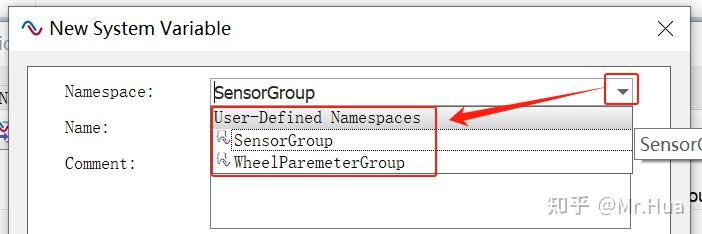

命名空间NameSpace：类似文件夹的功能，可以将系统变量进行分类，便于查找使用。通过右侧的倒三角可以选择已经定义的Group。

保存位置Location：默认和系统工程保存在一起Configuration，这样在打开工程后即可访问该工程中的所有系统变量。也可将系统变量保存在独立的文件中，以导入到其他工程，方便工程间的数据共享。

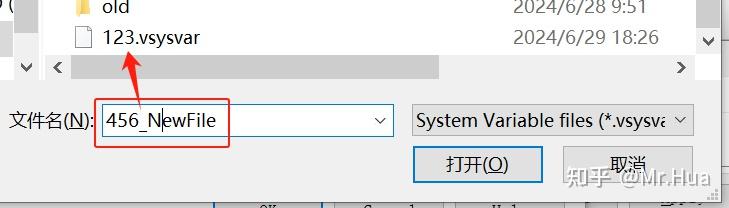

点击Location栏最右侧的···Browse即可弹出系统变量保存位置设置对话窗。可以在“文件名”后输入一个新的名字，点击“打开”，再点击上图中的“Ok”在创建变量的同时，也会将当前变量保存到这个新创建的456_NewFile.vsysvar文件中。
也可以选择要已有的系统变量文件，即可将其加载进来。

属性Properties：可以设置变量的初始值、最小/最大值、单位信息。下面是系统变量的访问权限，通常采用默认设置。

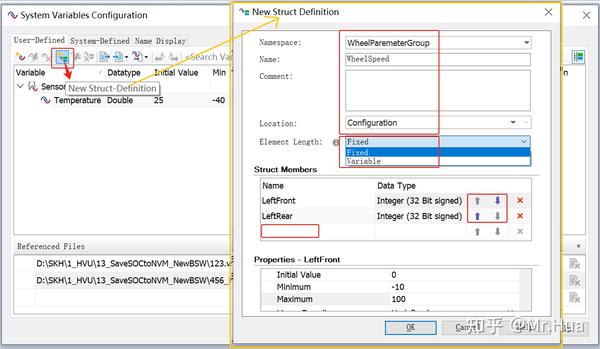

结构体系统变量
还可以创建结构体类型的系统变量。其命名空间、变量名、保存位置的设置同前。
不同与普通系统变量，结构体变量具有成员变量Struct members定义区域，在其中可以定义一个或多个成员。各成员的属性设置同前面的单个系统变量设置。
且每设置完一个成员变量后，下方就会自动出现一个空行备用。
可以设置为固定长度和可变长度。
也可以通过每个成员变量右侧的↑↓箭头设置变量间的相对顺序。

普通系统变量在窗口左侧，结构体系统变量在右侧。点击

按钮，可以分别从文件导入变量，或导出变量到文件。

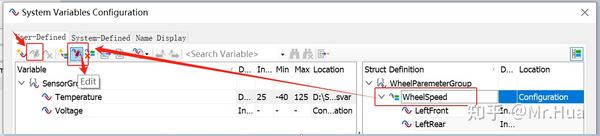

若要编辑已经创建好的变量，可以点击该变量后，再点击工具栏中带铅笔的图标

。

查看系统变量
在Symble explorer符号浏览器下点击Variables变量视图，即可查看当前工程中的系统变量。可见，变量已按Group进行了分组管理。

（10）Symbol Panel和Node Panel工具
在CANoe/CANalyzer中，可以通过Symbol Panel和Node Panel工具直接修改总线信号或变量的数值。

1. Symbol Panel

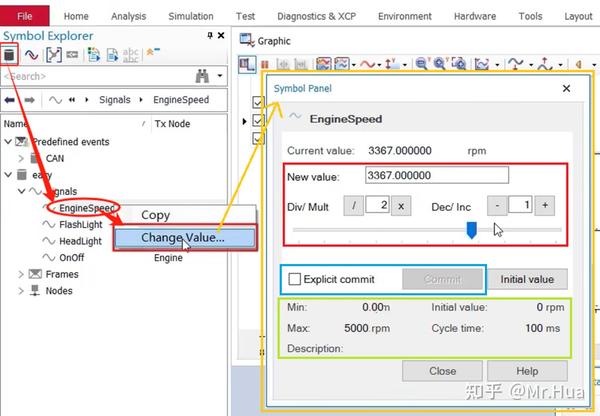

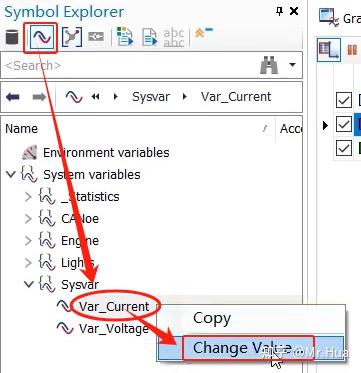

在【Environment】菜单→Symble explorer下右击要修改值的信号→Change Value即可打开Symbol Panel，以修改变量值。

与CANape标定窗口类似，可以通过直接输入数值、滑块、设置步长和比例因子的多种方式修改变量的值。当勾选上图蓝框中的Explicit commit后，修改变量值并回车时不会立即发送新值，只有在点击右侧commit按钮会才会开始发送。上图绿框中显示的是信号的属性，包括最值、初始值、周期等，是在数据库中定义的。

修改系统变量与之类似，只是要在Symble explorer中切换到Variables变量视图。

在CANoe中导入的A2L文件的参数、VT板卡的相关参数、以及外部I/O的信号等等都是以系统变量的形式存在的，可以通过Symbol Panel进行变量的读写操作。

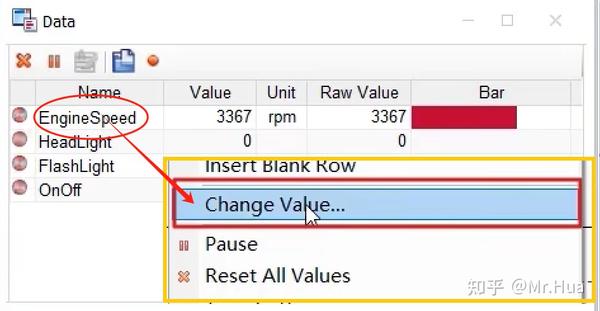

在一些分析窗口中，也可以打开并配置Symbol Panel。右击Data窗口中目标信号或变量→Change Value也可以打开Symbol Panel。

注意；通过以上方式修改的信号值，都是其物理值，总线二进制原始数值会通过数据库自动转换。

Node Panel

Node Panel可以在CANoe工程运行期间配置CAN、LIN、Flexray总线信号。使用Node Panel前，需要首先配置和数据库关联的仿真节点。

1. 仿真节点配置

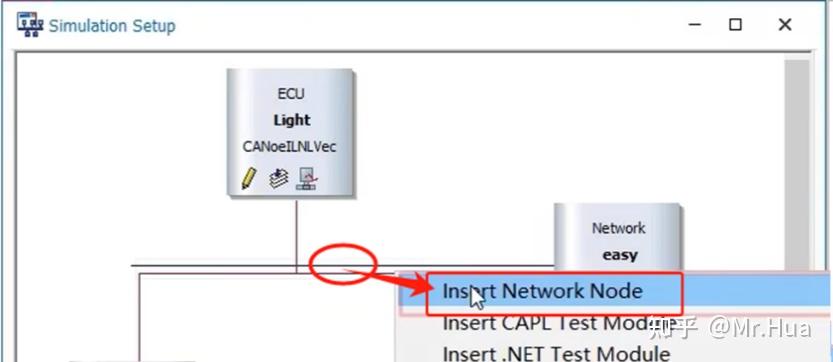

在Simulation setup窗口右击总线→Insert Network Node添加新的节点。

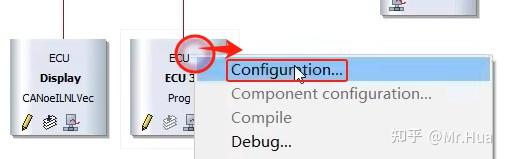

然后右击新增的节点→Configuration，打开节点配置窗口。

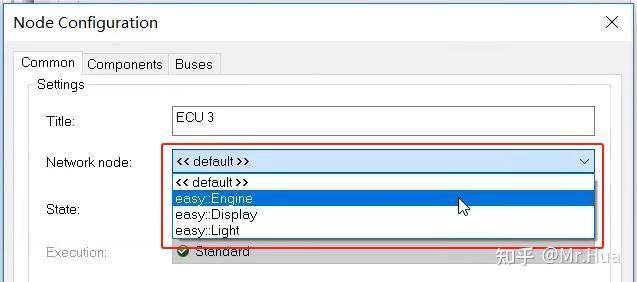

然后选择数据库中的节点，与仿真节点关联。

Node Panel

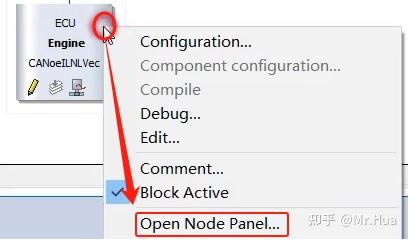

然后右击节点→Open Node Panel即可打开该节点的Node Panel。

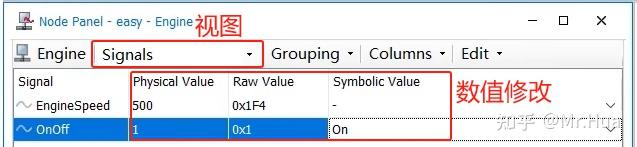

可以看到数据库中与该节点关联的信号。Node Panel有多个视图：

① Signals视图：可以显示该节点所有发送的信号，可以设置信号的物理值、原始值、符号值。一旦输入完成，信号的值就会立即更新到总线。

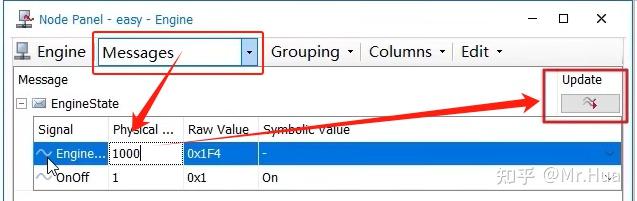

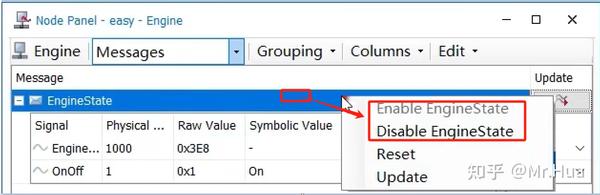

② Message视图：分组显示该节点发送的报文。修改数值后，只有点击右上角的Update按钮才会开始发送更新值。

单击报文所在行，还可以设置禁止和使能该报文的发送。

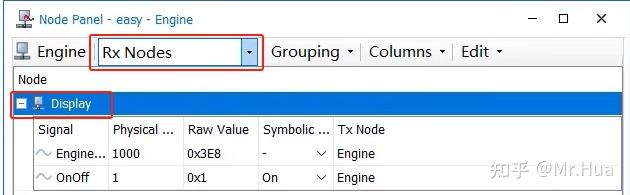

③ RX Nodes视图：按照信号的接收节点分类显示。

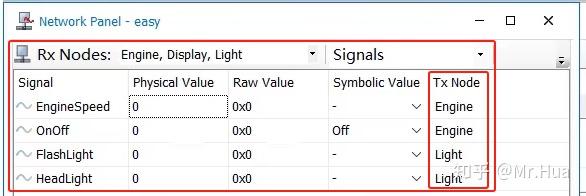

此外，在Simulation setup窗口右击Network节点→Open Network Panel。将显示整个网络中通信的所有信号。配置方式和Node Panel类似。

（11）面板设计器Panel Designer

1. 工具界面

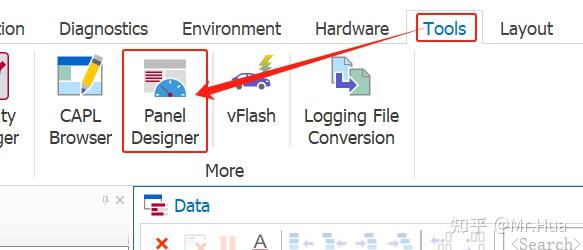

在CANoe/CANalyzer运行过程中，可以通过面板Panel显示、控制信号和系统变量。在【Tools】菜单→Panel Designer下打开面板设计器。

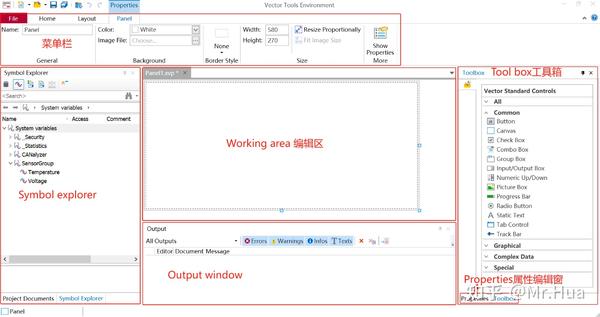

Panel Designer的窗口界面主要分为以下几个部分：

• 中间是编辑器区Working area区域；
• 左侧是Symbol explore可以访问工程中加载的数据库和系统变量；
• 右侧是Tool box工具箱，包括所有可用的控件，可以通过拖拽或双击的方式将空间添加到编辑区；
• Properties属性编辑窗口，列出了当前所选控件的所有属性；
• 上方是菜单栏，方便快速设计面板；
• 下方是Output window窗口，可以显示当前面板的一些错误提示信息，比如控件没有和具体的变量关联等。

面板工具

1. 面板设计流程

典型的面板设计包括以下几步：

• ① Assigning controls：在Tool box中选择需要的控件
• ② Assigning symbols：在Symbol explore选择目标信号的变量与控件关联
• ③ Editing Properties：编辑控件相关属性

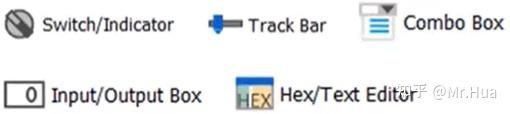

控件分类

控件按功能可以分为以下几种类型：

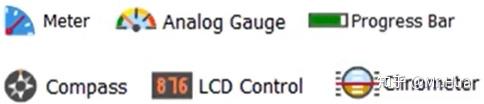

① Display Elements：显示类的控件

② Control Elements：控制类控件

③ Combined Control and Display Elements：兼具显示和控制功能的控件

④ Special Controls：其他特殊控件

面板设计

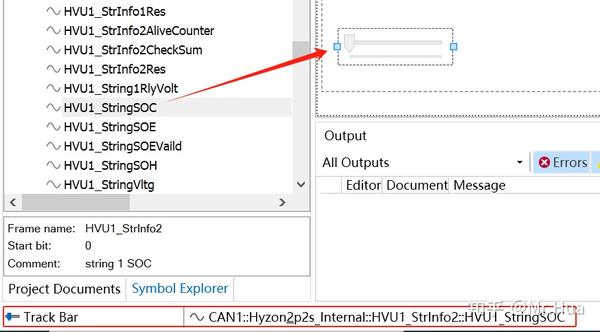

从Tool box将所需控件拖拽到编辑区，再从Symbol explore将目标变量拖拽到控件上，即可实现控件和变量的关联。如下图，关联后窗口底部将显示控件名，和所关联的信号。

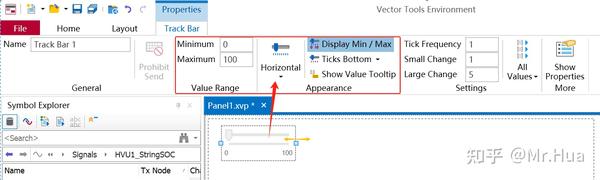

选择某个控件后，可以再菜单栏编辑属性，比如显示信号的最大值/最小值、显示方向等等。可以通过鼠标拖动对控件进行大小缩放，如下图黄色双向箭头所示。

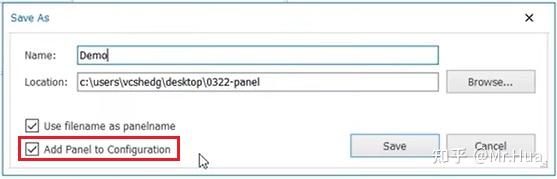

保存面板时，低版本的CANoe/CANalyzer在save as对话窗默认勾选了Add Panel to configuration，将面板加载到当前工程中。

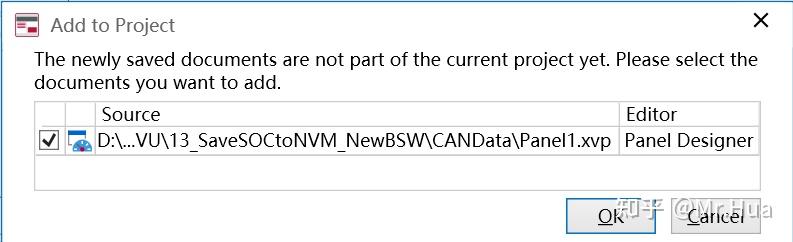

而高版本（下图是CANalyzer 18）则在设置好保存文件名点击保存后弹出下图的Add to project对话窗。

面板使用

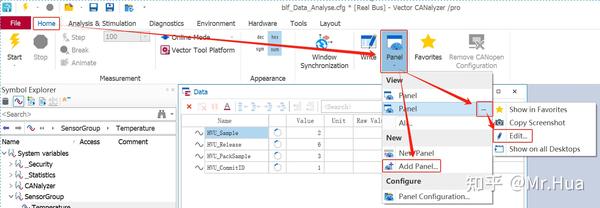

在【Home】菜单→Panel工具下的“View”处，可以看到当前工程中加载的各个面板。鼠标放在面板所在行的右侧将出现···，点击后可以选择Edit，即打开该面板的设计界面。还可以在“New”处点击Add Panel，即加载面板文件到当前工程中。

更换控件图片

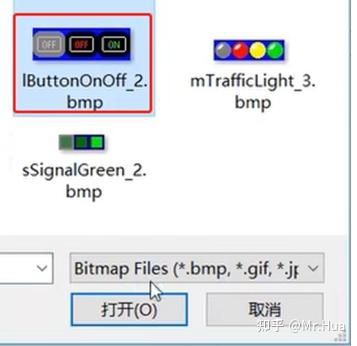

有些控件支持更换图片，进行个性化设置。如下图选中Switch按钮，→Properties属性菜单→Image file更换图片。

保存面板文件后，回到CANoe/CANalyzer界面面板就已经自动更新。

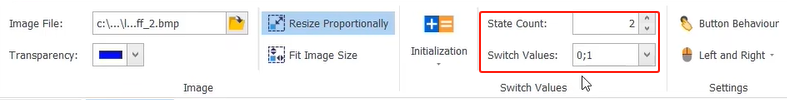

背景图不能是矢量图，只能是jpg、png、bmp等位图格式。另外，对于上面示例的Switch控件，表示的是状态切换，当设定状态数目并导入图片后，软件会将图片长度（或宽度）按照状态数目+1等分。第一等分是默认状态，其余等分对应Switch value中设置的状态数值，

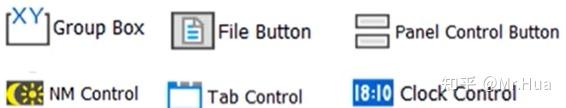

特殊控件

有些控件不需要关联到具体的信号或者系统变量。

① Group box：用于将其他空间分组，方便显示盒管理

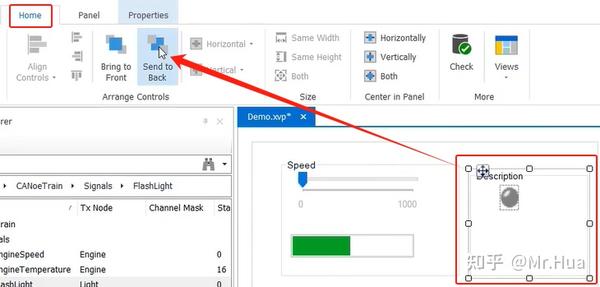

与PPT类似，后来插入的控件会在前面已插入控件的上一层。而Group box控件通常要放置在最底层。选中控件后→【Home】菜单→send to back即可将其调低一个层级。

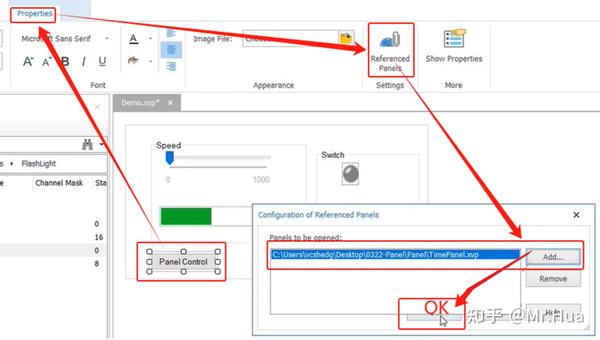

② Panel control button：可以关联其他面板，使当前面板作为主面板，点击该按钮后即可打开其他面板。

如下是给一个Panel control空间关联一个Reference panel，点击它即可打开参考面板。

③ Clock Control：系统时钟，可以显示电脑的系统时间。

④ Start/Stop：启动/停止按钮，用于启动或停止工程的运行。

工程面板管理

在【Home】菜单→Panel→Panel Configuration下，可以打开面板配置对话窗。

在该对话窗中可以对工程中的所有面板进行统一管理。

（12）CAPL语言

1. 简介

CAPL是CANoe软件自有的、类C的编程语言，封装有丰富的函数库，能够帮助使用者实现CANoe的仿真、测试功能。

CAPL中的脚本需要和软件中的节点关联起来，当CANoe启动时，CAPL中的程序才能伴随工程的运行使能工作。

使用CANoe的仿真和测量功能时，可以在2个地方添加与CAPL脚本关联的节点。

① 在Simulation Setup窗口中，我们可以添加一个仿真的网络节点，或者是选择网络中已有的节点，与CAPL脚本关联。

② 在Measurement Setup窗口中，在功能模块上添加CAPL编程节点。通常将实现数据过滤、分析等功能的节点添加到这里。

1. Simulation Setup窗口添加CAPL
   右击网络拓扑图新建节点。


再右击节点选择配置选项。

这将打开节点配置Node configuration窗口，其下方就是配置所关联的CAPL文件的区域。

点击上图的file，即弹出Open对话窗，选择一个现有的CAPL文件（*.can），或者输入一个新的文件名，点击Open后将创建一个CAPL文件。

如此，就创建好了与该节点管理的CAPL文件。
在使用CANoe的测试功能的时候，也可以添加CAPL的测试节点，如下是添加测试节点，然后即可右击该节点添加对应的CAPL文件。

Measurement Setup窗口添加CAPL
在Measurement Setup分析窗口的左侧右击蓝色方块→Insert Program Node，

然后右击该编程节点→Configuration。

将弹出编程节点配置对话窗。同前，可以在点击select后输入新的CAPL文件名，或者选择一个已有的CAPL文件。

CAPL文件编辑界面
双击节点上的铅笔工具即可打开CAPL编辑界面。

上方是Main Menu编辑功能菜单区，包括CAPL代码注释、程序编译、CANoe环境导入等功能按钮
左侧是CAPL程序架构浏览树Browser Tree，显示CAPL文件中所有已定义的函数、以及对应的事件
右侧是CAPL函数库访问区以及符号访问区Symbol and Functions。
CAPL自带丰富的通信相关函数。作为CANoe自带的编程语言，CAPL可以更方便地访问CANoe中加载的环境，包括数据库中的报文、信号，以及系统变量等。
中间是CAPL的编辑区Text Editor，可进行CAPL脚本的编辑、开发工作
下方是Output窗口，会显示CAPL脚本的编译结果，提示相关错误

CAPL常用事件

1. CAPL语言的特点

CAPL（Communication Access Programming Language）是CANoe自带的用于通信访问的编程语言，主要有以下几个特点：

• CAPL是一种类似于C语言的过程性语言，语法相比C语言更简单，易上手
• CAPL脚本的编辑开发是在CAPL Browser中进行，是CANoe自带的开发环境，可以从工程直接进入访问
• 作为CANoe自带的编程语言，相比其他第三方编程语言，可以更容易的访问CANoe工程中的数据，包括数据库中的报文、信号，以及系统变量等。
• CAPL支持大量的预定义函数
• CAPL程序的执行由事件控制：CANoe工程运行过程中，CAPL中的程序由事件触发执行

1. 事件触发
   CAPL中的程序由事件触发而开始执行，这与其他语言中常见的按顺序执行的方式有所不同，在顺序执行流中，子历程或过程函数会按照代码编写安排的先后顺序、依次执行。而CAPL完全由事件驱动，只有在工程运行时发生指定的事件，才会调用和执行事件过程中的程序。
   比如下图中，CANoe运行过程中收到CAN报文，或收到错误帧才会触发对应的程序EventProc.1。


所以，工程运行过程中我们并不清楚哪一段程序会最先执行，但事件多次触发时，比如接收到周期性的CAN报文，会重复性的执行相关的事件程序。

1. 常见的CAPL事件
   了解CAPL运行的机制后，来看下CAPL中几种常见的事件。
   CAPL能对不同的事件作出反应，对于每种类型的事件，都存在特定的事件过程。CAPL中常见的事件类型如下。
   ① CANoe工程运行开始：句柄on start
   ② CANoe工程停止，句柄on stopmeasurement
   ③ 总线报文接收，句柄on message + ID或报文名
   ④ 时间触发，句柄是on timer+计时器名称
   CAPL可以定义计时器Timer，并设置时间开始计时，当时间到达时触发时间Timer事件，句柄是on timer+计时器名称。一般用于使用CAPL周期性发送报文，或延时处理
   CANoe工程也能感知外设输入，比如按键触发，句柄on key+按键。


1. 键盘事件示例
   首先双击节点上的铅笔图标，打开CAPL编辑界面，并在空白区输入以下代码，然后点击【Home】菜单→Compile编译，并在下方Output窗口查看编译结果。


代码无问题后，最小化CAPL界面，回到CANoe界面运行工程，按下A键，可以看到Write窗中CAPL脚本打印的信息。

发送报文Send message
CAPL发送一条报文分为3步：
① 定义一条message类型的报文变量
② 对报文变量进行赋值操作
③ 使用发送函数将报文发送出去

1. 发送任意报文
   下面打开的是与仿真节点关联的CAPL文件。仿真节点CAPL的运行是事件触发的，先定义按键事件，然后在事件的程序体中定义报文内容，并发送出去。
   ① 定义报文变量
   如下代码将定义一条ID=0x1A，报文名msg1的报文：
   Message 0x1A msg1;
   ② 报文变量进行赋值
   可以把Message理解为CAPL中的结构体变量，报文的一些属性，如DLC值、数据场内容等，都可以通过结构体的属性进行设置。
   在CAPL中，Message的属性称为selector，发送一条报文，通常可以访问如下selector，


③ 发送报文
在CAPL中使用output函数发送报文。
以上示例的CAPL代码如下，其中未定义的字节将填充00。

on key ‘a’
{
message 0x1A msg1;
msg1.dlc = 4;
msg1.byte(0) = 0x55
msg1.byte(1) = 0xff;
output(msg1);
}
发送数据库报文
设置触发条件为按键B。
① 定义报文变量
此时可以不使用ID定义报文，而是数据库中的报文名。可以从右侧符号浏览器拖拽一帧报文到代码的message关键字后。

② 报文变量进行赋值
前面发送任意帧报文时，需要对报文数据场的每个字节进行定义，而发送数据库报文时可以直接对解析后的信号进行赋值。输入代码对信号赋值时有相关提示，如下图。

③ 发送报文
同前使用output函数发送报文。
on key 'b'
{
message Enginestate msg2;
msg2.Enginespeed =100;
msg2.onOff =1;
output (msg2);
}
信号和系统变量访问Access Signal

1. 发送信号

前文提到仿真节点CAPL的运行是事件触发的，信号的发送和信号值的改变都可以作为CAPL中触发程序执行的事件：

on signal_update + 信号：对应的事件是信号的发送，只要信号发送到总线上事件就回触发执行

On signal + 信号：对应的事件是信号值改变，当信号发送到总线上且信号值改变时事件触发执行

如下是上述2种情况的示例代码。

//on signal +<signal name>:当信号值改变时触发执行

on signal signalA

{

write("1,signal value is change");

}

//on signal update +<signal name>:当信号发送到总线上时触发

on signal update signalA

{

write("2,signal is send to the bus");

}

当使用下图的Panel点击Trigger发送信号时，触发第二条事件（红框）；当该修改信号值回车后该信号新值发送到总线上，将触发以上2个事件（蓝框）。

获取信号值

有2种方式获取信号的值：

使用函数getsignal()，函数返回值是获取的信号值。

使用“$+数据库中的信号名”获取信号值，也可以用于给信号赋值。

在前面的脚本基础上增加以上2种获取信号值的代码如下。

// on signal +<signal name>:当信号值改变时触发执行

on signal signalA

{

write("1,signal value is change");

sigValue = getsignal(signalA); // 获取信号值，方法1

write("sig value is sf",sigValue); // 输出到write查看

write("sig value is sf",$signalA); // 获取信号值，方法2

}

给信号赋值

有2种给信号赋值：

使用函数setsignal()，

使用“$+数据库中的信号名”给信号赋值，也可以用于获取信号值。

使用如下代码分别在按下ab按键时给信号赋值5或10。注意其中的信号名可以从symbol explorer中拖拽。

on key 'a' // 通过set signali函数将信号值更改为5

{

setsignal(signalA,5);

}

on key 'b' // 通过$+signal name 将信号值更改为10

{

$signalA =10;

}

系统变量相关函数

与本节前面“发送信号”中类似，系统变量的激活和系统变量值的改变都可以作为CAPL中触发程序执行的事件：

on sysvar_update + 系统变量：对应的事件是信号的发送，只要信号发送到总线上事件就回触发执行

On sysvar + 系统变量：对应的事件是信号值改变，当信号发送到总线上且信号值改变时事件触发执行

如下是上述2种情况的示例代码。

// on sysvar +<variable name>:当系统变量的值改变时触发

on sysvar SysDemo::sysVar 1

{

write("1,variable value change");

}

// on sysvar update +<variable name>: 当系统变量激活时触发

on sysvar update SysDemo::sysVar1

{

write("2,variable is trigger");

}

系统变量的访问函数

系统变量的访问函数与系统变量的类型有关，如对int型系统变量赋值需要使用sysSetVariableInt函数。

on key

{

sysSetVariableInt(sysvar::SysDemo::sysVar 1,3);

sysGetVariableInt(sysvar::SysDemo::sysVar 1,varValue);

write("var value is d"varValue);

}

对于简单类型的系统变量，还有一个更加简单的方式获取或设置系统变量的值。

on key 'd'

{

@SysDemo::sysvar 1=5;

write("sysvar value is d",@SysDemo::sysVar 1);

}

[1] 【官方自制】CANoe/CANalyzer基础教程合集（已完结）共18P
