opencv实现靶纸弹孔识别计数功能

任务是对胸环靶进行弹孔识别与计数。靶纸图片是从网上找的。
具体过程主要是先对图片进行灰度化处理，接着进行阈值分割，将弹孔与背景分割开。再腐蚀并膨胀（形态学开运算），取得较好的分割效果。最后通过轮廓提取，对弹孔进行识别与计数。

1. 靶纸图片

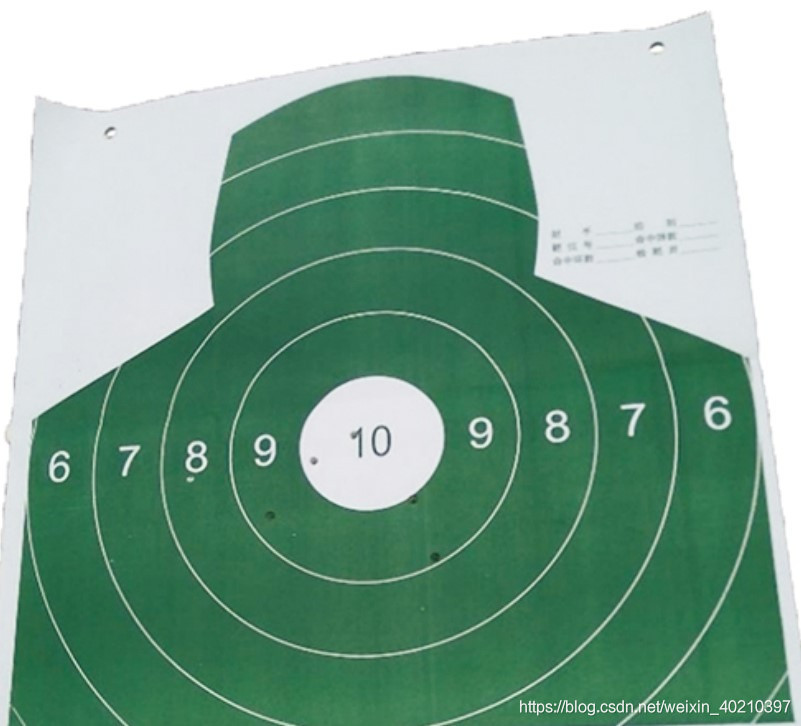

靶纸如下图所示：

2. 灰度化处理

通过opencv的cv2.cvtColor()函数对图像进行灰度化。
函数cv2.cvtColor(input_image ，flag)，flag是转换类型：
BGR和灰度图的转换使用 cv2.COLOR_BGR2GRAY

# src.jpg是图像的名称
img = cv2.imread('src.jpg')
# 灰度化函数，结果为GrayImage
GrayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
cv2.imshow('GrayImage', GrayImage)
cv2.waitKey(0)

灰度化结果如图所示：

3. 二值化处理

通过opencv的cv2.threshold()函数对得到的灰度图进行阈值分割，二值化处理。
函数参数参考参数描述

#
ret, thresh = cv2.threshold(GrayImage, 70,255,cv2.THRESH_BINARY_INV)

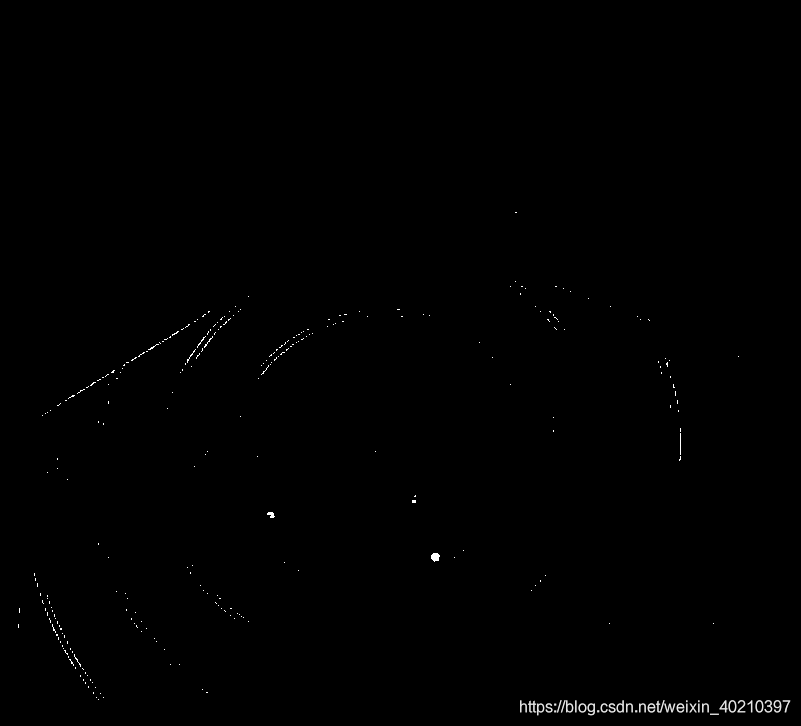

二值化结果图如图所示：
可以看出，阈值化处理的结果还有一些背景没有去除。

3. 形态学处理（开运算）

# 开运算处理，结果图为opening
kernel = np.ones((3, 3), np.uint8)
opening = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel)

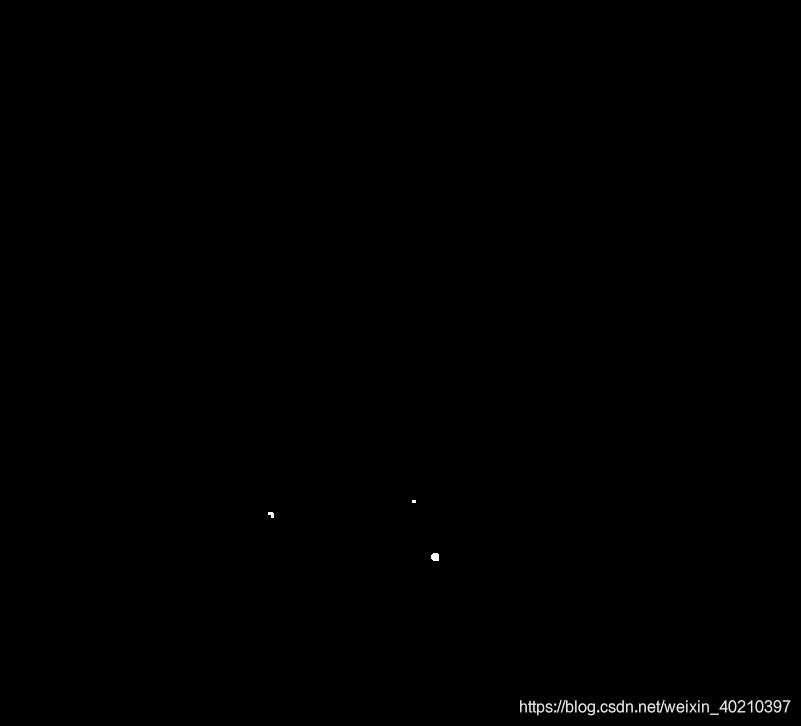

开运算结果如图所示：

4. 轮廓提取，画轮廓

通过opencv的cv2.findContours()函数对开运算处理后的二值化图像进行轮廓提取，cv2.rectangle()函数。

# 轮廓提取函数
contours, hierarchy = cv2.findContours(opening, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
for i in range(0,len(contours)):
    x, y, w, h = cv2.boundingRect(contours[i])
    cv2.rectangle(img, (x,y), (x+w,y+h), (0,0,255), 2)

结果如图所示：

5. 弹孔计数

num = len(contours)
print("弹孔数量", num)

输出结果为3

6. 结果分析

从图中的结果可以看出，原靶纸图片应该为4个弹孔，但实际上只识别到3个弹孔。
分析原因：主要是在二值化步骤中，10环中心区域是白色的背景，导致10环处的弹孔较亮，大于我们阈值处理选择的灰度值70，从而被当成背景而未被识别。
处理：在二值化之前，应该先对10环内的区域进行处理，分割出内部的弹孔或使其灰度值降低。

7. 未完待续…

之后有时间再进行改进吧…
