VUE2——three.js模型渲染
·
vue2项目——模型渲染——模型切换——点击特定物体物体发光
依赖安装
-
three
-
three-gltf-loader
-
three-orbitcontrols
-
package.json文件 "three": "^0.161.0", "three-gltf-loader": "^1.111.0", "three-orbitcontrols": "^2.110.3",

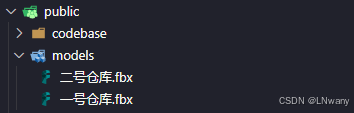

模型文件放入项目
页面布局/样式
<template>
<div class="model-com">
<!--画布的容器-->
<div id="container" class="container"></div>
<!--切换盒子-->
<div class="toggle-div">
<el-button
type="info"
v-for="item in modelList"
:class="[item.modelUrl == cuModel.modelUrl ? 'thisButs' : 'buts']"
:key="item.modelUrl"
@click="toggleModel(item)"
v-loading.fullscreen.lock="isLoading"
:element-loading-text="loadingText"
element-loading-spinner="el-icon-loading"
element-loading-background="rgba(0, 0, 0, 0.8)"
>
{{ item.text }}
</el-button>
</div>
</div>
</template>
<style scoped lang="scss">
.model-com {
height: 100%;
width: 100%;
#container {
height: 100%;
width: 100%;
}
.toggle-div {
position: absolute;
left: 50%;
transform: translateX(-50%);
top: 0px;
margin: 0px 0px 30px 0px;
color: #fff;
display: flex;
.buts,
.thisButs {
cursor: pointer;
display: block;
color: #fff;
margin: 20px;
padding: 10px 40px;
box-shadow: 0px 0px 5px black;
&:hover {
color: #ffffff;
box-shadow: 5px 5px 10px black;
background-color: #314785;
}
}
.thisButs {
color: #ffffff;
box-shadow: 5px 5px 10px black;
background-color: #314785;
}
}
}
</style>vue页面引入依赖
import * as THREE from "three";
//鼠标控制器
import { OrbitControls } from "three/examples/jsm/controls/OrbitControls";
//模型加载器
import { GLTFLoader } from "three/examples/jsm/loaders/GLTFLoader.js";
//模型加载器
import { FBXLoader } from "three/examples/jsm/loaders/FBXLoader.js";
//动画
import { AnimationMixer } from "three/src/animation/AnimationMixer.js";Data定义变量
data() {
return {
// 加载状态
isLoading: false,
// 加载提示文本
loadingText: null,
//模型列表
modelList: [
{
modelUrl: "models/一号仓库.fbx", //模型路径
text: "一号仓库", //名称
cameraPar: [60, 0.01, 500, 0, 1.5, 1], //前三位为相机参数，后三位为相机位置
modePar: [0, 0, 0, 0.0001, 0.0001, 0.0001], //前三位为模型位置，后三位为模型缩放
shelvesList: {
//物体名称:后端数据对应货架号
obj_4162: "S1-Ⅰ-01"
}
},
{
modelUrl: "models/二号仓库.fbx",
text: "二号仓库",
cameraPar: [60, 0.01, 500, 0, 1.5, 1], //前三位为相机参数，后三位为相机位置
modePar: [0, 0, 0, 0.0001, 0.0001, 0.0001], //前三位为模型位置，后三位为模型缩放
shelvesList: {
//物体名称:后端数据对应货架号
obj_4162: "S1-Ⅰ-01"
}
}
],
scene: null, //场景
model: null, //当前模型
cuModel: "", //当前模型名称
modelChildrenList: [], //当前模型的所有物体列表
camera: null, //相机
renderer: null, //渲染器
mouseControls: null, //轨道控制
pointLight: null, //点光源
ambientLight: null, //环境光
requestAnimationFrame: null, //动画循环
raycaster: null, //射线投射器
glowMaterialBlue: null, //发光材质（蓝色）
glowMaterialGreen: null, //发光材质（绿色）
previousSelectedObject: null, //当前发光的物资
// 当前货架列表
shelvesList: {}
};
},初始化场景
//初始化场景
init(item) {
this.scene = new THREE.Scene(); //新建场景
let dom = document.getElementById("container");
let width = dom.clientWidth; //场景宽度
let height = dom.clientHeight; //场景高度
let k = width / height; //场景宽高比
this.camera = new THREE.PerspectiveCamera(
item.cameraPar[0],
k,
item.cameraPar[1],
item.cameraPar[2]
); //透视相机
this.camera.position.set(
item.cameraPar[3],
item.cameraPar[4],
item.cameraPar[5]
); //设置相机位置
//创建渲染器
this.renderer = new THREE.WebGLRenderer({
antialias: true, //抗锯齿
alpha: true
});
this.renderer.setSize(width, height); //设置渲染区域尺寸
document
.getElementById("container")
.appendChild(this.renderer.domElement); //将画布添加到container中
//创建轨道控制
this.createOrbitControls();
//创建光源
this.createLight();
//加载模型
this.loadModel(item);
// 点击模型逻辑
this.createRaycaster();
// 循环渲染
this.repeatRender();
},
创建模型点击方法
// 创建模型点击方法
createRaycaster() {
const this_ = this;
// 创建射线投射器
this.raycaster = new THREE.Raycaster();
// 创建发光材质蓝色
this.glowMaterialBlue = new THREE.MeshBasicMaterial({
color: 0xff7f4c,
transparent: true,
opacity: 0.3
});
// 创建发光材质深色
this.glowMaterialGreen = new THREE.MeshBasicMaterial({
color: 0x0008ff,
transparent: true,
opacity: 0.5
});
// 监听点击事件
window.addEventListener("click", this.onClickModel, false);
},
模型点击触发
// 模型点击触发
onClickModel(event) {
// 计算鼠标点击位置在屏幕上的坐标
const mouse = new THREE.Vector2();
const rect = this.renderer.domElement.getBoundingClientRect();
mouse.x = ((event.clientX - rect.left) / rect.width) * 2 - 1;
mouse.y = (-(event.clientY - rect.top) / rect.height) * 2 + 1;
// 更新射线投射器的位置和方向
this.raycaster.setFromCamera(mouse, this.camera);
// 检测射线和场景中的物体相交,获取射线中的所有物体
const intersects = this.raycaster.intersectObjects(
this.scene.children,
true
);
if (intersects.length > 0) {
// clickedObject是点击到的第一个物体
const clickedObject = intersects[0].object;
// 调用点击物体发光的方法，参数:(点击的物体,发光材质)
this.modeClickLuminous(clickedObject, this.glowMaterialBlue);
} else {
// 点击到了空白处，取消当前选中物体的发光效果
if (this.previousSelectedObject) {
this.scene.remove(this.previousSelectedObject);
this.previousSelectedObject = null;
}
}
},点击物体后处理逻辑
// 模型点击后处理物体逻辑
modeClickLuminous(clickedObject, glowMaterial) {
if (this.shelvesList[clickedObject.name]) {
// 取消之前物体的发光效果
this.scene.remove(this.previousSelectedObject);
// 创建发光轮廓（复制选中物体并应用发光材质）
const outline = clickedObject.clone();
outline.material = glowMaterial;
// 添加发光轮廓到场景中
this.scene.add(outline);
// 更新前一个选中物体
this.previousSelectedObject = outline;
}
},创建轨道控制
//创建轨道控制
createOrbitControls() {
//创建控件对象
this.mouseControls = new OrbitControls(
this.camera,
this.renderer.domElement
);
this.mouseControls.autoRotate = false; // 自动旋转
this.mouseControls.enableDamping = true; // 鼠标阻尼效果
this.mouseControls.dampingFactor = 0.05; // 鼠标阻尼系数
this.mouseControls.rotateSpeed = 0.5; // 旋转速度
this.mouseControls.zoomSpeed = 1.2; // 缩放速度
this.mouseControls.enablePan = true; // 禁用平移
},创建光源
//创建光源
createLight() {
let lightColor = new THREE.Color(0xffffff);
let ambient = new THREE.AmbientLight(lightColor); //环境光
ambient.name = "环境光";
this.scene.add(ambient);
let directionalLight1 = new THREE.DirectionalLight(lightColor);
directionalLight1.position.set(0, 0, 500);
this.scene.add(directionalLight1); //平行光源添加到场景中
let directionalLight2 = new THREE.DirectionalLight(lightColor);
directionalLight2.position.set(0, 0, -500);
this.scene.add(directionalLight2); //平行光源添加到场景中
let directionalLight3 = new THREE.DirectionalLight(lightColor);
directionalLight3.position.set(500, 0, 0);
this.scene.add(directionalLight3); //平行光源添加到场景中
let directionalLight4 = new THREE.DirectionalLight(lightColor);
directionalLight4.position.set(-500, 0, 0);
this.scene.add(directionalLight4); //平行光源添加到场景中
let directionalLight5 = new THREE.DirectionalLight(lightColor);
directionalLight5.position.set(0, 500, 0);
this.scene.add(directionalLight5); //平行光源添加到场景中
let directionalLight6 = new THREE.DirectionalLight(lightColor);
directionalLight6.position.set(0, -500, 0);
this.scene.add(directionalLight6); //平行光源添加到场景中
},模型加载
//加载模型
loadModel(item) {
const loader = new FBXLoader();
loader.load(
item.modelUrl,
// 加载成功函数
model => {
console.log(model);
this.model = model;
// 模型位置定义
model.position.set(item.modePar[0], item.modePar[1], item.modePar[2]);
// 在场景中添加模型
this.scene.add(model);
// 获取所有模型物体列表
this.modelChildrenList = model.children;
// 调用接口获取初始发货物体
this.getPlanList();
this.scene.scale.set(
item.modePar[3],
item.modePar[4],
item.modePar[5]
);
this.isLoading = false; //关闭加载框
},
// 加载过程中
xhr => {
// 获取加载的百分比进度
const percent = xhr.loaded / xhr.total;
var percentage = (percent * 100).toFixed(2) + "%";
// 加载进度赋值
this.loadingText = percentage;
},
// 加载错误
error => {
console.log("模型加载失败", error);
this.isLoading = false; //关闭加载框
}
);
},调用接口获取初始发货物体
// 货架根据物资添加材质颜色
getPlanList(taskId) {
this.$axios.get("/apis/list").then(res => {
// 获取所有货架EPC，去重
const tablePlanData = res.data.data;
if (tablePlanData.length < 1) {
return;
}
// 获取与货架对应的模型名称
var result = tablePlanData.reduce((acc, value) => {
Object.entries(this.shelvesList).forEach(([key, val]) => {
if (val === value) {
acc.push(key);
}
});
return acc;
}, []);
// 根据名称获取模型对象
const planModelList = this.modelChildrenList.filter(item =>
result.includes(item.name)
);
// 模型添加发光材质
this.selectPlanModelListTwo = [];
planModelList.forEach(item => {
// 创建发光轮廓（复制选中物体并应用发光材质）
const outline = item.clone();
outline.material = this.glowMaterialBlue;
// 添加发光轮廓到场景中
this.scene.add(outline);
// // 更新前一个选中物体
this.selectPlanModelListTwo.push(outline);
});
});
},
循环渲染
//重复渲染
repeatRender() {
//动画循环
this.requestAnimationFrame = requestAnimationFrame(this.repeatRender);
//实时更新轨道控制
this.mouseControls.update();
//将场景和相机进行渲染
this.renderer.render(this.scene, this.camera);
}销毁场景
//销毁场景
destroyCom() {
// 取消动画帧请求
cancelAnimationFrame(this.requestAnimationFrame);
// 强制释放WebGL上下文
this.renderer.forceContextLoss();
// 释放渲染器资源
this.renderer.dispose();
// 清空场景
this.scene.clear();
// 释放场景资源
this.scene = null;
// 释放相机资源
this.camera = null;
// 释放鼠标控制资源
this.mouseControls = null;
// 清空容器内的内容
document.getElementById("container").innerHTML = null;
// 释放渲染器资源
this.renderer = null;
},模型切换
//点击切换按钮
async toggleModel(item) {
this.isLoading = true; //打开加载框
if (this.camera) {
//如果上一次存在场景则清除
await this.destroyCom();
}
this.cuModel = item;
this.shelvesList = item.shelvesList;
this.init(item); //初始化场景
},
