西门子博图指令(比较操作)

yue008

34781人浏览 · 2021-06-14 11:27:13

yue008 · 2021-06-14 11:27:13 发布

综述

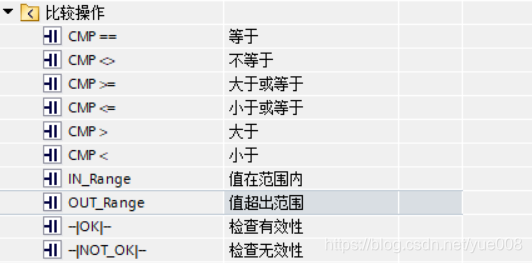

比较操作主要包含的功能指令：
在这里插入图片描述

本章主要介绍第一张图片内的功能指令。仿真使用的PLC为1200系列.¹

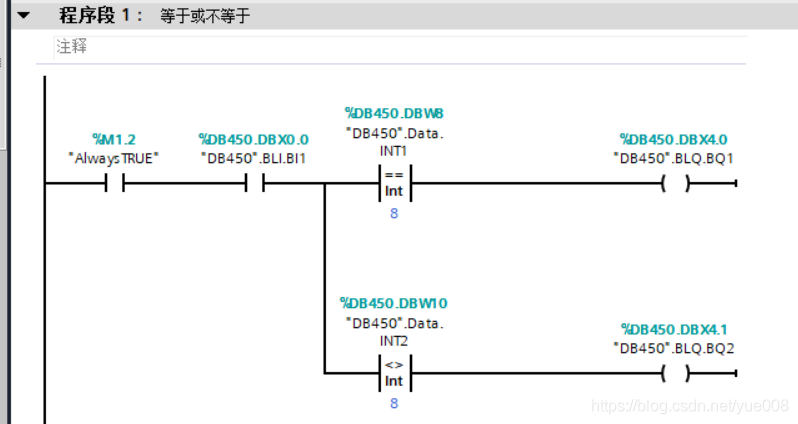

等于和不等于

判断两个变量值是否相等或者不相等

介绍

在这里插入图片描述

接口参数	声明	数据类型	说明
操作数1	Input	位字符串、整数、浮点数、字符串、定时器、日期时间、ARRAY of <数据类型>（ARRAY 限值固定/可变）、STRUCT、VARIANT、ANY、PLC 数据类型	第一个比较值
操作数2	Input	位字符串、整数、浮点数、字符串、定时器、日期时间、ARRAY of <数据类型>（ARRAY 限值固定/可变）、STRUCT、VARIANT、ANY、PLC 数据类型	第二个比较值

程序

在这里插入图片描述

程序演示

在这里插入图片描述

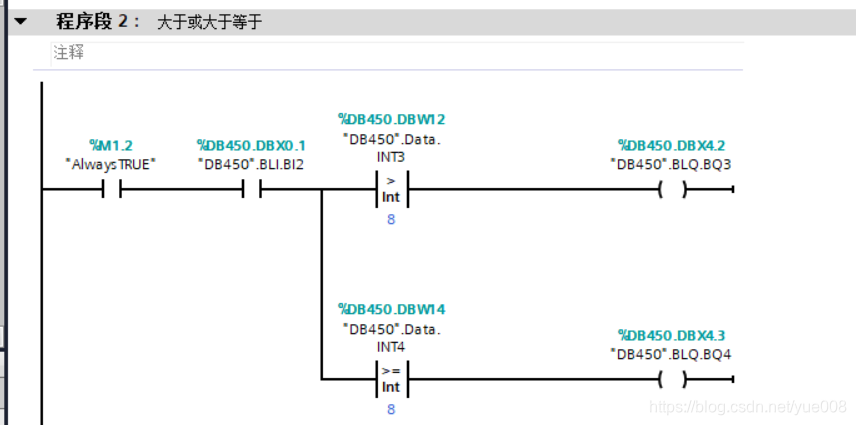

大于和大于等于

判断操作数1是否大于或者大于等于操作数2

介绍

在这里插入图片描述

接口参数	声明	数据类型	说明
操作数1	Input	位字符串、整数、浮点数、字符串、定时器、日期时间、ARRAY of <数据类型>（ARRAY 限值固定/可变）、STRUCT、VARIANT、ANY、PLC 数据类型	第一个比较值
操作数2	Input	位字符串、整数、浮点数、字符串、定时器、日期时间、ARRAY of <数据类型>（ARRAY 限值固定/可变）、STRUCT、VARIANT、ANY、PLC 数据类型	第二个比较值

程序

在这里插入图片描述

程序演示

在这里插入图片描述

小于和小于等于

判断操作数1是否小于或者小于等于操作数2

介绍

在这里插入图片描述

接口参数	声明	数据类型	说明
操作数1	Input	位字符串、整数、浮点数、字符串、定时器、日期时间、ARRAY of <数据类型>（ARRAY 限值固定/可变）、STRUCT、VARIANT、ANY、PLC 数据类型	第一个比较值
操作数2	Input	位字符串、整数、浮点数、字符串、定时器、日期时间、ARRAY of <数据类型>（ARRAY 限值固定/可变）、STRUCT、VARIANT、ANY、PLC 数据类型	第二个比较值

程序

在这里插入图片描述

程序演示

在这里插入图片描述

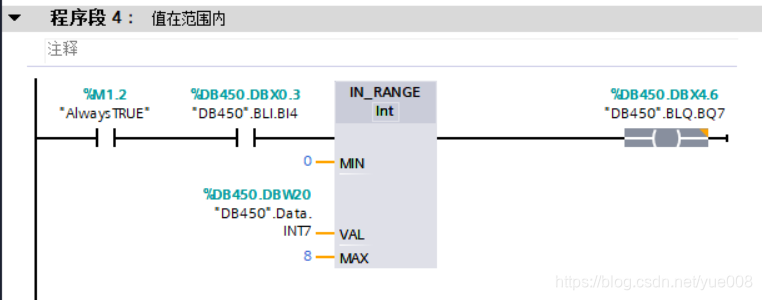

值在范围内

查询输入 VAL 的值是否在指定的取值范围内。

介绍

在这里插入图片描述

接口参数	声明	数据类型	说明
功能框输入	Input	Bool	上一个逻辑运算的结果
MIN	Input	整数、浮点数	取值范围的下限
VAL	Input	整数、浮点数	比较值
MAX	Input	整数、浮点数	取值范围的上限
功能框输出	Output	Bool	比较结果

输入 MIN 和 MAX 可以指定取值范围的限值。“值在范围内”指令将输入 VAL 的值与输入 MIN 和 MAX 的值进行比较，并将结果发送到功能框输出中。如果输入 VAL 的值满足 MIN <= VAL 或 VAL <=MAX 比较条件，则功能框输出的信号状态为“1”。如果不满足比较条件，则功能框输出的信号状态为“0”。
如果功能框输入的信号状态为“0”，则不执行“值在范围内”指令。
只有待比较值的数据类型相同且互连了功能框输入时，才能执行该比较功能。

程序

在这里插入图片描述

程序演示

在这里插入图片描述

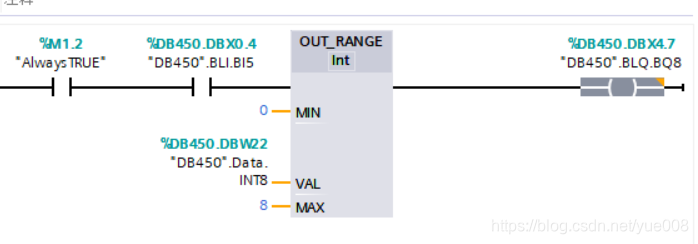

值不在范围内

查询输入 VAL 的值是否超出指定的取值范围。

介绍

在这里插入图片描述

接口参数	声明	数据类型	说明
功能框输入	Input	Bool	上一个逻辑运算的结果
MIN	Input	整数、浮点数	取值范围的下限
VAL	Input	整数、浮点数	比较值
MAX	Input	整数、浮点数	取值范围的上限
功能框输出	Output	Bool	比较结果

输入 MIN 和 MAX 可以指定取值范围的限值。“值超出范围”指令将输入 VAL 的值与输入 MIN 和 MAX 的值进行比较，并将结果发送到功能框输出中。如果输入 VAL 的值满足 MIN > VAL 或 VAL >MAX 比较条件，则功能框输出的信号状态为“1”。如果指定的 REAL 数据类型的操作数具有无效值，则功能框输出的信号状态也为“1”。
如果输入 VAL 的值不满足 MIN > VAL 或 VAL > MAX 的条件，则功能框输出返回信号状态“0”。如果功能框输入的信号状态为“0”，则不执行“值超出范围”指令。
只有待比较值的数据类型相同且互连了功能框输入时，才能执行该比较功能。

程序

在这里插入图片描述

程序演示

在这里插入图片描述

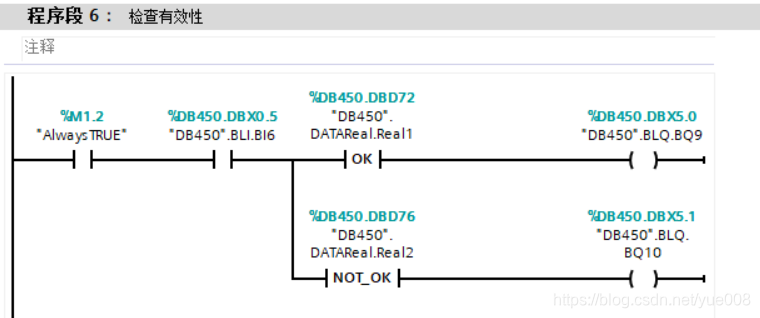

检查有效性

检查变量值是否是有效的浮点数。目前在博图V15中，如果变量数据类型不是浮点数，则不能输入到此接口参数中

介绍

在这里插入图片描述

接口参数	声明	数据类型	说明
操作数	Input	浮点数	要查询的值

程序

在这里插入图片描述

程序演示

无

检查无效性

检查变量值是否是有效的浮点数。目前在博图V15中，如果变量数据类型不是浮点数，则不能输入到此接口参数中

介绍

在这里插入图片描述

接口参数	声明	数据类型	说明
操作数	Input	浮点数	要查询的值

程序

在这里插入图片描述

程序演示

无

源程序

订货号:6ES7 214-1AG40-0XB0 ↩︎
