1，用户模式

1.1，用户模式，只能做一些简单的查看操作

<Huawei>                   #用户模式

1.2，进入系统模式

<Huawei>system-view        #简写sys

[Huawei]                   #系统模式

2，基础操作命令

2.1，修改设备名称

• 进入系统模式下

[Huawei]sysname R1

2.2，进入接口

• 在系统模式下进入接口模式，配置IP地址

[Huawei]interface GigabitEthernet 0/0/0

• 可简写为以下命令

[Huawei]int g 0/0/0

端口解析：

[Huawei]interface GigabitEthernet 0/0/0

• interface: 接口
• Ethernet：接口类型
• 0/0/0：第一个"0"代表槽位号，第二个“0”代表子卡号，第三个“0”代表端口号

2.3，配置IP地址

• 进入接口模式，配置IP地址

[Huawei-GigabitEthernet0/0/0]
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0

• 返回上一级

quit

• 保存当前配置,在用户模式下进行

<Huawei>save        #保存当前配置
<Huawei>reboot      #重启设备
<Huawei>reset saved-configuration   #清除当前的设备配置

2.4，常见的查看操作

<Huawei>display version 查看版本信息
<Huawei>display current-configuration 查看本设备当前的配置
<Huawei>dis mac-address 查看MAC地址表
< Huawei > display elabel 查看设备型号

#中文切换：

<Huawei>language-mode Chinese

2.5，console口令

配置明文console口令

[Huawei]user-interface console 0 进入console 0 唯一端口
[Huawei-ui-console0]authentication-mode password 启用密码
[Huawei-ui-console0]set authentication password simple 123 设置密码为123

配置密文console口令

[Huawei]user-interface console 0                                 #进入console 0 唯一端口
[Huawei-ui-console0]authentication-mode password                 #启用密码
[Huawei-ui-console0]set authentication password cipher 123       #设置密码为123

• Simple 明文
• Cipher 密文

取消console密码：

[Huawei]user-interface console 0                            #进入console 0 唯一端口
[Huawei-ui-console0]undo set authentication password        #取消密码

配置自动退出超时时间：

[Huawei]user-interface console 0                           #进入console唯一端口
[Huaw：ei-ui-console0]idle-timeout 1440                    #设置分钟#防止弹出信息干扰命令：

#防止弹出信息干扰命令：
<Huawei>undo terminal monitor 设置用户视图
[Huawei]undo info-center enable 设置系统视图

2.5，接口禁用

禁用接口与启用接口：

[Huawei]interface GigabitEthernet 0/0/2          #进入端口号
[Huawei-GigabitEthernet0/0/2]shutdown            #禁用0/0/2端口
[Huawei-GigabitEthernet0/0/2]undo shutdown       #启用0/0/2端口

恢复出厂设置：

< s1 >reset saved-configuration
输入y确认恢复出厂
< s1>reboot
N 不保存
Y 确认重启

2.6，配置路由

配置路由接口ip地址：

[Huawei]interface GigabitEthernet 0/0/0  #进入端口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0 配置ip地址
[Huawei]display ip routing-table                          #查看路由表

配置路由器远程管理:

[R1]user-interface vty 0 4                  #定义远程管理终端数量
[R1-ui-vty0-4]user privilege level 3        #定义用户级别
[R1-ui-vty0-4]authentication-mode aaa       #启用aaa认证
[R1-ui-vty0-4]aaa                           #进入aaa认证视图
[R1-aaa]local-user jjj password cipher 123  #定义远程管理的用户名及密码
[R1-aaa]local-user jjj service- type telnet #定义用Telnet协议远程管理

2.7，VLAN

VLAN 分割广域网，提高网络性能，提高网络安全性。

[sw1]vlan 3 [2-4094] 			＃创建一个vlan
[sw1-vlan3]description sales		＃为此vlan添加描述（可选）
[sw1]vlan batch 18 20 28 		＃创建多个不连续vlan
[sw1]vlan batch 8 to 16 		＃创建多个连续的vlan
[sw1]display vlan 			＃显示vlan信息
[sw1]undo vlan 3 			＃删除一个vlan
[sw1]undo vlan batch 18 20 28 		＃删除多个不连续vlan
[sw1]undo vlan batch 8 to 16 		＃删除多个连续的vlan

[sw1]display port vlan 			＃显示端口模式和所在vlan

access 端口模式

交换机（access） ------- PC

[sw1]int e0/0/1
[sw1-Ethernet0/0/1]port link-type access 	＃修改端口模式为access
[sw1-Ethernet0/0/1]port default vlan 10 	＃把端口加入vlan
[sw1]port-group 1 				＃创建端口组
[sw1-port-group-1]group-member e0/0/2 to e0/0/8 ＃添加端口组成员
[sw1]port-group group-member e0/0/2 to e0/0/8 　＃添加端口组成员一个意思

将接口GE0/0/1加入到VLAN 10

[sw1] vlan 10
[sw1] port gigabitethernet 0/0/1 （如果是多个连续端口，用XX to XX）
[sw1-port-group-1]port link-type access //修改端口模式为access
[sw1-port-group-1]port default vlan 10 //把默认端口修改为VLAN10

trunk端口模式

交换机（trunk）-------(trunk)交换机
trunk端口的默认动作：带标签发送数据帧，除非trunk端口所在vlan和数据帧所在vlan相同.

[sw1]int e0/0/4
[sw1-Ethernet0/0/4]display this 			#查看端口配置
[sw1-Ethernet0/0/4]undo port default vlan 		#还原端口到默认vlan
[sw1-Ethernet0/0/4]port link-type trunk      		#修改端口模式为trunk
[sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20 	#允许vlan10,20数据通过
[sw1-Ethernet0/0/4]port trunk allow-pass vlan all 	#允许所有vlan通过
[sw1-Ethernet0/0/4]port trunk pvid vlan 10 		#把trunk端口加入vlan10

hybrid端口模式

• access模式 pc—交换机

从端口进入交换机 — 加标签
从交换机端口发出 — 脱标签

trunk模式 交换机–交换机

从端口进入交换机 —不脱标签
从交换机端口发出 —不脱标签

hybrid模式

随意控制数据帧加不加标签

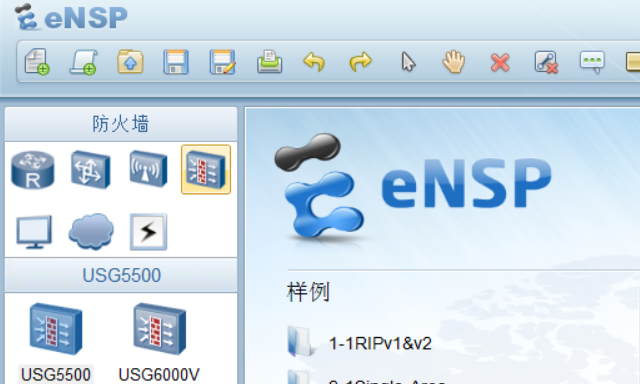

3, 模拟器ensp安装

3.1 安装包获取链接地址:

链接：https://pan.baidu.com/s/1SICTYCouNgIPnDdeD_18ow?pwd=w6rf
提取码：w6rf

• 安装顺序按上述1234安装,注意,virtualBox所在目录不能包含中文及中文符号.
• CE.zip为交换机镜像交换机CE12800设备镜像,压缩导入即可
• USG6000V.zip为防火墙设备USG6000V设备的镜像,压缩导入即可.

ensp模拟器中AR设备报错40的配查方法

• 注意在部署完成后使用ensp设备过程中发现AR设备无法启用,报错40,可按照官网提示检查,
• 若按照官网提示排查均无配置错误, 则进行排查本地终端电脑的虚拟化安全性是否开启(部分型号电脑的虚拟化安全性开启之后导致ensp中AR设备报错40,)
• 查看方法:win+R在弹出框中输入msinfo32
•

关闭方法:

1. 只需在开始菜单中找到并打开Windows终端(管理员)，输入以下命令回车
   bcdedit /set hypervisorlaunchtype off 即可关闭然后重启电脑即可：
2. 如何检查基于虚拟化的安全性是否打开？同样简单，Win+R快捷键打开“运行”窗口，输入“msinfo32”
