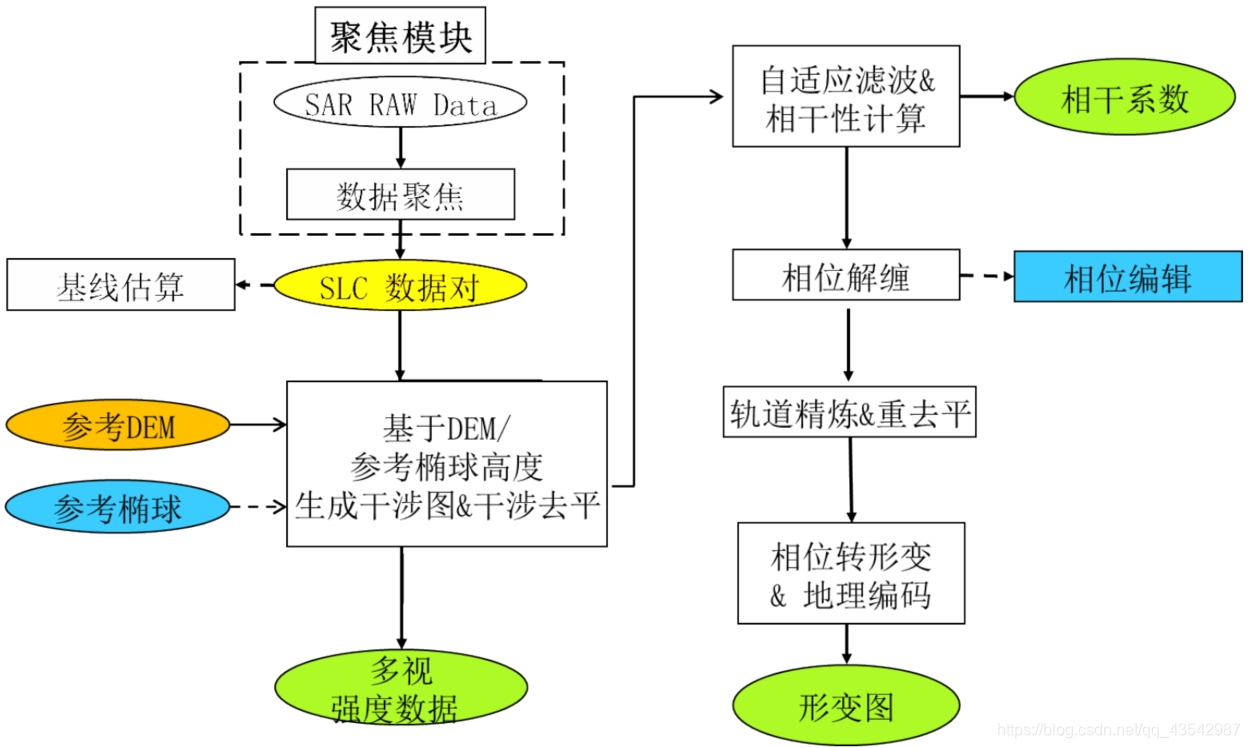

D-InSAR技术流程

在相位转换为形变的步骤， 相位转换为形变并经过地里编码。 用户可以根据发生形变的方向设置特定的方向和倾角，还可以输入事先知道的变形区域。

这里，我们以两景间隔36天的Sentinel-1数据作为例子，数据名称：
1.S1A_IW_SLC__1SDV_20190111T105339_20190111T105406_025429_02D12C_FE66
2.S1A_IW_SLC__1SDV_20190216T105338_20190216T105405_025954_02E41C_2FCD
DEM我选用SRTM30米数据，给大家推荐个网站：https://dwtkns.com/srtm30m/，DEM下载后需要用ENVI拼接并转换成ENVI能识别的格式，具体看这篇教程。

1.设置SARscape Preferences

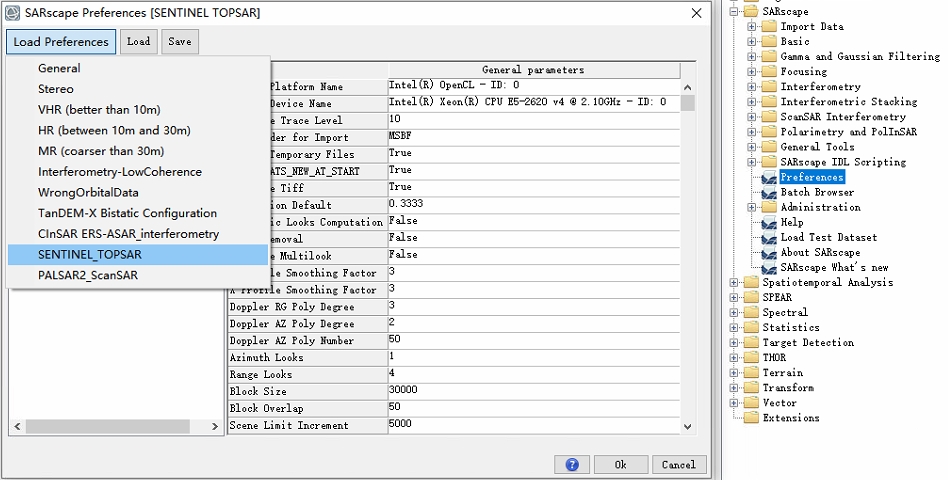

这一步设置符合特定数据类型的系统参数，打开SARscape Preferences，点开Load Preferences，选择符合数据格式的选项，这里我选择与哨兵1相符合的SENTINEL_TOPSAR。

2.数据导入

因为使用的哨兵1数据，需要先解压然后按下图导入哨兵1解压文件中的.safe文件，如下图。

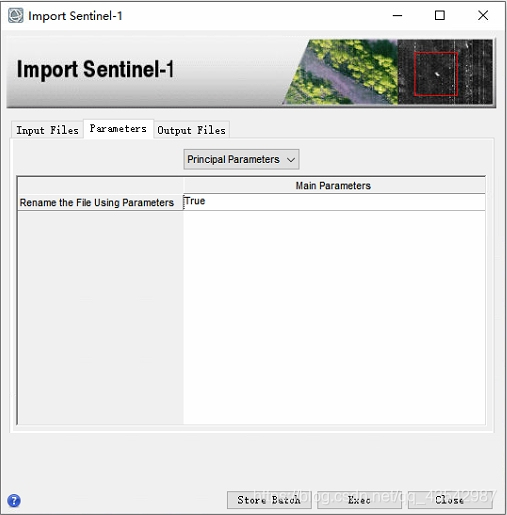

参数Parameters这里把Rename改为True，其他默认，如下图。

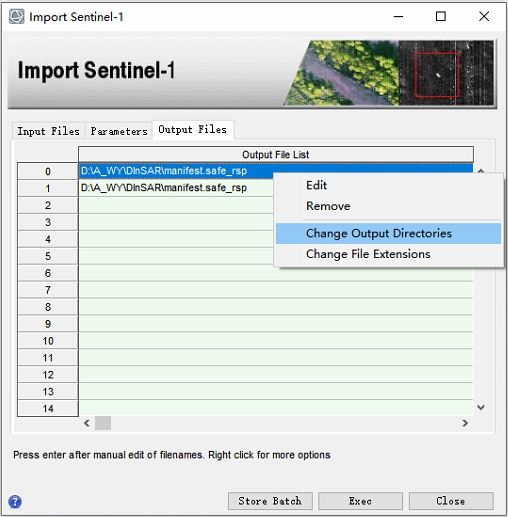

导出数据时可以参照下图修改导出路径。

3.基线估计

这一步获取干涉 SAR 像对的基线信息，看干涉像对的基线是否小于临界值和能否取得
好的干涉结果，这一步的结果显示在基线估算面板上方便直接查看。

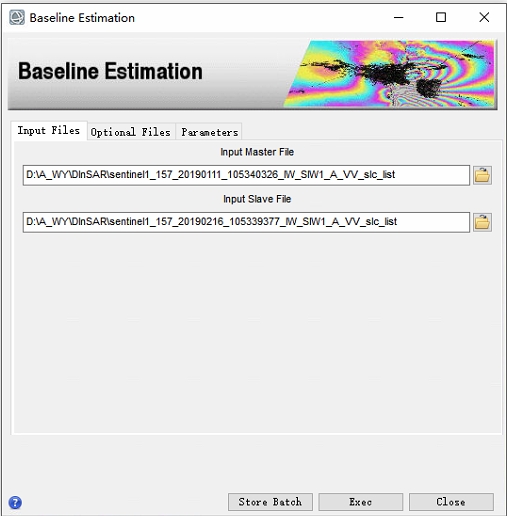

数据导入如下，Optional Files和Parameters都默认。

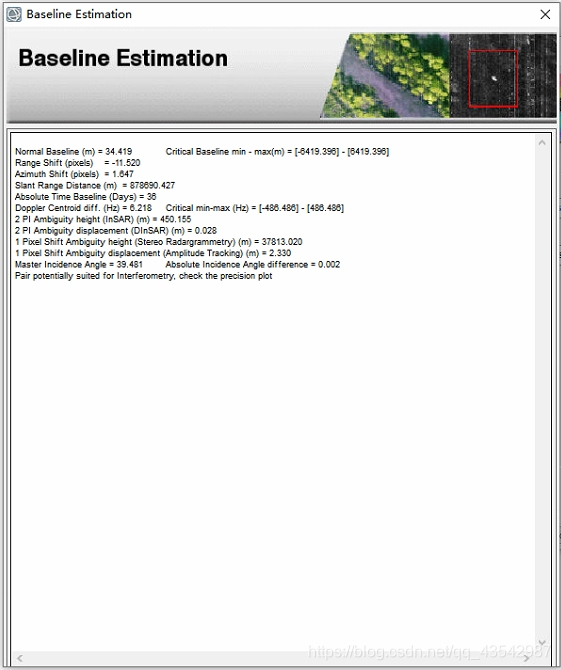

基线估计结果如下图，其中：
1.基线长度 Normal Baseline(m)=34.419，小于临界基线的1/3：Critical Baseline min ~ max(m)=[-6419.396] ~ [6419.396]。
2.能探测最小高程变化：2 PI Ambiguity height(m) = 450.155。
3.能探测最小形变量：2 PI Ambiguity displacement(m) = 0.028。
4.多普勒中心差：Doppler Centroid diff. (Hz) = 6.218 在临界范围内 Critical min ~ max(Hz) = [-486.486] ~ [486.486] 。
5.时间基线 Time Baseline (Days) =36.

Option:

经过基线估计，符合继续处理的数据可以裁剪成更小的区域，然后再进行下边的操作。
首先创建包含大致目标区域的shp矢量文件：

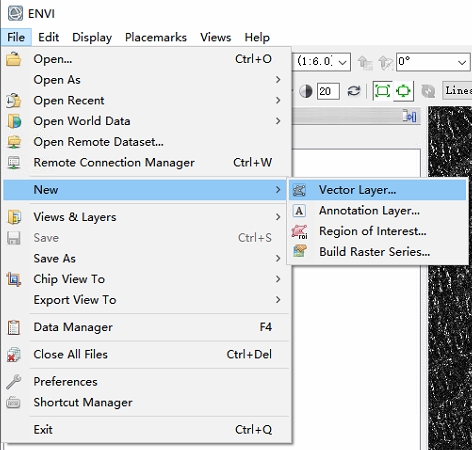

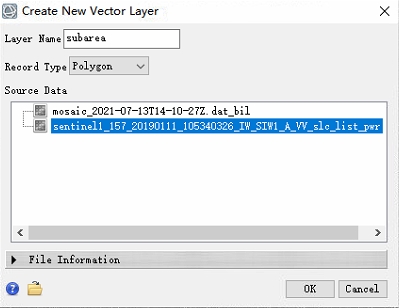

1.创建新的矢量图层，如下图。

2.填写Layer Name图层名称，然后选择Source Data，即选择确定shp位置的基准文件，记住这个基准文件，下边正式裁剪时还要用到。

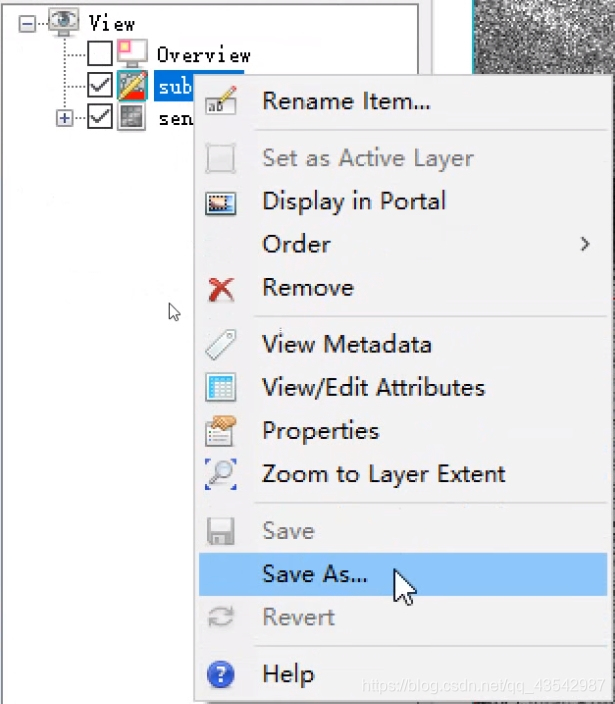

3.在基准文件上点点点框出一个包含研究区的封闭范围（首尾相连时会出现一个圈圈，出现圈圈时双击就能闭合了），然后右键我们的“subarea” Vector Layer，点击Save as为shp矢量文件。

shp矢量图到这里已经创建好了，接下来是裁剪了：

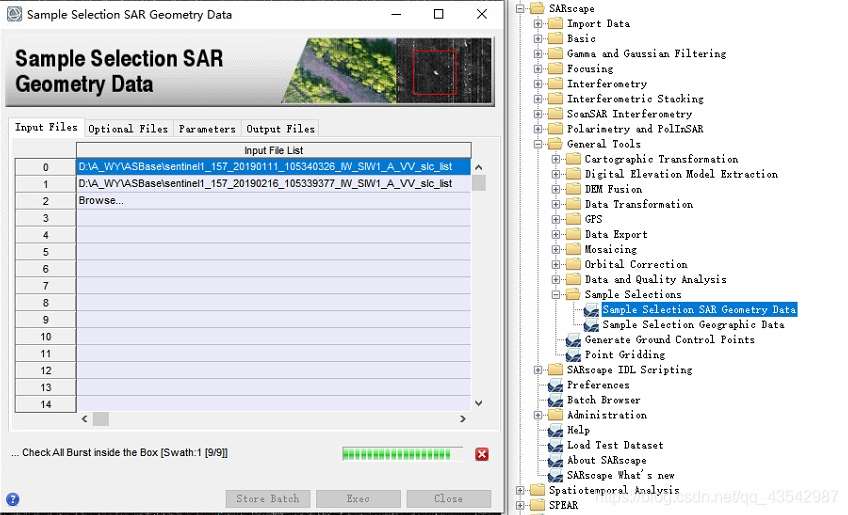

1.如下图，打开Sample Selection SAR Geometry Data面板，导入需要裁剪的_slc_lst图像。

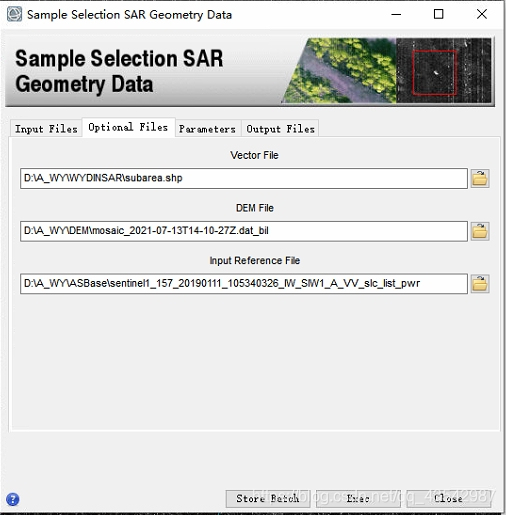

2.Optional Files选项页：设置上边做好的shp矢量文件；导入原始DEM；Input Reference File就是上边制作shp文件时提到的基准文件。

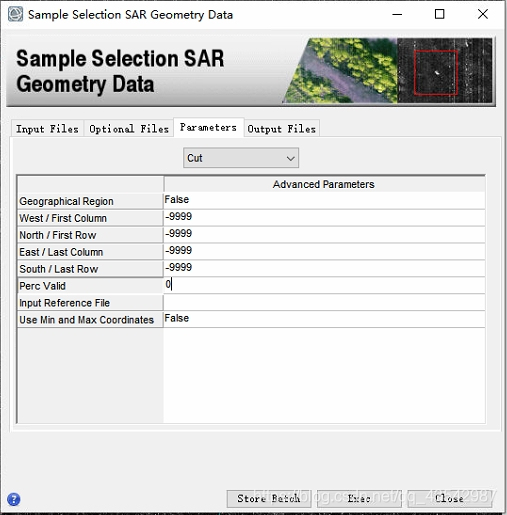

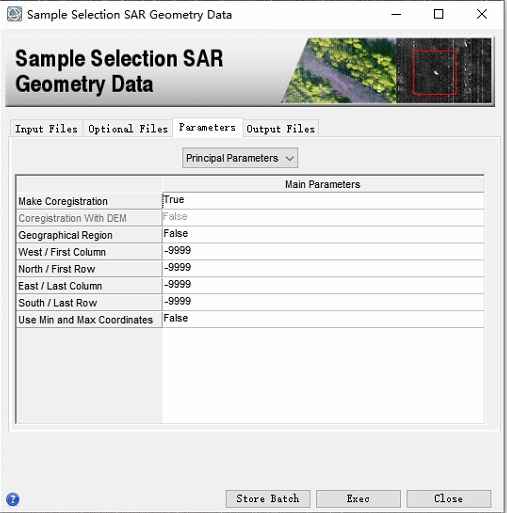

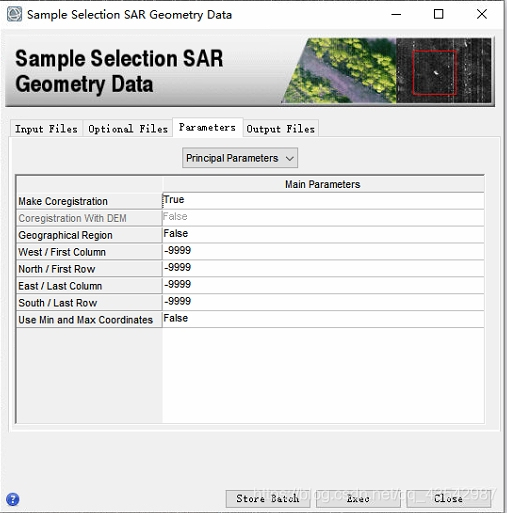

3.如下图设置Parameters参数，其他默认，设置输出路径，点击运行。

4.干涉图生成

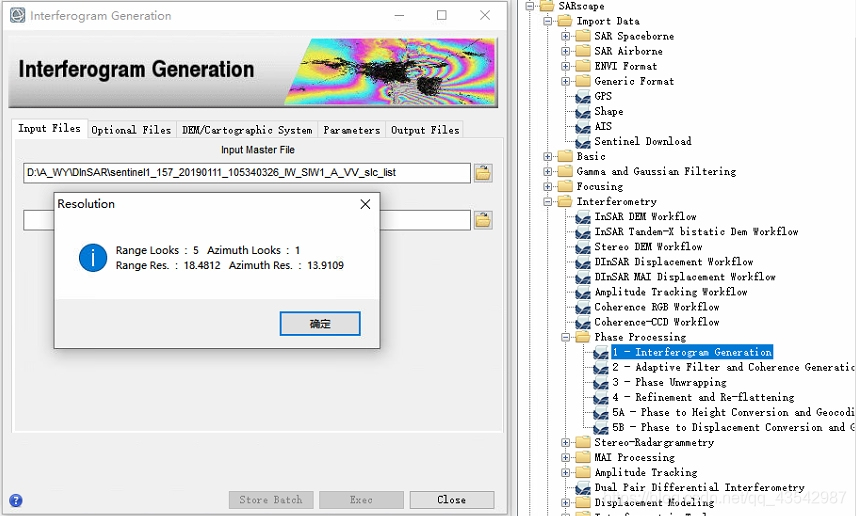

这一步是生成干涉图，输入两景 SLC 数据，输出数据是经过配准和多视的两景数据的残差相位图，和主从影像的强度图。导入数据会自动显示数据信息。

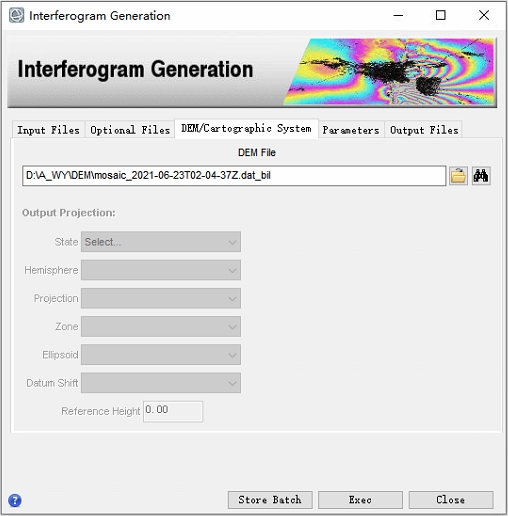

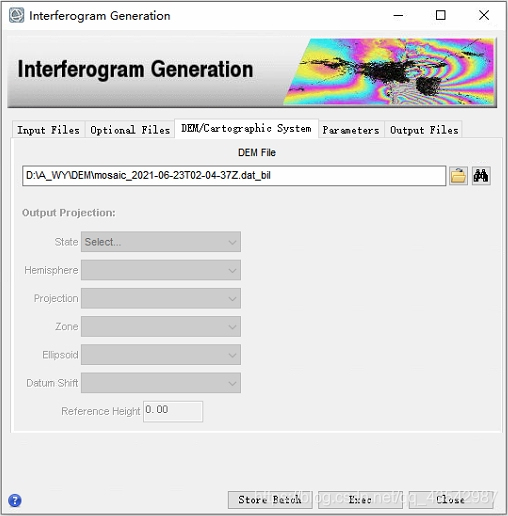

Optional Files选项页不用管，DEM选项页内导入你之前拼接好且能覆盖导入SAR数据的DEM。
这里请注意我的dem为mosaic_2021-07-13T14-10-27Z.dat_bil，后边会多次利用。

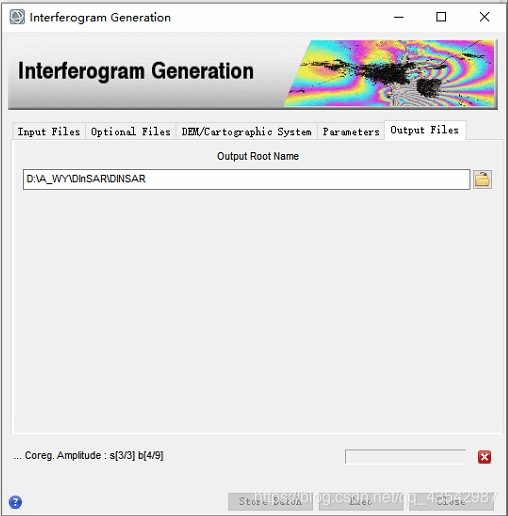

Parameters选项页保持默认就行，最后在Output Files里填入输出路径和Root Name，具体可以像下图这样，点击Exec运行。

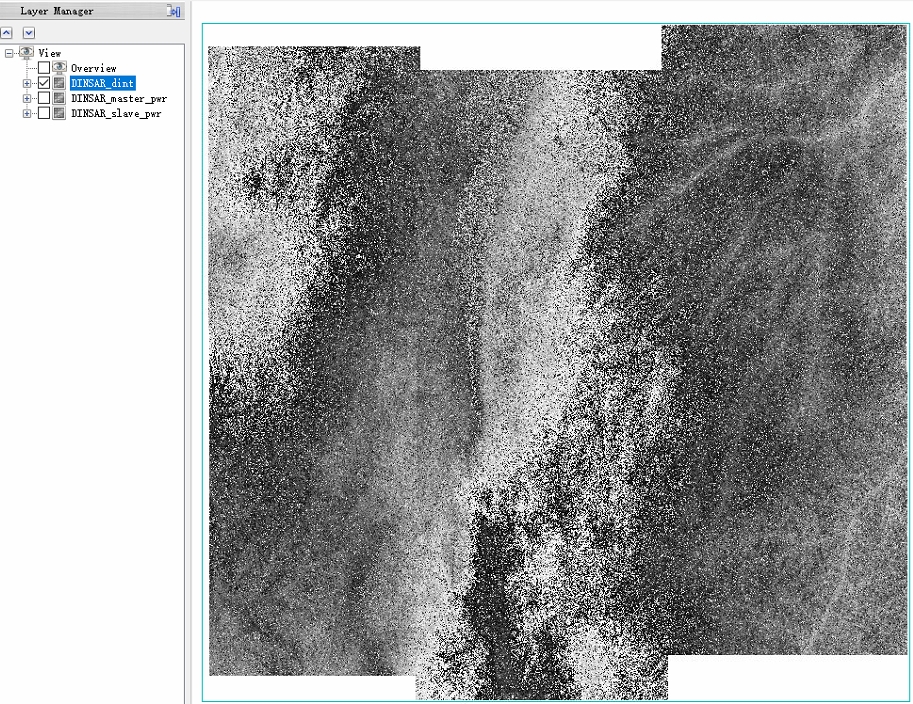

处理完成后，得到 3 个结果图，分别是干涉图_dint，主、从影像强度图_pwr。

5.自适应滤波及相干性生成

对上一步去平后的干涉图（_dint）进行 Boxcar 滤波，生成滤波后的干涉图和描述位相质量的干涉相干图，值在 0-1 之间。

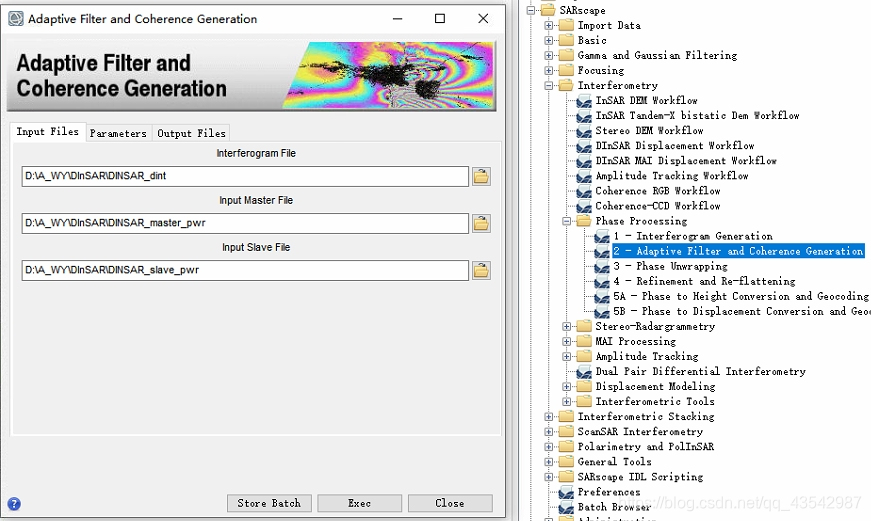

首先，在Input Files选项页导入上一步的干涉图_dint，后边主从图像的_pwr文件会自动导入。

Parameters选项卡改一下滤波方法，其他选项默认，点击Exec运行。

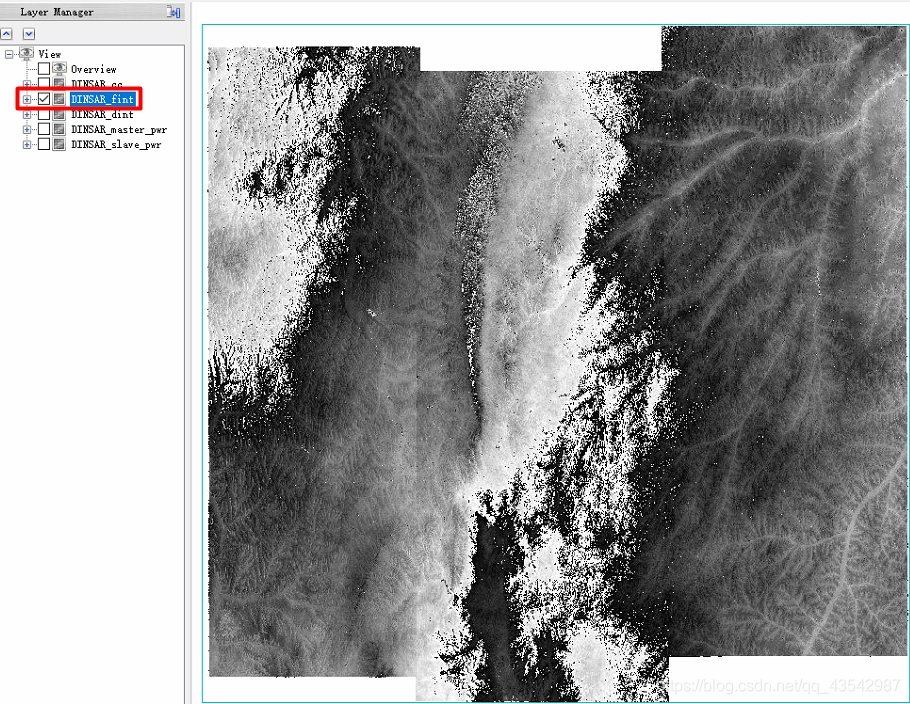

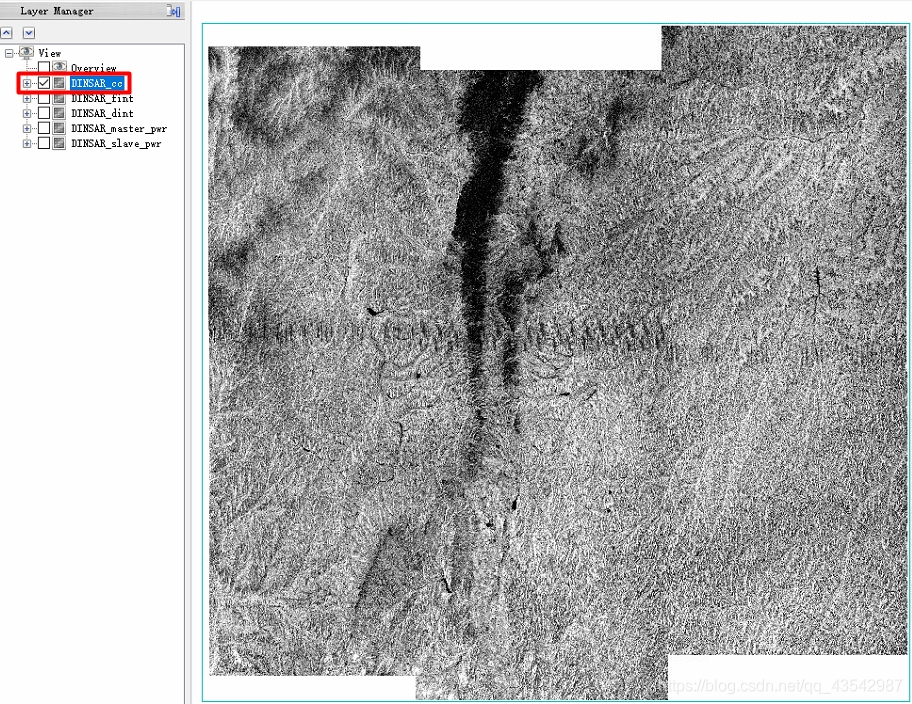

处理完成后，生成滤波后图像_fint和相干性图像_cc。

6.相位解缠

干涉相位只能以 2π为模，所以只要相位变化超过了 2π，就会重新开始和循环。相位解缠是对去平和滤波后的位相进行相位解缠，解决 2π 模糊的问题。

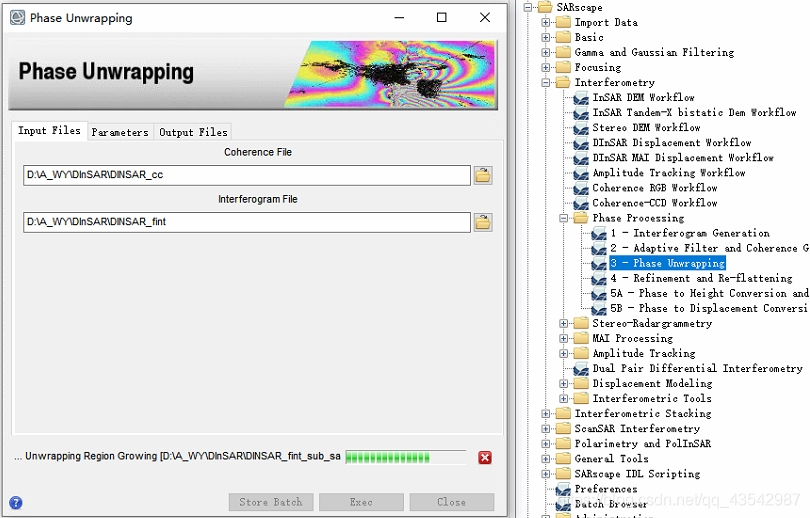

首先，打开打开 Phase Unwrapping 面板，导入上一步的相干性文件_cc和滤波后干涉图_fint。

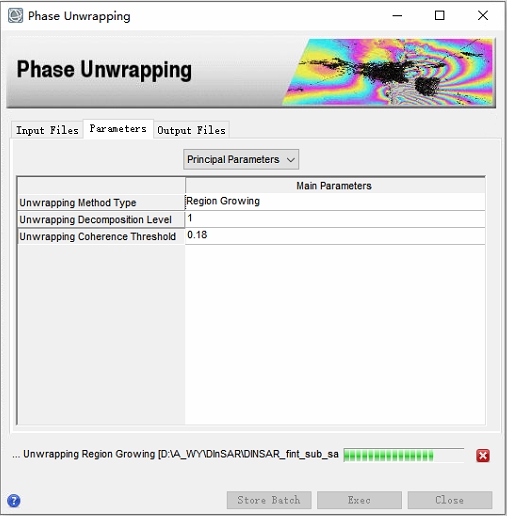

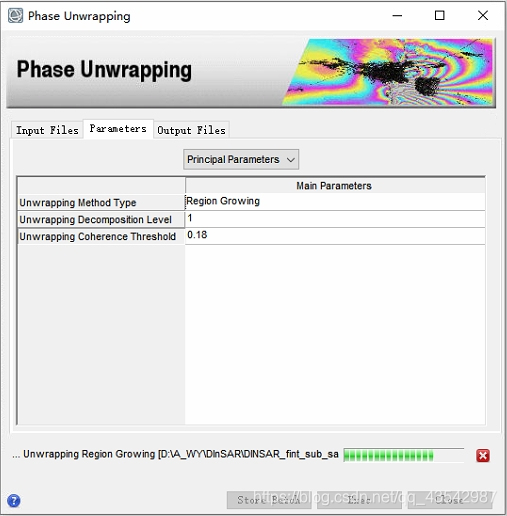

在Parameters选项页修改参数如下，其他默认，点击Exec运行。
注：
1.解缠算法包括：区域增长法（Region Growing） 、最小费用流算法（Minimum Cost Flow） 、改进的最小费用流法（Delaunay MCF）。
2.可以设置一个不太大的相关性阈值Coherence threshold（如 0.15 和 0.2 之间） ，可以避免相位解缠结果中不连续的区域产生“相位孤岛”

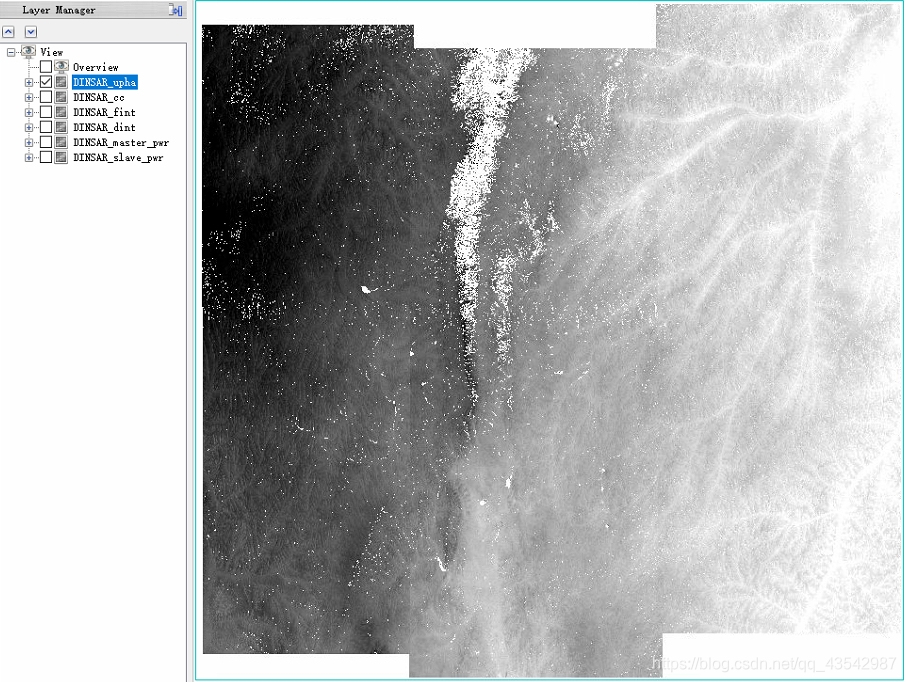

处理结束后，查看解缠后的图像_upha。

7.轨道精炼和重去平

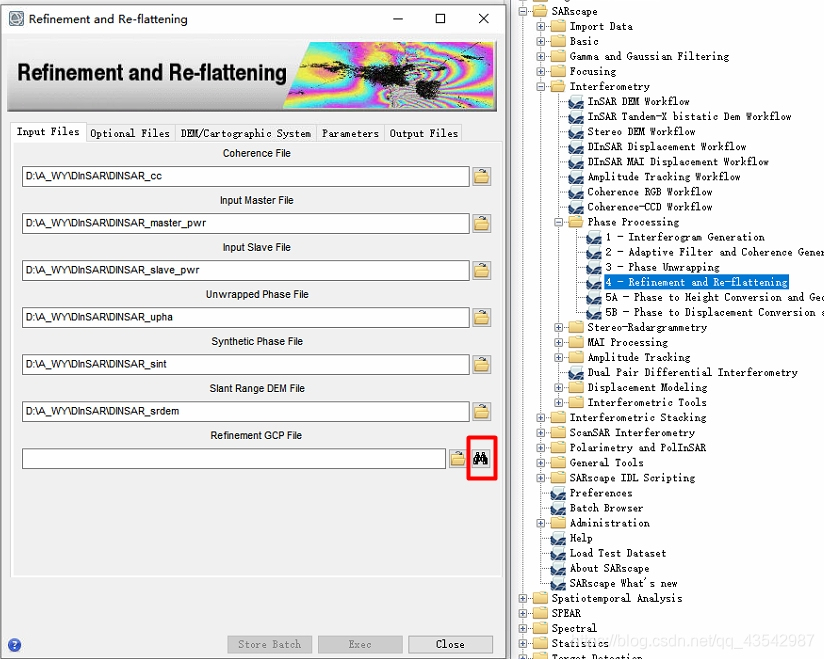

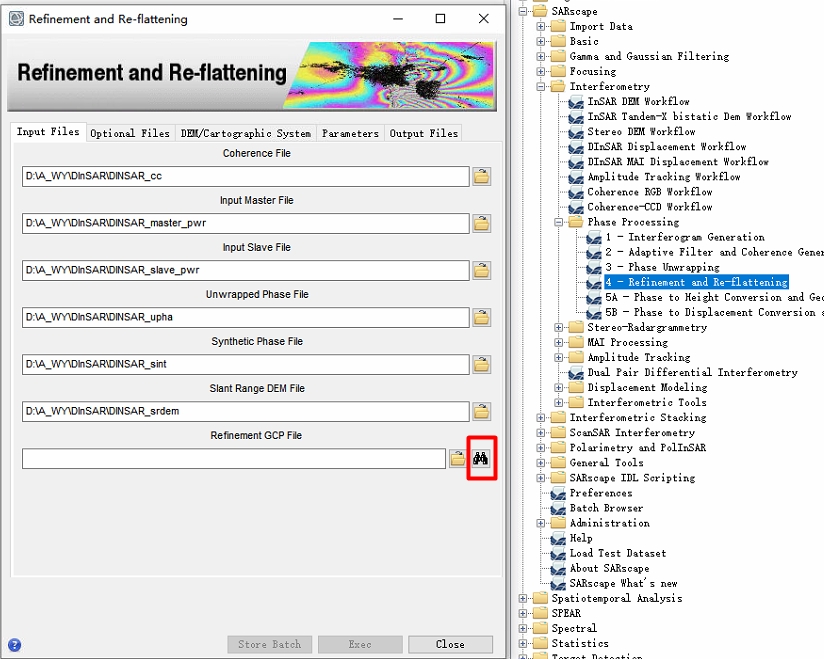

打开Refinement and Re-flattening面板，导入相关性文件_cc，其他文件自动导入，这里最后一个GCP File需要点击下图红框Create GCP进行创建。

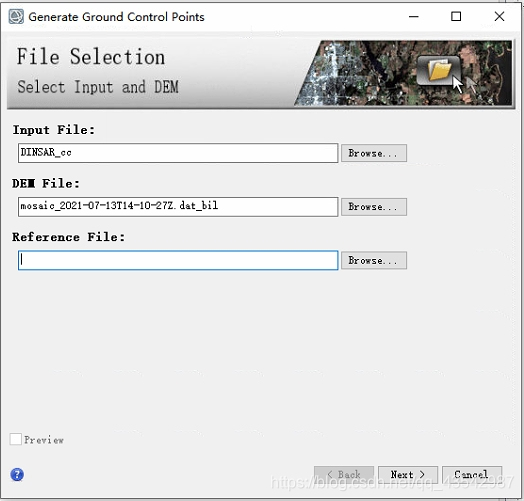

打开的GCP流程化工具界面如下，导入相干性文件_cc和原始的dem文件，然后点击Next。

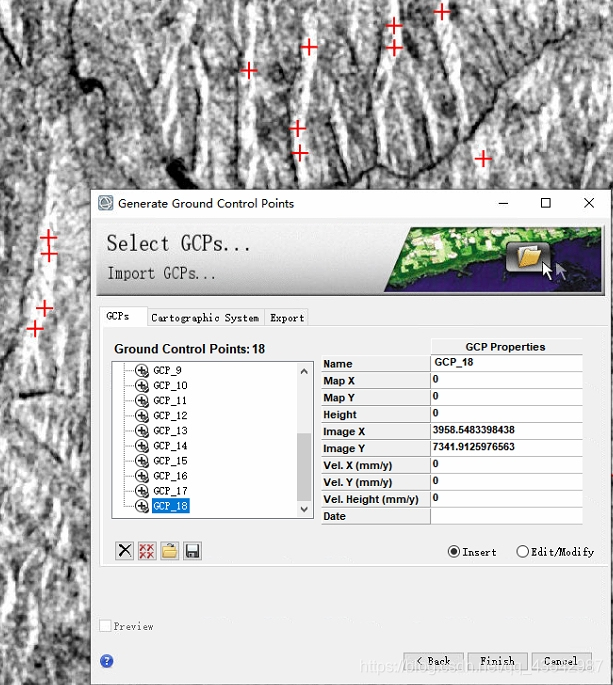

进入 Import GCP 步骤后，选择控制点一般满足以下几个要求：

1. 相干性好，即相干系数值大，在相干图中比较亮的地方。
2. 尽量在平地区域选择

选定GCP点，设置Export路径，单击 finish 按钮。

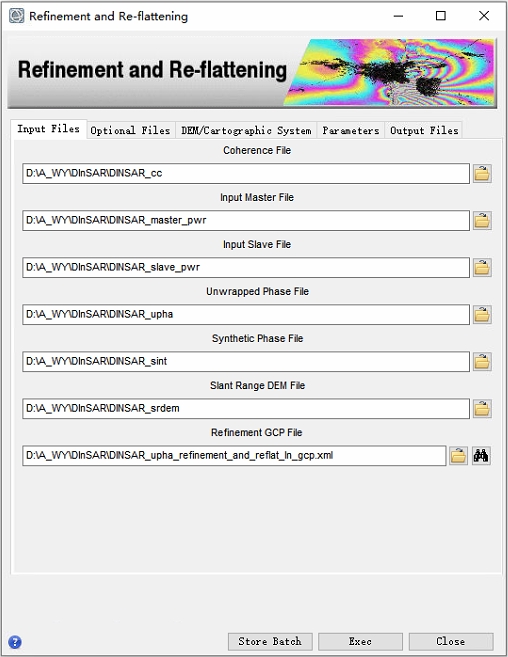

生成GCP的.xml文件自动加入Refinement and Re-flattening面板，随后导入DEM、设定好输出路径，其他选项保持默认，点击运行。

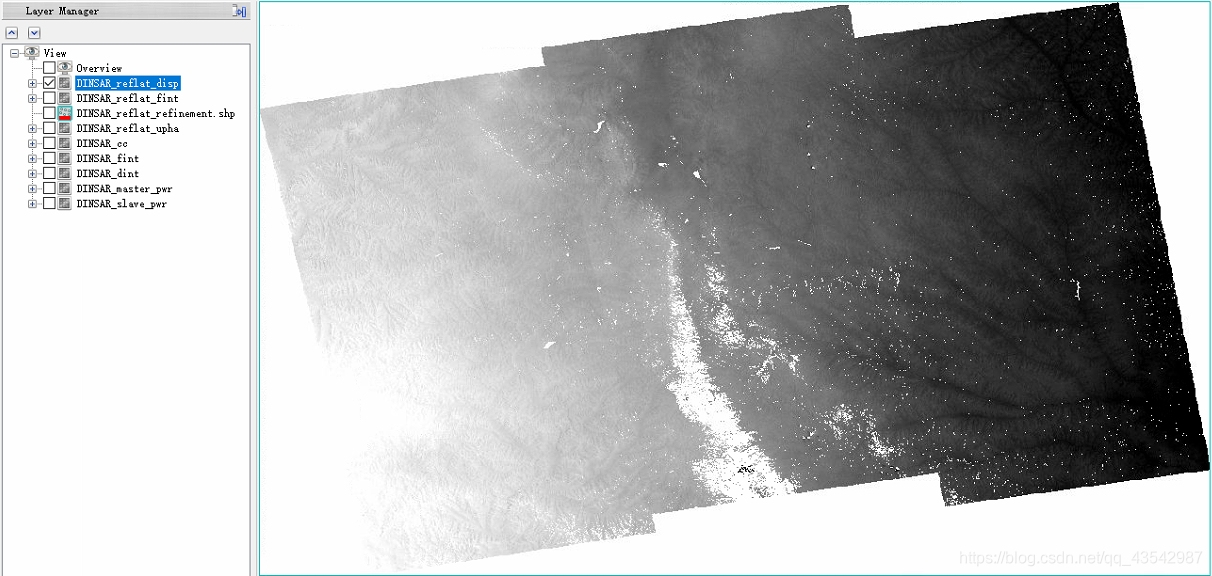

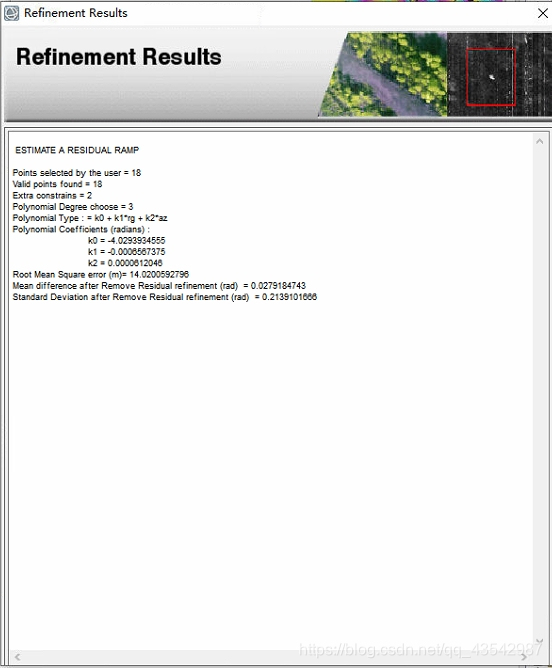

处理结束后， 得到重去平后的输出结果_reflat_fint和 _reflat_upha，并显示Refinement Results。

8.形变图生成

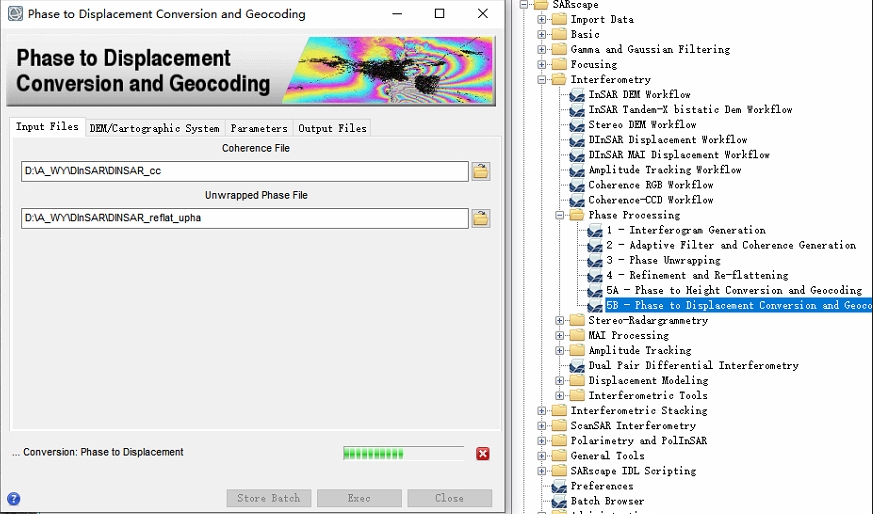

按下图打开转形变面板，导入相干性_cc图像和解缠_upha图像，DEM选项页导入原始DEM。

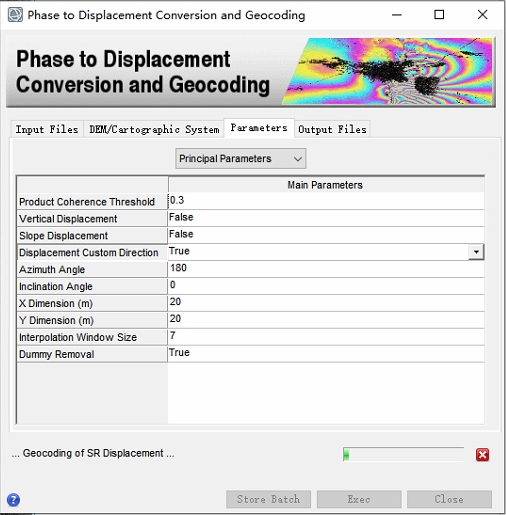

Parameters选项页需要修改的如下，其他默认，设定输出路径，点击运行。

最终处理得到的形变图_disp如下，可以导出.tif格式然后放在谷歌地球里看下效果。
