NMOS管的工作状态及漏极电流与漏源电压、栅源电压之间的关系

以NMOS为例进行说明,PMOS管与NMOS管类似,只是正负极符号需要做些调整。

工作区域

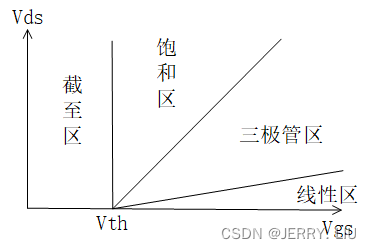

对于NMOS管,根据 V g s V_{gs} Vgs V d s V_{ds} Vds大小的不同,MOS管可工作在三极管区、饱和区、截至区,如下图所示:

  • V g s < V t h V_{gs}<V_{th} Vgs<Vth时,NMOS管处于截至区;
  • V g s > V t h V_{gs}>V_{th} Vgs>Vth V d s > V g s − V t h V_{ds}>V_{gs}-V_{th} Vds>VgsVth时,NMOS管处于饱和区;
  • V g s > V t h V_{gs}>V_{th} Vgs>Vth V d s < V g s − V t h V_{ds}<V_{gs}-V_{th} Vds<VgsVth时,NMOS管处于三极管区;
    • 其中,当 V g s > V t h V_{gs}>V_{th} Vgs>Vth V d s ≪ 2 ( V g s − V t h ) V_{ds}\ll 2(V_{gs}-V_{th}) Vds2(VgsVth)时,NMOS管工作与线性区;在这里插入图片描述

不同工作区域的电流电压关系

截至区

当栅极电压 V g s V_{gs} Vgs小于阈值电压 V t h V_{th} Vth时,NMOS管工作在截至区内,有:
I D = 0 \begin{align} I_{D}=0 \end{align} ID=0

三极管区

当栅极电压 V g s V_{gs} Vgs 大于阈值电压 V t h V_{th} Vth,且漏极电压 V d s V_{ds} Vds 小于过驱动电压 V g s − V t h V_{gs}-V_{th} VgsVth 时,NMOS管工作在三极管区,有:

I D = μ n C o x W L [ ( V g s − V t h ) V d s − 1 2 V d s 2 ) ] \begin{align} I_{D}=\mu_nC_{ox}\frac{W}{L}[(V_{gs}-V_{th})V_{ds}-\frac{1}{2}V_{ds}^2)]\\ \end{align} ID=μnCoxLW[(VgsVth)Vds21Vds2)]

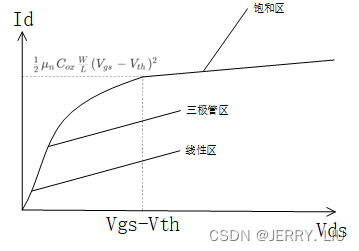

此时NMOS管的漏极电流与漏极电压之间呈二次曲线(抛物线)的数学关系,抛物线的顶点位于坐标:
( V g s − V t h , 1 2 μ n C o x W L ( V g s − V t h ) 2 ) (V_{gs}-V_{th}, \frac{1}{2}\mu_nC_{ox}\frac{W}{L}(V_{gs}-V_{th})^2) (VgsVth,21μnCoxLW(VgsVth)2)

在这里插入图片描述

线性区

线性区属于三极管区中的一部分。是指当漏极电压 V d s V_{ds} Vds远远小于二倍的过驱动电压 V g s − V t h V_{gs}-V_{th} VgsVth时,漏极电流 I d I_d Id近似为漏极电压 V d s V_{ds} Vds的线性函数,即:

I D = μ n C o x W L [ ( V g s − V t h ) V d s − 1 2 V d s 2 ) ] = μ n C o x W L [ ( V g s − V t h − 1 2 V d s ) V d s ] ≈ μ n C o x W L ( V g s − V t h ) V d s \begin{align} I_{D}&=\mu_nC_{ox}\frac{W}{L}[(V_{gs}-V_{th})V_{ds}-\frac{1}{2}V_{ds}^2)]\\ &=\mu_nC_{ox}\frac{W}{L}[(V_{gs}-V_{th}-\frac{1}{2}V_{ds})V_{ds}]\\ &\approx \mu_nC_{ox}\frac{W}{L}(V_{gs}-V_{th})V_{ds}\\ \end{align} ID=μnCoxLW[(VgsVth)Vds21Vds2)]=μnCoxLW[(VgsVth21Vds)Vds]μnCoxLW(VgsVth)Vds
当MOS管工作与开关状态时,有一个重要的参数叫导通电阻,指的就是当MOS工作在导通状态是,MOS管漏极与源极之间相当于接了一个电阻值为: R o n = 1 ( μ n C o x W L ( V g s − V t h ) R_{on}=\frac{1}{(\mu_nC_{ox}\frac{W}{L}(V_{gs}-V_{th})} Ron=(μnCoxLW(VgsVth)1的电阻。通过公式可知,电阻值与栅极电压 V g s V_{gs} Vgs有关,栅极电压 V g s V_{gs} Vgs越高,导通电阻 R o n R_{on} Ron 越小。

饱和区

当栅极电压 V g s V_{gs} Vgs 大于阈值电压 V t h V_{th} Vth,且漏极电压 V d s V_{ds} Vds 大于过驱动电压 V g s − V t h V_{gs}-V_{th} VgsVth 时,NMOS管工作在饱和区。在饱和区,NMOS管的漏极电流 I d I_d Id不再随着漏极电压 V d s V_{ds} Vds的变化而变化:
I D = 1 2 μ n C o x W L ( V g s − V t h ) 2 \begin{align} I_{D}=\frac{1}{2}\mu_nC_{ox}\frac{W}{L}(V_{gs}-V_{th})^2\\ \end{align} ID=21μnCoxLW(VgsVth)2
但考虑到NMOS管的沟道长度调制效应,漏极电流 I d I_d Id会随着漏极电压 V d s V_{ds} Vds的升高而升高.

NMOS器件的跨导

NMOS器件的跨导是指漏极电流 I d I_d Id近对栅极电压 V g s V_{gs} Vgs进行求导.

即当NMOS管工作在饱和区时,有

g m = ∂ ∂ V g s I d = ∂ ∂ V g s ( 1 2 μ n C o x W L ( V g s − V t h ) 2 ) = μ n C o x W L ( V g s − V t h ) = 2 I d ( V g s − V t h ) = 2 I d μ n C o x W L \begin{align} g_m&=\frac{\partial}{\partial V_{gs}}I_d\\ &=\frac{\partial}{\partial V_{gs}}(\frac{1}{2}\mu_nC_{ox}\frac{W}{L}(V_{gs}-V_{th})^2)\\ &=\mu_nC_{ox}\frac{W}{L}(V_{gs}-V_{th})\\ &=\frac{2I_d}{(V_{gs}-V_{th})}\\ &=\sqrt{2I_d\mu_nC_{ox}\frac{W}{L}}\\ \end{align} gm=VgsId=Vgs(21μnCoxLW(VgsVth)2)=μnCoxLW(VgsVth)=(VgsVth)2Id=2IdμnCoxLW

当工作在三极管区时,有:
g m = ∂ ∂ V g s I d = ∂ ∂ V g s ( μ n C o x W L [ ( V g s − V t h ) V d s − 1 2 V d s 2 ) ] ) = μ n C o x W L V d s \begin{align} g_m&=\frac{\partial}{\partial V_{gs}}I_d\\ &=\frac{\partial}{\partial V_{gs}}(\mu_nC_{ox}\frac{W}{L}[(V_{gs}-V_{th})V_{ds}-\frac{1}{2}V_{ds}^2)])\\ &=\mu_nC_{ox}\frac{W}{L}V_{ds}\\ \end{align} gm=VgsId=Vgs(μnCoxLW[(VgsVth)Vds21Vds2)])=μnCoxLWVds
因为工作在三极管区时有漏极电压 V d s V_{ds} Vds小于过驱动电压 V d s < V g s − V t h V_{ds}<V_{gs}-V_{th} Vds<VgsVth,因此,栅极电压相同时,工作在三极管区的跨导要小于工作在饱和区的跨导.

沟道长度调制效应

随着漏极电压 V d s V_{ds} Vds的升高,NMOS管的有效沟道长度会缩短,因此工作在饱和区的漏极电流公式(6)需做调整.

设沟道长度的相对减少量 Δ L L \frac{\Delta L}{L} LΔL与漏极电压 V d s V_{ds} Vds成正比,即 Δ L L = λ V d s \frac{\Delta L}{L}=\lambda V_{ds} LΔL=λVds, 将公式(6)以 L L L为自变量进行一阶泰勒级数展开:
I D ( L ) = 1 2 μ n C o x W L ( V g s − V t h ) 2 ( 1 + λ V d s ) \begin{align} I_{D}(L)&=\frac{1}{2}\mu_nC_{ox}\frac{W}{L}(V_{gs}-V_{th})^2(1+\lambda V_{ds}) \end{align} ID(L)=21μnCoxLW(VgsVth)2(1+λVds)

NMOS管的体效应

以上都是基于NMOS管的源极与NMOS管的衬底位于同一电平下进行讨论的。若衬底与源极不在同一电位上,NMOS管的阈值电压将发生变化。

当NMOS管的源衬电压增加时,阈值电压要增加。
