仿真STM32这里用到Proteus8.15和Keil软件

一、keil中生成hex文件

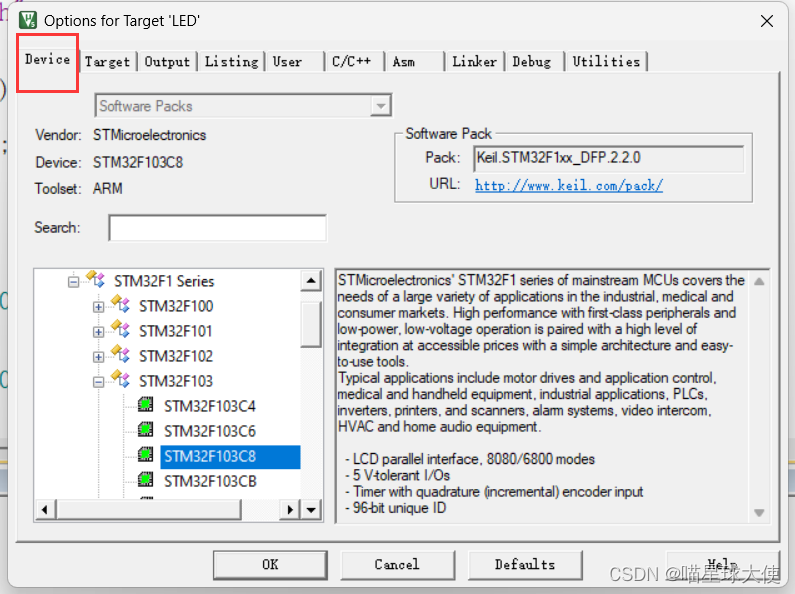

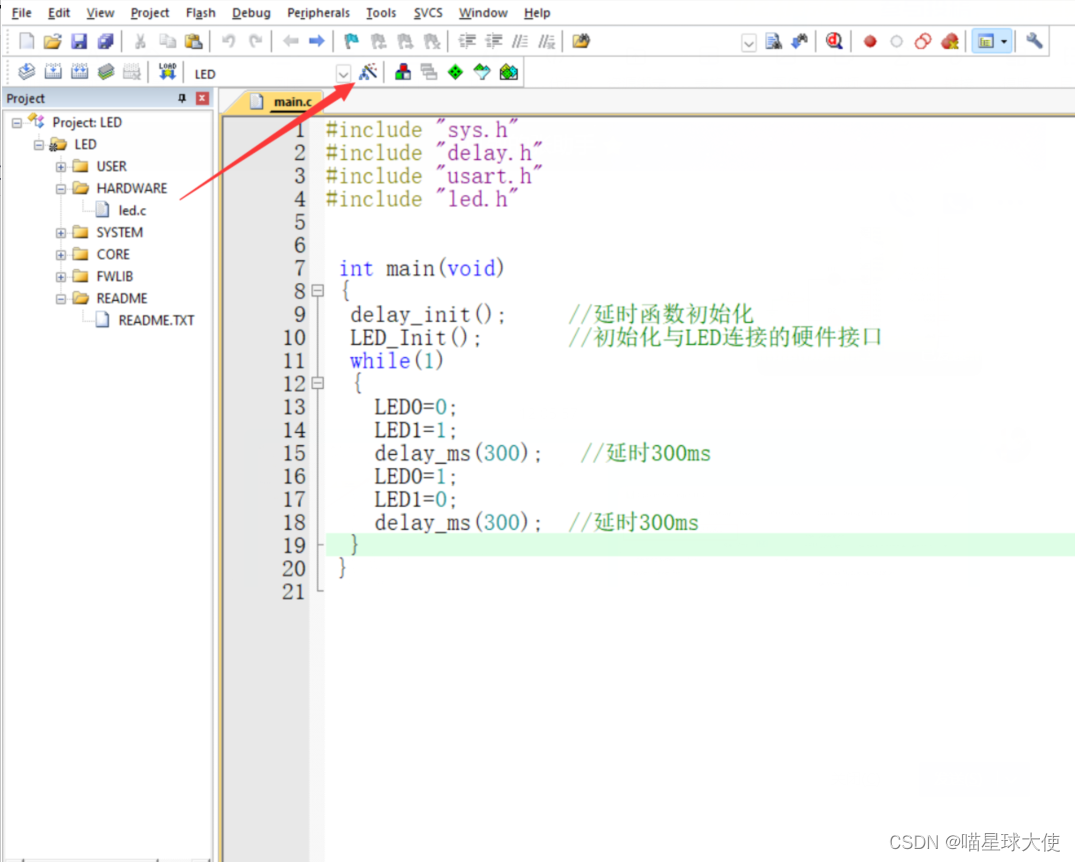

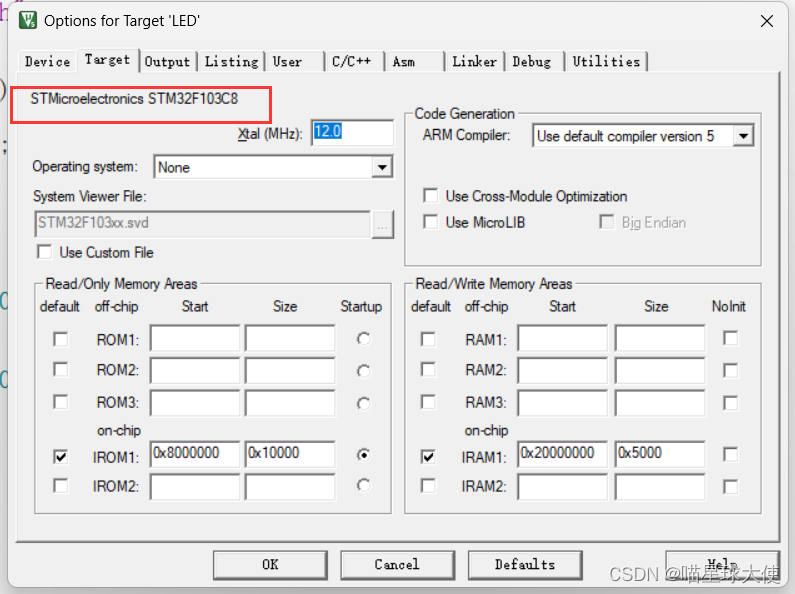

1、点击魔法棒选择要仿真的STM芯片型号

（型号的更改要点击Device）

2、配置keil编译时输出hex文件

点击魔法棒后选择Output，勾选Creat HEX

3、生成hex文件

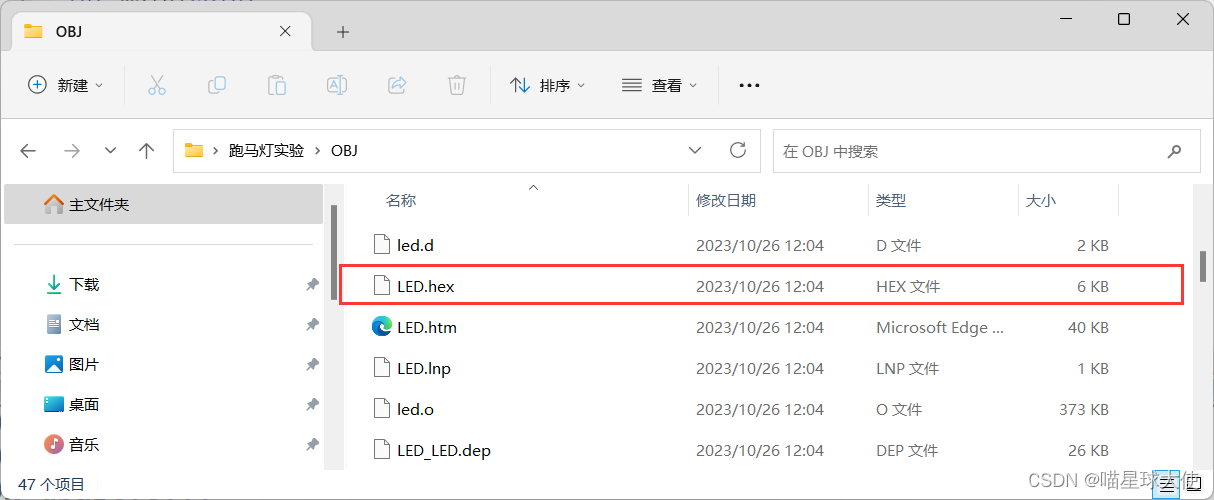

编译程序，打开项目目录下的OBJ文件夹

看到已经生成了hex文件

二、Proteus创建工程

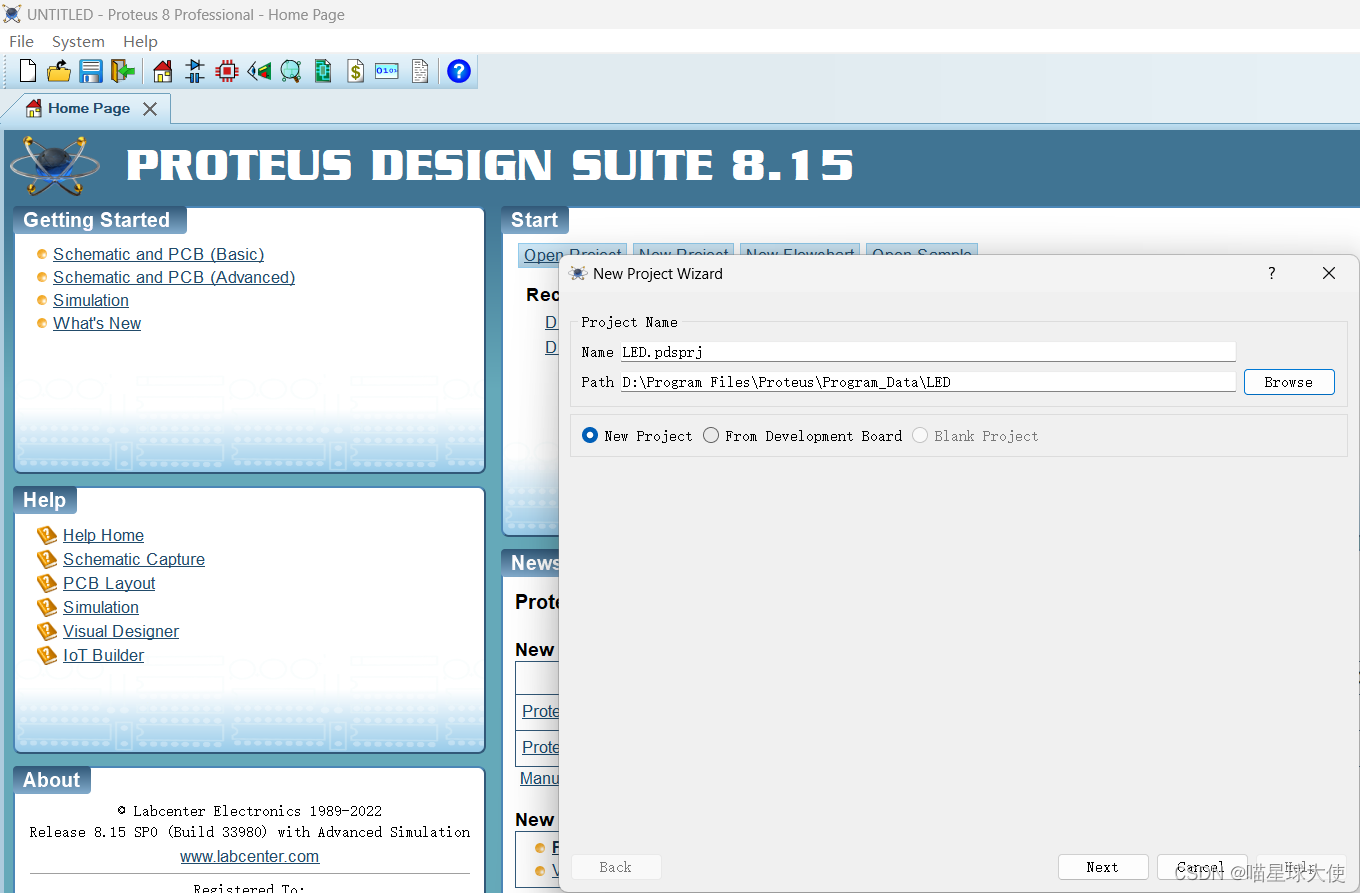

1、创建Proteus工程，一路点击next即可

2、添加所需元件

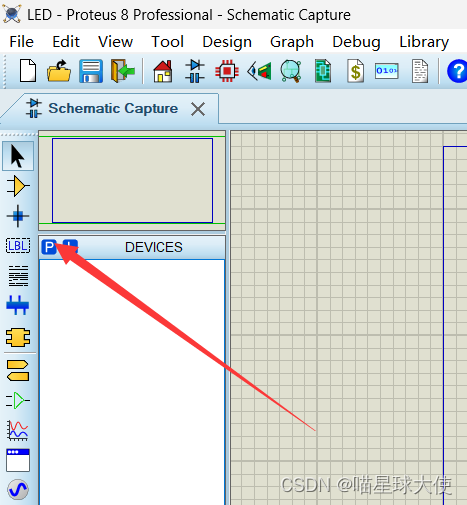

点击P

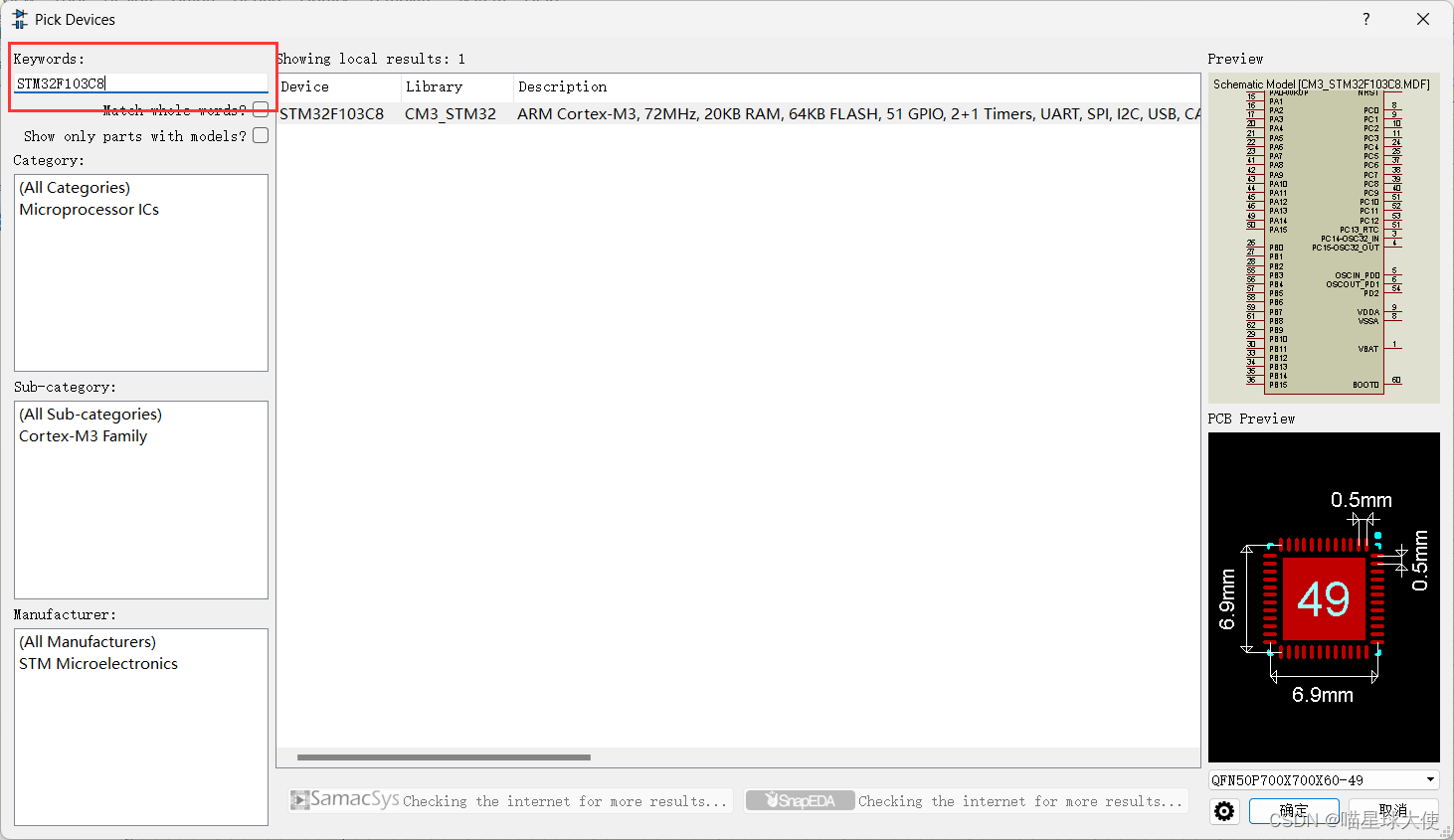

搜索单片机型号STM32F103C8、led灯、电阻

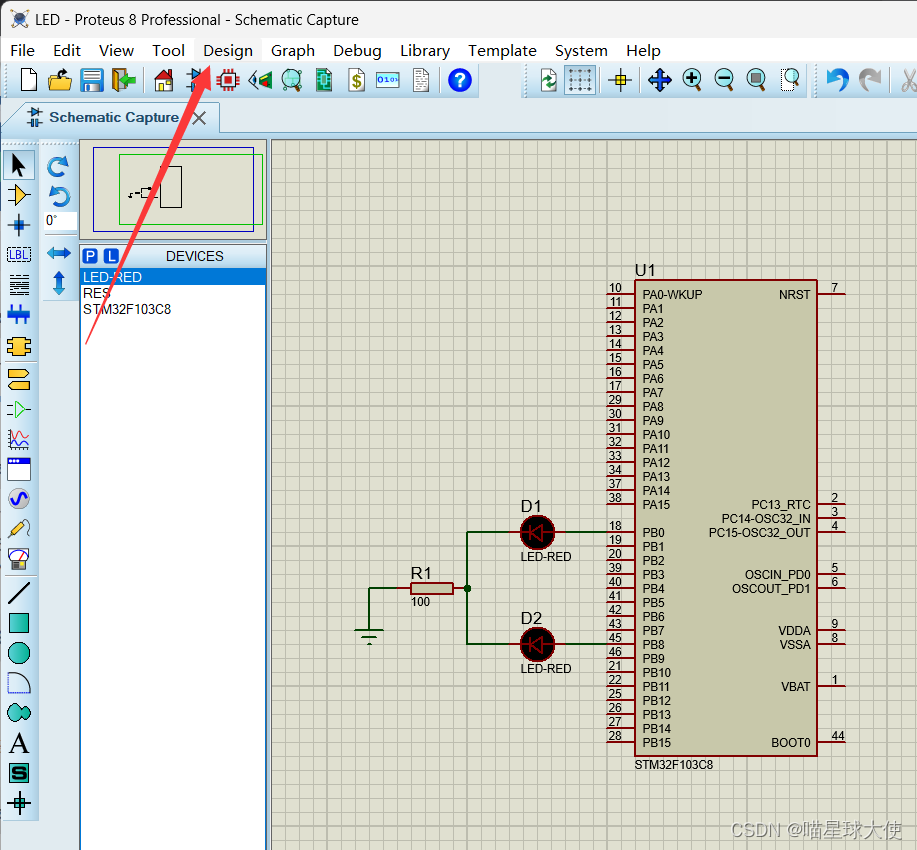

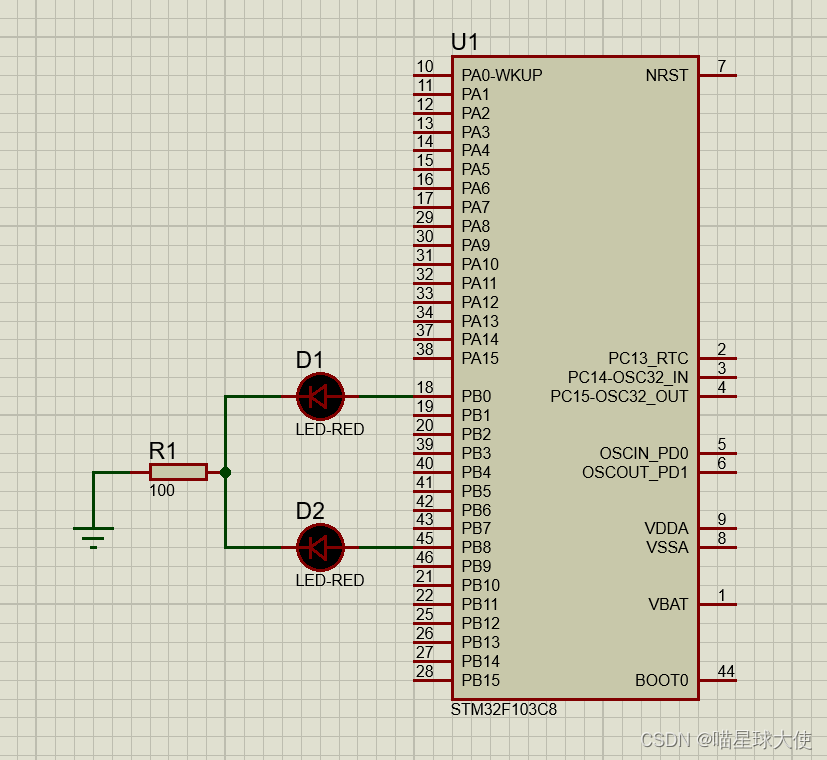

3、按程序接线

我程序中使用的时PB0和PB8，所以接线很简单

如果你没配置Proteus中的供电网络，请先配置供电网络。

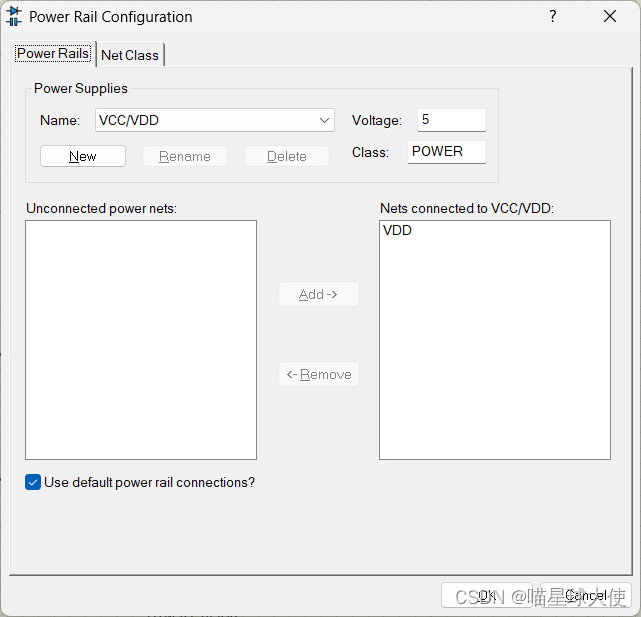

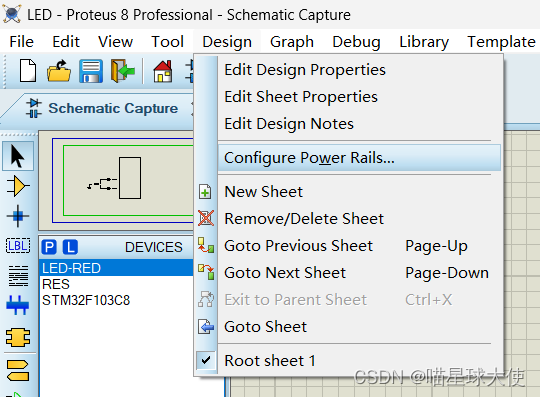

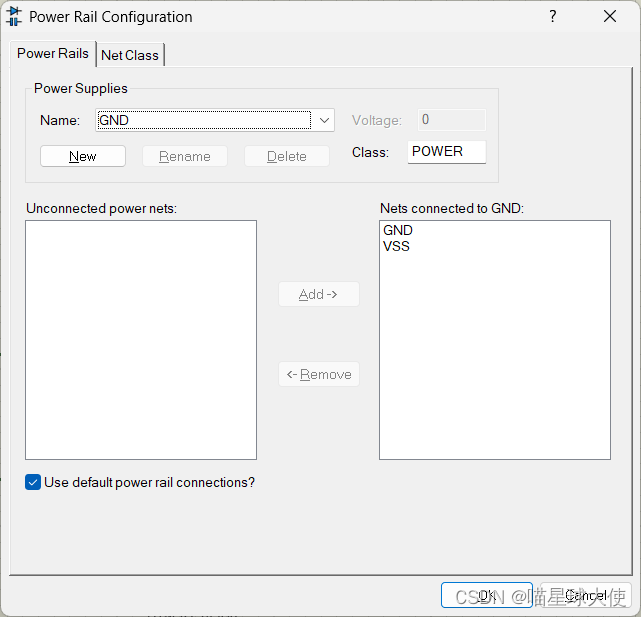

选择Design-->Config Power Rails

配置成如下图所示即可

4、烧录hex文件，设置单片机晶振

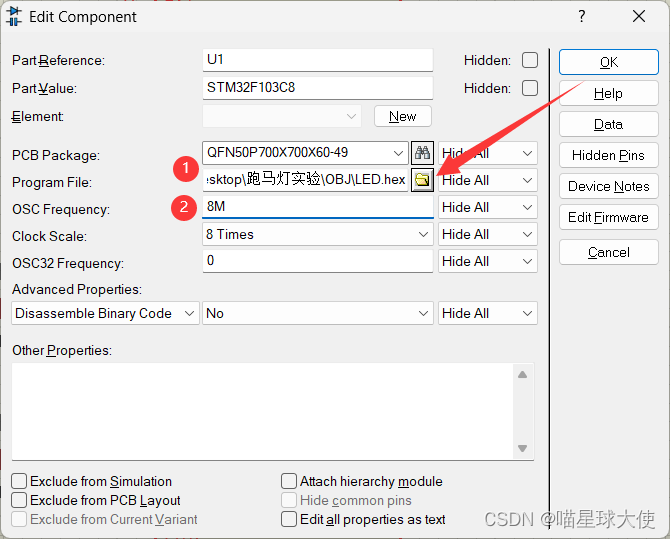

双击仿真图中的单片机进行配置，在Program File中选择keil生成的hex文件，将OSC Frequency设置为8M(8M是STM32F103C8的晶振，不同的单片机晶振可能不同)

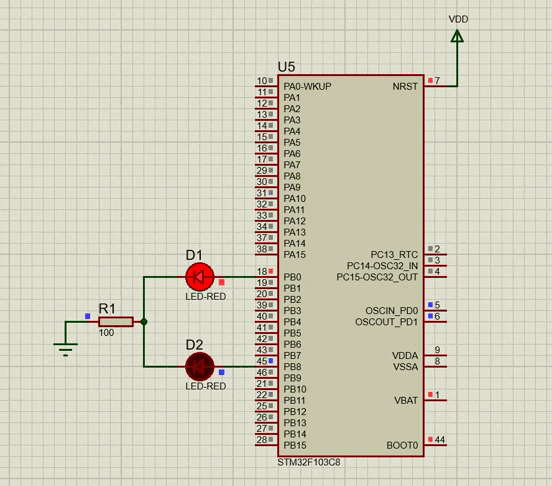

三、成功仿真

到此为止，到此为止。
