1.8.1  二层静态聚合配置举例

1. 组网需求

·              Device A与Device B通过各自的二层以太网接口GigabitEthernet4/0/1～GigabitEthernet4/0/3相互连接。

·              在Device A和Device B上分别配置二层静态链路聚合组，并实现设备间VLAN 10和VLAN 20分别互通。

2. 组网图

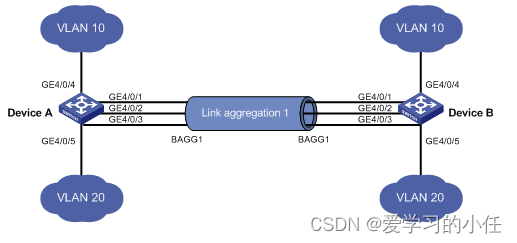

图1-4 二层静态聚合配置组网图

 3. 配置步骤

(1)      配置Device A

# 创建VLAN 10，并将端口GigabitEthernet4/0/4加入到该VLAN中。

<DeviceA> system-view

[DeviceA] vlan 10

[DeviceA-vlan10] port GigabitEthernet 4/0/4

[DeviceA-vlan10] quit

# 创建VLAN 20，并将端口GigabitEthernet4/0/5加入到该VLAN中。

[DeviceA] vlan 20

[DeviceA-vlan20] port GigabitEthernet 4/0/5

[DeviceA-vlan20] quit

# 创建二层聚合接口1。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet4/0/1至GigabitEthernet4/0/3加入到聚合组1中。

[DeviceA] interface GigabitEthernet 4/0/1

[DeviceA-GigabitEthernet4/0/1] port link-aggregation group 1

[DeviceA-GigabitEthernet4/0/1] quit

[DeviceA] interface GigabitEthernet 4/0/2

[DeviceA-GigabitEthernet4/0/2] port link-aggregation group 1

[DeviceA-GigabitEthernet4/0/2] quit

[DeviceA] interface GigabitEthernet 4/0/3

[DeviceA-GigabitEthernet4/0/3] port link-aggregation group 1

[DeviceA-GigabitEthernet4/0/3] quit

# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和20的报文通过。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] port link-type trunk

[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20

[DeviceA-Bridge-Aggregation1] quit

(2)      配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

        D -- Synchronization, E -- Collecting, F -- Distributing,

        G -- Defaulted, H -- Expired

 Aggregate Interface: Bridge-Aggregation1

Aggregation Mode: Static

Loadsharing Type: Shar

  Port             Status  Priority Oper-Key

--------------------------------------------------------------------------------

  GE4/0/1          S       32768    1

  GE4/0/2          S       32768    1

  GE4/0/3          S       32768    1

以上信息表明，聚合组1为负载分担类型的二层静态聚合组，包含有三个选中端口。

1.8.2  二层动态聚合配置举例

1. 组网需求

·              Device A与Device B通过各自的二层以太网接口GigabitEthernet4/0/1～GigabitEthernet4/0/3相互连接。

·              在Device A和Device B上分别配置二层动态链路聚合组，并实现设备间VLAN 10和VLAN 20分别互通。

2. 组网图

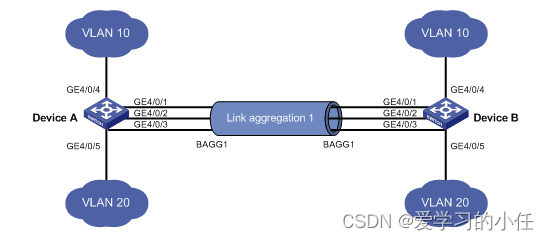

图1-5 二层动态聚合配置组网图



3. 配置步骤

(1)      配置Device A

# 创建VLAN 10，并将端口GigabitEthernet4/0/4加入到该VLAN中。

<DeviceA> system-view

[DeviceA] vlan 10

[DeviceA-vlan10] port GigabitEthernet 4/0/4

[DeviceA-vlan10] quit

# 创建VLAN 20，并将端口GigabitEthernet4/0/5加入到该VLAN中。

[DeviceA] vlan 20

[DeviceA-vlan20] port GigabitEthernet 4/0/5

[DeviceA-vlan20] quit

# 创建二层聚合接口1，并配置该接口为动态聚合模式。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] link-aggregation mode dynamic

[DeviceA-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet4/0/1至GigabitEthernet4/0/3加入到聚合组1中。

[DeviceA] interface GigabitEthernet 4/0/1

[DeviceA-GigabitEthernet4/0/1] port link-aggregation group 1

[DeviceA-GigabitEthernet4/0/1] quit

[DeviceA] interface GigabitEthernet 4/0/2

[DeviceA-GigabitEthernet4/0/2] port link-aggregation group 1

[DeviceA-GigabitEthernet4/0/2] quit

[DeviceA] interface GigabitEthernet 4/0/3

[DeviceA-GigabitEthernet4/0/3] port link-aggregation group 1

[DeviceA-GigabitEthernet4/0/3] quit

# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和20的报文通过。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] port link-type trunk

[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20

[DeviceA-Bridge-Aggregation1] quit

(2)      配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

        D -- Synchronization, E -- Collecting, F -- Distributing,

        G -- Defaulted, H -- Expired

 Aggregate Interface: Bridge-Aggregation1

Aggregation Mode: Dynamic

Loadsharing Type: Shar

System ID: 0x8000, 000f-e267-6c6a

Local:

  Port             Status  Priority Oper-Key  Flag

--------------------------------------------------------------------------------

  GE4/0/1          S       32768    1         {ACDEF}

  GE4/0/2          S       32768    1         {ACDEF}

  GE4/0/3          S       32768    1         {ACDEF}

Remote:

  Actor            Partner Priority Oper-Key  SystemID               Flag

--------------------------------------------------------------------------------

  GE4/0/1          1       32768    1         0x8000, 000f-e267-57ad {ACDEF}

  GE4/0/2          2       32768    1         0x8000, 000f-e267-57ad {ACDEF}

  GE4/0/3          3       32768    1         0x8000, 000f-e267-57ad {ACDEF}

以上信息表明，聚合组1为负载分担类型的二层动态聚合组，包含有三个选中端口。

1.8.3  三层静态聚合配置举例

1. 组网需求

·              Device A与Device B通过各自的三层以太网接口GigabitEthernet3/0/1～GigabitEthernet3/0/3相互连接。

·              在Device A和Device B上分别配置三层静态链路聚合组，并为对应的三层聚合接口配置IP地址和子网掩码。

2. 组网图

图1-6 三层静态聚合配置组网图

 3. 配置步骤

(1)      配置Device A

# 创建三层聚合接口1，并为该接口配置IP地址和子网掩码。

<DeviceA> system-view

[DeviceA] interface route-aggregation 1

[DeviceA-Route-Aggregation1] ip address 192.168.1.1 24

[DeviceA-Route-Aggregation1] quit

# 分别将接口GigabitEthernet3/0/1至GigabitEthernet3/0/3加入到聚合组1中。

[DeviceA] interface GigabitEthernet 3/0/1

[DeviceA-GigabitEthernet3/0/1] port link-mode route

[DeviceA-GigabitEthernet3/0/1] port link-aggregation group 1

[DeviceA-GigabitEthernet3/0/1] quit

[DeviceA] interface GigabitEthernet 3/0/2

[DeviceA-GigabitEthernet3/0/2] port link-mode route

[DeviceA-GigabitEthernet3/0/2] port link-aggregation group 1

[DeviceA-GigabitEthernet3/0/2] quit

[DeviceA] interface GigabitEthernet 3/0/3

[DeviceA-GigabitEthernet3/0/3] port link-mode route

[DeviceA-GigabitEthernet3/0/3] port link-aggregation group 1

[DeviceA-GigabitEthernet3/0/3] quit

(2)      配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

        D -- Synchronization, E -- Collecting, F -- Distributing,

        G -- Defaulted, H -- Expired

 Aggregate Interface: Route-Aggregation1

Aggregation Mode: Static

Loadsharing Type: Shar

  Port             Status  Priority Oper-Key

--------------------------------------------------------------------------------

  GE3/0/1          S       32768    1

  GE3/0/2          S       32768    1

  GE3/0/3          S       32768    1

以上信息表明，聚合组1为负载分担类型的三层静态聚合组，包含有三个选中端口。

1.8.4  三层动态聚合配置举例

1. 组网需求

·              Device A与Device B通过各自的三层以太网接口GigabitEthernet3/0/1～GigabitEthernet3/0/3相互连接。

·              在Device A和Device B上分别配置三层动态链路聚合组，并为对应的三层聚合接口配置IP地址和子网掩码。

2. 组网图

图1-7 三层动态聚合配置组网图



3. 配置步骤

(1)      配置Device A

# 创建三层聚合接口1，配置该接口为动态聚合模式，并为其配置IP地址和子网掩码。

<DeviceA> system-view

[DeviceA] interface route-aggregation 1

[DeviceA-Route-Aggregation1] link-aggregation mode dynamic

[DeviceA-Route-Aggregation1] ip address 192.168.1.1 24

[DeviceA-Route-Aggregation1] quit

# 分别将接口GigabitEthernet3/0/1至GigabitEthernet3/0/3加入到聚合组1中。

[DeviceA] interface GigabitEthernet 3/0/1

[DeviceA-GigabitEthernet3/0/1] port link-mode route

[DeviceA-GigabitEthernet3/0/1] port link-aggregation group 1

[DeviceA-GigabitEthernet3/0/1] quit

[DeviceA] interface GigabitEthernet 3/0/2

[DeviceA-GigabitEthernet3/0/2] port link-mode route

[DeviceA-GigabitEthernet3/0/2] port link-aggregation group 1

[DeviceA-GigabitEthernet3/0/2] quit

[DeviceA] interface GigabitEthernet 3/0/3

[DeviceA-GigabitEthernet3/0/3] port link-mode route

[DeviceA-GigabitEthernet3/0/3] port link-aggregation group 1

[DeviceA-GigabitEthernet3/0/3] quit

(2)      配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

        D -- Synchronization, E -- Collecting, F -- Distributing,

        G -- Defaulted, H -- Expired

Aggregate Interface: Route-Aggregation1

Aggregation Mode: Dynamic

Loadsharing Type: Shar

System ID: 0x8000, 000f-e267-6c6a

Local:

  Port             Status  Priority Oper-Key  Flag

--------------------------------------------------------------------------------

  GE3/0/1          S       32768    1         {ACDEF}

  GE3/0/2          S       32768    1         {ACDEF}

  GE3/0/3          S       32768    1         {ACDEF}

Remote:

  Actor            Partner Priority Oper-Key  SystemID               Flag

--------------------------------------------------------------------------------

  GE3/0/1          1       32768    1         0x8000, 000f-e267-57ad {ACDEF}

  GE3/0/2          2       32768    1         0x8000, 000f-e267-57ad {ACDEF}

  GE3/0/3          3       32768    1         0x8000, 000f-e267-57ad {ACDEF}

以上信息表明，聚合组1为负载分担类型的三层动态聚合组，包含有三个选中端口。

1.8.5  二层聚合边缘接口配置举例

1. 组网需求

·              Device与服务器Server通过端口GigabitEthernet1/0/1、GigabitEthernet1/0/2相互连接。

·              在Device和Server上分别配置一个二层动态链路聚合组。

·              在Device上配置二层聚合接口为聚合边缘接口，以便在服务器重启过程中聚合组成员端口都能正常转发报文。

2. 组网图

图1-8 二层聚合边缘接口配置组网图



3. 配置步骤

(1)      配置Device

# 创建二层聚合接口1，配置该接口为动态聚合模式。

<Device> system-view

[Device] interface bridge-aggregation 1

[Device-Bridge-Aggregation1] link-aggregation mode dynamic

# 配置二层聚合接口1为聚合边缘接口。

[Device-Bridge-Aggregation1] lacp edge-port

[Device-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet1/0/1、GigabitEthernet1/0/2加入到聚合组1中。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] port link-aggregation group 1

[Device-GigabitEthernet1/0/1] quit

[Device] interface gigabitethernet 1/0/2

[Device-GigabitEthernet1/0/2] port link-aggregation group 1

[Device-GigabitEthernet1/0/2] quit

(2)      配置Server

根据组网需求配置Server，具体配置过程略。

4. 验证配置

# 在Server重启过程中，查看Device上所有聚合组的详细信息。

[Device] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

        D -- Synchronization, E -- Collecting, F -- Distributing,

        G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation1

Aggregation Mode: Dynamic

Loadsharing Type: Shar

System ID: 0x8000, 000f-e267-6c6a

Local:

  Port             Status  Priority Oper-Key  Flag

--------------------------------------------------------------------------------

  GE1/0/1          I       32768    1         {AG}

  GE1/0/2          I       32768    1         {AG}

Remote:

  Actor            Partner Priority Oper-Key  SystemID               Flag

--------------------------------------------------------------------------------

  GE1/0/1          0       32768    0         0x8000, 0000-0000-0000 {EF}

  GE1/0/2          0       32768    0         0x8000, 0000-0000-0000 {EF}

以上信息表明，当Device未收到Server的LACP报文时，Device的聚合成员端口都工作在Individual状态，该状态下聚合成员端口可以作为普通物理口转发报文，以保证此时Server向Device发送的报文不被丢弃。

1.8.6  三层聚合边缘接口配置举例

1. 组网需求

·              Device与服务器Server通过GigabitEthernet1/0/1、GigabitEthernet1/0/2相互连接。

·              在Device和Server上分别配置一个三层动态链路聚合组，并配置IP地址和子网掩码。

·              在Device上配置三层动态链路聚合接口为聚合边缘接口，以便在服务器重启过程中聚合组成员端口都能正常转发报文。

2. 组网图

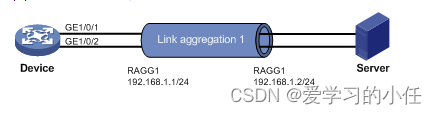

图1-9 三层聚合边缘接口配置组网图



3. 配置步骤

(1)      配置Device

# 创建三层聚合接口1，配置该接口为动态聚合模式，并为其配置IP地址和子网掩码。

<Device> system-view

[Device] interface route-aggregation 1

[Device-Route-Aggregation1] link-aggregation mode dynamic

[Device-Route-Aggregation1] ip address 192.168.1.1 24

# 配置三层聚合接口1为聚合边缘接口。

[Device-Route-Aggregation1] lacp edge-port

[Device-Route-Aggregation1] quit

# 分别将端口GigabitEthernet1/0/1、GigabitEthernet1/0/2加入到聚合组1中。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] port link-mode route

[Device-GigabitEthernet1/0/1] port link-aggregation group 1

[Device-GigabitEthernet1/0/1] quit

[Device] interface gigabitethernet 1/0/2

[Device-GigabitEthernet1/0/2] port link-mode route

[Device-GigabitEthernet1/0/2] port link-aggregation group 1

[Device-GigabitEthernet1/0/2] quit

(2)      配置Server

根据组网需求配置Server，具体配置过程略。

4. 验证配置

# 在Server重启过程中，查看Device上所有聚合组的详细信息。

[Device] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

        D -- Synchronization, E -- Collecting, F -- Distributing,

        G -- Defaulted, H -- Expired

Aggregate Interface: Route-Aggregation1

Aggregation Mode: Dynamic

Loadsharing Type: Shar

System ID: 0x8000, 000f-e267-6c6a

Local:

  Port             Status  Priority Oper-Key  Flag

--------------------------------------------------------------------------------

  GE1/0/1          I       32768    1         {AG}

  GE1/0/2          I       32768    1         {AG}

Remote:

  Actor            Partner Priority Oper-Key  SystemID               Flag

--------------------------------------------------------------------------------

  GE1/0/1          0       32768    0         0x8000, 0000-0000-0000 {EF}

  GE1/0/2          0       32768    0         0x8000, 0000-0000-0000 {EF}

以上信息表明，当Device未收到Server的LACP报文时，Device的聚合成员端口都工作在Individual状态，该状态下聚合成员端口可以作为普通物理口转发报文，以保证此时Server向Device发送的报文不被丢弃。
