ESP32-S3-WROOM-1-N16R8 配置PSRAM
·
官方资料先上：
文档：
SPI Flash and External SPI RAM Configuration - ESP32-S3 - — ESP-IDF 编程指南 latest 文档
片外 RAM - ESP32-S3 - — ESP-IDF 编程指南 latest 文档
模块规格书：

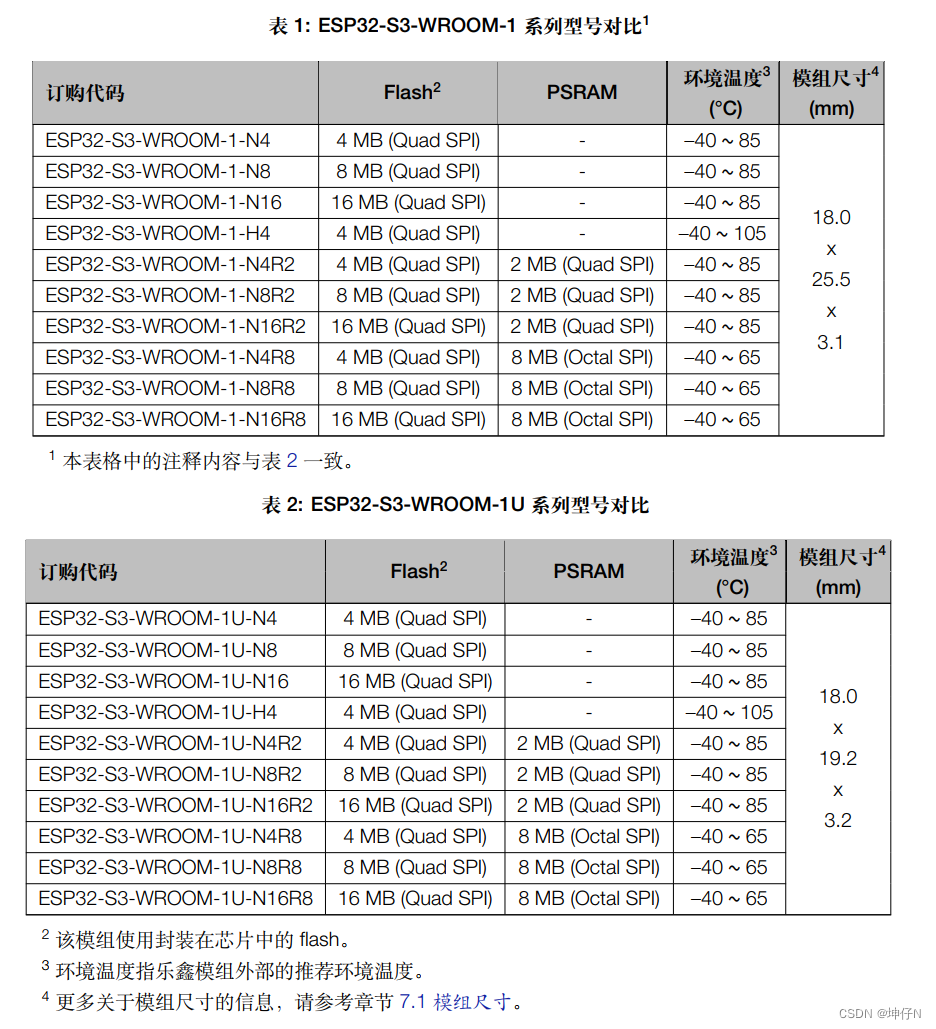

从规格书查看Flash和PSRAM的接口，从规格书看到N16R8的flash使用Quad SPI，PSRAM使用Octal SPI
在VS Code中配置Flash，如下图，Flash SPI mode使用QIO，speed使用80MHz
开始的时候Flash SPI mode配置过使用DIO模式，跑一下就崩溃，不知道为什么
PSRAM配置，如下图，SPI mode参考文档使用Octal Mode PSRAM，speed需要和flash相同，使用80MHz
