问题描述：Soliwoks 2018默认坐标系是y轴朝上，而Comsol坐标系默认是z轴朝上，个人习惯z轴朝上，而Solidworks 2018不能修改默认坐标系，本文提供一种修改思路。

Solidworks视图

Comsol同步的视图

解决办法：

1.找到Solidworks 2018默认模板

在设置-默认模板-零件中找到默认模板位置，在文件中打开进行编辑（可以另存作为自己模板）

2.Solidworks 2018无实体新建坐标系

Solidworks 有很多建立参考坐标系的方法，常见的是建立实体再根据实体的边定义新建坐标系的x,y,z轴，删除实体，附带的参考坐标系也随之删除。所以为了建立空模板参考系，需要在无实体的情况下，建立一个新的参考坐标系。

这里通过在建立3个基准轴法基础上，构建新的参考坐标系。

• 建立3个基准轴

1. 通过 “插入-参考几何体-基准轴” 插入基准轴

    2.选择“上视基准面”+“前视基准面”->建立x轴基准线

       选择“上视基准面”+“右视基准面”->建立y轴基准线

       选择“右视基准面”+“前视基准面”->建立z轴基准线

• 建立新的参考坐标系

     “插入-参考几何体-坐标系” ，

     “选择”选“原点”;

     “x轴”选刚才建立的“x轴基准线”;

     “y轴”选刚才建立的“y轴基准线”.

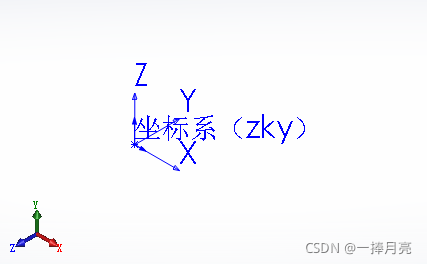

 这样就建立了z轴朝上的新的参考坐标系 。

• 保存坐标系

如果在默认模板该，保存即可；

如果另存的模板，需要在默认模板处改为另存的模板；

再新建零件时，就存在刚才建立的坐标系了。

但是建立完新零件，输出为新坐标系，需要再进行下一步设置（每次都需要）。

3.零件输出为新坐标

以新坐标建立新建零件

“插入-参考几何体-配合参考”，将主要参考实体选择为新建的坐标系



同步到Comsol中，发现坐标系与Comsol坐标系一致了。
