0 前言

  上个学期上过《微机原理与接口技术》这门课,当时需要使用Proteus软件来仿真8086汇编语言,当时接触时间较短,虽然后来也有研究过这个软件,但其实对这个软件的很多地方不够熟悉,最近帮学弟解决大作业时重温了一遍这个软件,顺便记录一下Proteus的基本使用,帮助小白入门

1 软件安装

  学习使用一个软件的第一步,必然是先安装它。Proteus为付费软件,如果只是学习使用,建议去网上找破解版,找那种已破解好的单独执行文件,可以直接双击安装,而不需要替换文件等复杂操作。推荐安装最新版,因为Proteus的低版本不能兼容高版本,而且只要差了一个小版本即不能兼容,如8.11可以打开8.10,但8.10不能打开8.11。【这一点设计得就非常奇怪】
  下载到安装包后,接下来就是安装,这里需要注意的是,如果之前没有安装过这个软件,那么安装将非常简单,直接双击运行,然后不断点击下一步即可。但是,如果之前安装过这个软件然后又卸载了,就不要急着安装,先把之前安装的残余文件清理一下

  • 首先建议使用CCleaner清理注册表;
  • 其次是单独删掉特定的注册表(CCleaner清理不掉的)

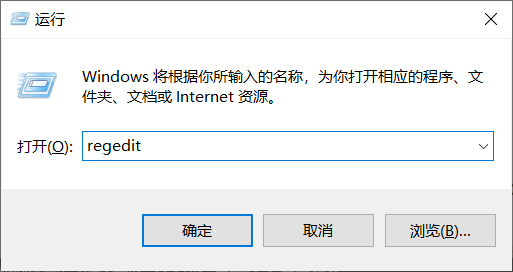

    打开运行(WIN + R),输入regedit, 然后找到路径HKEY_CURRENT_USER\SOFTWARE\Labcenter Electronics,整体删除即可
    在这里插入图片描述
    在这里插入图片描述
  • 第三步,保险起见,还可以用Everything搜索Proteus,然后把相关的文件都删掉。

  进行完上面三步之后,重启一下电脑(也是保险起见),然后再安装软件,这样基本不会有什么问题了。

参考链接

2 汉化操作

  Proteus安装完默认是英文界面,看起来不太方便,可以去网上下载汉化包——一个名为Translation的文件夹,将其替换掉安装根目录下的同名文件夹即可。

3 新建工程

  下面以新建8086工程为例演示如何建立一个工程

  • 在首页点击新建工程
    在这里插入图片描述
    在这里插入图片描述
  • 选择原理图PCB
    在这里插入图片描述
    在这里插入图片描述  需要明确的一点是,Proteus不仅可以仿真电路,还可以画电路板,所以在建立工程时,需要选择原理图和PCB的模板,如果只是仿真程序逻辑的话,那么可以选择不创建PCB。

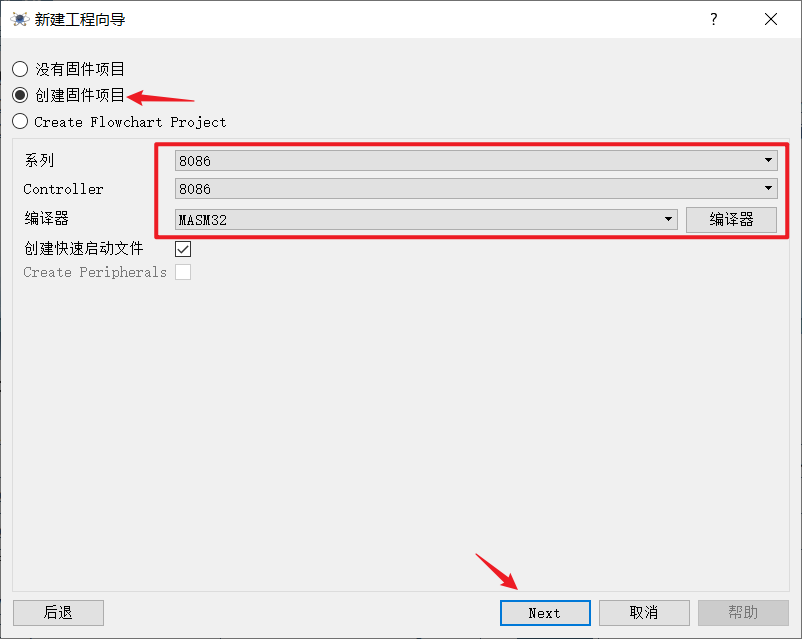

  • 选择固件
    在这里插入图片描述
      这里要选择创建固件项目,相当于是选择一款可编程的单片机。由于仿真的是8086,所以系列选择8086,编译器要选择MASM32,如果没有这个选项或显示no configuration,可以点击右边的“编译器”按钮,下载安装一个MASM即可。

  到此一个工程就建立完毕了,且软件已添加了主芯片8086,同时打开了两个页面:原理图、Source Code。一个连接电路,另一个编辑源代码。

4 8086设置

  打开这个新建的工程后,直接运行是会报错的:Invalid internal memory size == NULL (Cheat mode),这是因为默认的8086内存大小设置为0,所以还需要设置一下8086芯片。

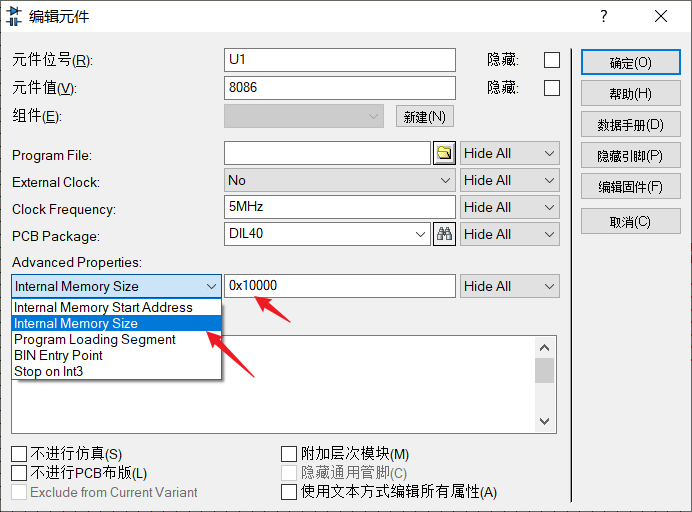

  首先如下图所示,将internal memory size设置为0x10000
在这里插入图片描述

关于Debug.exe和main.asm

  相信使用过这个软件的同学都被8086属性中的“Program File”那一项搞过心态,我之前也一直没搞懂这个到底是啥意思,最近仔细研究之后才找到一些规律。

经过试验发现,这个规律似乎和软件版本有关,不同的破解版似乎这个功能也不同,下面演示的是我电脑上的版本,还有一些版本似乎要求Debug.exe必须和工程在同一个文件夹

  • 首先是每一个工程都需要有一个Debug.exe和main.asm,它们是工程编译(如下图所示,点击构建工程或重新构建工程)过程中产生的文件,且8086芯片属性中的“Program File”项即是工程编译产生的Debug.exe所在的路径(相对路径)。
    在这里插入图片描述
    在这里插入图片描述

在这里插入图片描述

  • 可以发现,新建的工程中,这一项是空白的,但是仍然可以正常编译运行(修改内存大小后),这是为什么呢?因为这个软件设置的是如果这一项为空,那么就会在默认路径(软件自定义的)下自动生成Debug.exe和main.asm等编译文件,同时8086属性栏那一项也会变成默认路径。

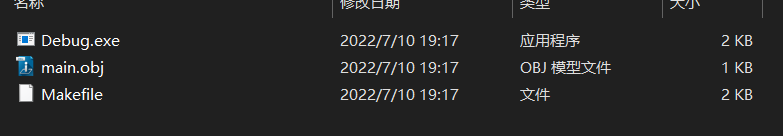

  • 那在编译运行前,先在这个路径选择一个已存在的文件Debug.exe,会怎么样呢?那么在工程编译过程中会重新写入这些文件(可以通过文件修改日期看出来)。但是,需要注意的是,选择的路径对应的Debug.exe必须是“完整的”,即有main.asm和一些编译文件。
    在这里插入图片描述
    在这里插入图片描述
    如果“不完整”,比如手贱删掉了main.asm,此时再点击重新构建工程来编译时,可能会出现找不到main.asm的报错,不要慌,可以将其他文件全部删掉,同时将属性中的路径删掉,然后再点击编译就会重新生成这些编译文件。

主频设置

  8086属性中还可以设置运行频率,这个在某些情况下是会影响程序的执行效果的。
在这里插入图片描述

5 基本使用

  • 缩放:滚轮滚动

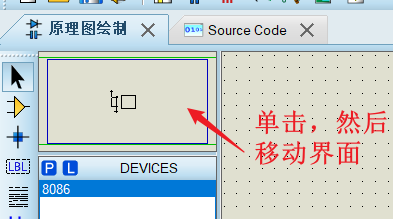

  • 移动界面:按一下中键,移动鼠标,移动之后再按一下中键。也可以在左上角的概览图上移动界面。
    在这里插入图片描述
  • 鼠标单击左侧边栏各按钮,鼠标会变成对应功能的状态,只有重新点击一个按钮,上一个功能才会取消(也就是鼠标必须处于其中的某一种状态)
  • 编辑工程的基本步骤:建立原理图->编写代码->编译->运行,其中,编译运行的按钮如上所述。

6 常用功能

  根据上面的表述,可以看出,原理图建立过程中,主要使用的就是左侧边栏上的各个按钮,下面将分别挑常用功能介绍。

6.1 选择模式

在这里插入图片描述
  这个按钮一般用来移动器件,也用来“抵消”其他功能,而且在该模式下也能进行连线操作。比较常用,建议设置一个快捷键

6.2 元件模式

在这里插入图片描述
  此时选中的器件在主界面单击即可实现添加。如果需要添加其他器件,可以在元件列表中右键,选择从库中挑选。
在这里插入图片描述
或者直接在主界面右键,放置,元件,From Libraries。
在这里插入图片描述

6.3 连线标号模式

在这里插入图片描述
选中功能后,单击一条线即可为这条线添加一个标签。

6.4 总线模式

在这里插入图片描述

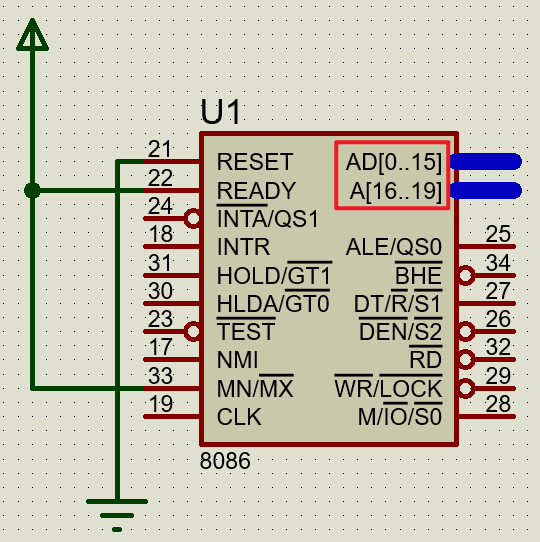

用来添加总线,值得一提的是,一般是先添加总线,然后将线连接到总线上,并根据标签来建立物理连接。同时,总线也可以添加标签,标签方式参考8086引脚。
在这里插入图片描述

6.5 终端模式

在这里插入图片描述
用来添加一些终端,常用的有INPUT,OUTPUT:用来作为输入输出端口;POWER、GROUND:常用于表示高低电平(一般只用于逻辑。【注意和下面的激励源区分开来】

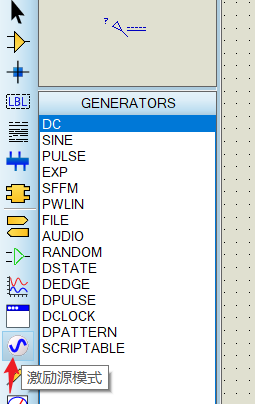

6.6 激励源模式

在这里插入图片描述
  常用的各种信号源,一般只用于模拟量,不能用于数字逻辑1!!!

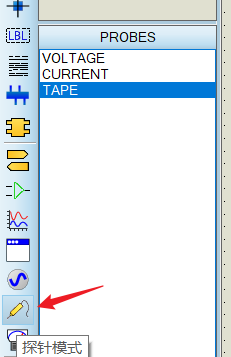

6.7 探针模式

在这里插入图片描述
常用于运行过程中测量一些电压和电流

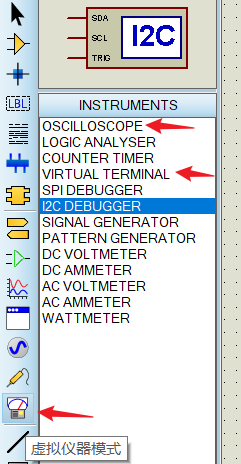

6.8 虚拟仪器模式

在这里插入图片描述
  常用的有示波器和虚拟终端(用于串口调试)。

7 高级功能

7.1 字体设置

  Proteus默认的字体感觉不够好看,可以在设置里面把它换掉。方法是在源代码界面,在菜单栏中选择系统->编辑器配置。
在这里插入图片描述
修改字体和大小即可
在这里插入图片描述

7.2 快捷键设置

  个人认为Proteus里面的快捷键做得很差,甚至连最基本的复制粘贴都没有,所以为方便使用,最好还是根据自己的需要添加一些快捷键。

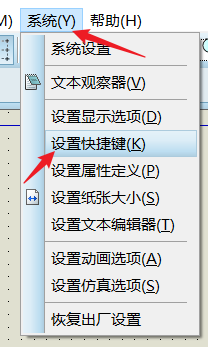

  在原理图界面,点击系统->设置快捷键。
在这里插入图片描述
在这里插入图片描述

7.3 导入外部元器件

  Proteus不仅提供了非常丰富的元器件库,同时还支持导入自己下载的库,找到一个教程链接,此处不再赘述。
  教程链接

8 其他问题

8.1 Proteus部分元器件不能参与仿真

  如上文所写,Proteus不仅自带了非常丰富的库,同时它还支持联网搜索以及导入下载的库,但是遗憾的是,一些你自己搜索到或者导入的元件模型是不能参与仿真,在仿真的时候会发送报错,即 “no model for specified”,所以这一类的元件只能参与设计原理图和电路板。
