simulink导出仿真数据

在simulink库中找到To Workspace模块

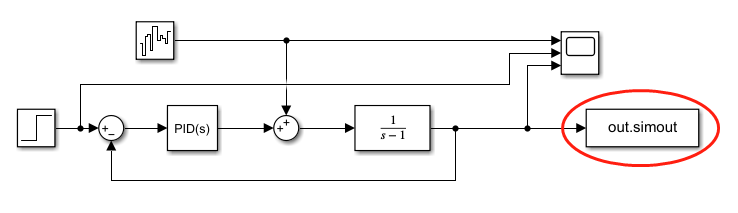

将To Workspace模块连接要导出的数据，修改成所需要的变量名，这里只导出最终的系统输出，默认变量名为“simout”
运行simulink文件，能得到Scope图像，系统输出数据已导入工作区

双击out变量

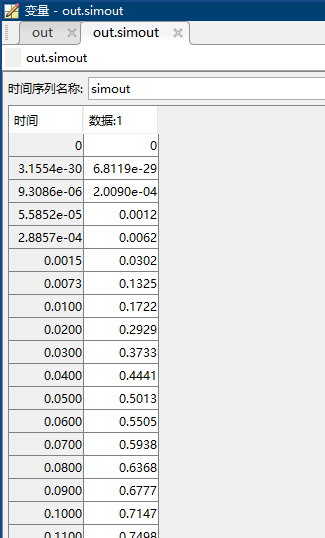

双击simout，两列分别为曲线simout的横坐标和纵坐标

在命令行键入：

y=out.simout.Data;
t=out.tout;
% t=out.simout.Time; %也可以这样获取时间

plot(t,y)

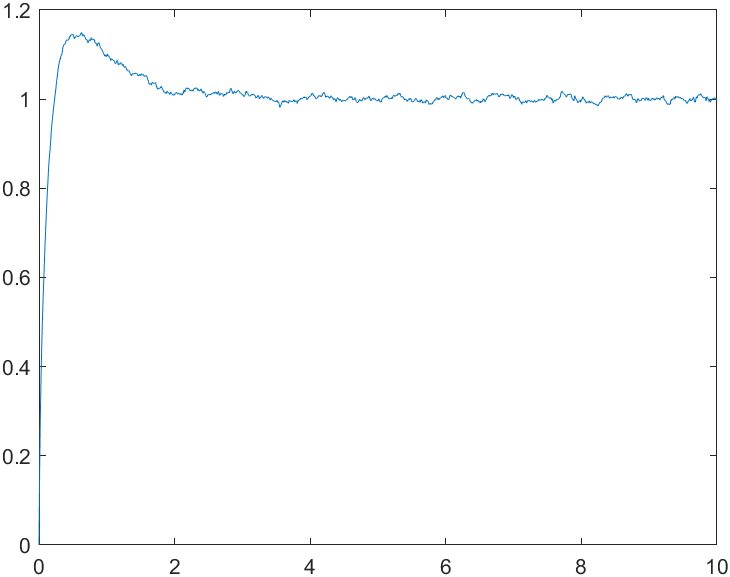

即可得到仿真的输出曲线

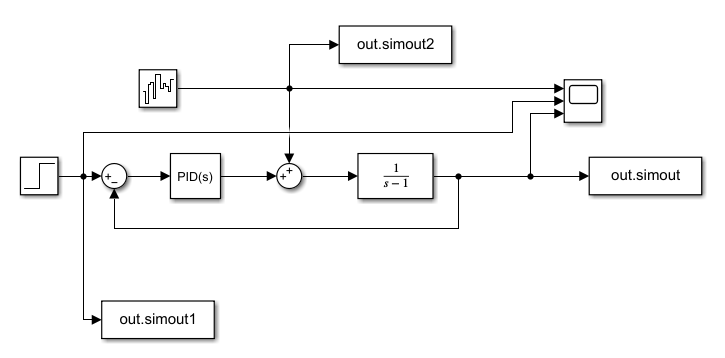

若要同时输出多条曲线数据到工作区

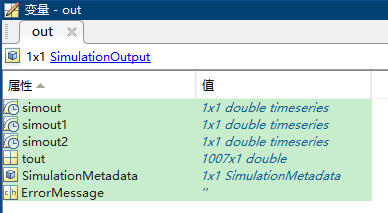

运行得到的out变量里有三条曲线的数据

三个double timeseries类型的变量里都存有Time和Data

y1=out.simout.Data;
y2=out.simout1.Data;
y3=out.simout2.Data;
y=[y1,y2,y3];
t=out.tout;
plot(t,y)

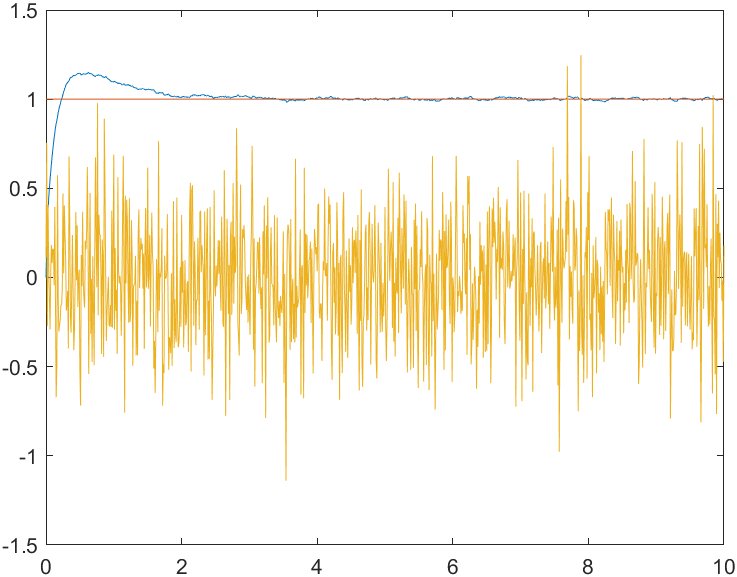

运行上述代码得到：
