具体电路引脚、时序结构、存储器结构在本专栏第四节

---

1. 定义引脚：根据引脚和应用电路、定义引脚RS、RW和E。

2. 定义写数据和写命令函数：注意需要延时，并且参数是传给P0口。

3. 初始化：

发送指令0x38 //八位数据接口，两行显示，5*7点阵

发送指令0x0C //显示开，光标关，闪烁关

发送指令0x06 //数据读写操作后，光标自动加一，画面不动

发送指令0x01 //清屏

4. LCD1602显示函数：

• LCD1602设置光标位置（判断显示内容是在几行几列）

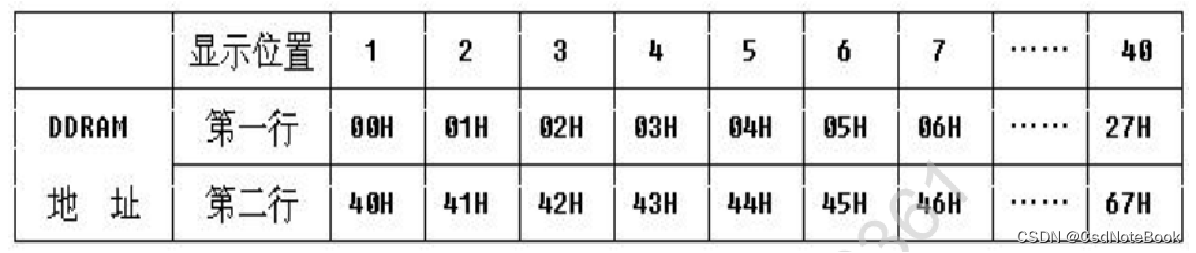

如下图，比如要在第一行第一列显示，列column=1，换成二进制位0x01，但是第一列的地址时0x00,所以需要用column-1才能得到实际的地址。

又因为因为写入显示地址时要求最高位 D7 恒定为高电平 1,所以命令的最高位要全赋为1，即0x80,1000 0000。所以第一行为0x80|(Column-1)，按位或，保证最高位为1，其余是column-1的二进制。

第二行地址是从0x40开始的，所以地址为0x80|(Column-1)+0x40

• 在LCD1602指定位置上显示一个字符

• 在LCD1602指定位置开始显示所给字符串

• 在LCD1602指定位置开始显示所给数字

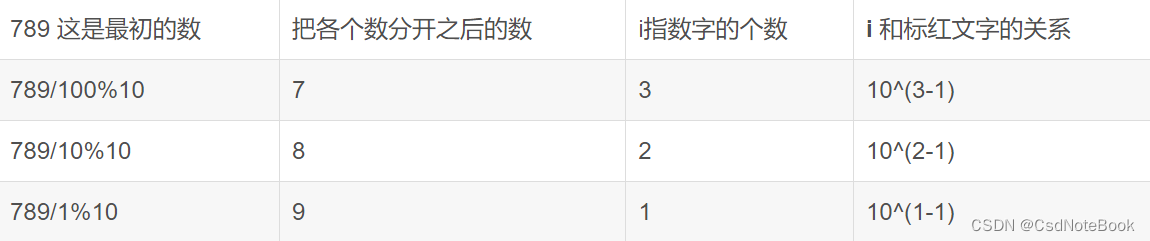

十进制：i表示数字的长度，即数字的位数。多位数需要一位一位的输出，所以需要求出数字的每一位（百十个位），然后一次循环输出。'0'+Number/LCD_Pow(10,i-1)%10); //+0x30或者+'0'.转化为数字格式，不然是ASCII码。

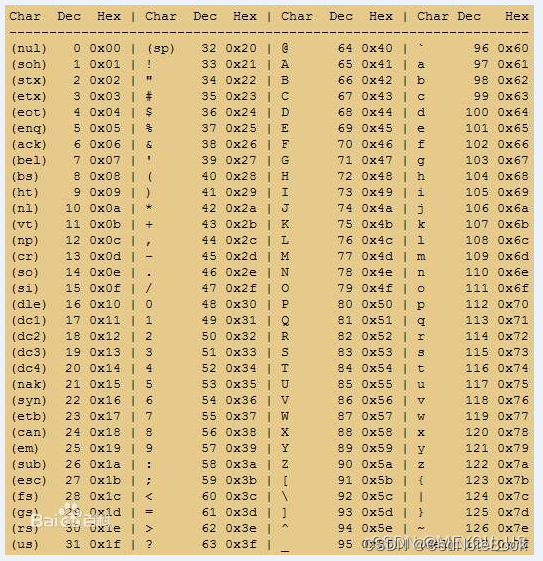

十六进制：Number/LCD_Pow(16,i-1)%16，此时需要判断是否大于10，因为ASCII码表不是连续的，小于10，+'0'。大于10，+'A'。

在显示进制数时需要注意ASCII码值是从哪里开始，偏移量变化。在显示数字时，需要注意unsigned char Length函数中要有数字长度的参数。

• 显示流动字幕时，因为每行最多显示16位，我们需要超过16位或者从16开始显示，然后加个延时函数，就会一直循环流动显示。

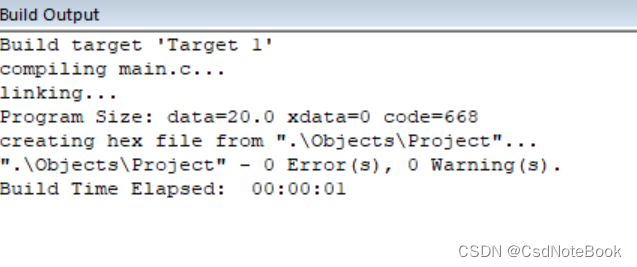

运行代码时遇到的一些问题：

①需要重复使用的代码写成一个函数，便于调用

②如果出现一下警告，则说明在主函数中没有调用该函数，在主函数中调用即可

*** WARNING L16: UNCALLED SEGMENT, IGNORED FOR OVERLAY PROCESS
***警告l16:未调用的段，覆盖进程忽略

③在函数内，应该首先定义变量（unsigned char i;），在调用其他函数

LCD1602.c(78): error C141: syntax error near 'unsigned'
LCD1602.c(78):错误C141: 'unsigned'附近的语法错误

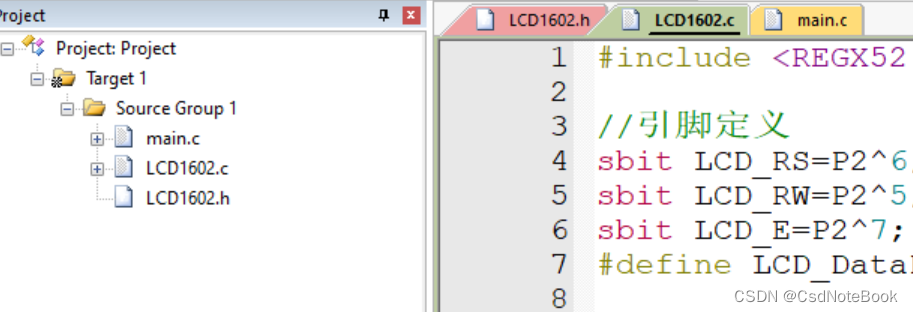

LCD1602.c文件

#include <REGX52.H>

//引脚定义
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_E=P2^7;
#define LCD_DataPort P0 //将LCD1602的接口替换成P0.

//延时函数
void LCD_Delay()        //@12.000MHz  1ms
{
    unsigned char i, j;

    i = 2;
    j = 239;
    do
    {
        while (--j);
    } while (--i);
}

//写命令
void LCD_WriteCommand(unsigned char Command)
{
        LCD_RS=0;
        LCD_RW=0;
        LCD_DataPort=Command;
        LCD_E=1;//这里置高又置低，高电平速度太快，反应不过来，因此进行延时
        LCD_Delay();
        LCD_E=0;
        LCD_Delay();
}

//写数据
void LCD_WriteData(unsigned char Data)
{
        LCD_RS=1;
        LCD_RW=0;
        LCD_DataPort=Data;
        LCD_E=1;//这里置高又置低，高电平速度太快，反应不过来，因此进行延时
        LCD_Delay();
        LCD_E=0;
        LCD_Delay();
}

//初始化
void LCD_Init(void)
{
    LCD_WriteCommand(0x38);
    LCD_WriteCommand(0x0C);
    LCD_WriteCommand(0x06);
    LCD_WriteCommand(0x01);
}

//设置光标地址（该函数需要重复利用，所以写成一个函数）
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
    if(Line==1)
    {
        LCD_WriteCommand(0x80|(Column-1)); //因为写入显示地址时要求最高位D7恒定高电平1.
    }
    else
    {
        LCD_WriteCommand(0x80|(Column-1)+0x40);//LCD存储是每行40，所以第二行第一位是在第一位的基础上加0x40.
    }
}
//显示一个字符
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
    LCD_SetCursor(Line,Column);
    LCD_WriteData(Char);
}
//LCD1602指定位置显示字符串
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
    //unsigned char i;
    LCD_SetCursor(Line,Column);
    unsigned char i;
    for(i=0;String[i]!='\0';i++)
    {
        LCD_WriteData(String[i]);
    }
}
//返回值=x的y次方
int LCD_Pow(int X,int Y) //该函数需要重复使用
{
    unsigned char i;
    int Result=1;
    for(i=0;i<Y;i++)
    {
        Result*=X;
    }
    return Result;
}
//显示数字
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
        unsigned char i;
        LCD_SetCursor(Line,Column);
        //LCD_WriteData(Number);  // 比如要写入789，不能直接写入789，需要转化为字符
        for(i=Length;i>0;i--)
      {
            LCD_WriteData('0'+Number/LCD_Pow(10,i-1)%10); //+0x30或者+'0'.转化为数字格式，不然是ASCII码
      }

}
//显示有符号十进制数字
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
    unsigned char i;
    unsigned int Number1;
    LCD_SetCursor(Line,Column);
    if(Number>=0)
    {
        LCD_WriteData('+');
        Number1=Number;
    }
    else
    {
        LCD_WriteData('-');
        Number1=-Number;
    }
    for(i=Length;i>0;i--)
    {
        LCD_WriteData('0'+Number1/LCD_Pow(10,i-1)%10);
    }
}

//显示十六进制数
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
    unsigned char i;
    unsigned char SingleNumber;
    LCD_SetCursor(Line,Column);
    for(i=Length;i>0;i--)
    {
        SingleNumber=Number/LCD_Pow(16,i-1)%16; //十六进制除以16
        if(SingleNumber<10)
        {
            LCD_WriteData('0'+SingleNumber); //小于10，直接+'0'
        }
        else
        {
            LCD_WriteData('A'+SingleNumber-10);//由于大于10，ASCII码值并不是从A开始，需要变化偏移量
        }
    }
}
//显示二进制数
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
    unsigned char i;
    LCD_SetCursor(Line,Column);
    for(i=Length;i>0;i--)
    {
        LCD_WriteData('0'+Number/LCD_Pow(2,i-1)%2);
    }
}
