仿真信号输入



仿真的信号输入，可以由多种来源提供：



• MATLAB®（基础）工作区或函数工作区

• 模型工作区

• 函数工作区

• 封装工作区

• 模块

• MAT 文件

• 电子表格



从workspace

从workspace调用数据是最常用的方法之一，有如下方法去在workspace中创建信号数据：



• 在 MATLAB 命令行或编辑器中，创建信号数据。

• 使用 xlsread 函数将 Excel 电子表格中的数据读入 MATLAB 工作区中。

• 使用 csvread 函数将 CSV 电子表格中的数据读入 MATLAB 工作区中。

• 使用模型回调加载信号数据。

• 使用以下 Simulink 记录方法之一：

  Signal log

  To Workspace 模块

  Scope 模块

  Configuration Parameters > Data Import/Export 中的 Output、States 或 Final states 参数。

  To file 模块

  使用sim 命令记录仿真数据



从workspace调用数据，可以使用两种方法：



• 添加一个 From Workspace 模块。

• 使用根级输入端口。

  在 Configuration Parameters > Data Import/Export > Input 参数中指定工作区变量。

  使用 Root Inport Mapper 工具指定 Input 参数的数据。



里面提供了多种数据来源创建或者选择的方式：





从模块中

也可以使用信号源模块或者Signal Editor一类模块提供数据：

比较简单的信号可以从已有模块中获得



这三个Signal Editor类模块能够比较简单快速地创建出一些稍微复杂些的信号



从文件中获得数据输入



从 MAT 文件加载信号数据.

要将信号数据从 MAT 文件加载到模型中，您可以使用 From File模块。



从电子表格加载信号数据.

使用 From Spreadsheet，模块。From Spreadsheet 模块支持在所有平台上加载 Microsoft Excel。



---



仿真信号输出及可视化



可视化——通过端口



该方法也可以应用在总线信号上。



可视化——通过Scope



也可以通过Scope模块进行可视化。

Scope模块的功能丰富，比如说可视化多个信号：

比如说详细显示曲线上某点的值，两点之间的时间间距，统计数据分析，自动标记峰值等：



还可以对数据作触发信号分析等：





可视化——通过Simulation Data Inspector



或者使用Simulation Data Inspector查看数据，当信号较多的时候这是一个比较好的选择。使用它之前要选择需要log的信号。



可视化——通过控制板控件



还可以通过Simulink提供的可视化模块，创建一些可交互的显示方式：



这里是Simulink案例中自带的一个案例，可以看到可以创建出很漂亮的Dashboard：





数据输出——通过Outport

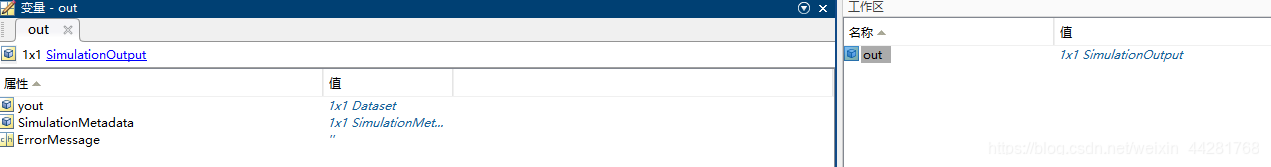

通过设置Data Import/Export，可以吧out的数据保存到workspace：





数据输出——通过To Workspace

还可以通过to workspace模块直接简单地把数据输出到workspace中：



数据输出——通过To File

最后还可以通过to file模块，直接把数据输出成mat格式的文件：
