QT中如何使用protobuf，配图详解

只是个~小不点

7946人浏览 · 2021-10-08 00:33:32

只是个~小不点 · 2021-10-08 00:33:32 发布

1. 下载cmake并安装, cmake的版本可选最新版

1.1官网链接：https://cmake.org/download/

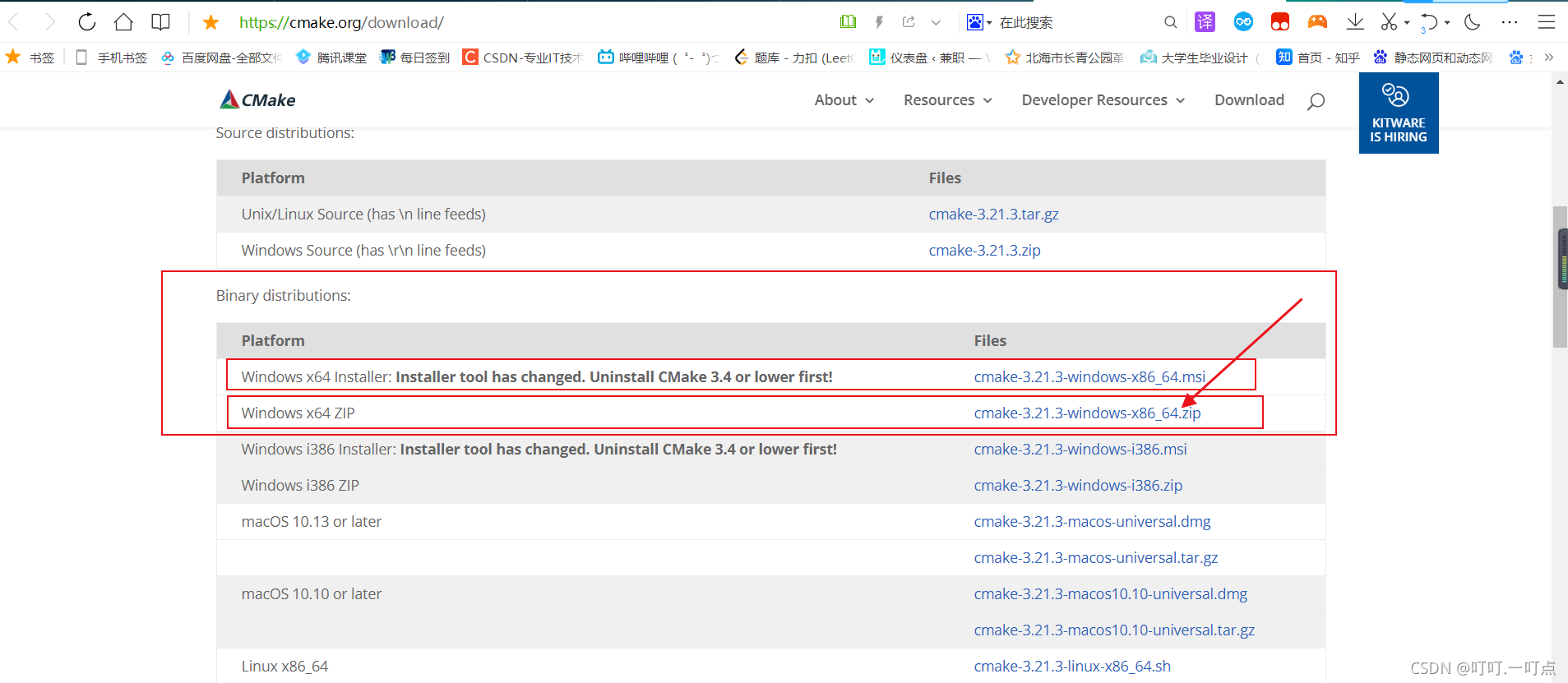

打开官网链接：下拉找到如下图所示的地方
我下载的是第二个window ×64 zip的，这个解压即可以使用，不用安装，第一个需要安装，大家需要哪个用哪个吧，都行
我个人使用的版本：CMake 3.21.1下面是我的网盘链接
链接：https://pan.baidu.com/s/1PaVhE9Ekt7Uf5y0ITQ1kMw
提取码：1111
在这里插入图片描述

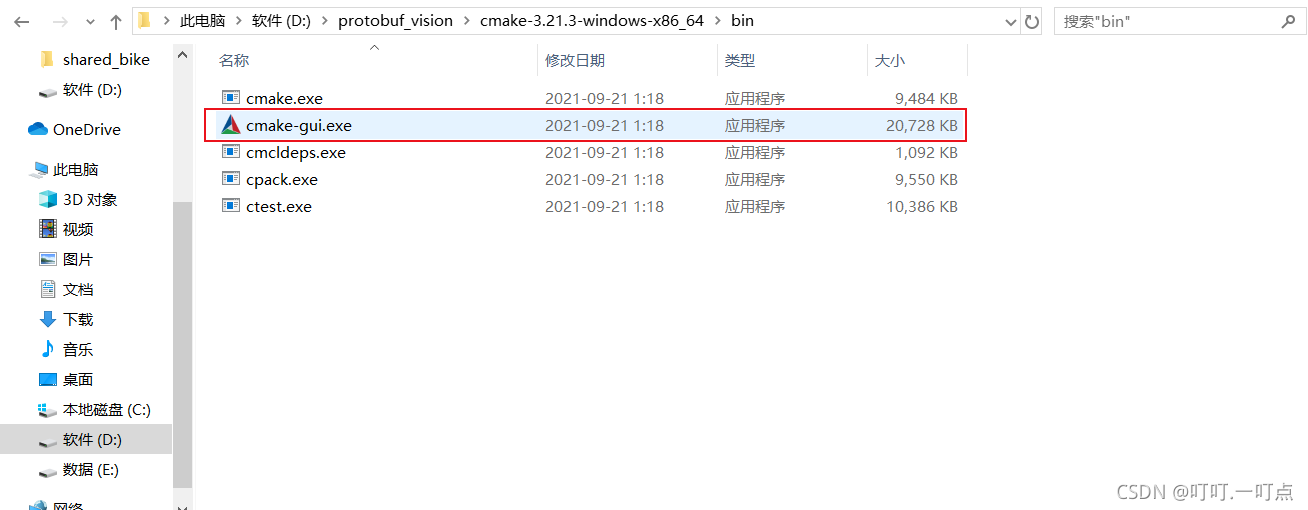

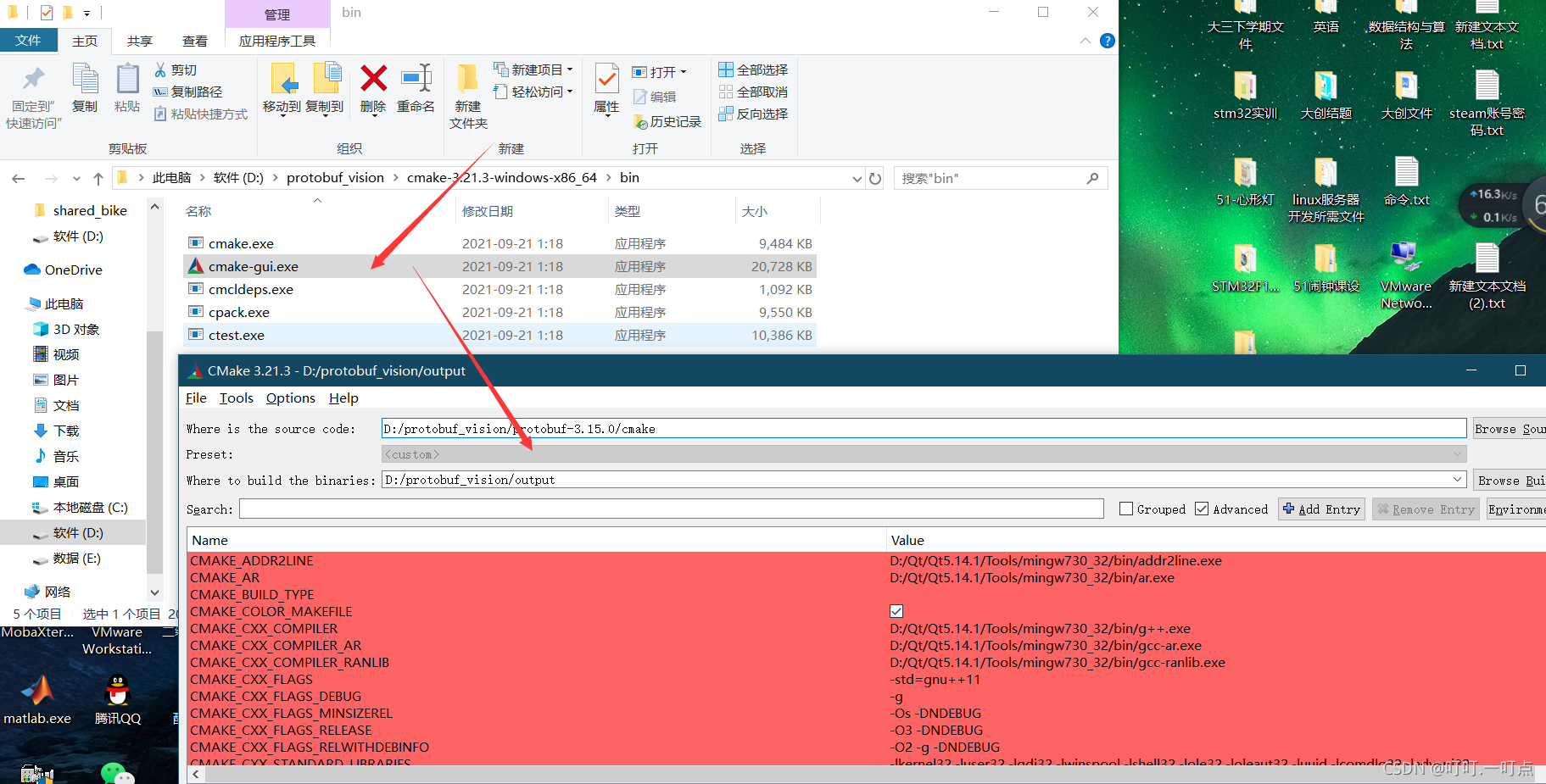

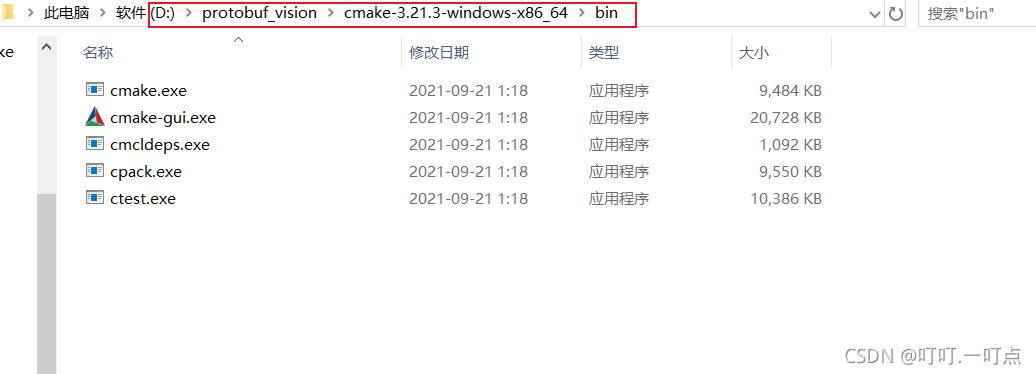

1.2下载完成后解压进入软件的bin目录，双击cmake hui.exe，能打开即可

在这里插入图片描述
要注意的是，解压的路径中不能有中文路径，否则后面会出现莫名的错误

2. 下载protobuf的源码：https://github.com/google/protobuf/releases

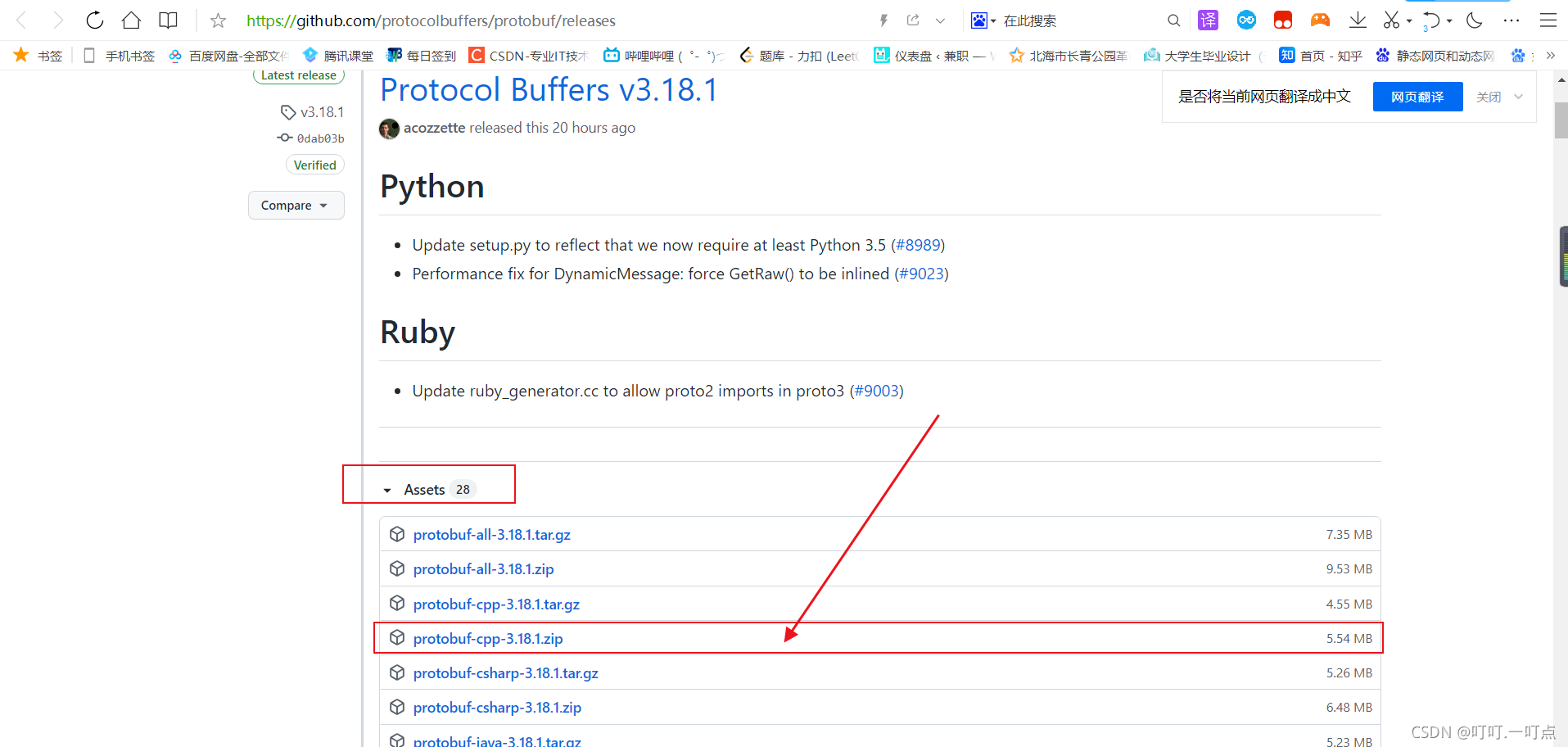

这个网站需要访问外网，里面有一系列版本和不同语言的源码，我这里用的是C++的，不建议使用最新版本，容易出bug, 点击蓝色所对应的文件，即可下载
在这里插入图片描述
如果不能访问外网或者访问速度过慢或者出现问题，可以下载我使用的版本，我使用的是3.15.0版本的，我的网盘链接如下
链接：https://pan.baidu.com/s/14Sm8EIS-Az7coP48xVPjUA
提取码：1111
可以在D盘建立一个文件夹，解压到该文件夹中中，我的文件夹名是protobuf_vision
在该文件夹中在建立一个output文件夹，用于存储编译protobuf产生的文件
也要注意的是，解压的路径中不能有中文路径，否则后面会出现莫名的错误
在这里插入图片描述

前期工作准备完成，正式开始撸了

3，打开CMake这个软件

在这里插入图片描述

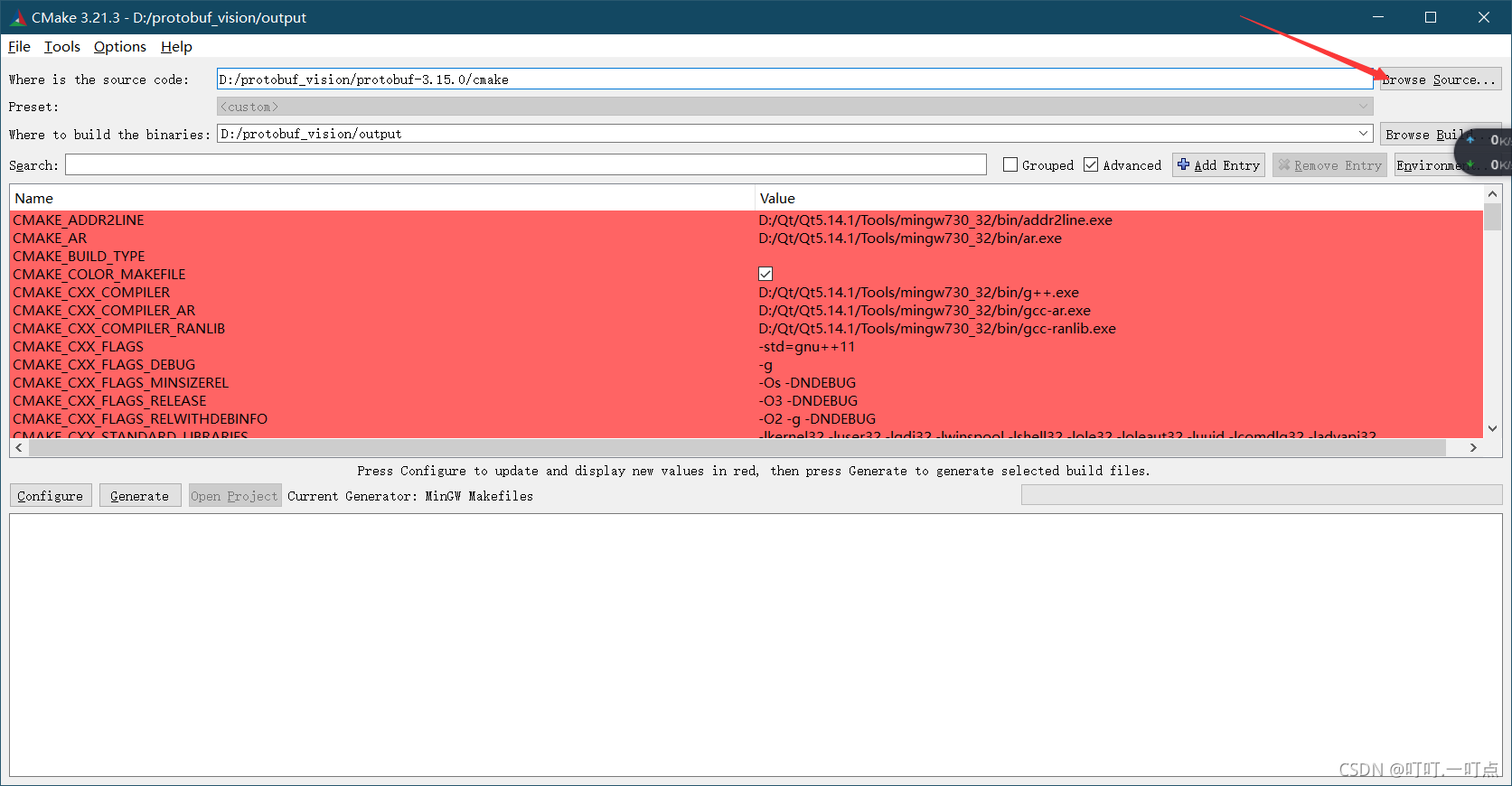

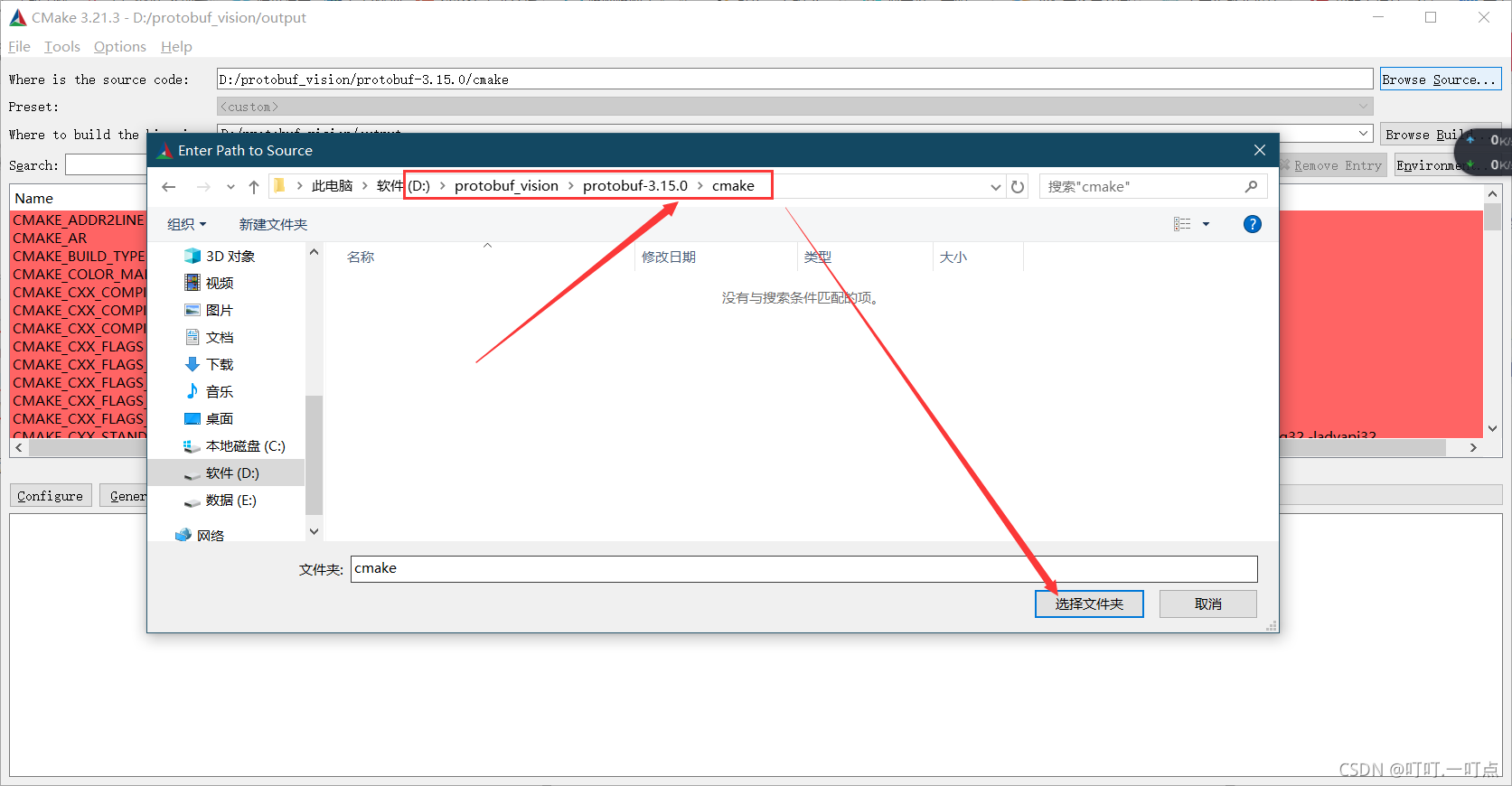

1.点击浏览资源，进入我们下载的源码目录，`cmake`, 点击选择文件夹

在这里插入图片描述

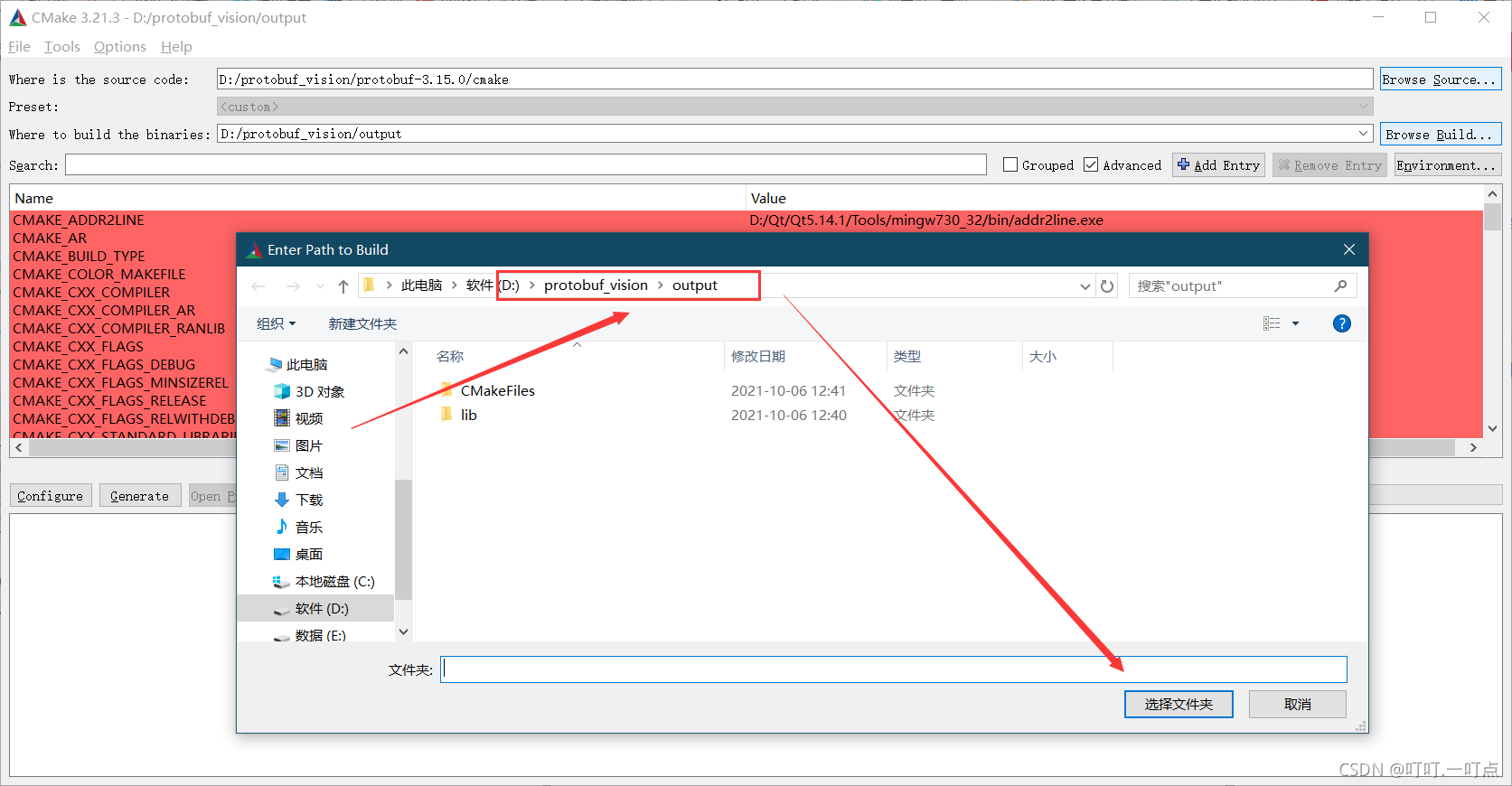

3.点击`browse build`，也就是我们编译后产生文件的地方，进入我们前面建立的文件夹`output`, 点击选择文件夹，因为我编译过了，所以里面已经有文件了，没有编译过是空的文件夹

在这里插入图片描述

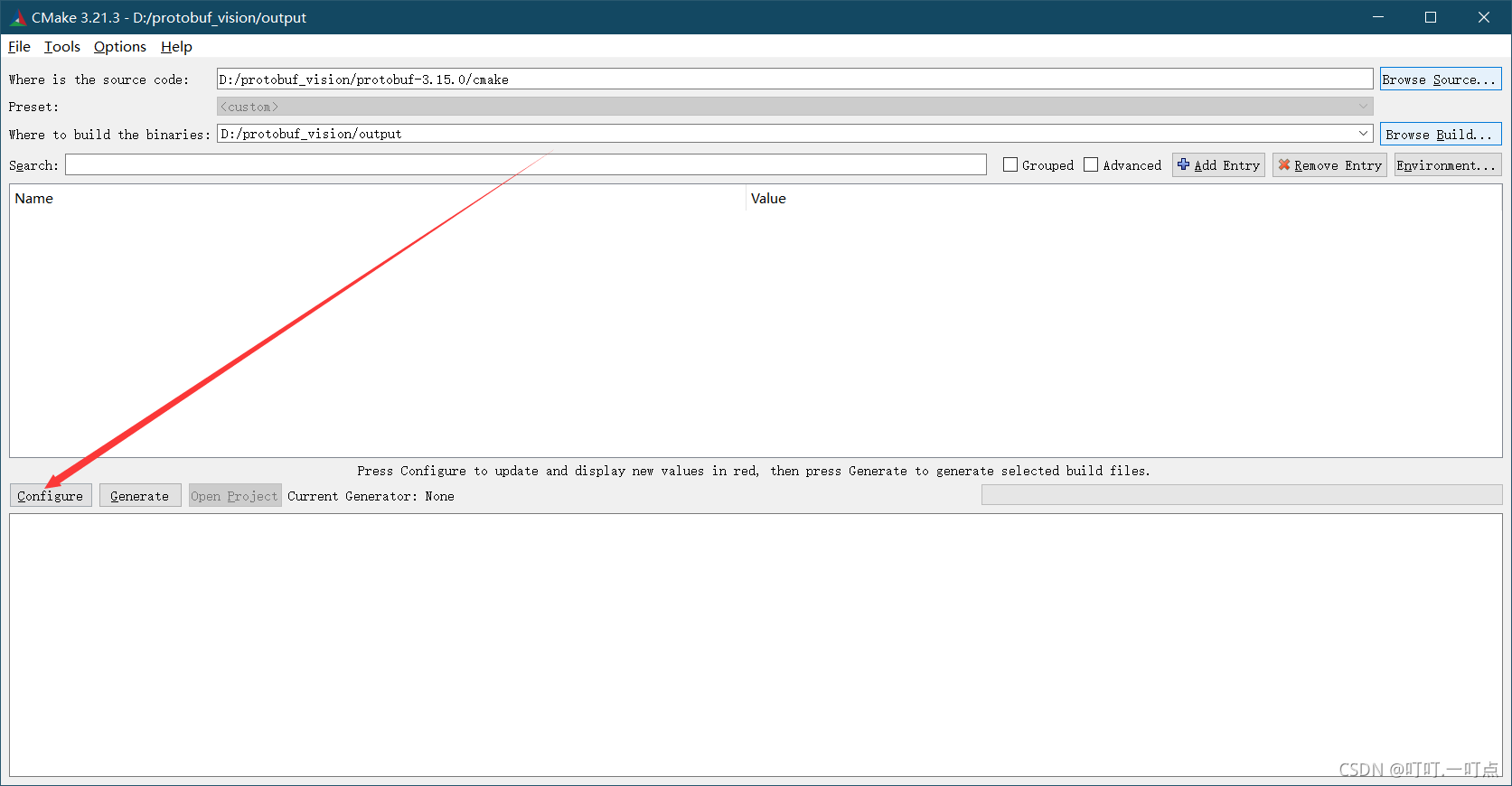

4.点击configure, 配置

在这里插入图片描述

5.然后选择`Mingw makefiles`, 如下图

在这里插入图片描述

6.点击finish，完成配置后，如下图

在这里插入图片描述

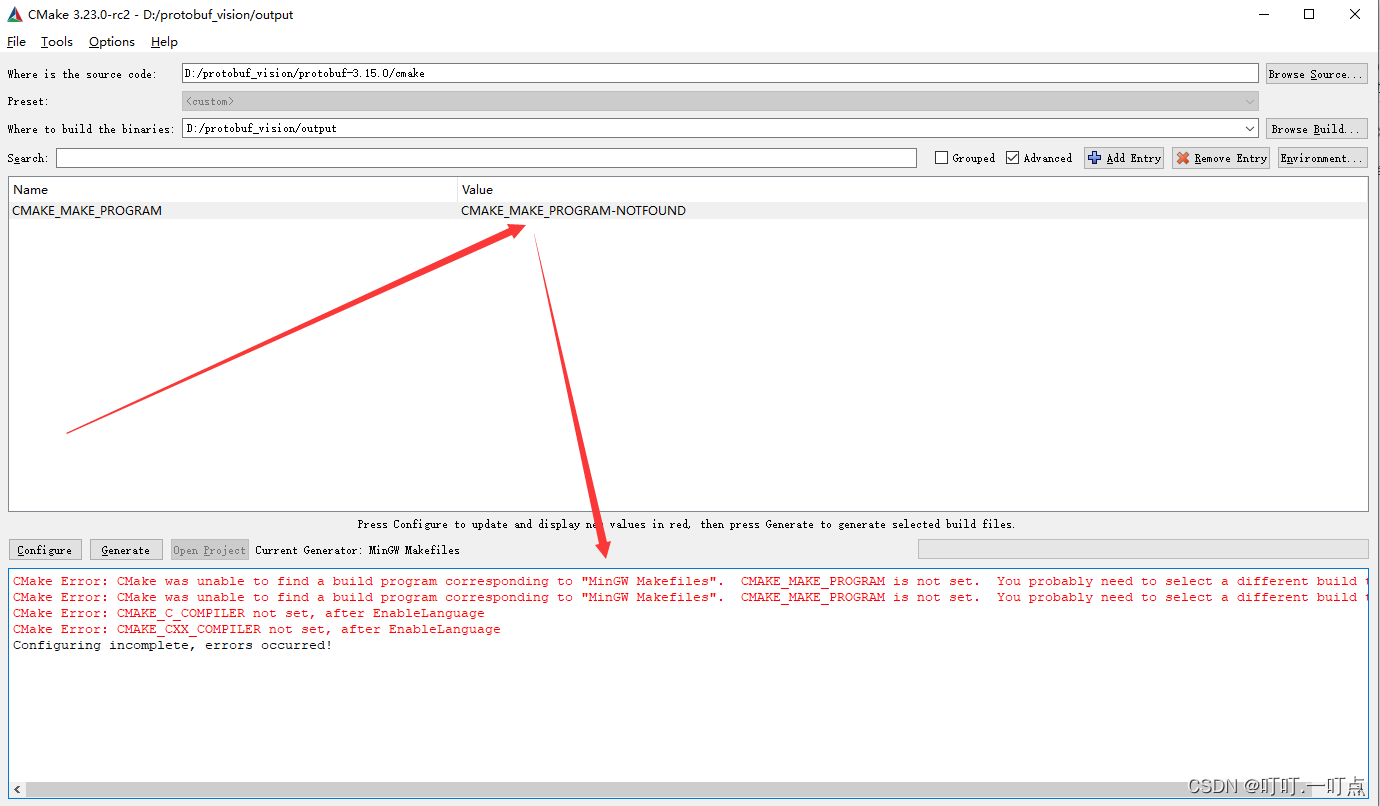

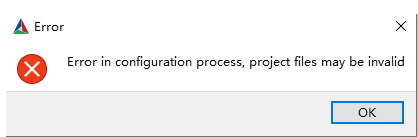

如果点击finish后出现这些错误提示的

解决方案在我的另一篇文章里
cmake配置Qt的protobuf环境时出现Error in configuration process, project files may be invalid解决办法

7. 把一些√√去掉或者加上去，如下图所示

在这里插入图片描述

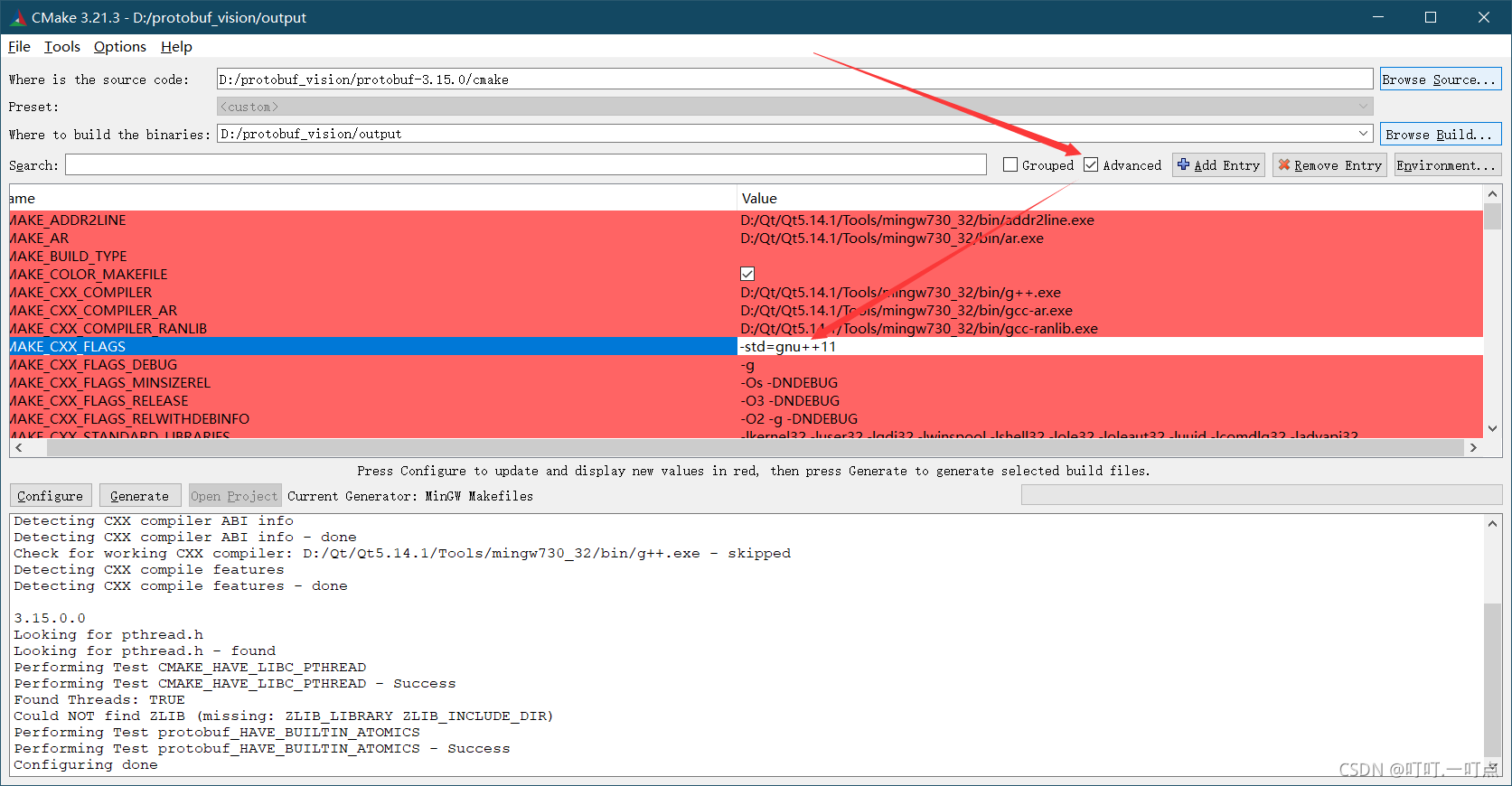

8. √选Advanced，在下面的地方加上`-std=gnu++11`，如图所示

在这里插入图片描述

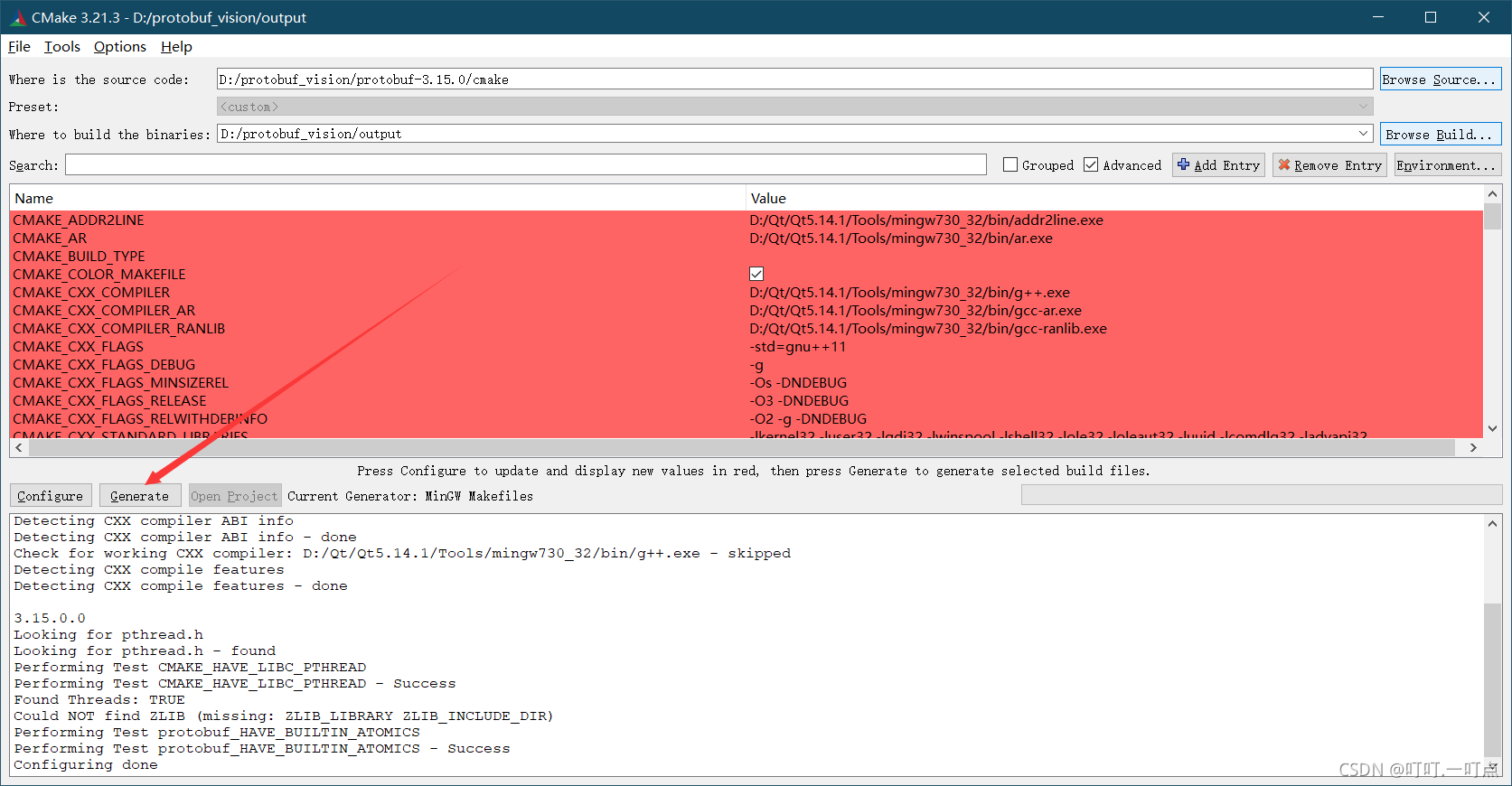

9. 点击generate, 产生要编译的文件

在这里插入图片描述

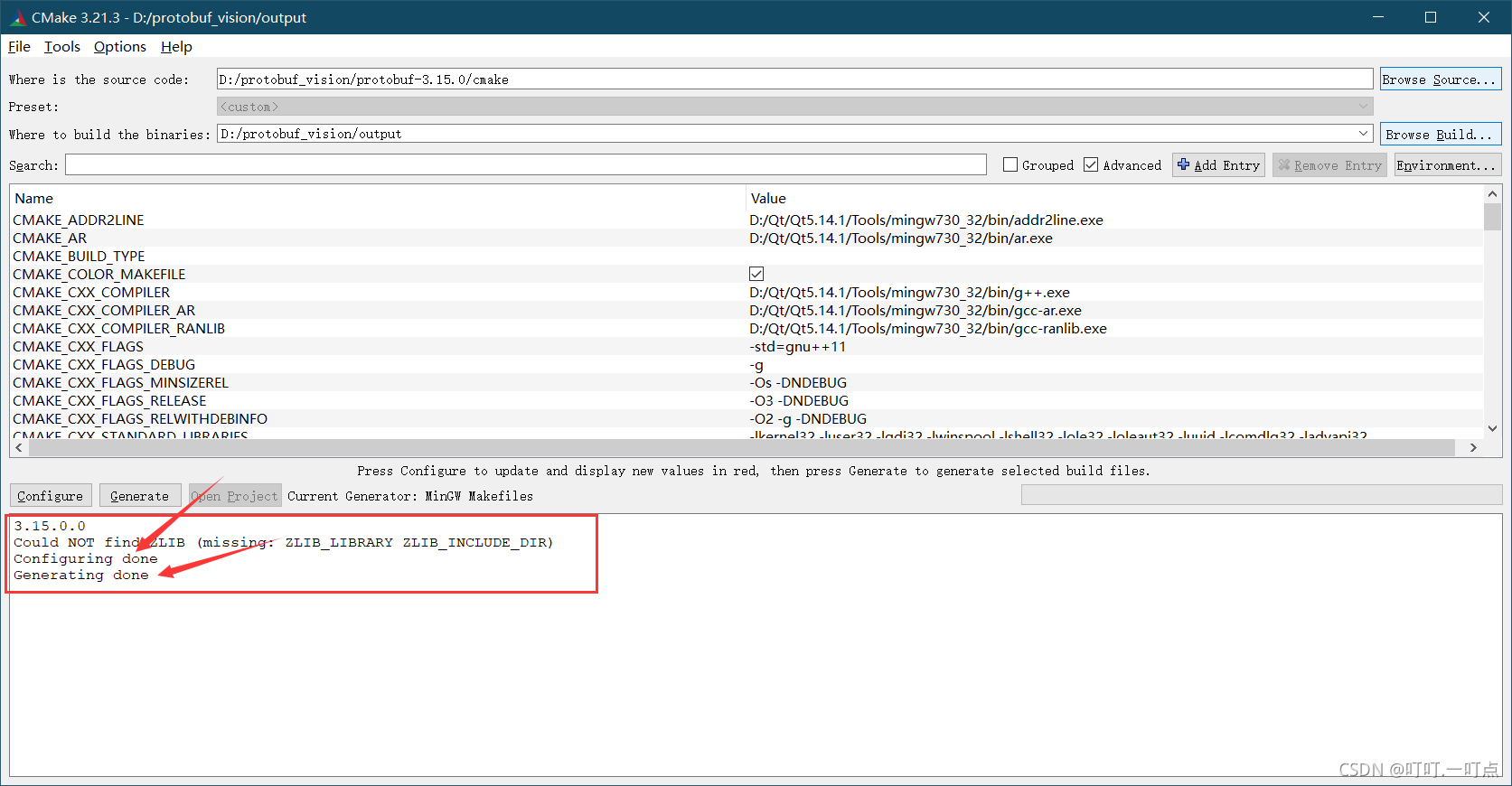

如下图，代表成功了

在这里插入图片描述

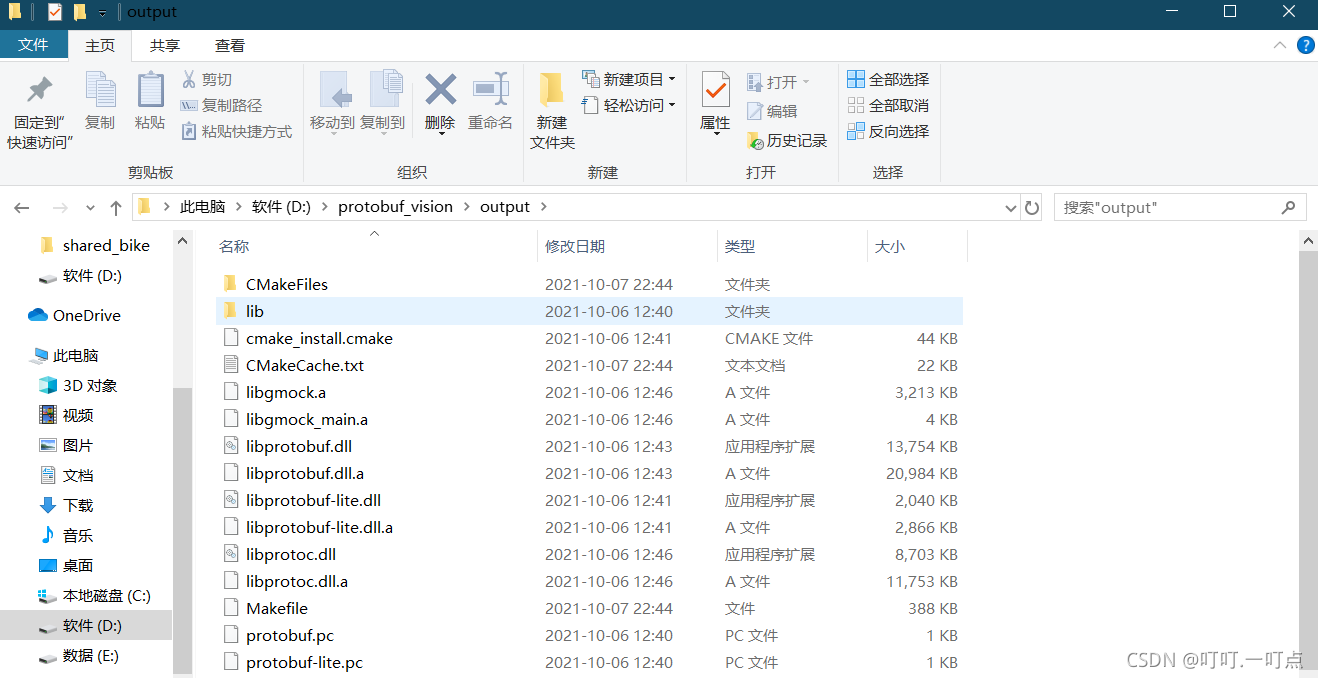

10. 我们去文件夹output查看我们产生的文件，下图是我已经编译过的，文件比没有编译过的要多得多，你们过了步骤12后，也会产生那么多文件的，先别管那么多，继续下一步先

在这里插入图片描述

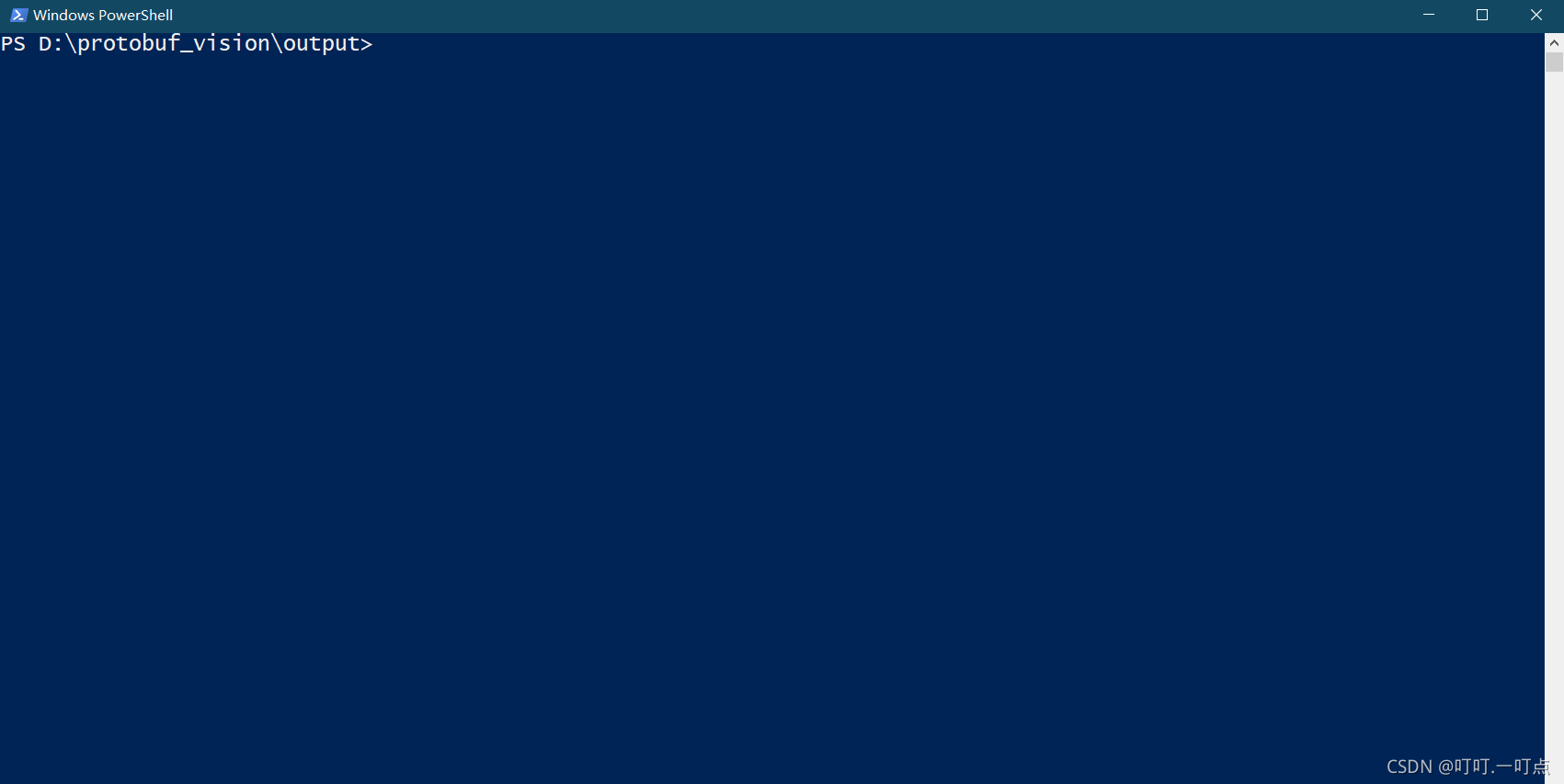

11. 在output文件目录下按住shift然后鼠标右键弹出右键菜单，选择在此处打开`Powershell`窗口，打开后如图所示

在这里插入图片描述

12.我们输入命令`mingw32-make`，回车

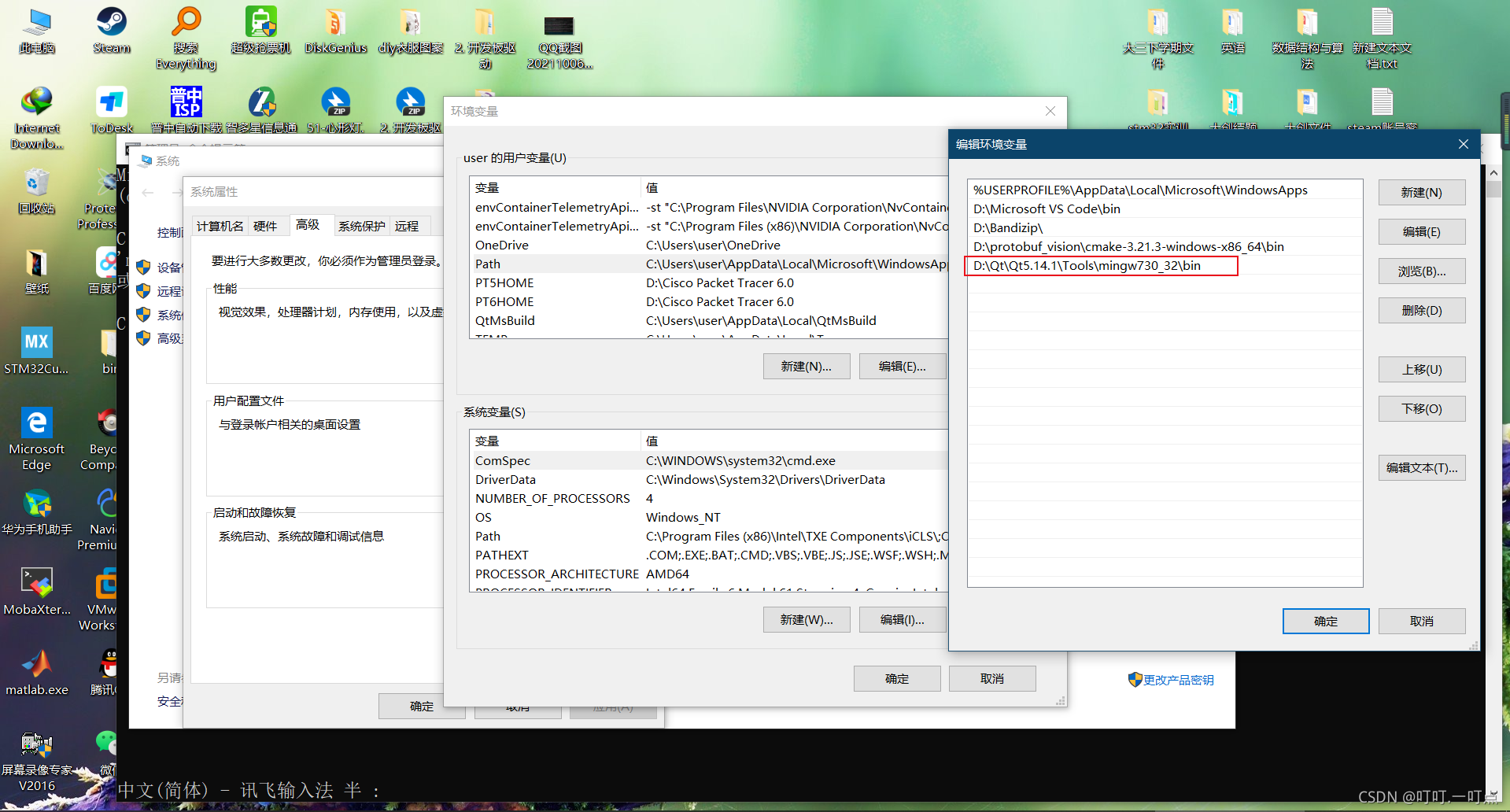

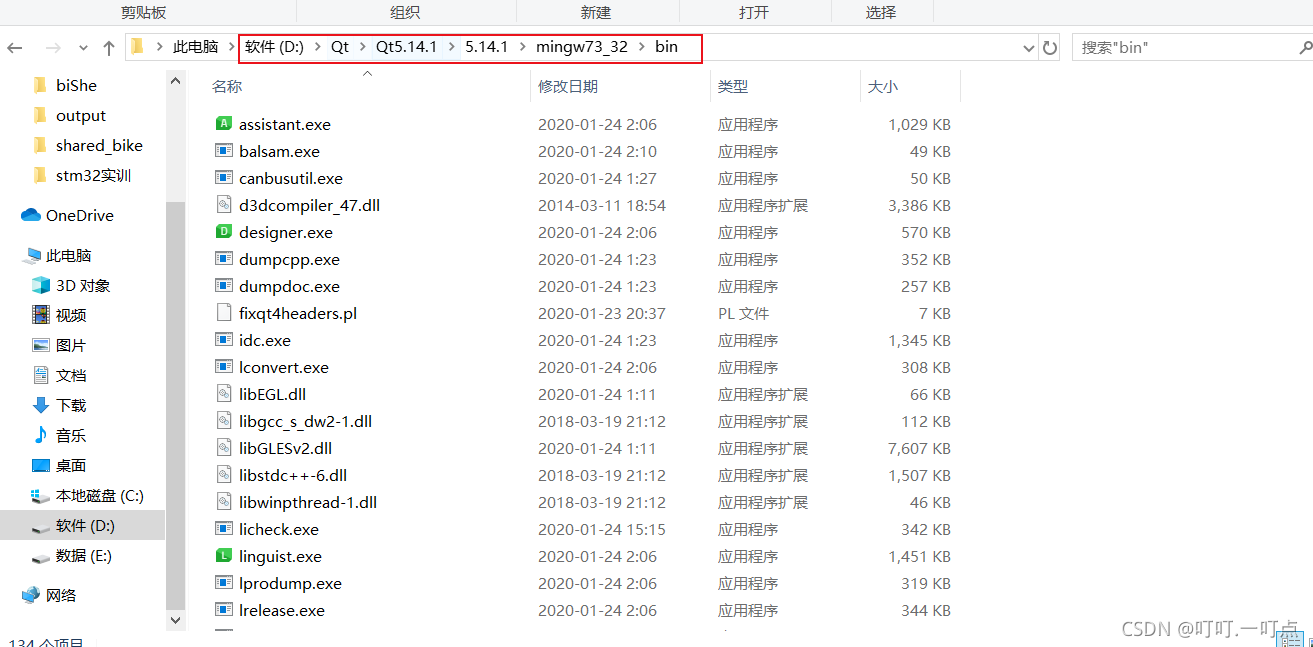

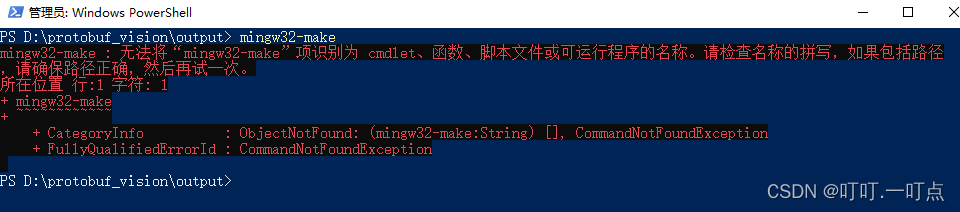

12.1 如果出现这种提示的，就需要添加Qt `mingw32`的环境变量了,我们要知道Qt的安装位置，复制地址即可

在这里插入图片描述

在这里插入图片描述
如果是出现这种提示的

将Qt安装目录Tools\mingw730_32\bin添加到环境变量中即可

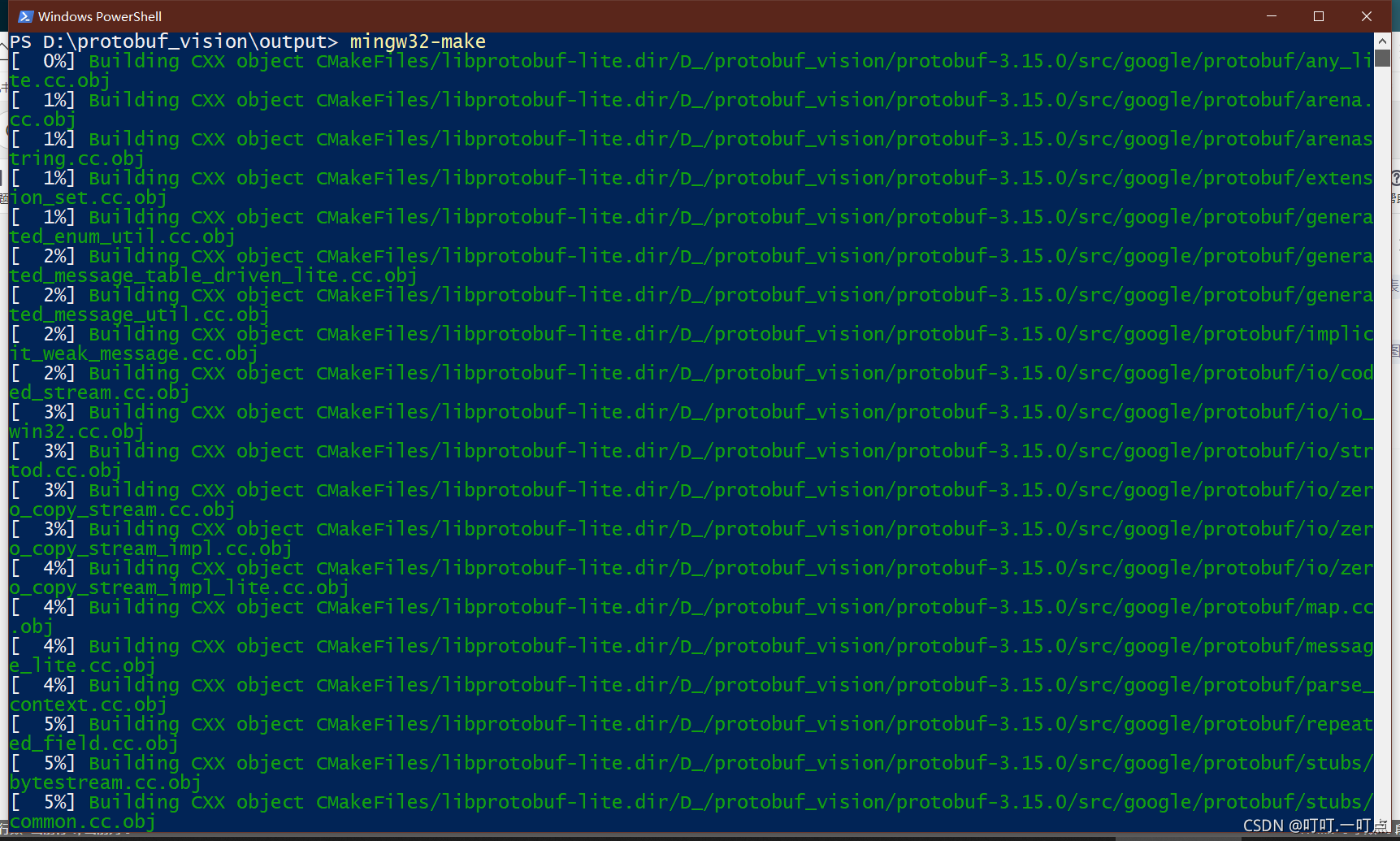

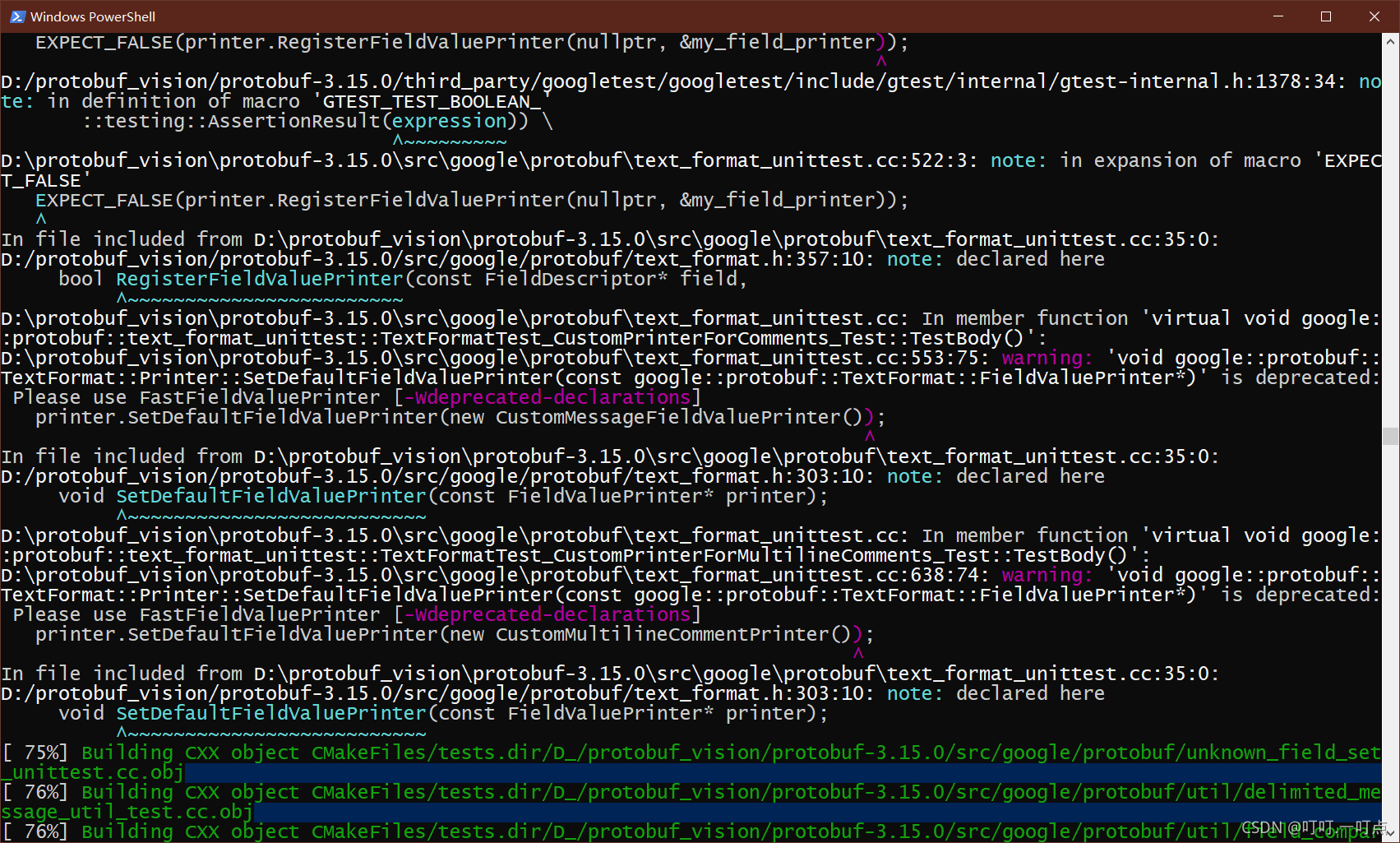

12.2 添加好环境变量后，进行上述步骤，回车然后就会进行编译，会有编译进度显示和一大堆的编译信息

在这里插入图片描述

在这里插入图片描述

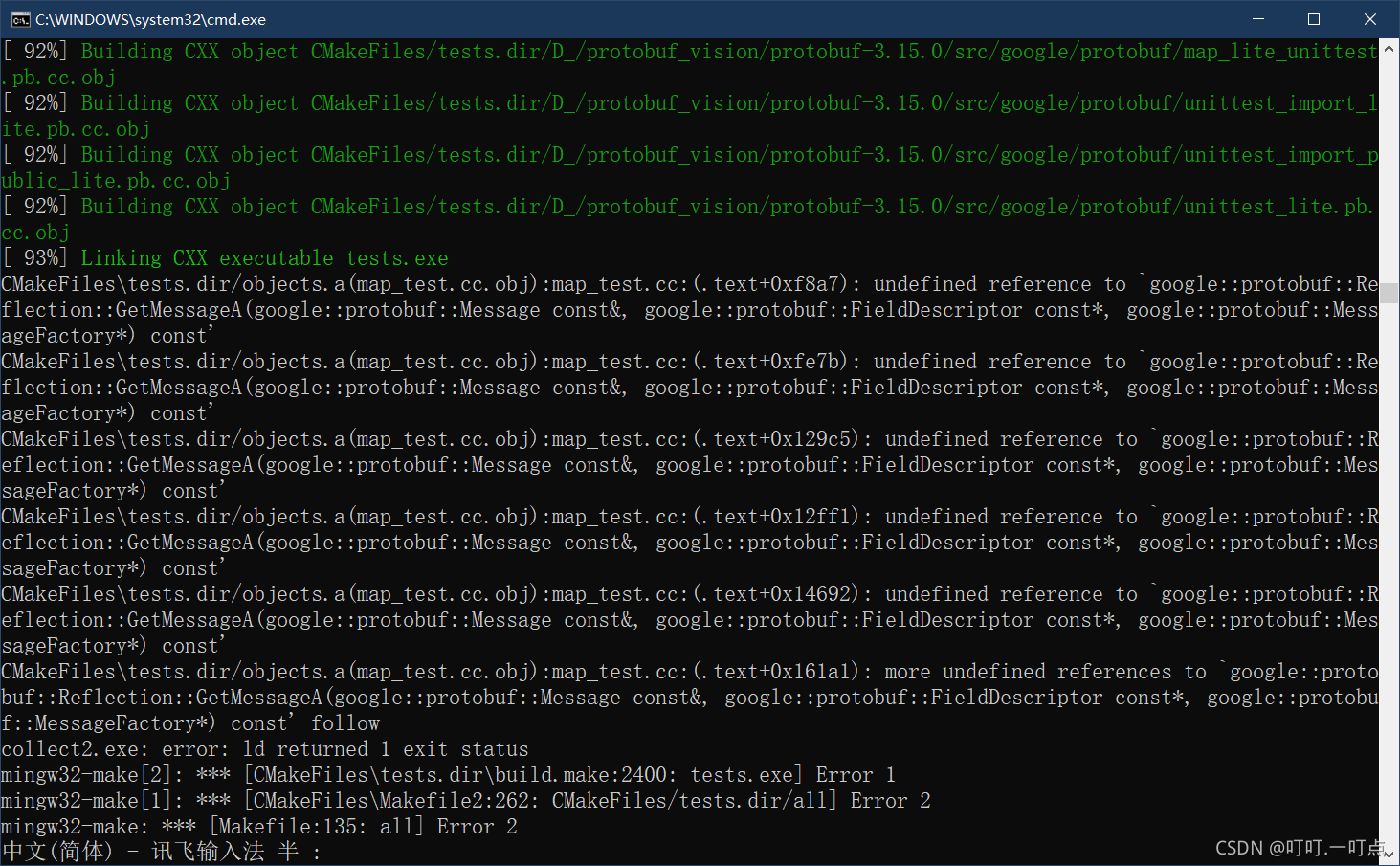

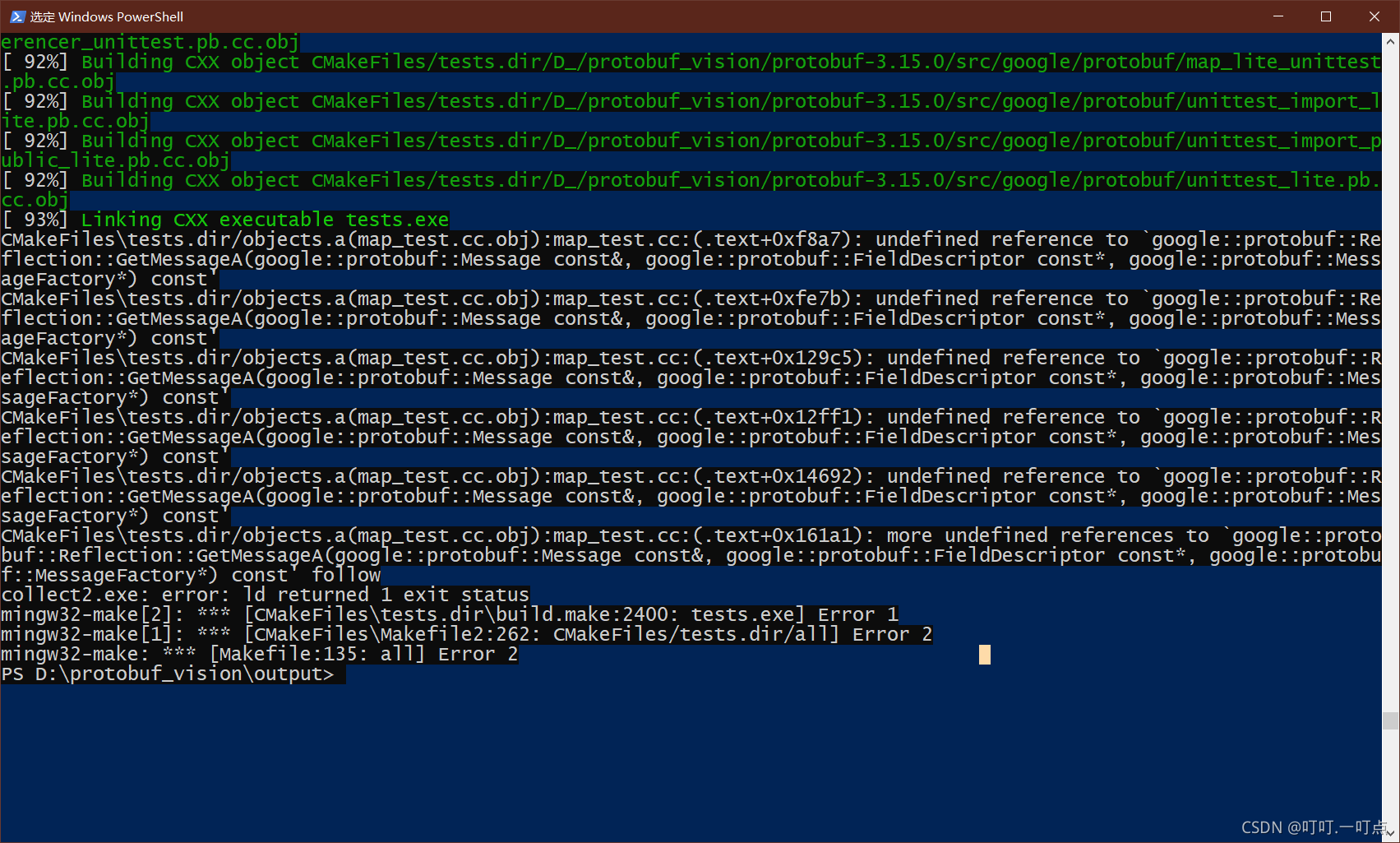

我的这里编译出了点问题，到93%就停了，不过没事，经我测试，不影响后序的使用，没出问题当然是最好的

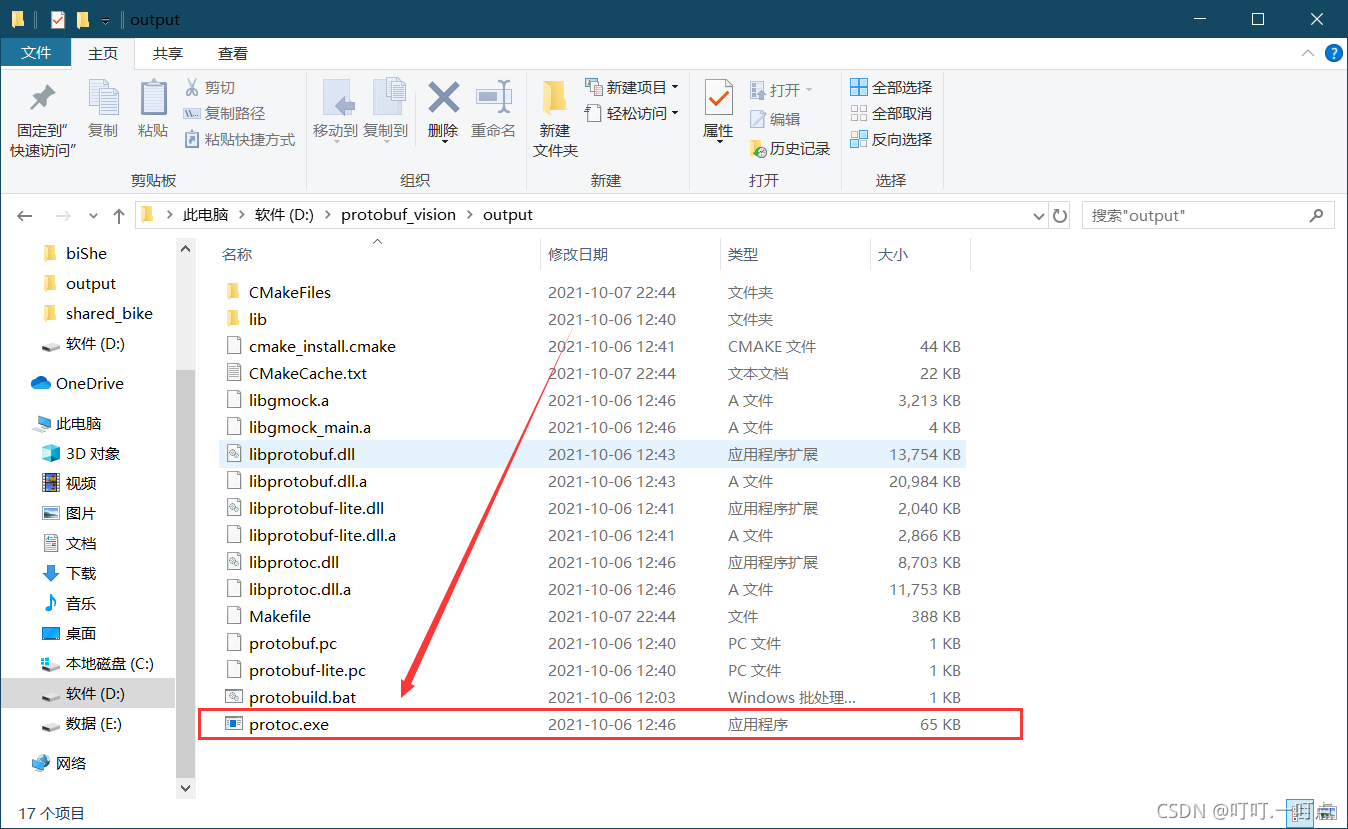

会发现产生了一大堆的文件，最重要的是protoc.exe这个文件，这是我们编译.proto的必备文件

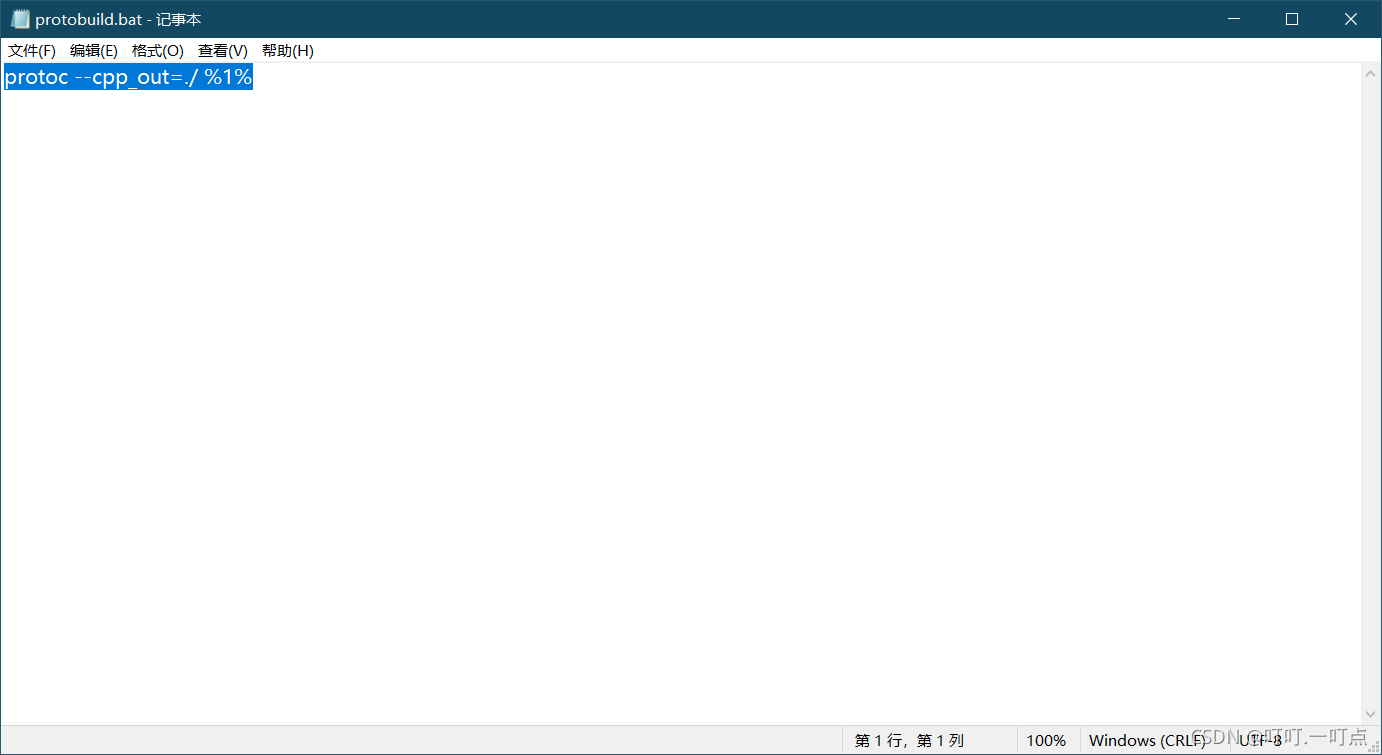

13. 在这里新建一个`protobuild.bat`的文件，文件内容如下为`protoc --cpp_out=./ %1%`

在这里插入图片描述

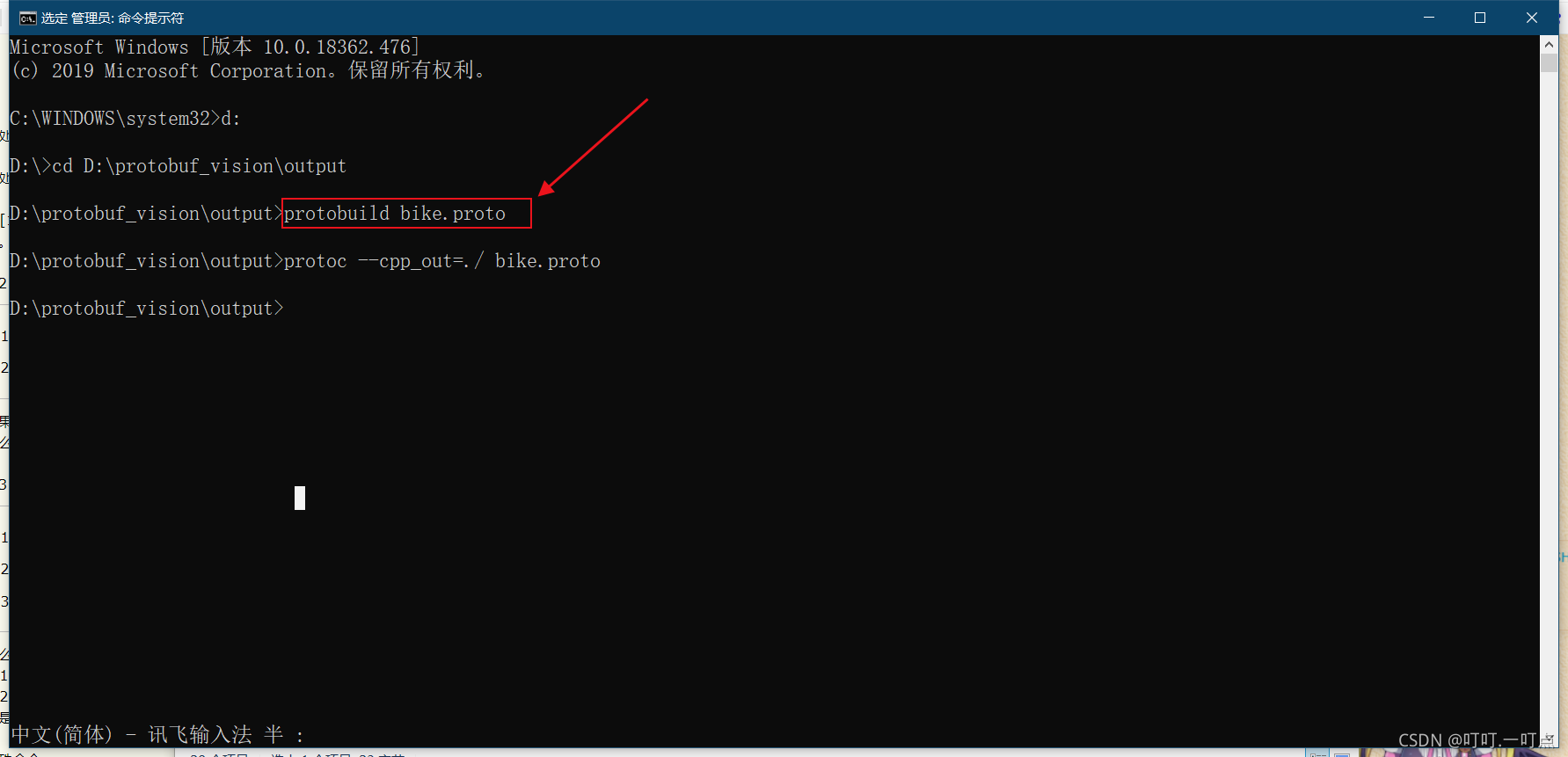

14. 我们进入cmd命令行，然后切换进output目录后，输入命令，`protobuild 要编译的文件`，或者直接输入`protoc --cpp_out=./ 要编译的文件`，也就是在当前目录下生成编译好的文件

我这里使用的是bike.proto文件，文件内容如下

syntax = "proto2";

package tutorial;

message mobile_request
{
    required string mobile = 1;
}

message mobile_response
{
    required int32 code   = 1;   //响应代号
    required int32 icode  = 2;   //验证码
    optional string data  = 3;   //失败原因
}


message login_request
{
    required string mobile  = 1;    // 手机号码
    required int32  icode   = 2;    // 验证码
}


message login_response
{
    required int32   code   = 1;    // 响应代号
    optional string  desc   = 2;    // 验证码
}

message recharge_request
{
    required string mobile  = 1;    // 手机号码
    required int32  amount  = 2;    // 充值金额
}


message recharge_response
{
    required int32   code   = 1;    // 响应代号
    optional string  desc   = 2;    // 验证码
    required int32  balance = 3;    // 最新的余额
}

message account_balance_request
{
    required string mobile = 1;
}

message account_balance_response
{
    required int32   code   = 1;    // 响应代号
    optional string  desc   = 2;    // 验证码
    required int32  balance = 3;
}

message list_account_records_request
{
    required string mobile = 1;
}

message list_account_records_response
{
    required int32   code   = 1;    // 响应代号
    optional string  desc   = 2;    // 验证码
    message account_record
    {
        required int32  type      = 1; // 0 : 骑行消费,  1 : 充值, 2 : 退款
        required int32  limit     = 2; // 消费或者充值金额
        required uint64 timestamp = 3; // 记录发生时的时间戳
    }

    repeated account_record records = 3;
}

message list_travel_records_request
{
    required string mobile = 1;
}

message list_travel_records_response
{
    required int32   code   = 1;    // 响应代号
    optional string  desc   = 2;    // 验证码
    message travel_record
    {
        required uint64 stm      = 1;   // start timestamp
        required uint32 duration = 2;   // 骑行时长
        required uint32 amount   = 3;   // 所耗金额
    }

    required double              mileage   = 3; // 里程
    required double              discharge = 4; // 排放
    required double              calorie   = 5; // 卡路里
    repeated travel_record       records   = 6;
}

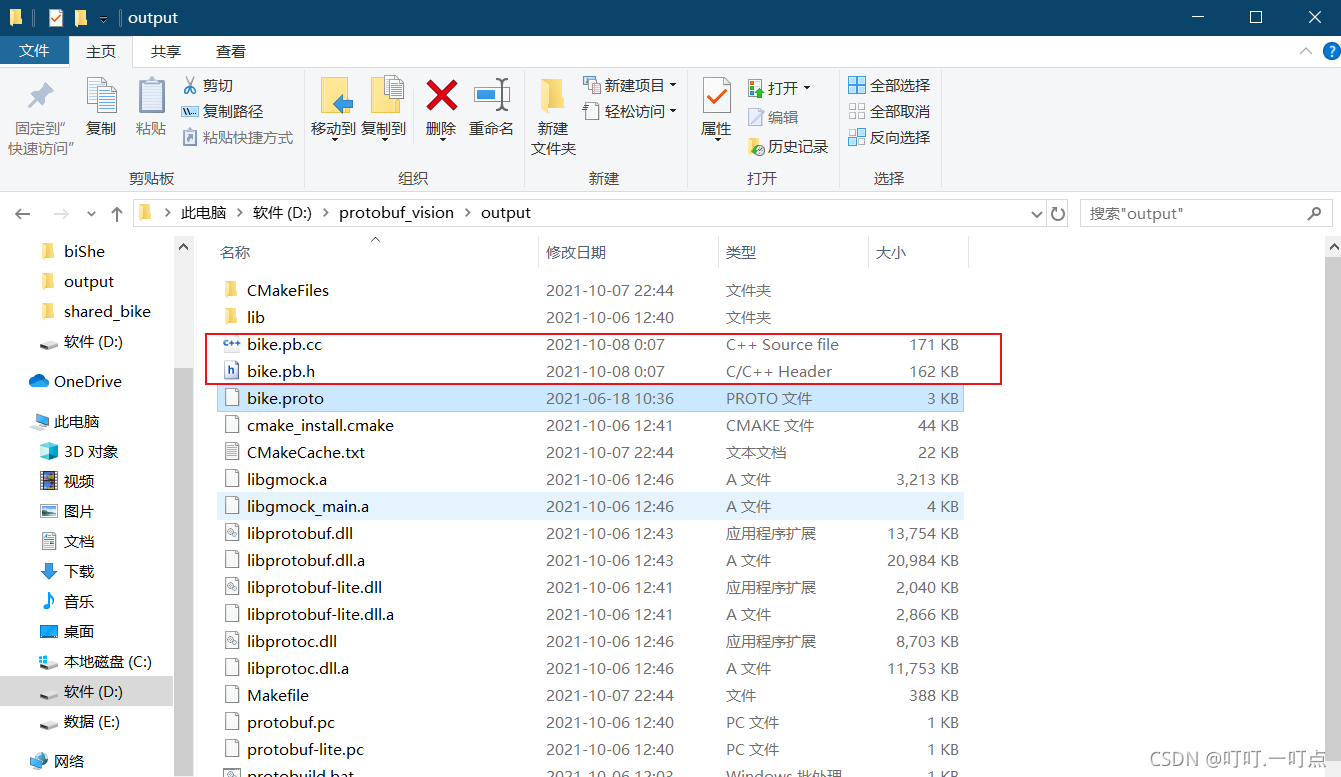

当前目录生成编译好的文件如下图所示
在这里插入图片描述

15. 打开Qt, 建立一个项目，添加我们生成的`pb.cc`和`pb.h`文件，编译后此时我们会发现存在一大堆的问题，报错，怎么办呢，我们来接着下一步

在这里插入图片描述

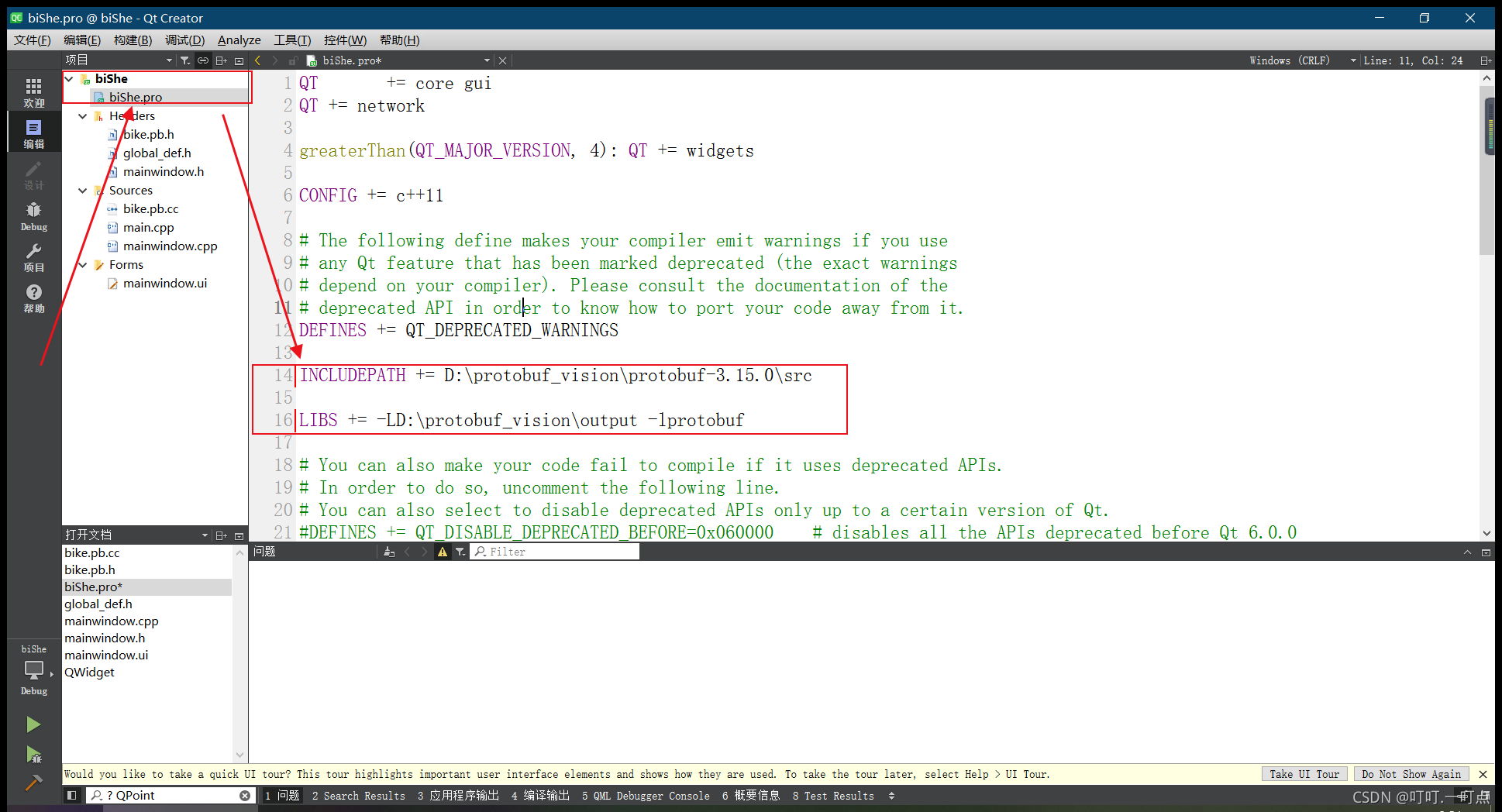

16. 我们进入项目的.pro文件，在如下位置加入`protobuf的路径和链接库位置`

我的路径是：

INCLUDEPATH += D:\protobuf_vision\protobuf-3.15.0\src

LIBS += -LD:\protobuf_vision\output -lprotobuf

在这里插入图片描述

再次进行编译，发现报错全部没有了，ok，完成啦，写文章不容易，对你有帮助的点赞或收藏在走哦
-------------毕设遇到的坎-写于2021-10-08 半夜0:28
