IEC61850标准学习和调试，测试的记录文档，主要参考了IEC61850标准文档，《IEC61850应用入门(第二版)》，开源代码libIEC61850及libIEC61850说明文档。

IEC61850标准内容参考IEC61850标准文档，以及IEC61850标准介绍文档《IEC 61850应用入门》。

逻辑节点

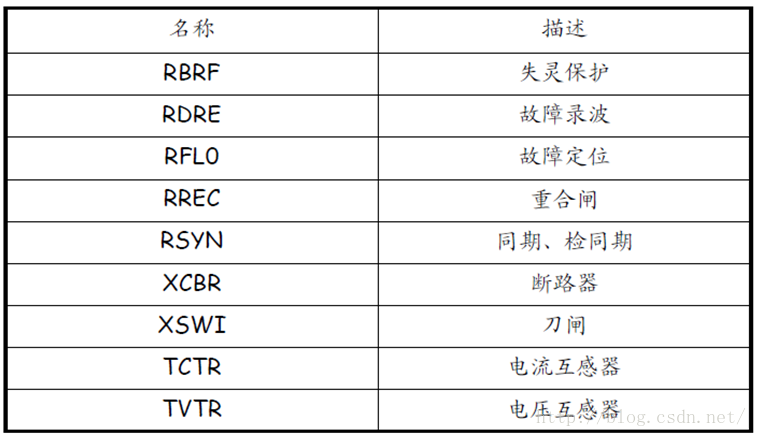

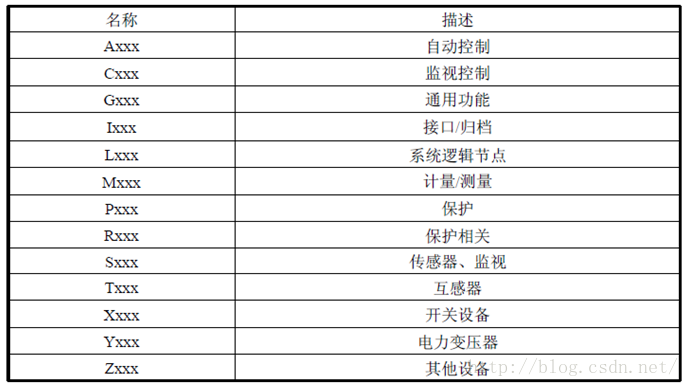

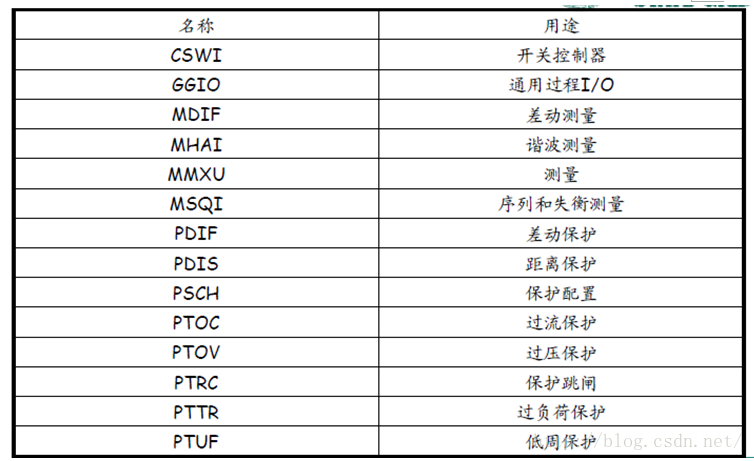

逻辑节点LN是IEC61850面向对象建模的关键部件。LN体现了将变电站自
动化功能进行模块化分解的一种建模思路。
每个逻辑节点就是一个模块，代表了一个具体的功能。多个逻辑节点一起协同工作，共同完成控制、保护、测量以及其它功能。

数据

XCBR逻辑节点包含Pos（位置）、BlkOpn（跳闸闭锁）等多类信息，被定义为数据Pos和BlkOpn。Pos和BlkOpn可以看作是对XCBR继续分解得到的更小的模块。

数据属性

实际上Pos和BlkOpn中所包含的信息还需要作进一步分解, ，Pos数据至少包含状态（status）和控制（control）两类信息。

状态类信息status又包含断路器的实际位置值value（分位off、合位on、中间位置intermediate 和损坏状态bad-state ） 、该位置数据的品质（quality）和断路器变位时的时标（timestamp）三个方面的信息。

    控制类信息control包含控制值ctlVal（on或off）、最近一次控制命令的发出者（originator）和控制命令序号（ControlNum）。

在IEC61850中，Pos数据下包含的这些value、quality、timestamp信息被定义为数据属性（Data Attribute，简称DA）。

公用数据类CDC

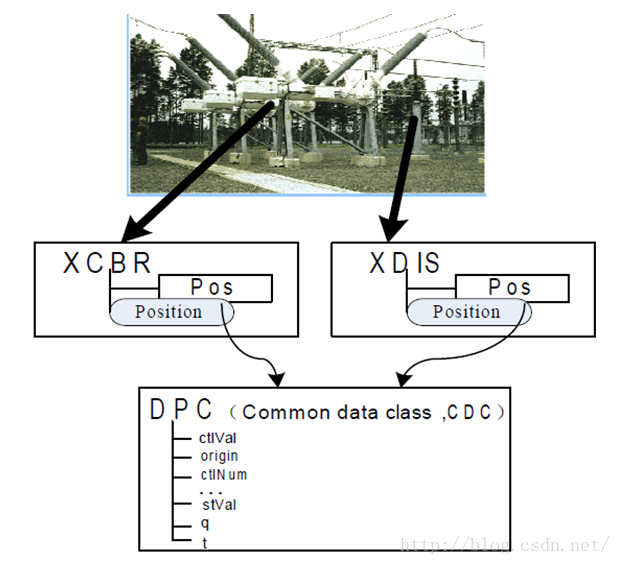

XDIS是代表隔离开关类设备的逻辑节点，它的Position所包含的信息和XCBR中的Position基本类似，因此可以从二者当中提炼出公用数据类DPC。DPC既可以应用于断路器设备的数据模型中，也能适用于隔离开关类设备的数据模型定义。

公用数据类体现了一种模块化的设计思想，每一个公用数据类均是能够被多次重复使用的模块。可以减少相同数据定义的重复描述，提高使用效率，也能够保证数据属性定义的一致性。

公用数据类DPC被反过来用于定义XCBR逻辑节点中的数据Pos。Pos可以看作是DPC的派生类，它继承DPC的全部数据属性（例如ctlVal、origin、ctlNum和stVal等），因此在定义数据Pos时不需要列出全部数据属性，只要引用DPC即可。

逻辑节点—数据—数据属性之间是一种树形结构。数据属性是该树形模型中最底层的组成部件。

逻辑节点名字、数据名字和数据属性名字在IEC 61850中被统称为对象名字（Object Name）。将不同层次的对象名字连接成一串，就形成了对象引用（Object Reference）。对象引用又称对象索引，它可以直观地标明对象在树形模型中的位置，逻辑节点、数据和数据属性都有各自的引用。

数据集

变电站IED中存在各种数据，有的需要实时传送（例如电流电压值），有的可以慢点传送（例如电度值、功率）。由于高压变电站中存在上百个IED，而网络通信带宽是有限的，如果这些数据不进行分组而一起发送，有可能会影响数据传输的实时性，甚至会造成通信堵塞。

引入数据集的概念后，利用数据集可以对方便地对数据进行分组和打包，例如可以将需要实时传输的数据组成一个数据集，将对传输时间要求不苛刻的数据分成另一个数据集，分别传送。

逻辑设备
把具有公用特性或共同特征的逻辑节点划分到一个逻辑设备中。

服务器
服务器（Server）描述了一个设备“外部可视”的行为，所谓的“外部可视”是指其它设备（客户端或另外的IED）能够通过通信网络访问它内部的资源或数据。IED中所有的外部可视信息都包含于服务器中。

访问点
IED通过不同的访问点对上与站控层网络通信，对下与过程层网络通信。访问点描述了IED与实际通信网络的连接关系，它可以看作是装置物理通信端口的抽象。
