（正好手上的nodemcu支持UART、SPI、I2C协议，所以这篇文章干脆就用nodemcu来分析协议了~）

UART

用逻辑分析仪捕捉nodemcu init.lua给上位机发送 “A”：

-- init.lua
tmr.alarm(1, 1000, tmr.ALARM_AUTO, function()
    print('A')
end)

解码设置：

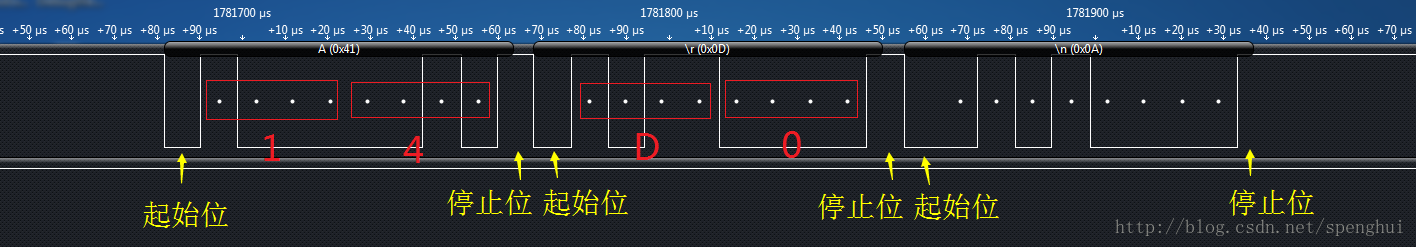

解码结果：

SPI

GitHub上的nodemcu项目编译的固件中的spi没法用，测了好久，时序都不对。所以用的Arduino for esp项目来测的SPI时序。

#include <SPI.h>
void setup()
{

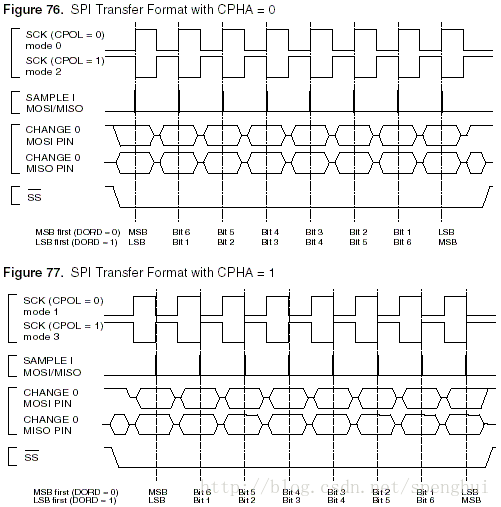

  SPI.setDataMode(0);//SPI_MODE0  CPOL: 0  CPHA: 0
  SPI.begin();
  while (1)
  {
    SPI.transfer(0xAD);
  }
}

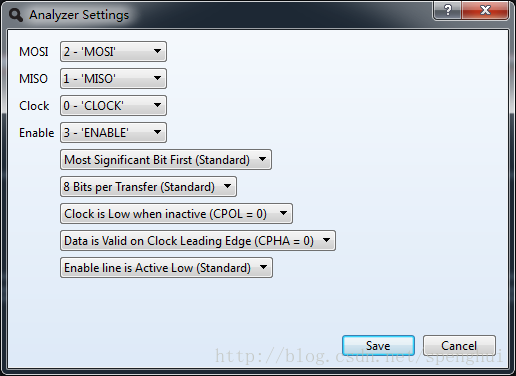

解码设置：

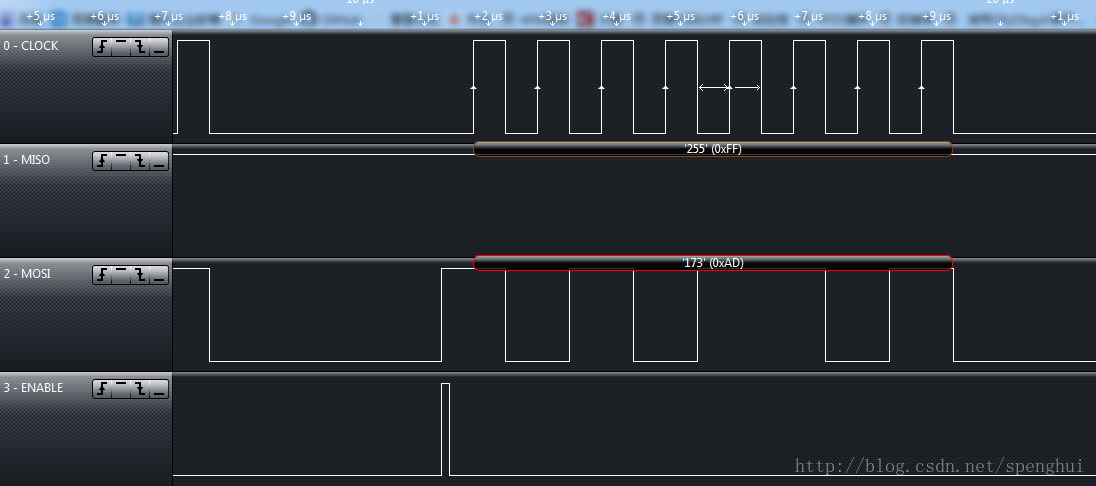

解码结果：

I2C

I2C协议只用到两根线。具体细节可以参考I2C总线协议

-- init.lua
id  = 0
sda = 1
scl = 2

i2c.setup(id, sda, scl, i2c.SLOW)

tmr.alarm(1, 10, tmr.ALARM_AUTO, function()
    i2c.start(id)
    i2c.write(0, 0xAD)
    i2c.stop(id)
end)

解码设置：

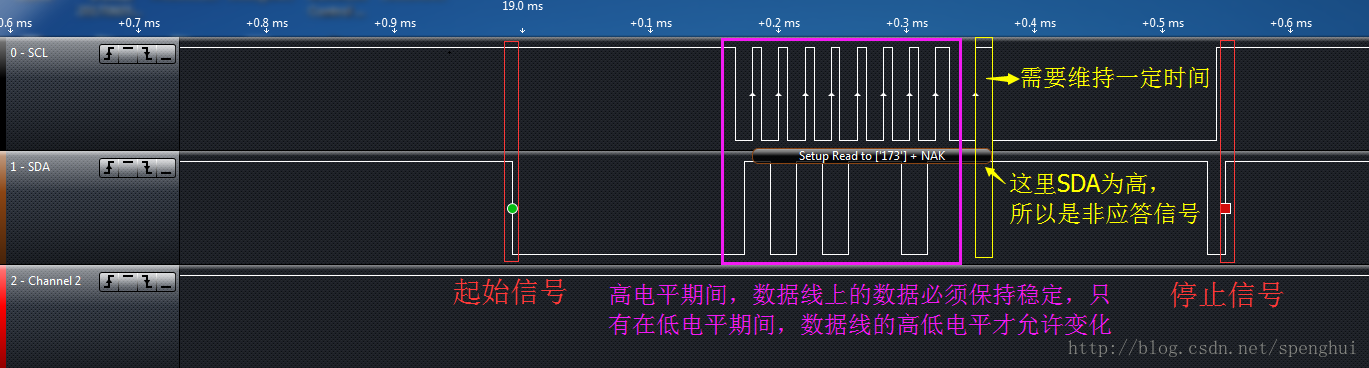

解码结果：

这里只是测试代码，所以没有从机对主机发出的信号做出应答，因而解码结果中有非应答信号。

（USB）

本来是想分析一下USB协议的，结果一看才发现，我的妈呀，太多了。。以上协议传输单位为字节，而USB传输单位为packet，因而可以灵活定义数据传送方式。所以以上协议相较于USB协议简直就是小打小闹啊=。=
USB硬件接口有vcc gnd d+ d-，数据传输由d+ d-配合完成。基本知识可参考USB协议基本知识和USB通讯协议–深入理解 ，要想了解详细内容还得深入研究，这方面的书太多太厚。。我这里就不深究了，等以后要用到再说。

---

nodemcu的引脚细节可以看这里
